一直以来，芯片解密对于我们的客户来说就是一个很神奇的东西，大家都想知道芯片解密是怎么一回事，也一直在研究芯片解密是怎么做的，我们现在就介绍一下简单的芯片是怎么解密的：

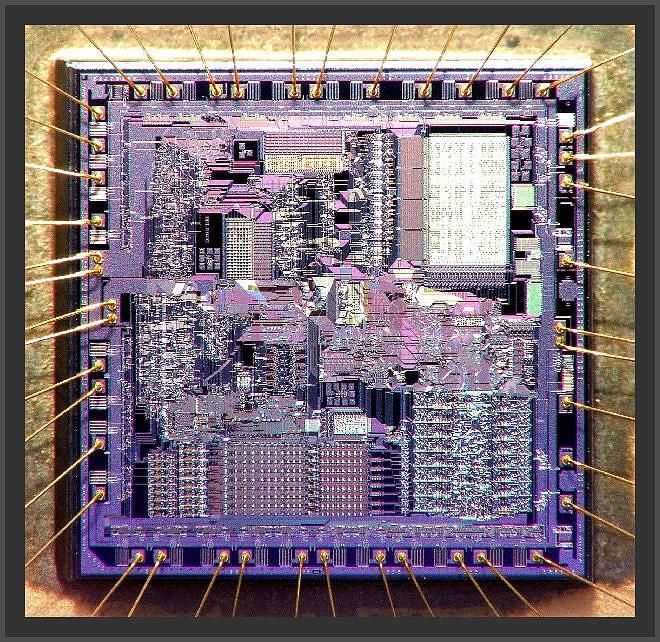

单片机解破对于搞IC设计的人来说几乎是小菜一碟。在2000-6000倍的显微镜下，任何芯片的内部版图无非是一个3～6层线路的PCB而已，会做PCB抄板就可以把整个单片机的线路图翻出来，剩下只是找出芯片的ROM总线和控制线，最后找到加密位熔丝，再下来就是在PCB上找一个适当的点来做连线跳过熔丝就大功告成了。

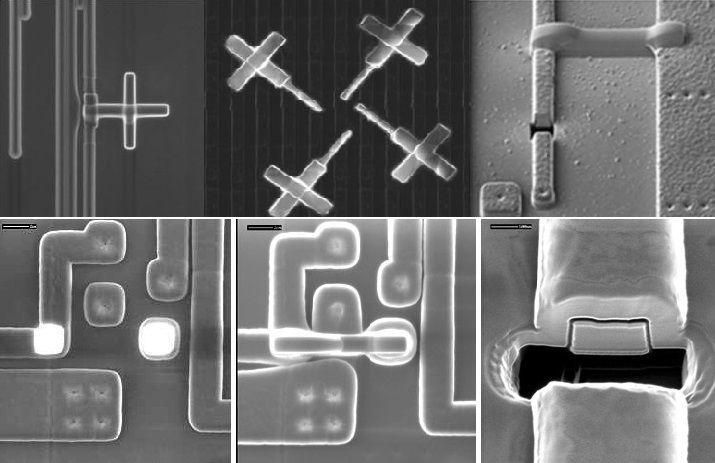

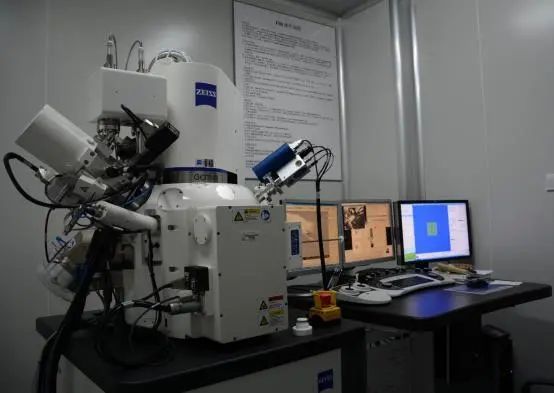

至于手段，就是用硝酸融掉表层环氧树脂使芯片暴露，再用IC设计中的纠错手段（FIB线路修改）在芯片上切割线路和连接线路。这个过程中涉及到芯片提图。任何一个新的MCU翻出线路图的成本费用很高和时间也较长，这也是研究解密方案的前期的主要成本，也是给客户做从没做过的型号价格较贵的原因。有了纸，分析出切割点后；就是做实验了，边试边修改，直到程序读取成功。成功了就可以开门做这个型号解密的生意了；每颗IC根据切割点和连线点的多少费用不等，主要看FIB所花费的时间。FIB有的地方按线收费，有的按时间收费。这是每次解密芯片的主要成本了。

其实，这只是最简单的芯片解密，要解密高难度芯片还远远不止于此……
