GPIO（通用输入输出）作为芯片设计中最基础也最灵活的接口IP，几乎存在于所有现代集成电路中。本文将深入探讨GPIO在芯片设计中的实现原理、工作模式以及如何通过巧妙设计实现PWM、I2C、UART等高级功能。
　　
一、GPIO基础概念与芯片实现
　　GPIO（General Purpose Input/Output）字面意思是"通用输入输出"，在芯片设计中，它是一组可编程控制的数字引脚，每个引脚都可以独立配置为输入或输出模式。
现代芯片设计中，GPIO IP通常具有以下关键特性：
　　3.3V信号传输，最高支持100MHz频率
　　可编程的上电状态定义（高阻抗、逻辑高、逻辑低）
　　多种接收器选项（JEDEC功能接收器、1.8V高速DFT接收器、高VIL接收器）
　　可编程的上下拉电阻选项
　　无需电源序列要求
　　
二、GPIO内部电路架构

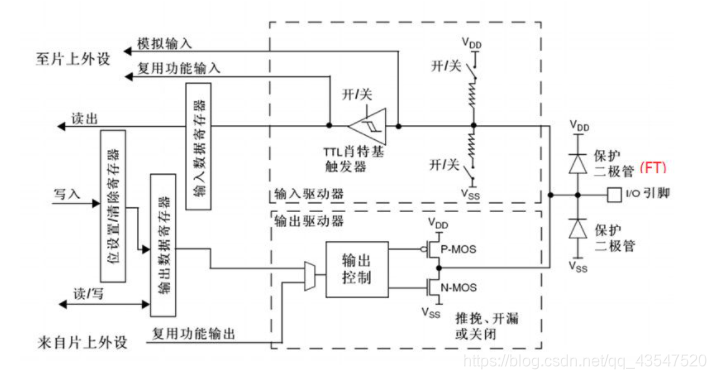

GPIO的内部电路结构决定了其工作模式和性能特点。下图展示了典型的GPIO内部电路结构：

关键组成部分包括：
　　保护二极管：防止引脚外部过高或过低的电压输入，保护芯片免受损坏
　　P-MOS和N-MOS管：构成推挽输出和开漏输出的基础
　　TTL施特基触发器：将模拟信号转换为数字信号（模拟输入模式除外）
　　上下拉电阻：可编程配置，确保引脚在无信号时的确定状态
　　
三、GPIO工作模式详解

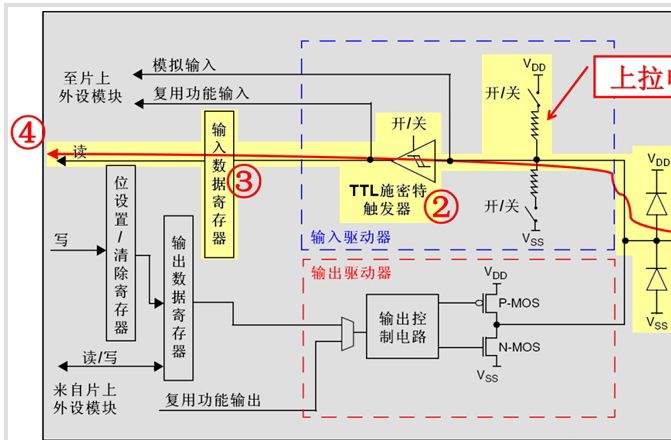

GPIO的四种输入模式：

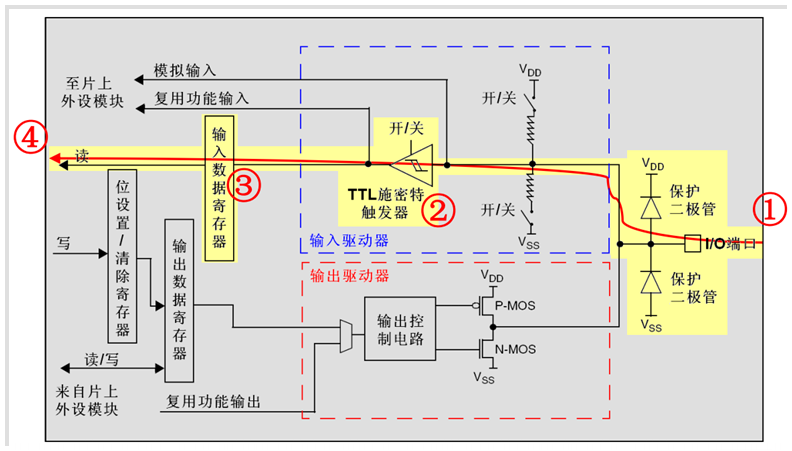

　　浮空输入：引脚电平完全由外部决定，悬空时状态不确定

上拉输入：内置上拉电阻，无信号时默认为高电平

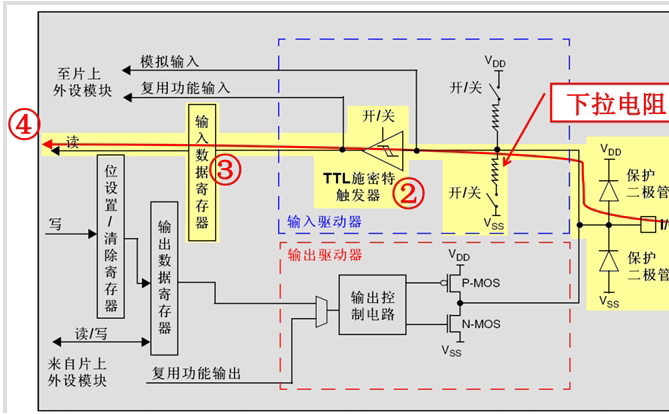

下拉输入：内置下拉电阻，无信号时默认为低电平

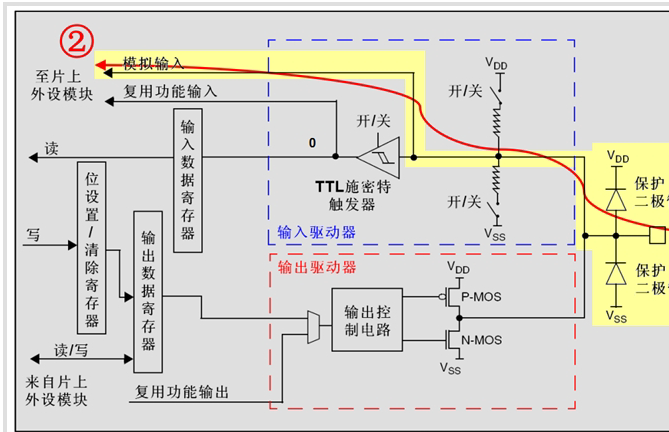

模拟输入：信号直接进入ADC等模拟外设，不经过数字转换

输出模式

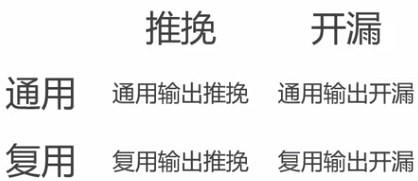

GPIO输出模式主要分为推挽和开漏两种基本类型，每种又可分为通用和复用两种：

推挽输出：
　　P-MOS和N-MOS交替导通
　　可主动输出高电平和低电平
　　驱动能力强，适合直接驱动LED等负载
　　开漏输出​：
　　仅N-MOS工作，高电平靠外部上拉电阻
　　可实现"线与"逻辑
　　适合电平转换和总线应用

四、GPIO在芯片设计中的高级应用

1. PWM模拟
   　　通过定时器控制GPIO的高低电平时间比例，可以模拟PWM输出。控制GPIO口定时拉高拉低，就可以输出PWM波形。通过PWM来控制外部升压电路，驱动蜂鸣片发出声音。
   不同占空比的PWM波形可用于：
   　　LED调光
   　　电机速度控制
   　　音频信号生成

2. I2C总线模拟
   　　下图展示了GPIO如何模拟I2C接口：I2C是智能硬件电路上最常用的数据传输总线，只需要2根线。如果芯片内部自带I2C控制器，可以直接配置GPIO切换到硬件I2C上。如果I2C接口不够用，还可以通过软件控制GPIO口拉高拉低来模拟I2C的波形和时序。


3. 中断唤醒功能
   　　某芯片说明书中描述“设备不动时，G-sensor和MCU都是休眠状态以节省电量。设备动一动，G-sensor就被唤醒，往中断口上发一个高电平信号，MCU感受到这个中断就退出休眠。”
   　　用GPIO做中断，需要特别注意：如果选择这个中断口来唤醒系统，一定要对照芯片规格书看清楚，选择的中断口能不能唤醒系统？

4. 复用功能与重映射

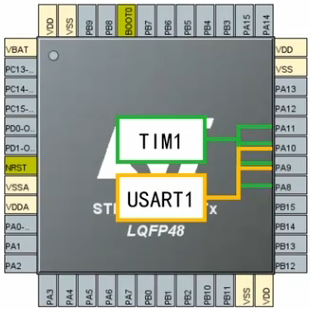

   　　现代芯片设计中，GPIO常支持复用功能，IO复用就是指同一个IO引脚具备多个不同的功能。复用功能重映射就是将冲突的复用功能移动到其他备用引脚上去。


五、芯片设计中的GPIO优化考虑
​　　电源管理：某芯片说明书中描述了GPIO33H/V设计为在2.97V至3.63V供电范围内工作，具有独立的电源域和电源序列控制。
　　​ESD保护：所有GPIO都需要考虑静电放电保护，通常通过集成保护二极管实现。
​　　驱动能力：某芯片datasheet中提到可编程输出阻抗选择：“'0’给40欧姆，'1’给80欧姆”。

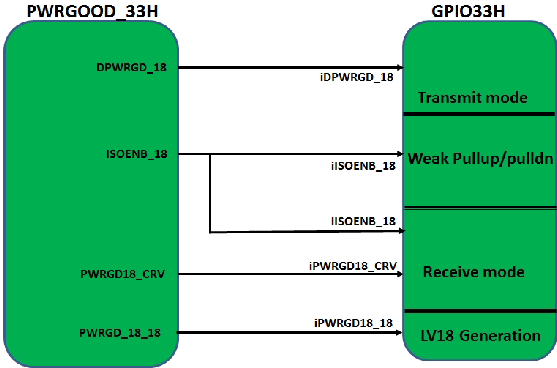

​　　信号完整性：高频应用时需考虑传输线效应，某芯片说明书建议：“PWRGOOD信号通过对接连接可以路由到最大长度800um或20个GPIO信号焊盘”。
​　　测试验证：某芯片说明书里详细描述了ATE测试要求：“标准边界扫描基于TX和RX测试应该足够…包括最大TX速度、最大RX速度、AC VIL/VIH等性能测试”。

结语
　　GPIO作为芯片设计中最基础也最灵活的接口IP，其重要性不言而喻。从简单的LED控制到复杂的通信协议模拟，GPIO的巧妙应用可以显著提升芯片的功能性和灵活性。随着工艺进步，GPIO IP在速度、功耗和集成度方面都在持续优化，为芯片设计者提供更强大的工具。
　　理解GPIO的工作原理和设计考量，不仅有助于芯片设计工程师优化IO子系统，也能帮助系统工程师更好地利用GPIO实现创新应用。在物联网和边缘计算时代，灵活高效的GPIO设计将继续扮演关键角色。
