非门芯片 74AHC1G08 74AHC1G04 74AHC1G02的区别
最近做电路，有一个非门芯片出了“问题”，导致电路板不能正常工作。我设计的时候用的是74AHC1G04，买芯片的时候没有注意，买成了1G08。外观是相同的。都是这种5脚封装封装是这样的但是他们的内部逻辑不一样。1G08是这样的引脚定义但是1G04是这样的内部逻辑是这样的再看一下1G02内部逻辑是这样的...
·
最近做电路，有一个非门芯片出了“问题”，导致电路板不能正常工作。
我设计的时候用的是 74AHC1G04，买芯片的时候没有注意，买成了1G08。

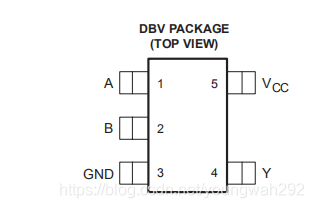

外观是相同的。都是这种5脚封装

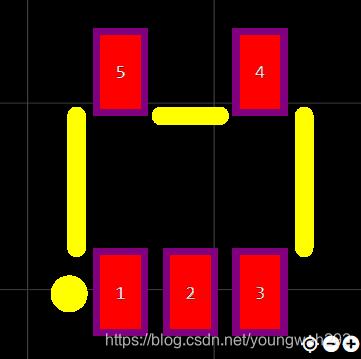

封装是这样的
但是他们的内部逻辑不一样。

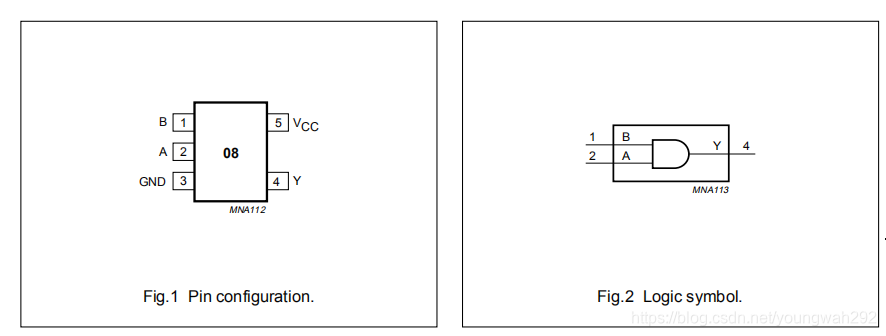

1G08是这样的引脚定义

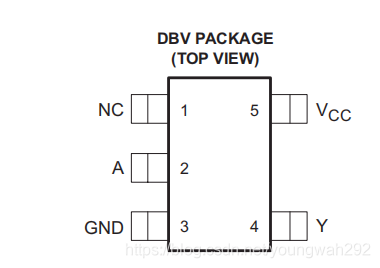

但是1G04是这样的

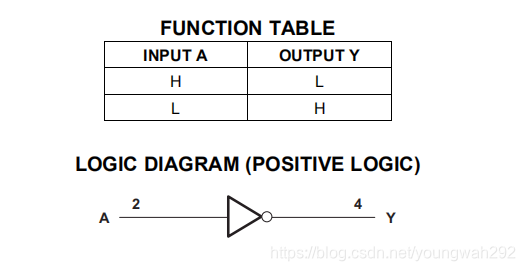

内部逻辑是这样的
再看一下1G02

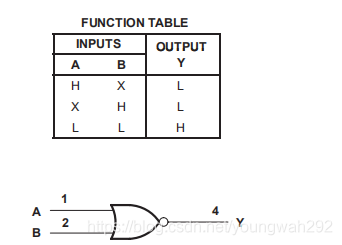

内部逻辑是这样的
