第三章：音频文件处理模块

在第二章：音乐播放器核心模块中，我们了解到Player类如何作为系统的控制中枢。

当需要实际播放音乐时，系统需要精准解析音频文件——这正是音频文件处理模块的核心职责。

该模块如同专业的"数据管家"，负责以下关键任务：

• 定位并解析存储介质中的音频文件
• 提取音频元数据（采样率、位深度等）
• 分块读取音频数据流
• 维护播放进度状态
• 扫描可用歌曲构建播放列表

模块核心

1. 文件加载与元数据解析

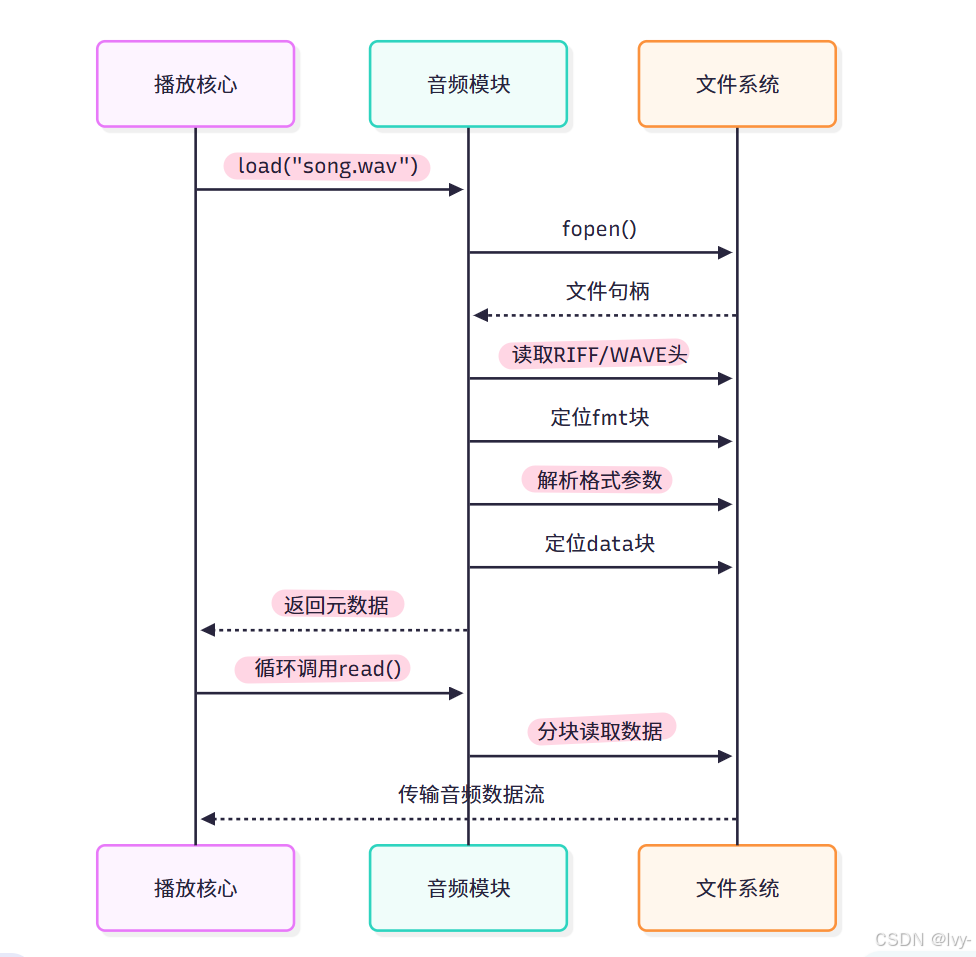

当Player调用load()加载歌曲时，触发以下处理流程：

// audio.hpp - Audio::load() 简化逻辑
int8_t Audio::load(std::string_view name)
{
    if (file) fclose(file);                    // 关闭已打开文件
    if (!(file = fopen(name.data(), "rb")))    // 以二进制模式打开新文件
        return -1;                             // 文件打开失败

    // 验证WAV文件头
    std::string buf(4, '\0');
    fread(&buf[0], 1, 4, file);                // 读取"RIFF"标识
    if (buf != "RIFF") return -1;              // 非有效WAV文件

    fseek(file, 8, SEEK_SET);                   // 跳过文件长度字段
    fread(&buf[0], 1, 4, file);                // 读取"WAVE"标识
    if (buf != "WAVE") return -1;              // 非标准WAV格式

    // 解析fmt块获取音频参数
    while (true) {
        fread(&buf[0], 1, 4, file);           // 读取块标识
        if (buf == "fmt ")
        {                  // 找到格式描述块
            fread(&fmt_chunk_size, 4, 1, file); // 读取块长度
            // 解析采样率、声道数、位深度...
            break;
        }
        fseek(file, chunk_size, SEEK_CUR);    // 跳过无关数据块
    }

    // 定位data块起始位置
    while (true) {
        fread(&buf[0], 1, 4, file);
        if (buf == "data") {                  // 找到音频数据块
            fread(&data_size, 4, 1, file);     // 获取音频数据长度
            samples_start_index = ftell(file); // 记录数据起始偏移
            break;
        }
        // 处理其他数据块...
    }

    this->name = name;                         // 存储文件路径
    return 0;                                  // 加载成功
}

此过程通过逐块解析WAV文件结构，精确提取音频参数并定位原始数据位置。

2. 数据流读取机制

音频播放时，read()函数实现数据分块读取：

unsigned Audio::read(uint8_t buffer[], unsigned size)
{
    return fread(buffer, sizeof(uint8_t), size, file); // 分块读取二进制数据
}

该函数配合双缓冲策略，确保音频数据持续供给硬件解码模块。

3. 播放进度管理

通过文件指针位置计算当前播放进度：

• (当前偏移 - 数据起始位置) / 每秒字节数 = 已播放秒数

uint16_t Audio::current_time() const
{
    return (ftell(file) - samples_start_index) / byte_rate;
}

uint16_t Audio::total_time() const
{
    return data_size / byte_rate;  // 数据总长度 / 每秒字节数 = 总时长
}

4. 文件系统扫描

初始化时扫描指定目录构建播放列表：

std::vector<std::string> Audio::scan_directory(std::string_view path)
{
    std::vector<std::string> song_list;
    DIR* dir = opendir(path.data());

    while (dirent* entry = readdir(dir))
    {
        if (entry->d_type == DT_DIR) continue;  // 跳过子目录

        std::string filename = entry->d_name;
        if (filename.size() > 4 &&
            filename.substr(filename.size()-4) == ".wav")
            {
            song_list.emplace_back(path + "/" + filename); // 记录完整路径
        }
    }
    closedir(dir);
    return song_list;
}

WAV文件结构

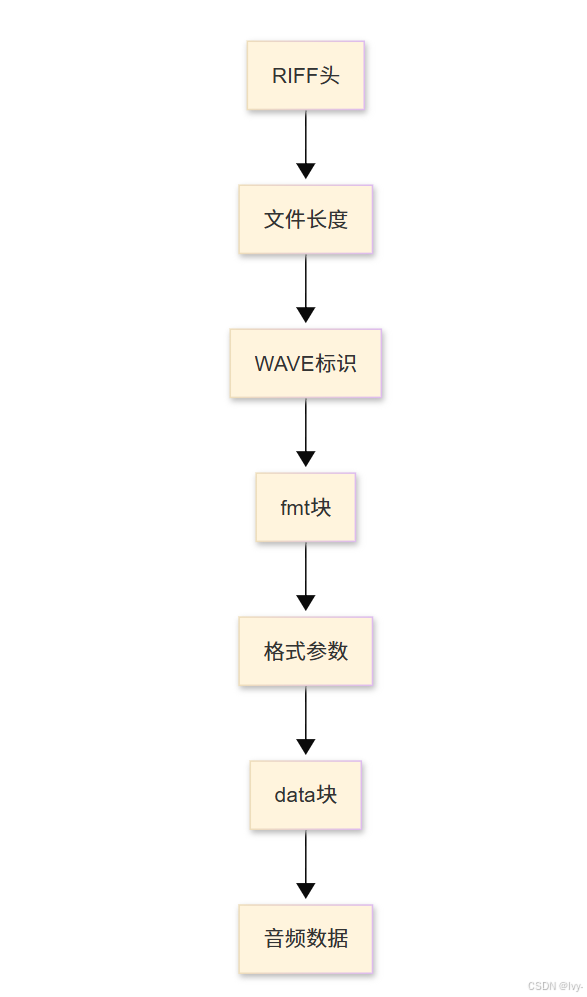

典型WAV文件采用RIFF封装格式，其结构如下：

音频处理模块通过精确解析各数据块，确保正确读取音频参数及原始数据。

🎢RIFF 封装格式

RIFF（Resource Interchange File Format）是微软开发的一种通用文件容器格式，常用于存储多媒体数据（如音频、视频）。

其核心结构基于“块”（Chunk）的概念，每个块包含标识符、大小及数据内容。常见的RIFF衍生格式包括WAV（音频）和AVI（视频）。

其他通用文件容器格式

ZIP
广泛使用的压缩和归档格式，支持数据压缩、加密及分卷。兼容几乎所有操作系统和工具。

TAR
Unix/Linux系统常见归档格式，通常不压缩，常与Gzip/Bzip2组合（如.tar.gz）。保留文件权限和元数据。

RIFF 文件结构解析

RIFF文件由嵌套的块组成，每个块的结构如下：

• Chunk ID：4字节的ASCII标识符（如"RIFF"、"fmt "）。
• Chunk Size：4字节无符号整数，表示数据部分的大小。
• Chunk Data：实际数据内容，可能包含子块。

主块通常为"RIFF"或"LIST"，其数据部分以4字节的格式类型（如WAVE）开头，后跟子块。

实现 RIFF 文件读写

1. 定义 RIFF 块结构

#include <fstream>
#include <string>
#include <vector>

struct RiffChunk
{
    char id[4];
    uint32_t size;
    std::vector<char> data;
};

2. 读取 RIFF 文件

bool readRiffFile(const std::string& filename, RiffChunk& riffChunk)
{
    std::ifstream file(filename, std::ios::binary);
    if (!file) return false;

    file.read(riffChunk.id, 4);
    file.read(reinterpret_cast<char*>(&riffChunk.size), 4);
    riffChunk.data.resize(riffChunk.size);
    file.read(riffChunk.data.data(), riffChunk.size);

    return true;
}

3. 写入 RIFF 文件

bool writeRiffFile(const std::string& filename, const RiffChunk& riffChunk) {
    std::ofstream file(filename, std::ios::binary);
    if (!file) return false;

    file.write(riffChunk.id, 4);
    file.write(reinterpret_cast<const char*>(&riffChunk.size), 4);
    file.write(riffChunk.data.data(), riffChunk.size);

    return true;
}

应用：WAV 文件头解析

WAV文件是RIFF的典型应用。以下代码解析WAV文件的主块和子块：

void parseWavHeader(const RiffChunk& riffChunk)
{
    if (std::string(riffChunk.id, 4) != "RIFF")
    {
        std::cerr << "Not a RIFF file." << std::endl;
        return;
    }

    std::string format(riffChunk.data.begin(), riffChunk.data.begin() + 4);
    if (format != "WAVE")
    {
        std::cerr << "Not a WAV file." << std::endl;
        return;
    }

    // 解析子块（如"fmt "和"data"）
    size_t offset = 4; // 跳过"WAVE"
    while (offset < riffChunk.data.size())
    {
        char id[4];
        uint32_t size;
        memcpy(id, &riffChunk.data[offset], 4);
        memcpy(&size, &riffChunk.data[offset + 4], 4);

        std::cout << "Chunk ID: " << std::string(id, 4)
                  << ", Size: " << size << std::endl;

        offset += 8 + size; // 移动到下一个块
    }
}

memcpy(目标地址, 源地址, 字节数);

注意：

• 字节序：RIFF文件采用小端序（Little-Endian），需确保读取时正确处理。
• 块对齐：块数据可能填充到偶数字节边界，需跳过填充字节。
• 嵌套块：处理"LIST"块时需递归解析子块。

通过上述代码和示例，可以快速实现RIFF格式的基础操作，并扩展至具体多媒体文件解析。

模块协作

类似与ELF格式也是类似读取的方式
先获取结构信息，然后读取处理元数据

技术实现

字节序处理

通过辅助函数解决不同平台的字节序差异：

// 4字节转整型（小端序）
uint32_t four_bytes_to_int(uint8_t* bytes)
{
    return bytes[0] | (bytes[1]<<8) | (bytes[2]<<16) | (bytes[3]<<24);
}

// 2字节转整型（小端序）
uint16_t two_bytes_to_int(uint8_t* bytes)
{
    return bytes[0] | (bytes[1]<<8);
}

数据块检索

专用函数快速定位指定块：

long get_index_of_chunk(const char* target)
{
    char chunk_id[5] = {0};
    while (true)
    {
        fread(chunk_id, 4, 1, file);       // 读取块标识
        if (strcmp(chunk_id, target) == 0)
            return ftell(file) - 4;       // 返回块起始位置
        // 跳过当前块内容
        uint32_t chunk_size;
        fread(&chunk_size, 4, 1, file);
        fseek(file, chunk_size, SEEK_CUR);
    }
}

总结

音频文件处理模块作为连接存储介质与播放系统的桥梁，通过精准解析WAV文件结构、高效管理数据流、智能维护播放状态，为音乐播放提供可靠的数据基础。

其严谨的文件格式验证机制确保系统稳定性，灵活的数据读取策略保障播放流畅性。

下一章我们将深入解析音频硬件输出接口，揭示数字信号到物理声波的转换奥秘。

---

第四章：音频硬件输出接口

在第三章：音频文件处理模块中，我们了解到Audio对象如何解析音频文件并提取原始数据。但如何将这些数字信号转化为可听见的声波？这正是音频硬件输出接口的核心使命。

想象我们身处音乐会场景：乐谱（音频数据）由乐师（音频处理模块）解读，但需要乐器（扬声器/耳机）和演奏者（硬件接口）才能生成实际声波。

在LVGL_Music_Player项目中，AudioDevice类正是扮演着这个"演奏者"角色。

核心功能

该模块承担以下关键职责

• 数据接收：从播放核心模块获取音频数据块
• 硬件配置：初始化声卡设备（如I2S芯片或DAC），设置参数：
  • 采样率：每秒音频采样数（如CD质量的44100Hz）
  • 位深度：单个采样精度（如16位高保真）
  • 声道数：单声道/立体声配置
• 物理传输：将数据流推送至扬声器或耳机接口
• 音量调控：集成第五章：音量控制器实现动态响度调节
• 播放协调：与播放核心模块协同保障流畅播放

AudioDevice：音频传输指挥家

此类作为通用硬件抽象层，通过函数插拔机制适配不同设备，主要接口包括：

class AudioDevice {
public:
    void transmit(int16_t* buffer, uint16_t size);  // 传输音频数据块
    void format_set(uint32_t sample_rate, uint8_t channels, uint8_t bit_depth); // 配置硬件参数
    void transmit_stop();  // 立即终止播放
    // 音量控制相关方法...
};

播放核心模块的硬件交互

系统初始化时注入硬件驱动函数

// 硬件特定函数注入示例（基于STM32 HAL库）
auto device_set_format = [](uint32_t rate, uint8_t ch, uint8_t bits) {
    hi2s2.Init.AudioFreq = rate;     // 设置I2S采样率
    hi2s2.Init.DataFormat = (bits==16) ? I2S_DATAFORMAT_16B : I2S_DATAFORMAT_24B;
    HAL_I2S_Init(&hi2s2);            // 重新初始化硬件
};

auto device_transmit = [](int16_t* buf, uint16_t len) {
    HAL_I2S_Transmit_DMA(&hi2s2, (uint16_t*)buf, len); // DMA模式传输
};

// 创建音频设备接口实例
auto device = std::make_shared<AudioDevice>(
    acquire_func, reset_func, device_transmit, device_transmit_stop,
    device_set_format, true  // 启用环形缓冲模式
);

播放过程中的关键交互流程

1. 格式同步：加载新曲目时同步参数

device->format_set(song.sample_rate(), song.channels(), song.bit_depth());

2. 数据传输：任务循环中持续推送数据

// 填充缓冲区后调用
device->transmit(buffer[playBuffer], bytesRead / 2);

3. 播放控制：暂停/停止时终止硬件输出

device->transmit_stop();  // 切断硬件数据流

底层实现

硬件适配层设计

通过std::function实现驱动函数插拔

class AudioDevice {
    std::function<void(int16_t*, uint16_t)> transmit; // 数据发送函数指针
    std::function<void()> transmit_stop;             // 停止函数指针
    // 其他函数容器...
public:
    AudioDevice(/* 注入具体硬件函数 */);
};

环形缓冲与信号量协调

采用双缓冲策略保障连续播放

具体实现依托RT-Thread信号量

rt_sem_t audio_sem = rt_sem_create("audio_sem", 1, RT_IPC_FLAG_PRIO);

// DMA传输完成回调
void HAL_I2S_TxCpltCallback(I2S_HandleTypeDef *hi2s)
{
    if(hi2s->Instance == SPI2)
        rt_sem_release(audio_sem); // 释放信号量
}

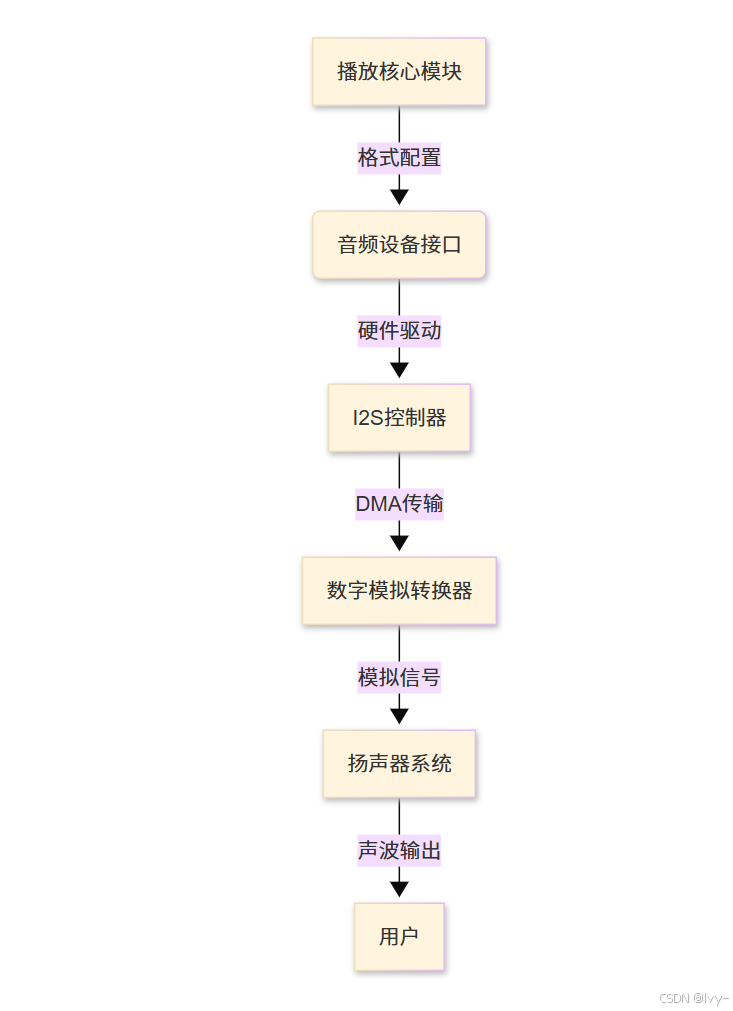

系统协作架构

DMA控制

DMA（Direct Memory Access，直接内存访问）是一种硬件机制，允许外设（如硬盘、网卡）绕过CPU直接与内存交换数据，从而减少CPU负担，提升数据传输效率。

“数据搬运工自动干活，CPU不用亲自插手”。

总结

音频硬件输出接口通过抽象层设计，实现播放核心与物理设备的解耦。

• 其环形缓冲机制与信号量协调策略保障了音频传输的连续性和低延迟，`DMA控制·则显著降低CPU负载。

该模块作为数字信号到物理声波的最终转化枢纽，直接影响音频播放的质量与稳定性。

接下来我们将深入解析第五章：音量控制器，探讨动态响度调节的技术实现。

---

第五章：音量控制器

在第四章：音频硬件输出接口中，我们了解了音频数据如何通过硬件转化为声波。

当遇到音量过小或过大的情况时，音量控制器便成为调节听觉体验的核心模块。

核心功能

该模块主要实现：

• 设置音量等级（0-100范围）
• 计算音量系数（volume_factor）
• 在音频数据发送前应用系数调节

Volume抽象层：智能旋钮设计

Volume类（定义于volume.hpp）作为核心控制单元，包含：

class Volume {
    uint8_t volume = 100;          // 当前音量值（0-100）
    float volume_factor = 1.0f;   // 音频缩放系数
};

• volume：可视化音量等级，0为静音，100为最大音量
• volume_factor：基于对数运算的动态缩放因子

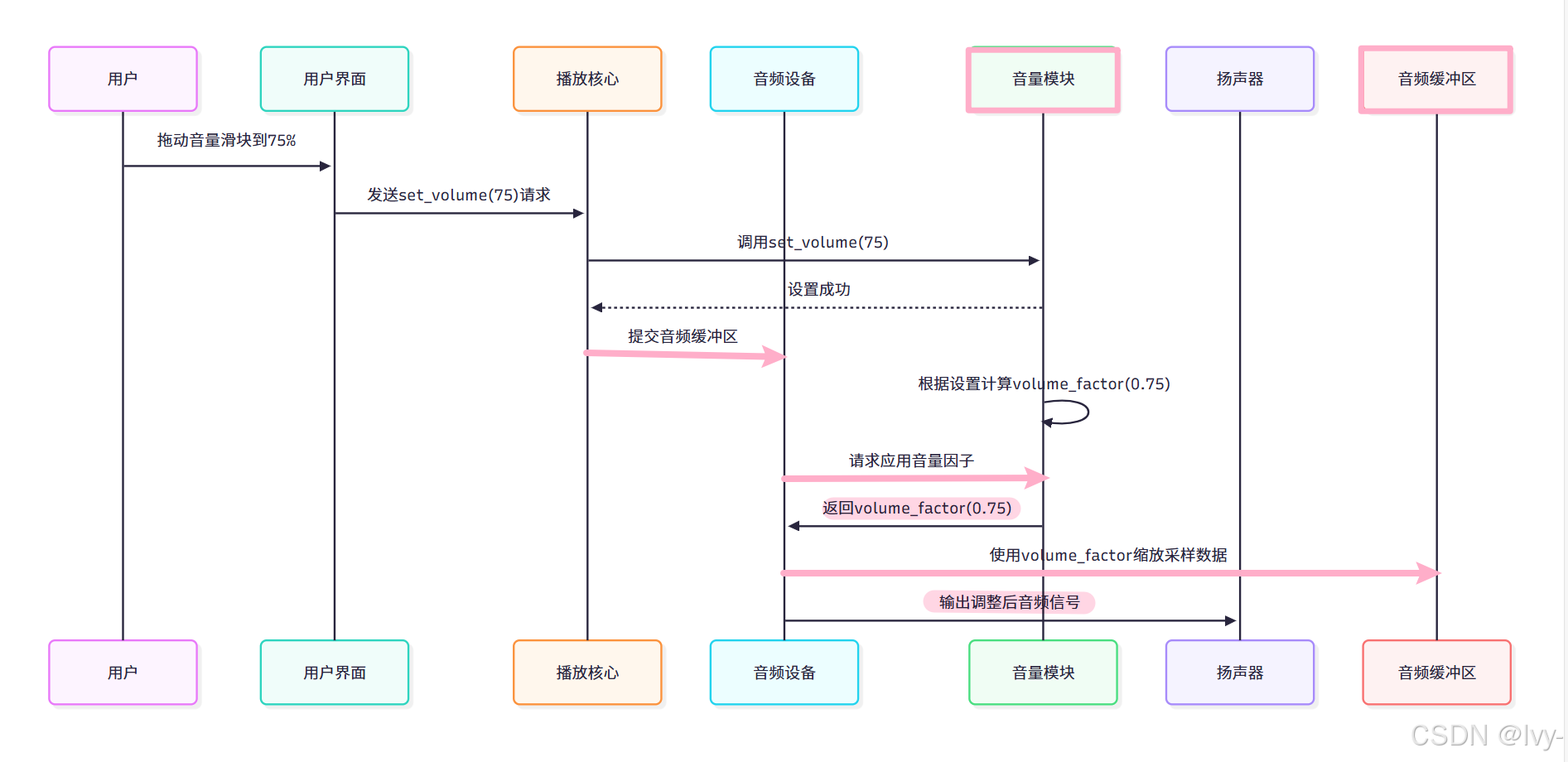

音量调节实现流程

1. 用户界面交互

当拖动音量滑块时触发事件链：

// 在Player::UI::event_init()中 - 处理音量滑块
lv_obj_add_event_cb(vol_slider, [](lv_event_t* e)
{
    auto vol_value = lv_slider_get_value(e->target);
    if (lv_event_get_code(e) == LV_EVENT_RELEASED)
    {
        ui->player->device->set_volume(vol_value); // 传递新音量值
    }
}, LV_EVENT_ALL, this);

2. 音频设备接口处理

// audio_device.hpp
void AudioDevice::set_volume(uint8_t vol)
{
    volume.set(vol);  // 调用Volume对象设置
}

3. 音量系数计算

// volume.hpp - 更新系数
void Volume::updateFactor()
{
    if (volume == 0) {
        volume_factor = 0;  // 静音处理
        return;
    }
    const float max_db = 60.0f;  // 最大衰减分贝值
    float db_attenuation = (volume/100.0f * max_db) - max_db;
    volume_factor = std::pow(10.0f, db_attenuation/20.0f); // 对数转换
}

计算示例：

• 100%音量 → 系数1.0（0dB衰减）
• 50%音量 → 系数0.3（-30dB）
• 0%音量 → 系数0.0

音频数据调节

// 音频数据应用（模版函数）
template<typename T>
void Volume::apply(T* arr, size_t sz) const
{
    if (volume == 0)
        std::fill(arr, arr+sz, 0);  // 静音填充

    for (size_t i=0; i<sz; ++i)
        arr[i] = arr[i] * volume_factor;  // 逐采样点缩放
}

代码是一个C++模板函数，用于调整音频数据的音量大小。它可以处理不同类型（如int16_t、float等）的音频采样数据。

当调用apply函数时，需要传入：

• arr：指向音频数据数组的指针
• sz：数组长度

函数内部逻辑分为两部分：

静音处理

if (volume == 0)
    std::fill(arr, arr+sz, 0);

当音量为0时，将整个数组填充为0值，实现静音效果。

音量调整

for (size_t i=0; i<sz; ++i)
    arr[i] = arr[i] * volume_factor;

当音量非零时，遍历数组中的每个采样点，将其乘以预计算的volume_factor（音量系数）来放大或缩小音量。

说明:

可以想象这个函数就像一个音量旋钮：

• 旋到最左边（volume=0）时完全静音
• 旋到中间或右边时，按比例放大/缩小所有声音

特点:

1. 使用模板template<typename T>使其能处理各种音频数据类型
2. 直接修改原始数组数据（in-place操作）
3. volume_factor应是预计算好的缩放系数

---

系统协作

技术特性

1. 对数响应曲线
   采用std::pow实现分贝衰减计算，符合人类听觉的感知特性，50%滑块位置对应约-30dB衰减。

2. 零开销静音
   当检测到音量为0时，直接使用std::fill清零缓冲区，避免不必要的乘法运算。

3. 线程安全设计
   播放核心通过互斥锁保护音量参数：

   {
       std::lock_guard volume_lk(volume_mutex);
       device->volume.apply(buffer, bytesRead/2);
   }

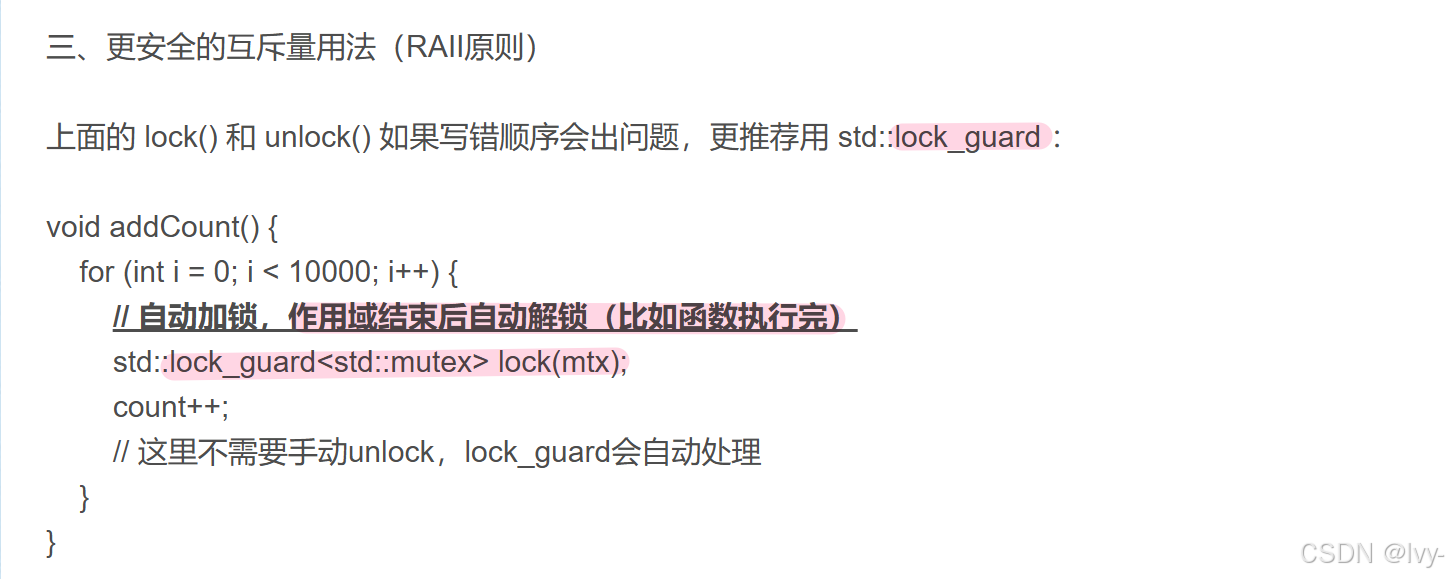

互斥锁lock_guard

互斥锁（Mutex）是一种同步机制，用于防止多个线程同时访问共享资源。类似于一个房间的钥匙，一次只能有一个线程持有钥匙（锁），其他线程必须等待钥匙归还后才能进入。

code

{
    std::lock_guard volume_lk(volume_mutex);
    device->volume.apply(buffer, bytesRead/2);
}

• volume_mutex 是一个互斥锁对象，用于保护音量参数。
• std::lock_guard 一个RAII（资源获取即初始化）包装器，确保在作用域内自动加锁，离开作用域时自动解锁。
• device->volume.apply 是操作音量参数的函数，执行期间受互斥锁保护。

意义：

• 避免竞态条件：防止多个线程同时修改音量参数导致数据不一致。
• 确保操作原子性：音量调整操作不会被其他线程打断，保证完整性。
• 简化同步管理：lock_guard自动管理锁的生命周期，避免忘记解锁导致死锁。

应用场景

当用户从80%音量调整为30%时：

1. 音量系数从0.8^(log)降至0.1
2. 每个16-bit采样值乘以0.1系数
3. 音频波形振幅压缩为原值的1/10
4. 扬声器输出声压级降低约20dB

总结

音量控制器通过智能系数转换机制，在数字域实现符合人耳特性的响度调节。

其对数响应曲线设计克服了线性调节的感知偏差，线程安全机制保障了实时音频处理的稳定性。

该模块与硬件接口深度整合，构建起从用户操作到物理声波的全链路控制体系。
