中科蓝讯打开音频功放：【源代码讲解】
本文以市面上一款公板公模的畅销产品为例。K12蓝牙音响。音响用的芯片是：AB5768EMIC用的芯片是：AB5769A硬件框架图如下：音箱的声音频信号需要通过音频PA进入放大输出，我们需要打开音频功放。
·
本文以市面上一款公板公模的畅销产品为例。K12蓝牙音响。
音响用的芯片是：AB5768E
MIC用的芯片是：AB5769A

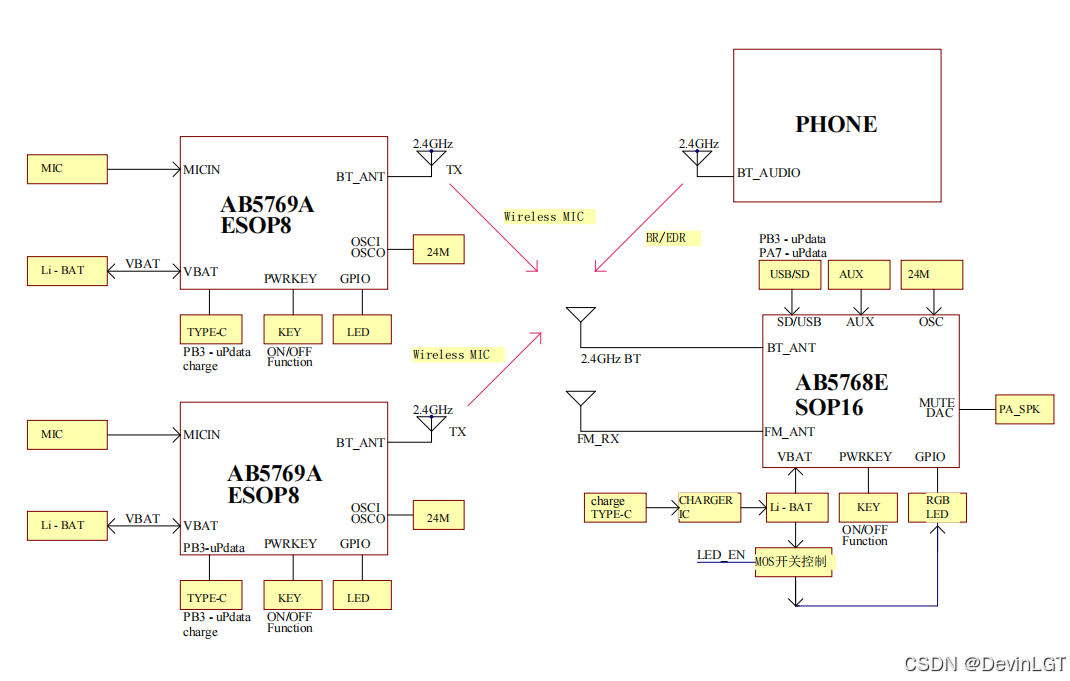

硬件框架图如下：
音箱的声音频信号需要通过音频PA进入放大输出，我们需要打开音频功放。
1：原理图用的Pin脚
我们用的是13脚：GPIO PE7
2：下载工具里设置

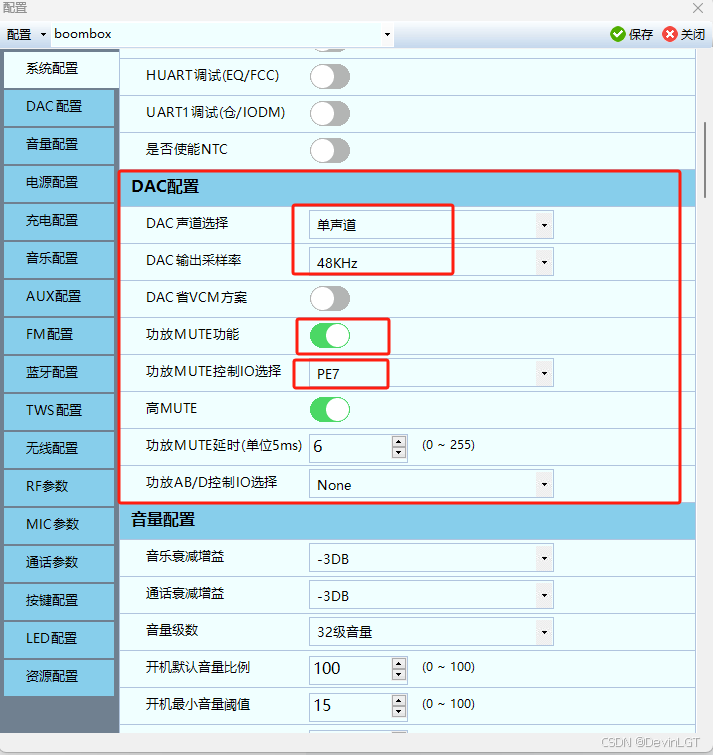

设置如下图
主要是打开Mute功能，然后选对GPIO口，这里是PE7
3：cfg.h文件修改

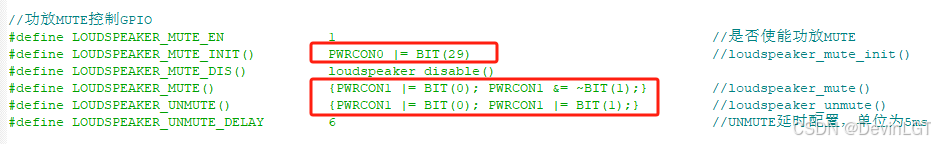

打开mute使能，以及修改mute和unmute宏，如下图。
修改完后，重新编译下载，就有声音从音频功放输出了。
