作者的话

ADAU1761是ADI公司音频DSP处理器，SigmaDSP系列里可以说价格最便宜的一颗，零售价10块钱？或者更低？用得人非常多，但是我看似乎全网就我做了一块教新手入门，以及让用户能快速评估这颗DSP性能的板，有这么神秘吗？这颗甜品DSP我觉得有必要科普一下，到底怎么去做开发，在我看来这颗真的是有手就行。

ADAU1761，ADI给他的一句话定义是：集成 PLL 的 SIGMADSP® 立体声、低功耗、96 KHZ、24 位音频编解码器，但我觉得定义成codec显然是不合适的，因为他有海量的DSP算法，而不仅仅只是做ADDA。所以我更愿意称他为自带codec的音频DSP。

正因为他是一颗有海量算法的DSP，又自带了codec，价格且是最底，开发有手就行，所以很有竞争力。

这个系列用到的硬件有

ADAU1761评估板

产品链接：https://item.taobao.com/item.htm?id=38240607959&spm=a1z10.5-c.w4002-5192690539.11.289a24cbZPGllT

USBi仿真器

产品链接：https://item.taobao.com/item.htm?id=38242936768&spm=a1z10.5-c.w4002-5192690539.11.537e2dbdy3MyZZ

MCU控制卡

产品链接：https://item.taobao.com/item.htm?id=599032051661&spm=a1z10.5-c.w4002-5192690539.19.5b4c629cPjln3G

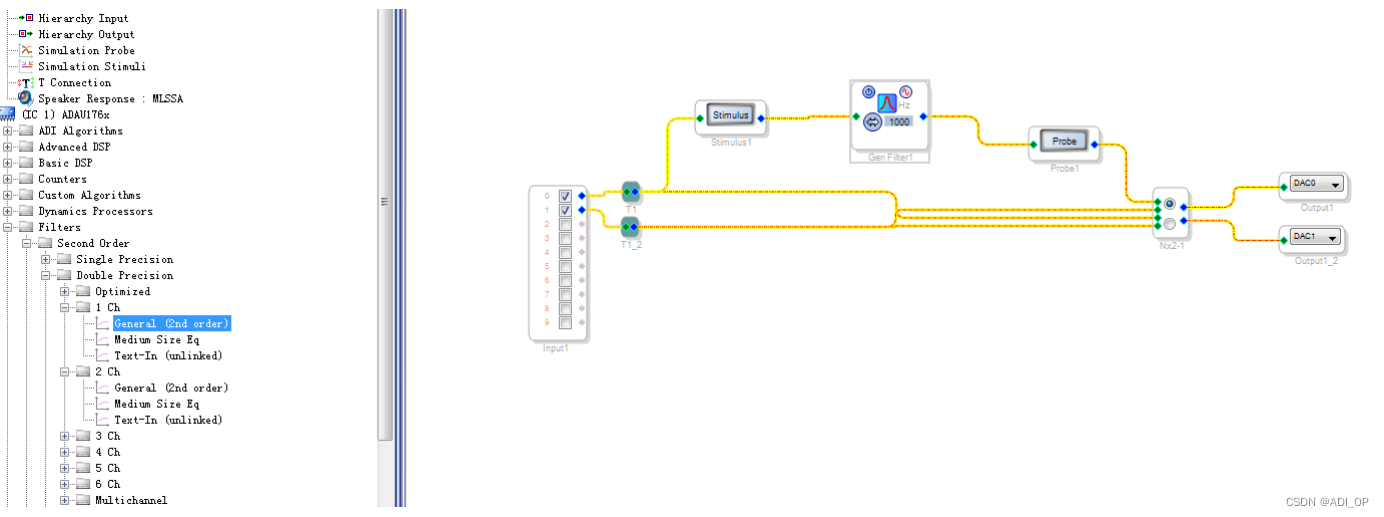

ADAU1761 的进阶例程 8：通用二阶滤波器General (2nd-Order)

很常用的一个滤波器模块，通过这个滤波器模块，你可以使用多种二阶（双二阶）滤波器算法：

可用滤波器类型有：

 参数型(Parametric)
 支架型(Shelving)
 通用高通型(General High-Pass)
 通用低通型(General Low-Pass)
 通用带通型(General Band-Pass)
 通用带阻型(General Band-Stop)
 巴特沃兹低通/高通型(Butterworth Low-Pass / High-Pass)
 贝塞尔低通/高通型(Bessel Low-Pass / High-Pass)
 信号音控制型(Tone Control)
 IIR 系数型（直接系数输入） (IRR Coefficient) (direct coefficient entry)
 一阶低通/高通型(1st-Order Low-Pass / High-Pass)
 全通型(All-pass)
 峰化型(Peaking)
 陷波型(Notch)
 切比雪夫低通/高通型(Chebyshev Low-Pass / High-Pass)

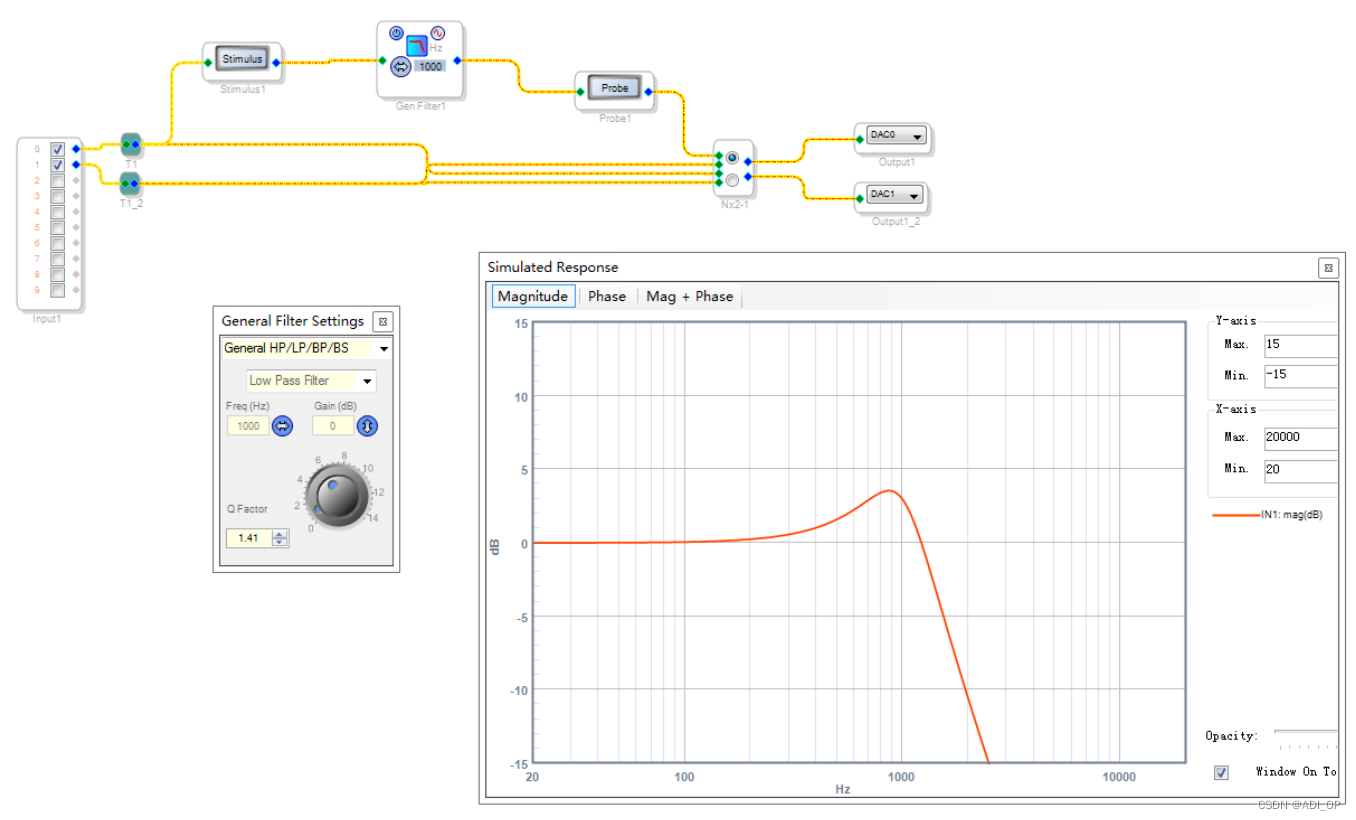

若要打开滤波器控制窗口，请单击图标按钮，从下拉组合列表中选择所需滤波器类型。参数控制将发生变化，以反映当前所选滤波器类型，模块图标按钮中的图像也会相应变化。

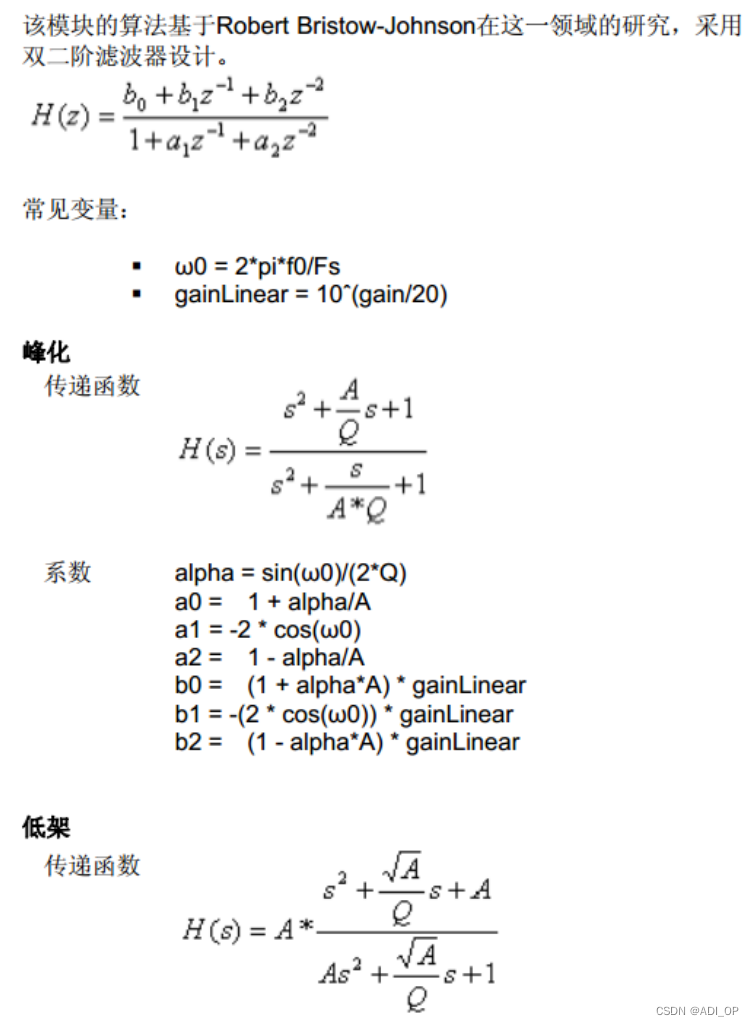

至于每个滤波器的算法，在 SigmaStudio 的 Help 里全部都有，我就不再这里重复了，如下图：
