作者的话

ADAU1761是ADI公司音频DSP处理器，SigmaDSP系列里可以说价格最便宜的一颗，零售价10块钱？或者更低？用得人非常多，但是我看似乎全网就我做了一块教新手入门，以及让用户能快速评估这颗DSP性能的板，有这么神秘吗？这颗甜品DSP我觉得有必要科普一下，到底怎么去做开发，在我看来这颗真的是有手就行。

ADAU1761，ADI给他的一句话定义是：集成 PLL 的 SIGMADSP® 立体声、低功耗、96 KHZ、24 位音频编解码器，但我觉得定义成codec显然是不合适的，因为他有海量的DSP算法，而不仅仅只是做ADDA。所以我更愿意称他为自带codec的音频DSP。

正因为他是一颗有海量算法的DSP，又自带了codec，价格且是最底，开发有手就行，所以很有竞争力。

这个系列用到的硬件有

ADAU1761评估板

产品链接：https://item.taobao.com/item.htm?id=38240607959&spm=a1z10.5-c.w4002-5192690539.11.289a24cbZPGllT

USBi仿真器

产品链接：https://item.taobao.com/item.htm?id=38242936768&spm=a1z10.5-c.w4002-5192690539.11.537e2dbdy3MyZZ

MCU控制卡

产品链接：https://item.taobao.com/item.htm?id=599032051661&spm=a1z10.5-c.w4002-5192690539.19.5b4c629cPjln3G

ADAU1761 开发例程 9：延迟

延迟是调音中常见的功能，我们来看看 1761 表现如何。

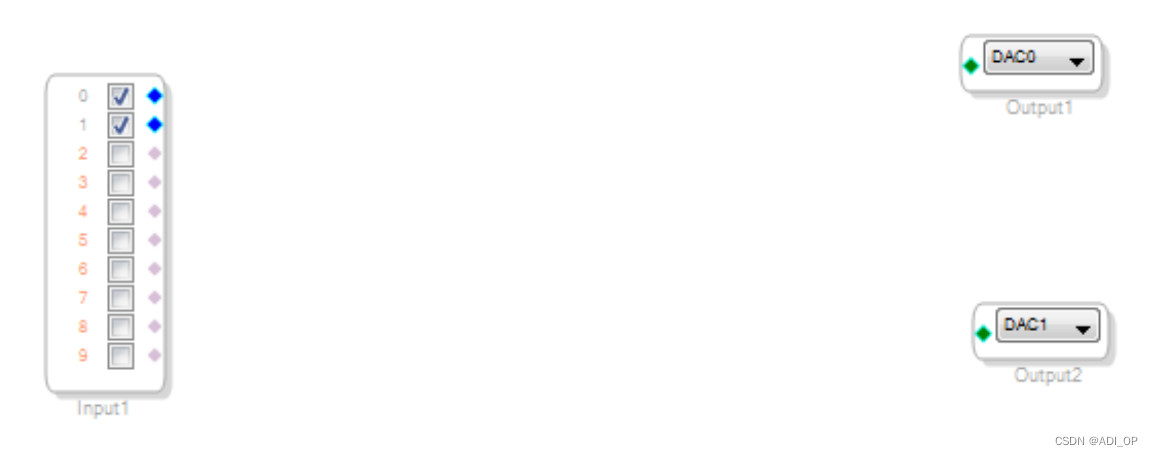

1）硬件设计，原理图设计，达到下图状态

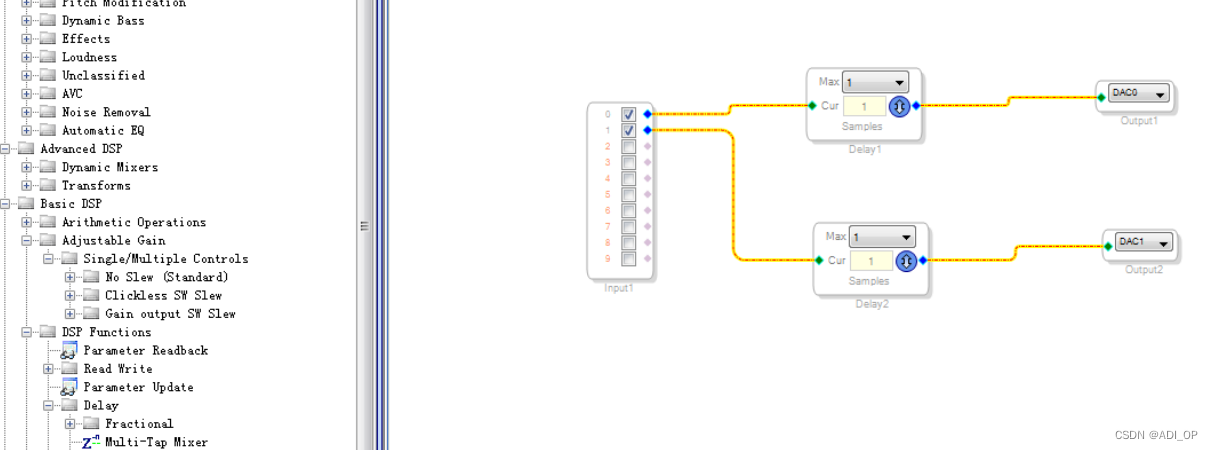

2）拖出 delay 模块，这里有很多，我选一个，分别给两个声道都做上。

3）这个就是 delay 的模块，用 usbi 下载即可完成功能。

ADAU1761 开发例程 10：反馈

ADAU1761 也有反馈模块，这个模块在哪里呢？我们来看一下。

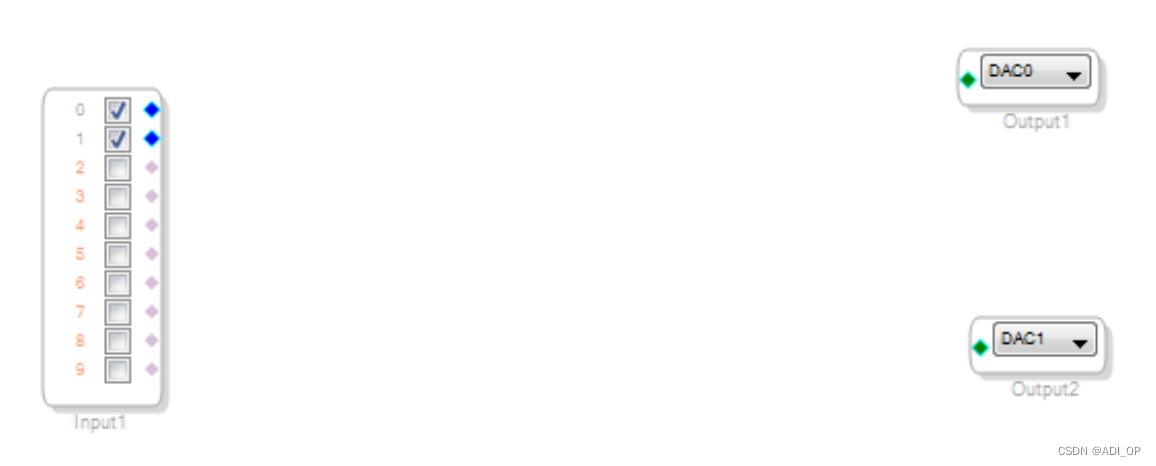

1）硬件设计，原理图设计，达到下图状态

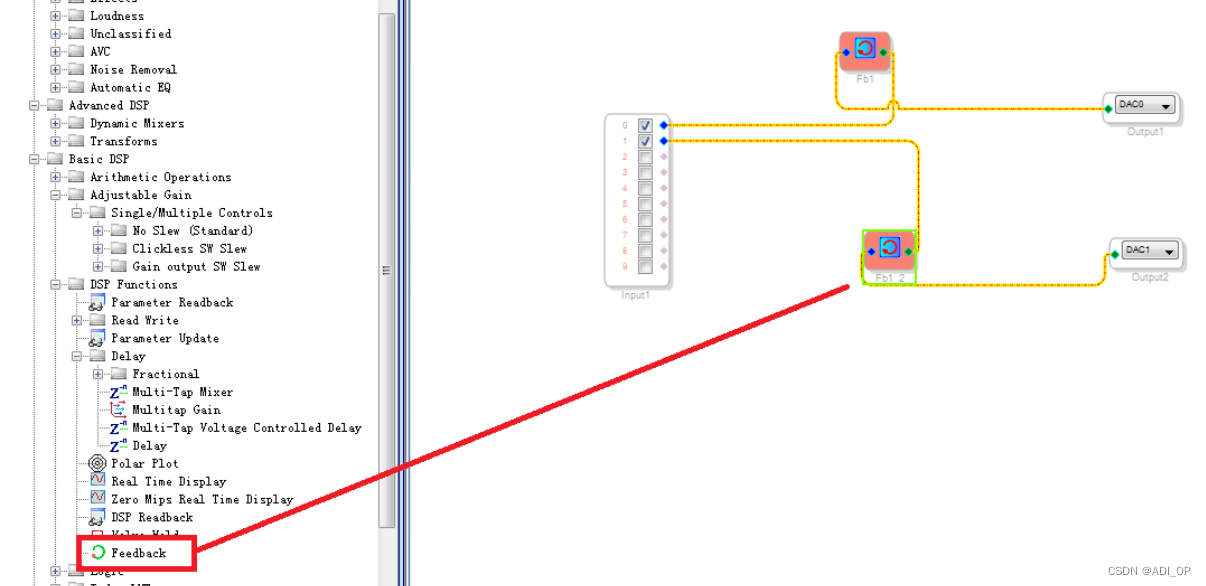

2）拖出反馈模块，分别给两个声道都做上。

3）通过 USBi 下载，实现反馈的功能。这个模块也可以嵌入到用户自己的程序框架中，来实现反馈的功能。

ADAU1761 开发例程 11：移频

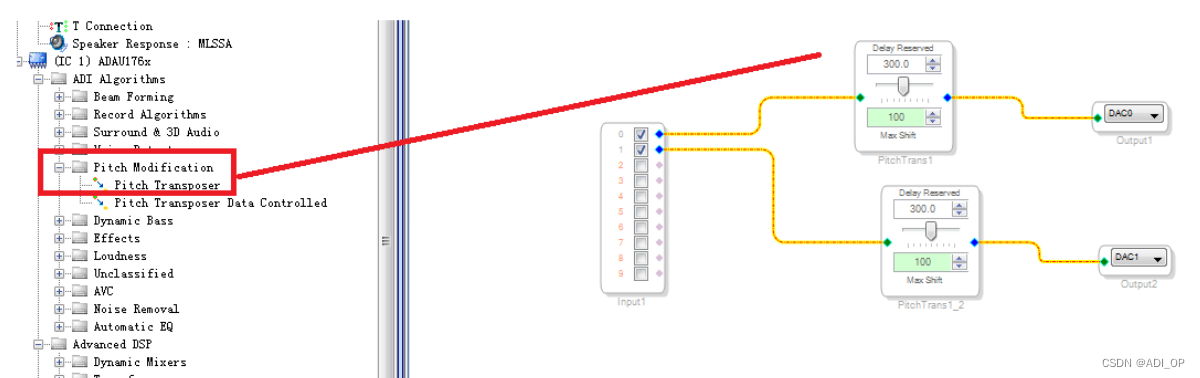

移频防啸叫，ADI 有专门的移频算法，如下：

ADAU1761 开发例程 12：高低音分频

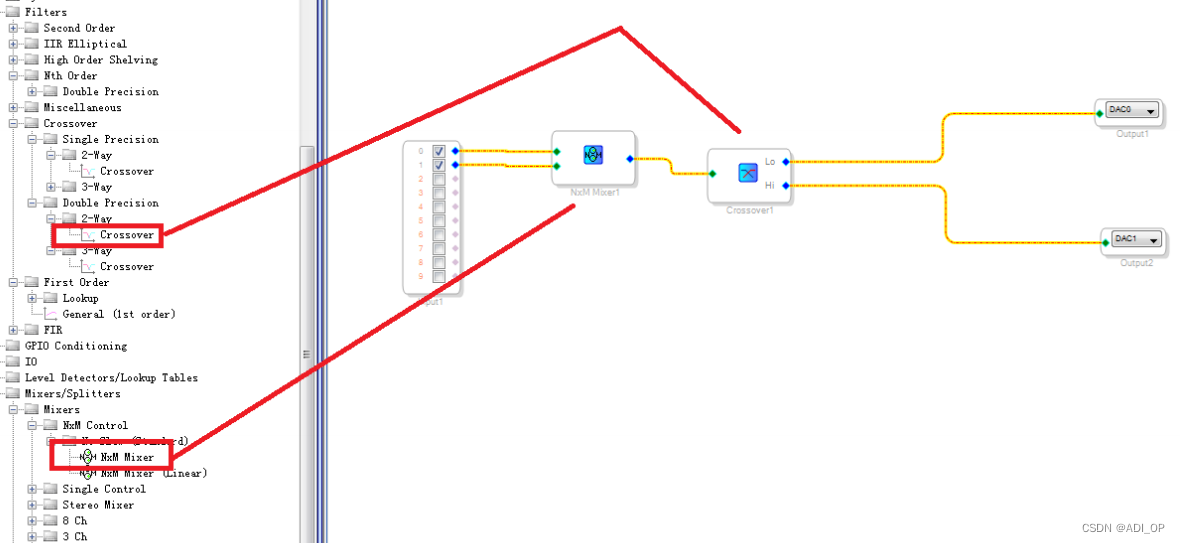

crossover 就是分频，可以分成高低音，也可以分成高中低，我这个例子里就分了高低，用USBi 下载程序后，从耳机里很清晰的能听得出，一个耳朵是高音，一个耳朵是低音。

ADAU1761 开发例程 13：增益

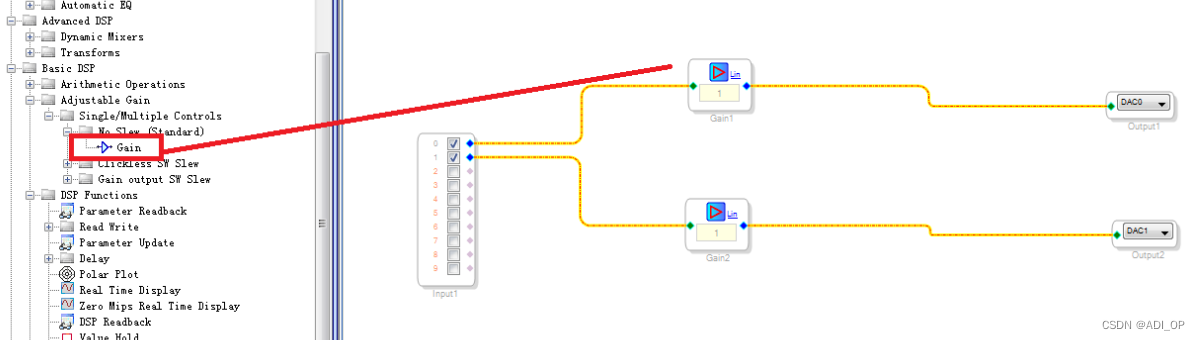

对每个声道进行增益，我们有专门的算法模块。

通过 USBi 下载程序后，对增益模块参数进行实时修改，就达到增益的效果。
