ESD测试操作，主要根据GB-T-17626.2标准中有关方法描述，利用ESD-20G静电发生器进行。

1、测试系统配置清单

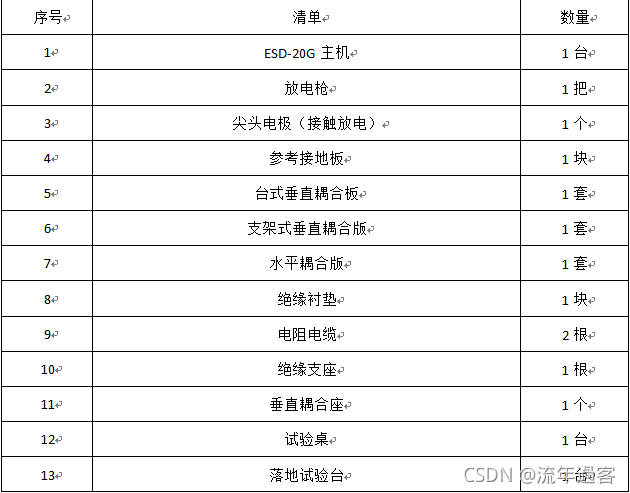

静电放电抗扰度（ESD）测试系统配置清单如下表：

2、测试环境布局
基本要求为以下几点：

 实验室地板上要有一块最小厚度为0.25mm的铜材或铝材构成的参考接地板（如用其它金属板材，其厚度至少为0.65mm），最小面积为1m2，但实际尺寸要取决与被试设备的外形尺寸，它的每一边上至少要超出被试设备或实验桌上水平耦合版0.5m，同时还要使它与保护接地系统相连；

 被试设备要根据它的工作情况来连接，且被试设备与实验室的墙壁和其它金属物体之间至少要离开1m；

 被试设备根据安装规定与接地系统相连，不允许再有额外接地，电源线和讯号电缆也要按照实际的安装位置来设置；

 测试仪的放电返回电缆要与参考地相连，其长度通常是2m；如果这一长度超过了对选定的放电点所需要的长度，其超过部分不应太靠近试验配置中的其它导电部分（至少0.2m），且与参考地之间不存在感应；

 用于间接放电的耦合板其材料与厚度应和接地板是一致的，并通过每一端上均带有470kΩ电阻的电缆与参考地地板连接，这些电阻要经得起放电电压，同时当电缆在接地地板上的时候也不会引起短路；

 接地电缆与参考地地板之间的连接都应该是低阻抗；
根据被试设备的体积大小，一般分为台式被试设备与落地式被试设备。

1）台式被试设备

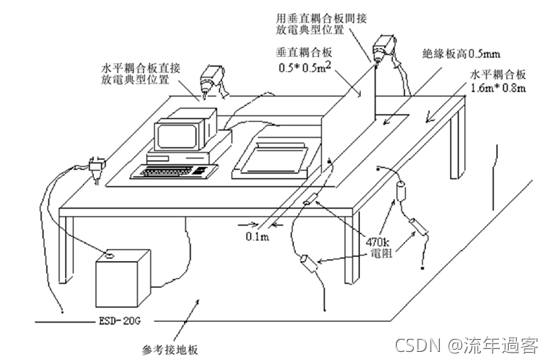

根据基本要求，测试环境可按下图1进行：

注意：
 被试设备和电缆与耦合板之间要用0.5mm厚的绝缘物隔开；
 水平耦合板每边应至少比被试设备大出0.1m规定距离；

2）落地式被试设备

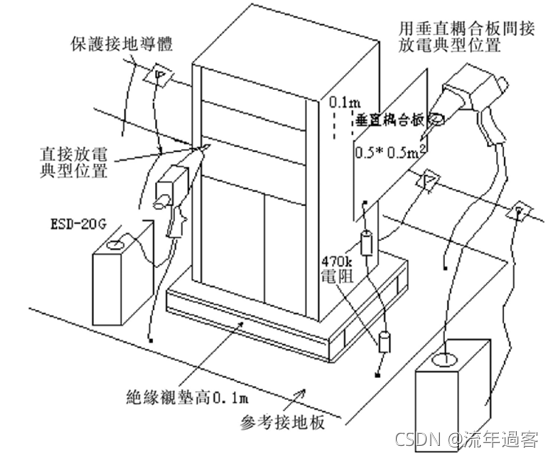

根据基本要求，测试环境可按下图2进行：

注意：在落地式设备测试中，水平耦合可不做；因在实际应用场合，大地平面的接地应该是可靠的。

3、ESD-20G仪器设置及操作
有关仪器的具体介绍以及方法可参照说明书，下文仅列出必要操作项；

1. 将工作辅助电源AC220V与ESD-20G后面板上的"POWER IN"插座相连；
2. 将放电枪插入"HV.OUTPUT"插口，注意插入时放电枪插口凹槽在正上方方向，然后将连接套顺时针方向旋紧
3. 检查工作电源，ESD-20G静电发生器，被试设备EUT之间的连线，以及接地端子是否可靠接地，确保准确无误方可进入试验；
4. 将"POWER ON"开关选择在"I"状态
5. 选择放电模式，由于是实施接触放电试验，所以选用尖锥形的放电电极，用“UP”和“DOWN”按键把光标调整至“放电模式”行，用“SELECT”按键选择“接触放电”；
6. 用“UP”和“DOWN”按键将光标调整至“极性切换”行，用“SELECT”按键选择“正压” 或者“负压” 来选择试验极性。（在极性切换之前需将“高压上电”选择“否”，否则无法极性切换）；测试中正负极性都要选择；
7. 用“UP”和“DOWN”按键将光标调整至“四种模式”行，用“SELECT”按键选择“设定放电”模式；
8. 用“UP”和“DOWN”按键将光标调至“高压上电”行，用SELECT按键选择参数为“是”。
9. 用“UP”和“DOWN”按键将光标移动到“电压设定”行，用“ADD”“REDUSE”按键设定电压值，电压设置为4kV；
10. 将光标移到“放电次数”行，用“ADD”“REDUSE”按键对放电次数的值进行设定，由于要进行多次放电，可设置为1000次；
11. 用“UP”和“DOWN”按键光标移到“时间间隔”行，通过“ADD”“REDUSE”按键对放电时间进行设置，设置时间为1s；
12. 按下“RUN/PAUSE” 按键，屏幕右下方的“停止”变成“运行”，即可按下枪机放电；用右手握枪，将放电枪垂直于试品表面, 并按下枪机进行放电测试；
    注意根据测试要求控制放电次数；
13. 注意要保证放电枪尖头电极确实与被试品接触，并保证放电姿势不动；气隙放电采用手动的单次放电；
14. 验全部结束后,先按下"RUN/PAUSE"按键（屏幕右下方的“运行”变为“停止”），通过“UP”“DOWN” 键将光标移动到“电压设定”行，将电压设为“0”，同时把“高压上电”设定成“否”，然后将"POWER"开关选择在"O"状态。最后逆时针方向卸下放电枪。

4、测试要求
进行测试，要求有以下几点：
 放电电压值设定为4kV；
 放电间隔为1s；
 水平耦合正极性进行50次放电，负极性进行50次放电；
 垂直耦合正极性进行50次放电，负极性进行50次放电；
 各个接口处进行正极性与负极性各50次放电；
 各个裸露处进行正极性与负极性各50次放电；
 在被试设备的其它部位先用20pps放电模式寻找2个敏感点，然后用1s间隔放电对正极性与负极性各50次放电
 受测试设备表面若存在绝缘漆，应用尖头点击刺破表面进行测试。
 绝缘部分用圆头做气隙放电，气隙放电应由远到近靠近受测设备，直到有静电产生，若已经碰到设备仍未有静电产生，通过测试。

5、测试结果评估
按照性能判据B进行，观察施加静电干扰时产品的运行情况，以及解除静电后产品的运行情况；低于该判据B，不合格。
