Fat-tree交换网络
胖树架构下，网络带宽不收敛传统的树形网络拓扑中，带宽是逐层收敛的，树根处的网络带宽要远小于各个叶子处所有带宽的总和。而胖树网络则更像是真实的树，越到树根，枝干越粗，即：从叶子到树根，网络带宽不收敛。这是胖树架构能够支撑无阻塞网络的基础。 胖树网络和传统网络的逻辑拓扑比较如上图所示，为了实现网络带宽的无收敛，胖树网络中的每个节点(根节点除外)都需要保证上行带宽和下行带宽相等，并且每个节点...
胖树架构下，网络带宽不收敛
传统的树形网络拓扑中，带宽是逐层收敛的，树根处的网络带宽要远小于各个叶子处所有带宽的总和。
而胖树网络则更像是真实的树，越到树根，枝干越粗，即：从叶子到树根，网络带宽不收敛。这是胖树架构能够支撑无阻塞网络的基础。

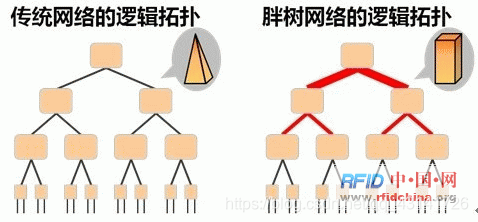

胖树网络和传统网络的逻辑拓扑比较
如上图所示，为了实现网络带宽的无收敛，胖树网络中的每个节点(根节点除外)都需要保证上行带宽和下行带宽相等，并且每个节点都要提供对接入带宽的线速转发的能力。
下图是一个2元4层胖树的物理结构示例(2元：每个叶子交换机接入2台终端;4层：网络中的交换机分为4层)。其使用的所有物理交换机都是完全相同的。
胖树架构的物理拓扑实例
从图中可以看到，每个叶子节点就是一台物理交换机，接入2台终端;上面一层的内部节点，则是每个逻辑节点由2台物理交换机组成;再往上面一层则每个逻辑节点由4台物理交换机组成;根节点一共有8台物理交换机。
上行带宽和下行带宽一样,保证了带宽的不收敛
