查理复用算法(妙用IO的三态)
单片机的 I/O 口可以设置为高电平（1）、低电平（0）或高阻（Z）。通过将某些 I/O 口设为高电平、某些设为低电平、其余设为高阻，可以控制不同的 LED 亮灭。每颗 LED 由两个 I/O 口控制，一个为阳极（高电平），一个为阴极（低电平）。通过动态扫描不同的 I/O 口对，可以点亮特定的 LED。主要为了解决解决一些管脚很少单片机在多路显示的情况下，控制更多的。指不外在增加辅助芯片的情况下完
·
指不外在增加辅助芯片的情况下完成少量IO控制多与IO口数量的 LED 方法。主要为了解决解决一些管脚很少单片机在多路显示的情况下，控制更多的 LED 显示。
单片机的 I/O 口可以设置为高电平（1）、低电平（0）或高阻（Z）。通过将某些 I/O 口设为高电平、某些设为低电平、其余设为高阻，可以控制不同的 LED 亮灭。

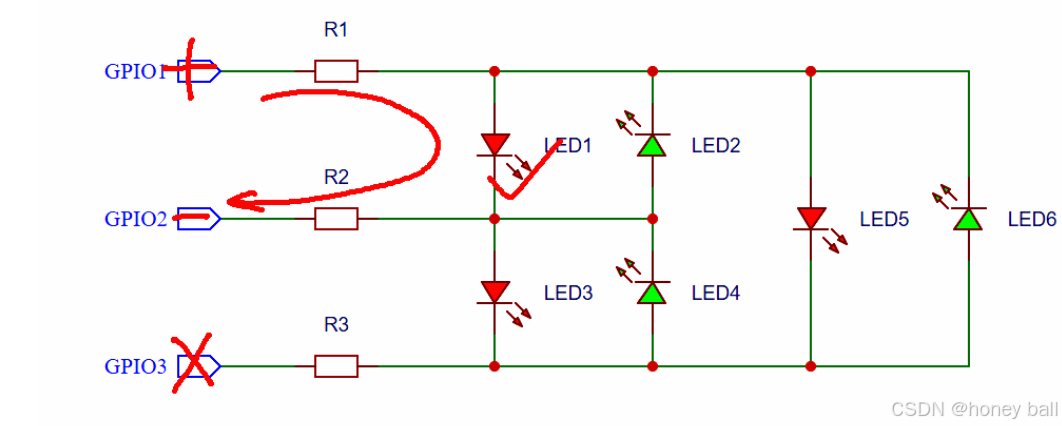

N 个 I/O 口 可以控制 N × (N - 1) 个 LED。例如，使用 3 个 I/O 口（A、B、C），可以控制 3 × (3 - 1) = 6 颗 LED，而不是传统的 3 颗。
每颗 LED 由两个 I/O 口控制，一个为阳极（高电平），一个为阴极（低电平）。通过动态扫描不同的 I/O 口对，可以点亮特定的 LED。

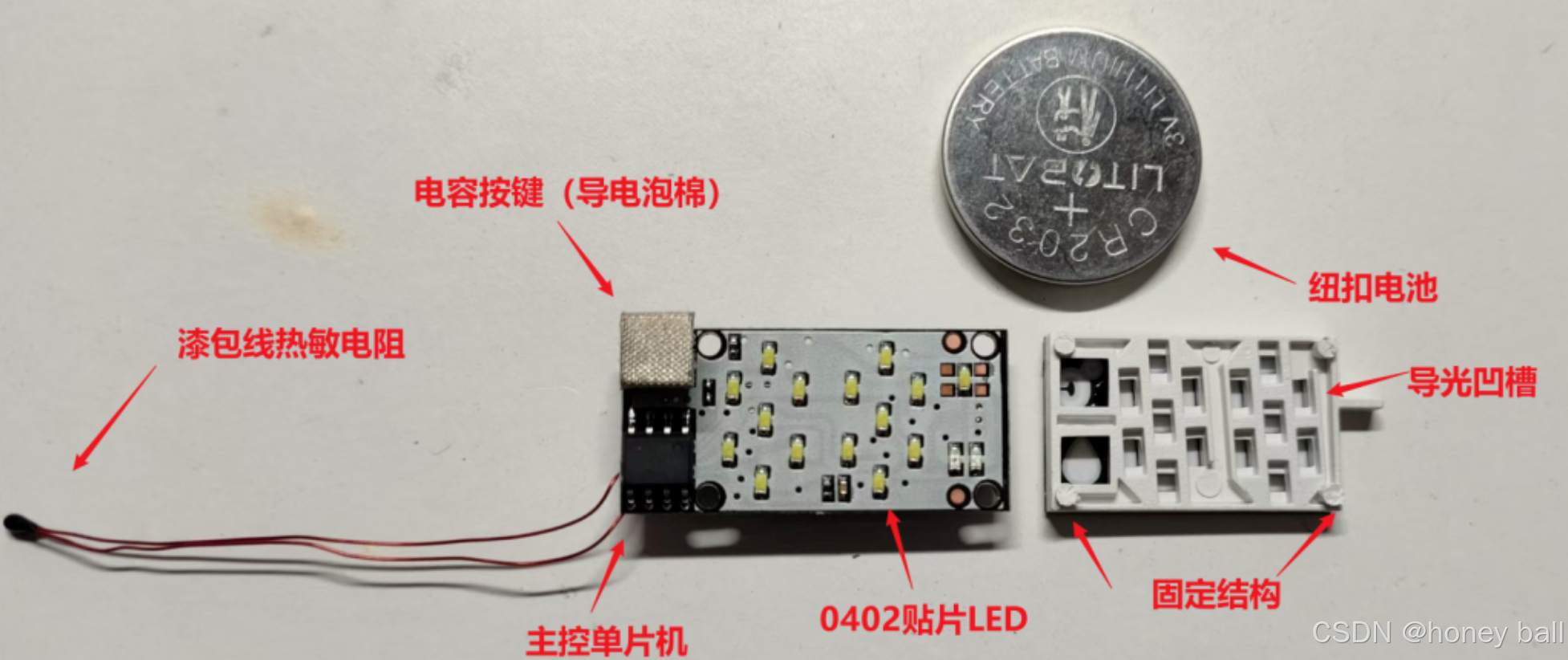

在MCU的IO资源受限的情况下，控制多个LED有妙用！
