T型网络反相比例运算电路
我一直有一个疑问：这个不就是一个反相比例运算放大器吗，为什么要在反馈回路上这么麻烦，加一个R3电阻构成T型网络呢？
·
我一直有一个疑问：这个不就是一个反相比例运算放大器吗，为什么要在反馈回路上这么麻烦，加一个R3电阻构成T型网络呢？下面先给结论：

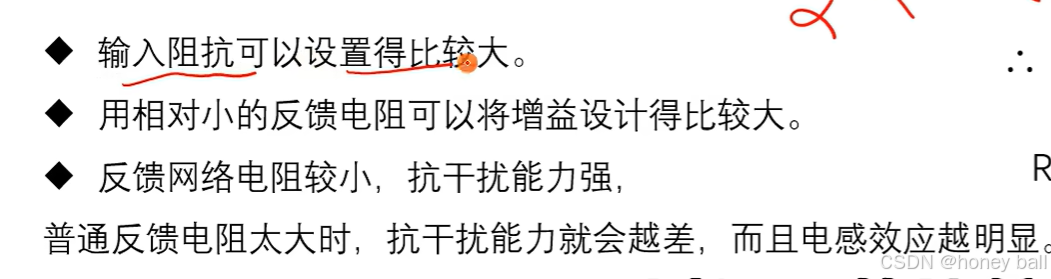

在输入阻抗要求较大的情况下，可以将反馈电阻设计小一点，从而增强抗干扰。

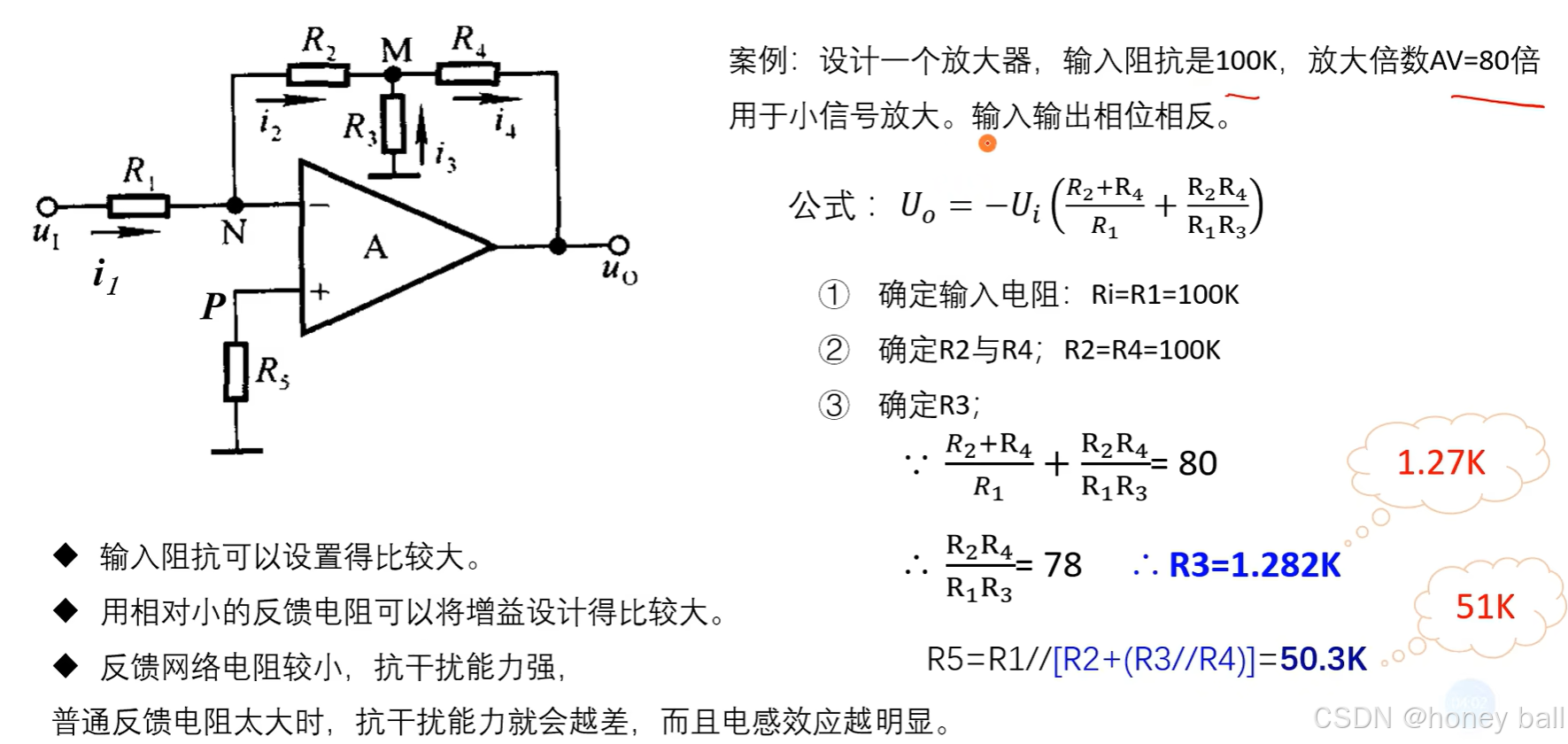

以下面的案例进行学习：
项目要求输入阻抗是100K，所以R1一定得是100K.
如果单靠两个反馈电阻的话，那么放大80倍的情况下，反馈电阻就得很大，上兆级。

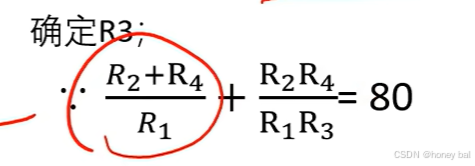

如果没有R3的话，单靠下式中第一个进行放大，放大倍数显然较小。
