01 XT25F128BFlash

---

一、前言

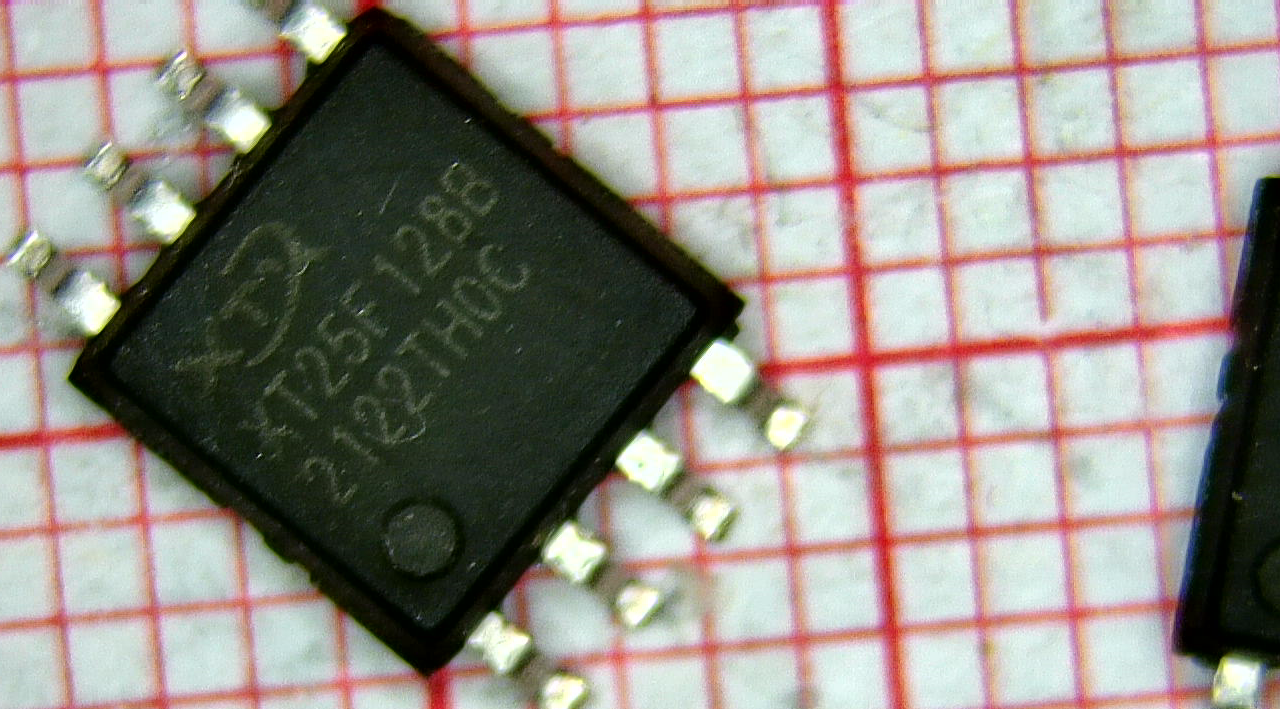

  这是两颗从电子胸牌拆卸下来的 Flash。  型号为 XT25F128B。  下面利用 STC8G 单片机对它进行测试。 为之后应用打下基础。  单片机的封装为 SOP8，  Flash 的封装也是 SOP8.  下面设计测试电路，  使其适合一分钟制板。 从而可以在一分钟之后得到测试电路板。

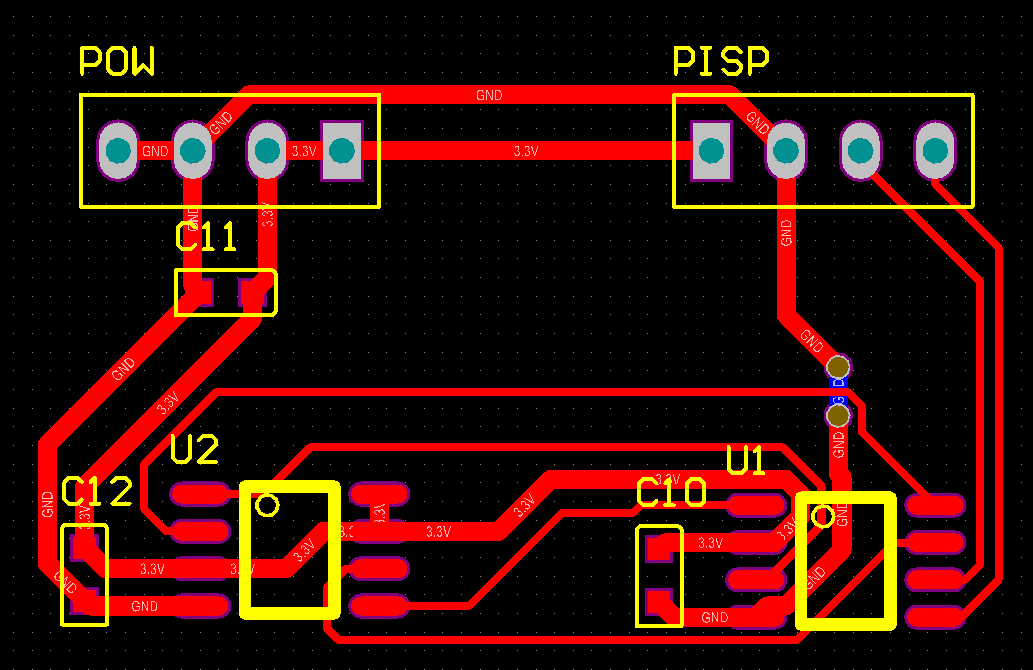

▲ 图1.1.1 PCB版图

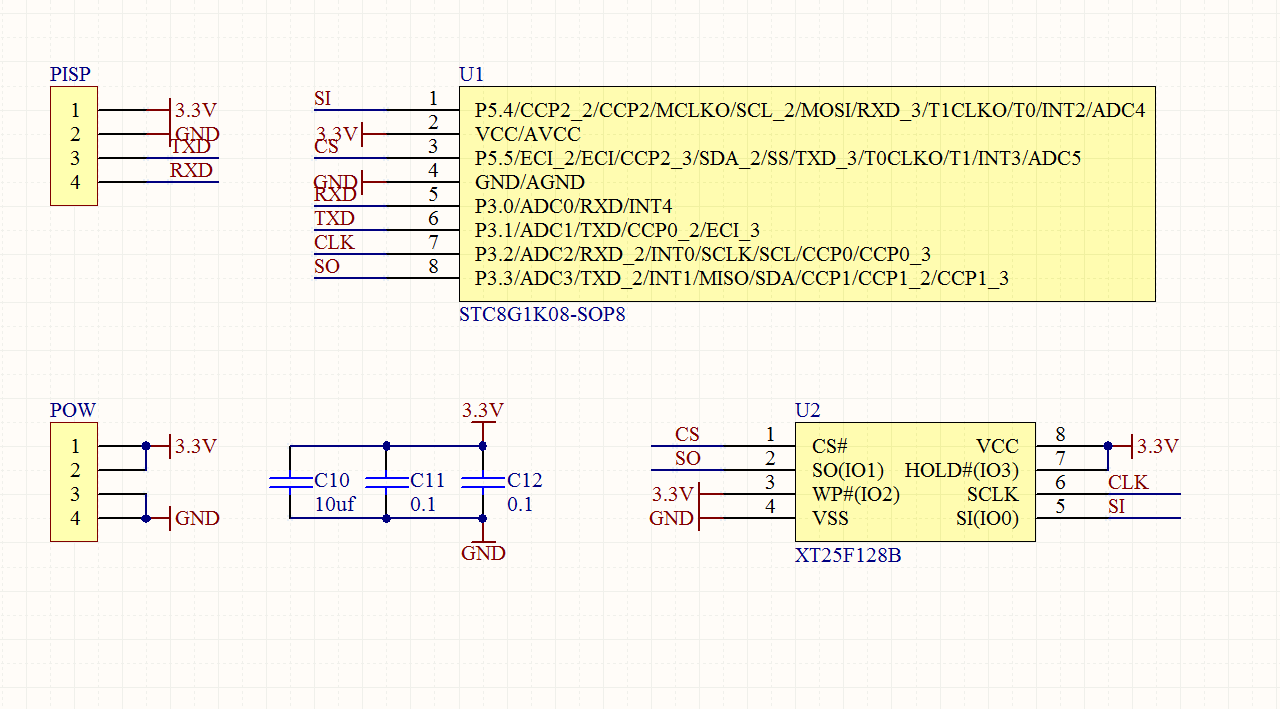

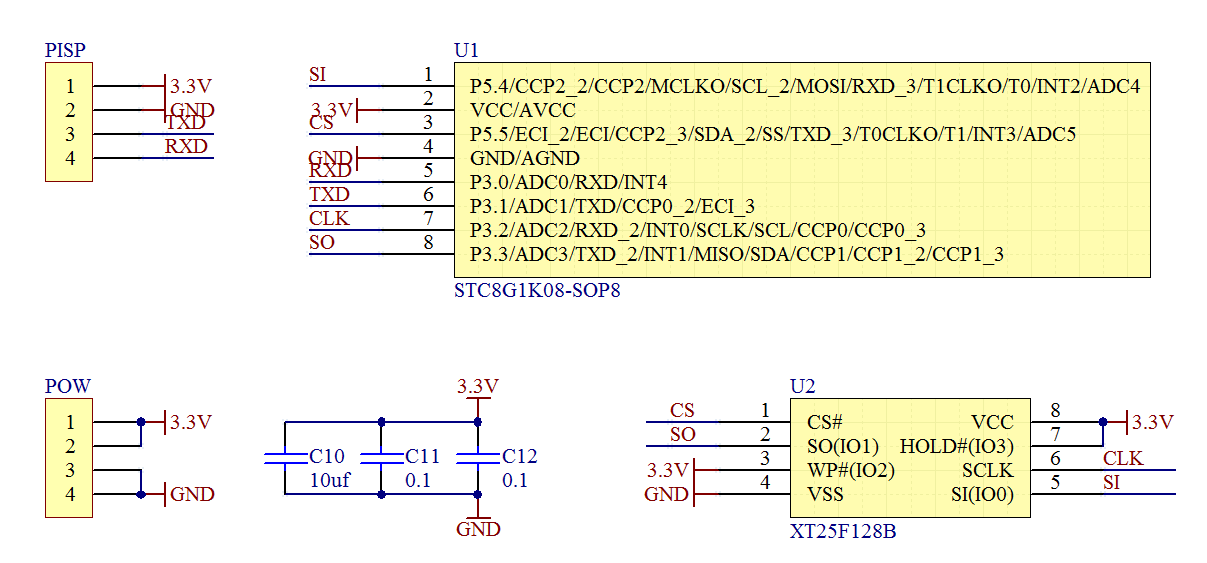

▲ 图1.1.2 测试电路板原理图

AD\Test\2024\XT25F128STC8G.SchDoc

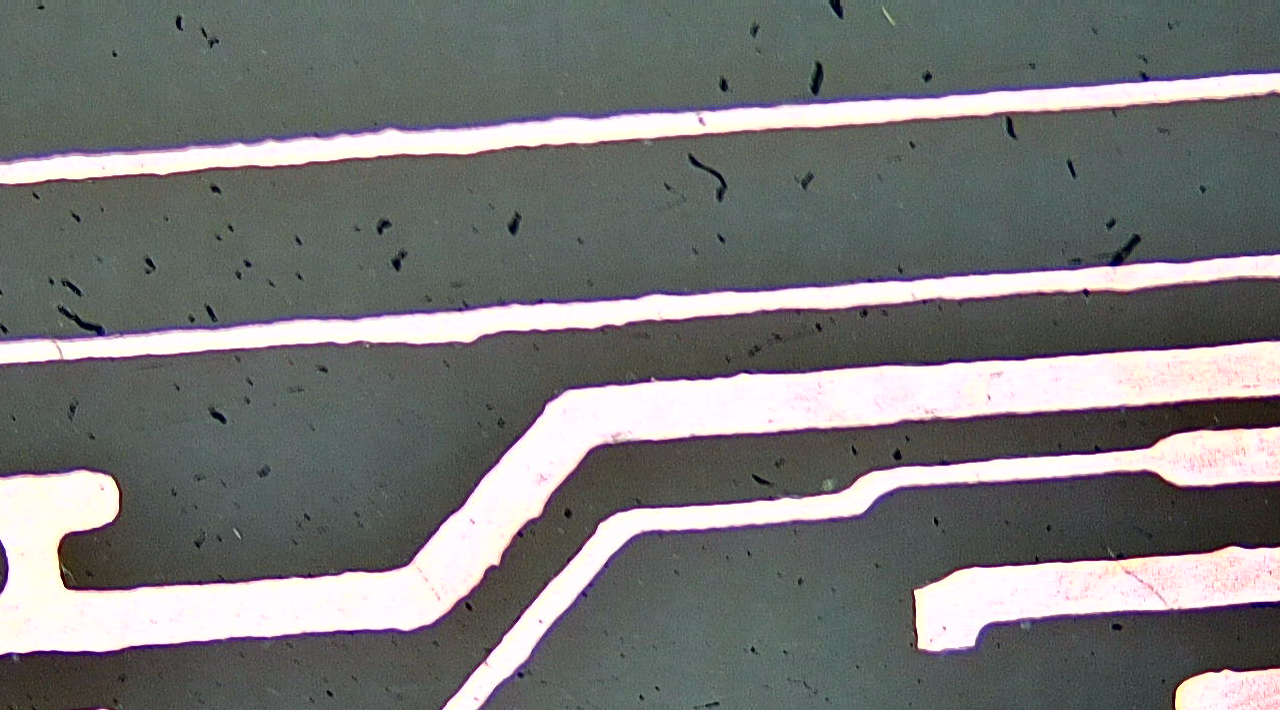

  一分钟之后， 得到测试电路板。  经过检查， 可以看到线路可能有点过度腐蚀， 线径变细了。

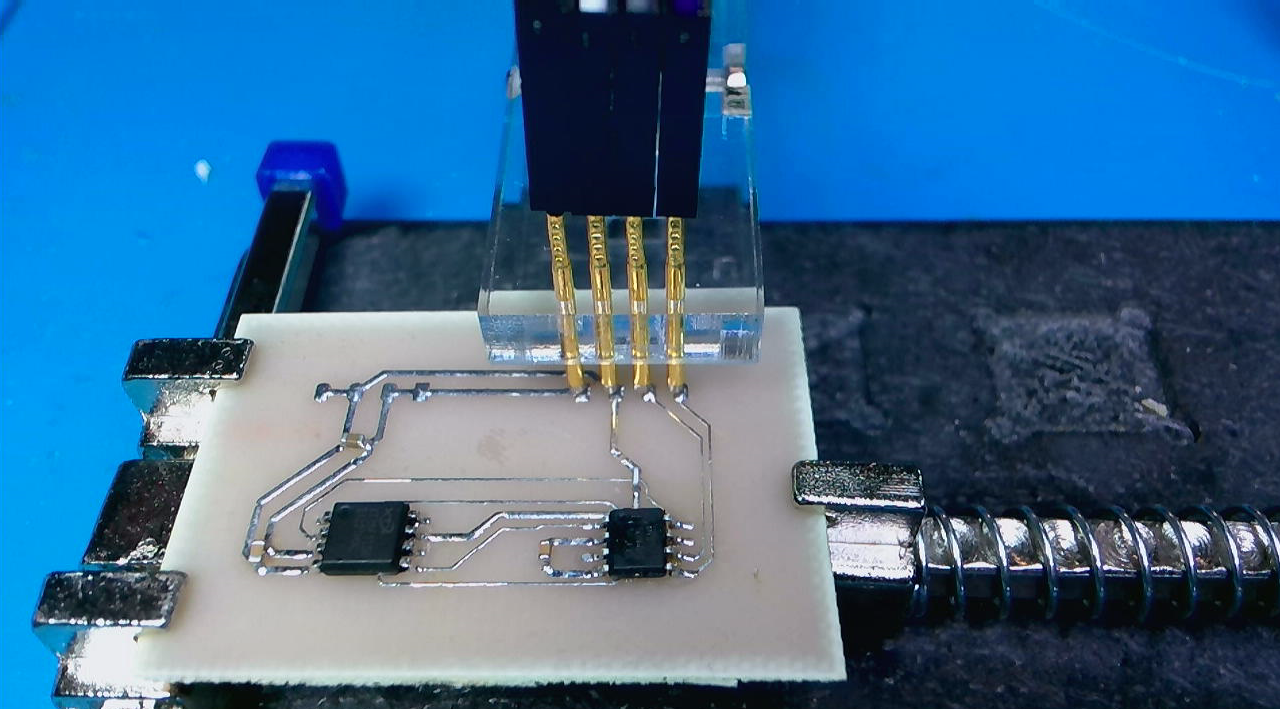

  焊接电路板， Flash 芯片的管脚比较宽，   普通的SOP8焊盘几乎容不下Flash芯片。  使用一个四芯探针夹子给电路进行程序下载。  下面进行软件编程测试。

二、软件编程

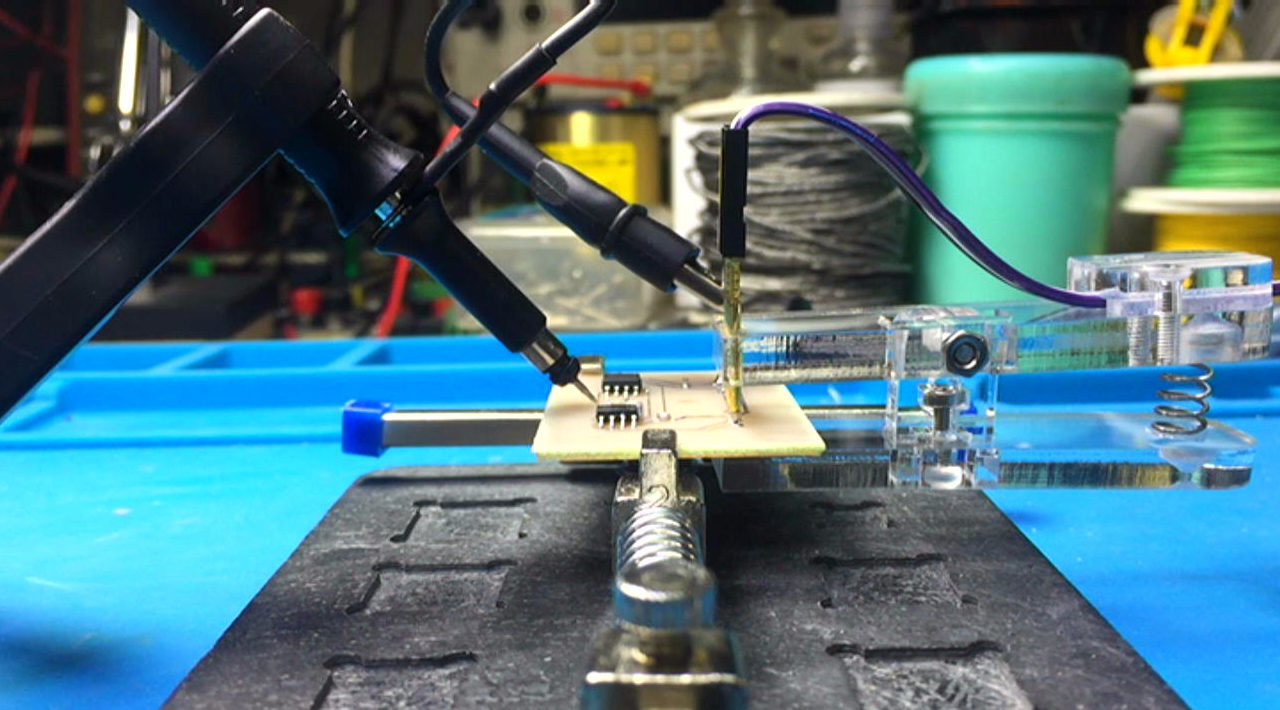

  对于 STC8G 单片机，  在SOP8封装下， 对应的SPI端口比较特殊。  它的SPI端口只有一个配置。  分别处于P5,P3两个端口。  因此需要对端口需要特殊的初始化。  测试SPI 时钟端口。 可以看到输出信号正常了。

C51\STC\Test\2024\XT25F128B\XT25128B.uvproj

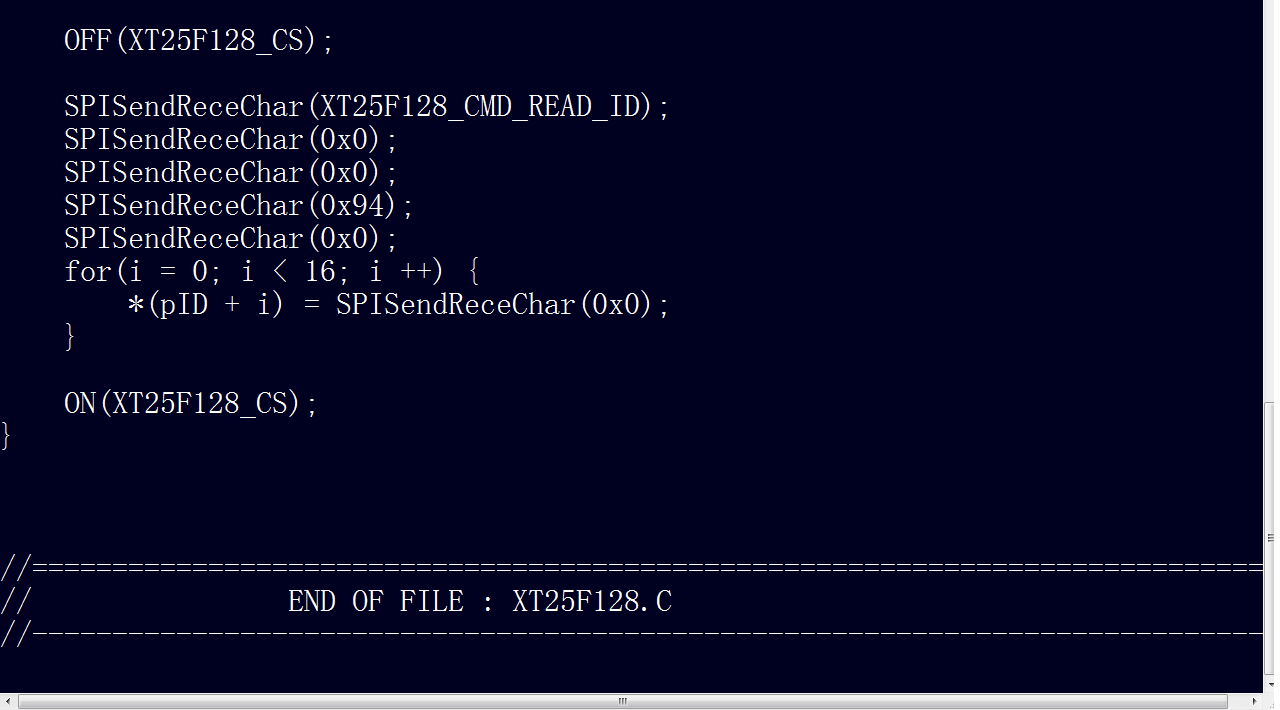

  编程读取器件的 128 bit 的唯一编码。 读取之后， 显示读取的 128 bit 的编码。  这是读取设备制造商的ID 和 设备ID 号码。 至此， 初步说明软件读取是正确的。



※ 总  结 ※

---

  今天时间太晚了， 对于 XT25F128编程测试，  留作明天进行测试。  今天的实验就先到此为止。

---
