摘要：有的振动测试行业同行除了要测试结果，也愿意交流一下计算的过程，涉及到的计算知识比较多，有的也难以理解。为了让大家尽可能简单地理解这些概念，今天开始就逐步分享一些大白话振动测试知识。本篇讲冲击响应谱。

图片来源于网络

一、冲击响应谱的来历

为了检验可靠性，很多产品需要做冲击实验。

对于易于实现的实验，可以用真实工况或简单的实验装置（如冲击锤）等实现。

但有很多情况下实验难度是太大，不易直接实现，比如冲击强度超大等。

人们便想到了用替代方法进行检测，也就是冲击响应谱。

冲击响应谱是对设备实施抗冲击设计的分析基础，也是控制产品冲击环境模拟实验的基本参数。

大白话：冲击响应谱就是检测一下产品到底能够有多“扛揍”。



二、冲击响应谱和真实工况检测

要想弄明白冲击响应谱和真实工况检测的区别，需要了解三个基本知识点：

1） 怎样确定损伤程度

如果两种方法下冲击使被测工件产生的位移相当，则认为损伤程度相同。

2） 用易于实现的激励（如振动台输出的振动）代替不易实现的冲击

前提是两者对被测工件的损伤程度相当。为了方便后续表达，我们姑且称前者为实验激励，后者为真实冲击。

3） 针对每个待测工件，都建精细化动力学模型，然后用真实冲击来求实验激励显然无法实现

于是学者们采用一个理想的统一的标准工件：频率从零到正无穷的理想工件。

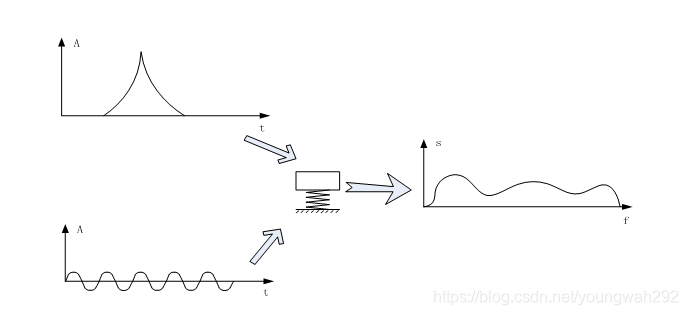

如果实验激励和冲击让这个理想工件在各个固有频率处产生的位移相当，就OK了。

三、怎么实验？

也许有人觉得以上说法还是不够清楚直白，那咱再解释一下实验步骤：

1） 测试真实工况下的冲击信号



2）根据所测冲击信号求解冲击响应谱

按照冲击响应谱等效的原则，理论计算或通过反复试验，在实验室环境下复现冲击响应谱。

至于计算或复现方法，理论性较强，这里就不详细解释了，可以参考《冲击手册》。

注意：a 实验激励不唯一，需要根据自己的实验装置的参数选择，一般选择振幅最小的。

          b 个别版本的《冲击手册》公式有误，建议多参考两本。





3） 将被测工件固定到振动台上，用上步求得的实验激励信号驱动振动台

观察工件是否损伤。
