一、bootloader的任务

本系列笔记主要记录我学习汽车电子的bootloader程序开发中做的笔记，我学习的芯片是英飞凌的aurix系列的tc377，tc234，tc222，这主要是涉及到两块的东西，驱动程序和协议栈（我学习的是uds协议），前面几篇笔记是我学习的stm32的bootloader。

bootloader的目的是OTA，即为了给板子上面的程序（app）进行升级，这个是bootloader的主要任务。ps：一般不会对bootloader本身进行更新。

有的程序中有双bootloader的设计，不过需要有硬件支持，比如板子上有rom空间，一上电后先执行rom中的程序，然后到指定的flash位置去判断执行哪一个bootloader，如果没有硬件支持，一上电就会只去第一个bootloader的位置执行程序，第二个bootloader就失去了意义。

Linux中的bootloader程序的任务有，1、初始化硬件：比如设置时钟、初始化内存；2、启动内核：从flash读出内核，存入内存，给内核设置参数，启动内核；3、调试作用：在开发产品时经常需要调试内核，使用bootloader可以方便地更新内核。

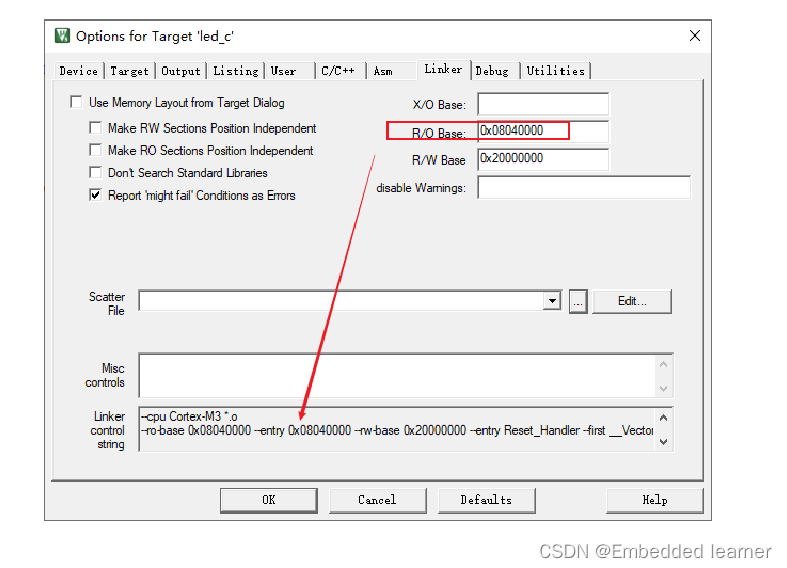

单片机以stm32f103使用keil举例，假设我们要把程序下载到0x08040000中去，那么我们单击下载后，程序就会被下载到这个地址中去。

二、bootloader开发的基础知识

这里有4个基础概念，需要我们了解了解，段的概念，重定位的概念，散列文件的概念，异常向量的概念。

段的概念

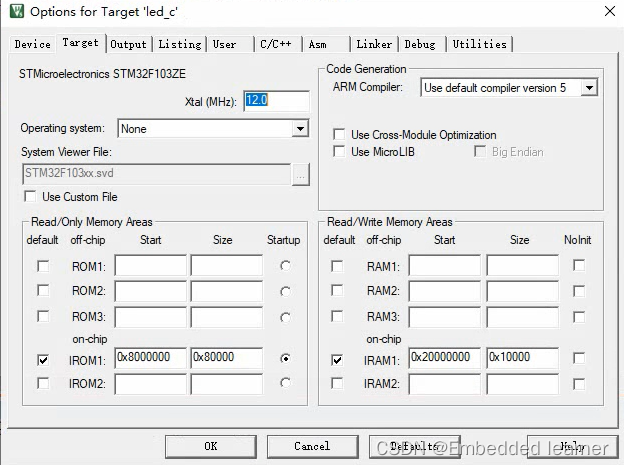

const修饰的全局变量和没有修饰的全局变量是有区别的，用const修饰过的变量是常量，会保存在rom中，没有用const修饰过的变量保存在ram中，对于stmf103来说就是，下图中的两个空间。

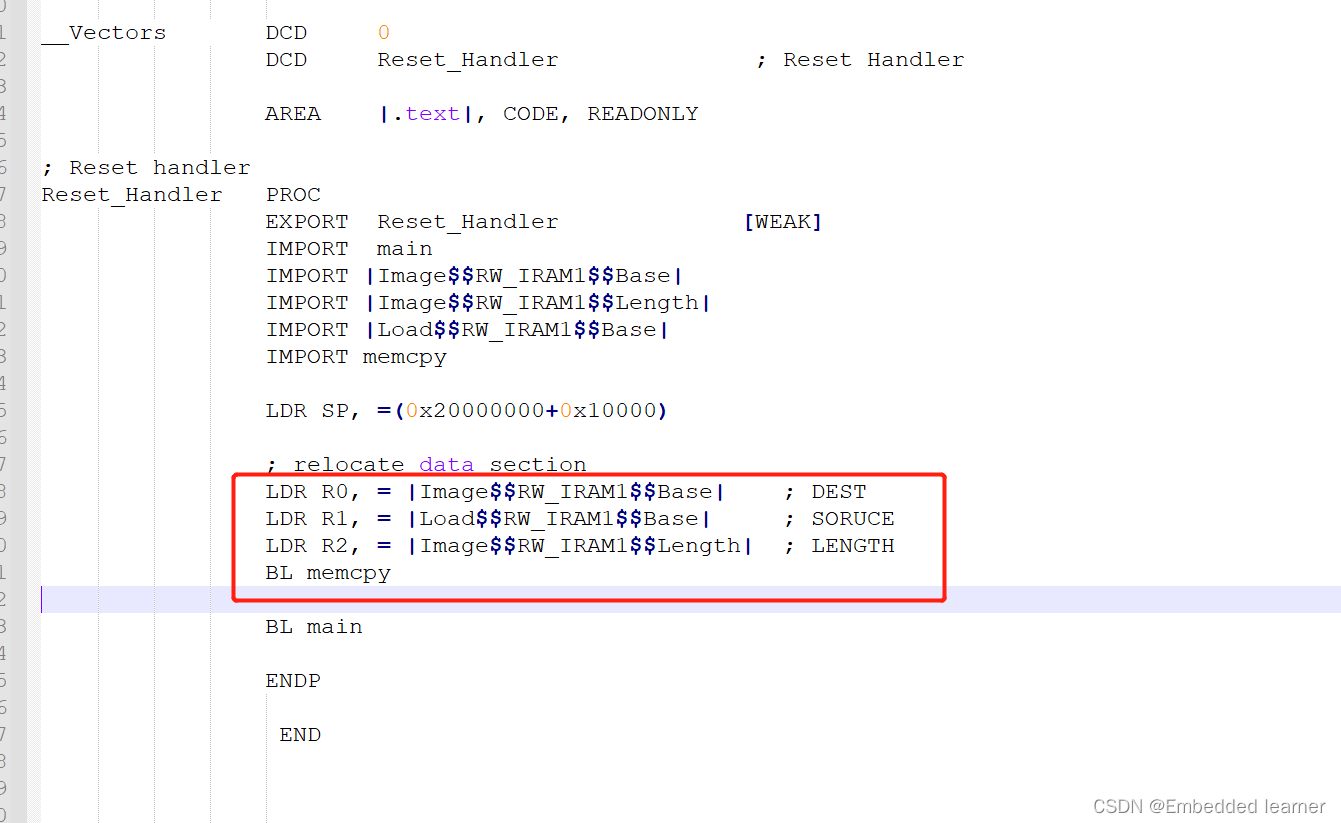

我们需要在设置完sp指针后（即第一条语句之后），进入main函数之前，应该要重定位，重定位分为两块，一是代码，代码可以放在rom上面运行；二是数据（可读可写的数据），我们要把rom上面定义为可读可写的数据复制到ram上面去。

所以我们的程序可以分为几个段：

代码段（ro-code）：就是程序本身，不会被修改
可读可写的数据段（rw-data）：有初始值的全局变量、静态变量，需要从rom复制到内存。
只读的数据段（ro-data）：可以放在rom上，不需要复制到内存。
bss段或zi段：

初始值为0的全局变量或者静态变量，没必要放在rom上，使用之前清0就可以了

未初始化的全局变量或者静态变量，没必要放在rom上，使用之前清0就可以了
局部变量：保存在栈中，运行时生成
堆：一个空闲空间，使用malloc函数来管理它，malloc函数可以自己写，堆并不是必须的

重定位的概念

保存在rom上的全局变量的值，在使用前要复制到内存，这就是数据段重定位。
想把代码移动到其他位置，这就是代码重定位。
重定位的本质就是移动数据

散列文件的概念

把代码段、只读数据段、数据段，移动到它的链接地址处，也就是复制。

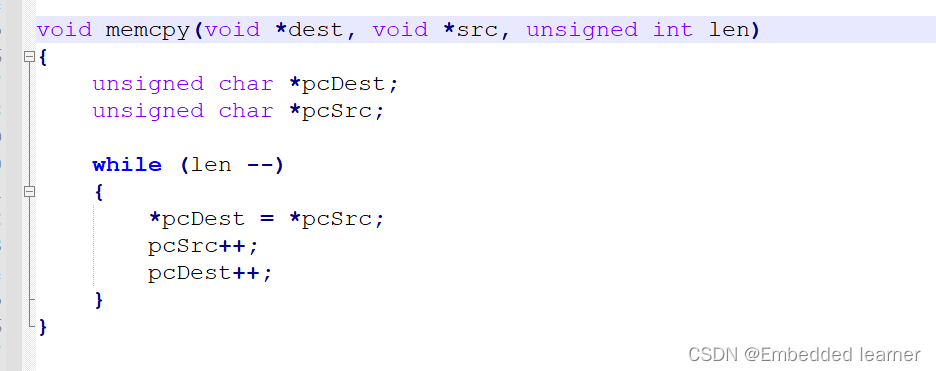

我们需要注意，对于数据复制来说三要数是，源，目的，长度，

数据保存在哪里？加载地址
数据要复制在哪里？加载地址
长度

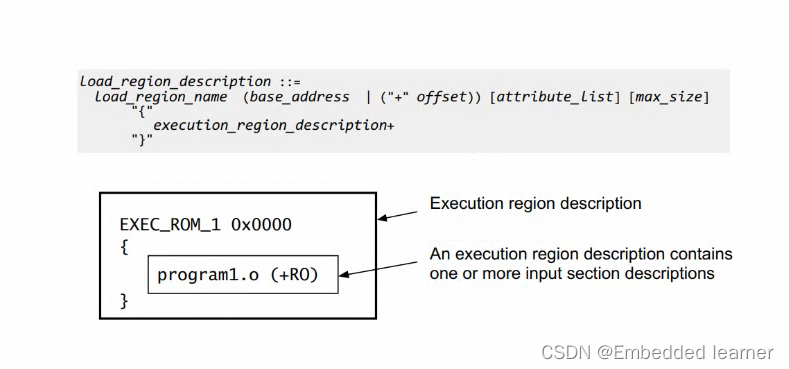

在keil中使用散列文件来描述这些信息，分散排列，在STM32F103这类资源紧缺的单片机芯片中，代码段保存在Flash上，直接在Flash上运行（当然也可以重定位到内存），数据段保存在Flash上，使用前被复制到内存上。

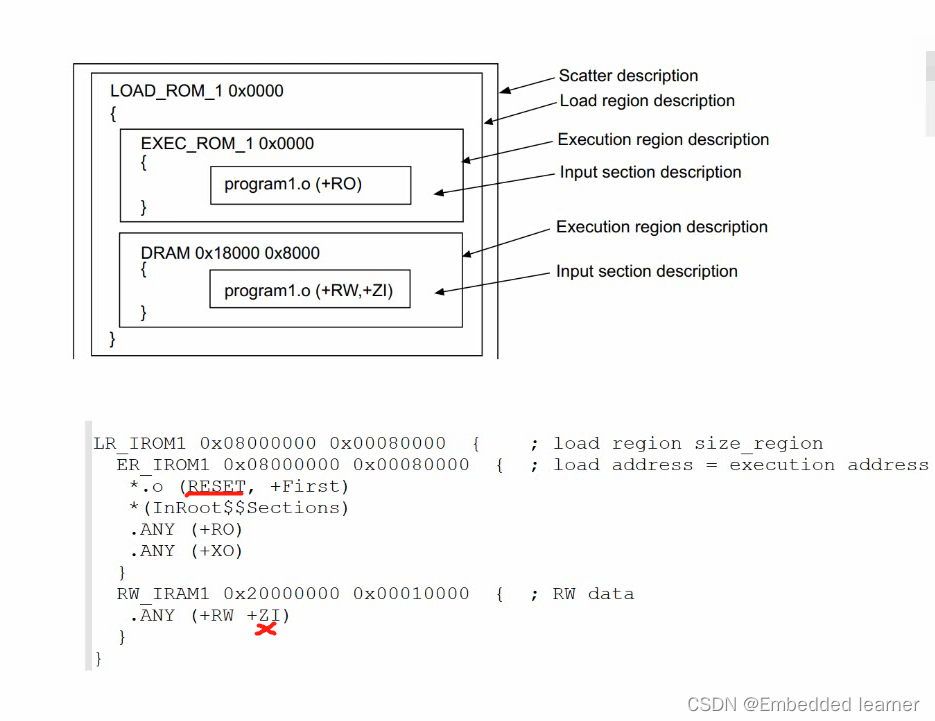

可以从上面的图片中分析出三要素来，在加载域中有两个可执行域，第一个可执行域的源地址是0x0800 0000，目的是0x0800 0000，长度则是由这个可执行域中的所有具体文件大小之后决定的；第二个可执行域的源地址是紧随第一个之后，目的是0x2000 0000，长度则是由这个可执行域中的所有具体文件大小之后决定的。简述就是，要把可读可写的数据复制到内存ram上面去。

异常向量（待补充）

如果板子上面有bootloader程序，同时板子的ram 内存比较大，那么我们可以把应用程序放在外部的flash，bootloader放在内部flash，这样的设计，cpu的地址线和数据线可以访问到内部的flash、ram、spi控制器等等，而没办法直接访问到外部flash。

对于stm32来说，startup文件是bootloader程序的一部分。

看门狗会监控整个系统，如果系统崩溃，没人设置看门狗的话，看门狗会让整个程序复位。

bootloader获得新的app程序时，同时也会获得校验码，bootloader会对app程序重新计算校验码，校验码一样表示获得了正常的app。

bootloader做好以后可以使用串口升级，可以使用蓝牙升级，也可以使用can总线升级。

三、最简单的bootloader程序

第一种是最简单的bootloader，如果bootloader和app都在烧写在内部flash内存里面，app也在flash上直接运行，那么bootloader可以直接跳转到app的地址里面去执行程序，下面是c语言的版本。

void (*app) (void);
app = (void (*)(void))addrA;
app();

举个例子，如果跳转的地址是0x08040000，如果板卡的芯片使用的指令集是thumb指令（比如cortex-m3），那么代码应该是app=(void(*)(void)0x08040001)，如果指令集是ARM指令集，代码为app=(void(*)(void)0x08040000)。

下面是汇编的版本

LDR PC = addrA

第二种常见的情况就是app烧写在flash上，app应该在ram内存里运行，app或者是bootloader需要把app拷贝到内存ram中去，如果是bootloader拷贝的，那么bootloader要跳转到内存ram中去执行app；如果是app自己把自己复制到内存中去的，那么bootloader直接跳转到app的位置就可以了。

第三种情况，硬件支持重新设置vector地址，可以在应用程序中，设置对应的寄存器（cortex-m3对应的寄存器是SCB寄存器，SCB->VTOR，直接设置SCB->VTOR=app下载的地址），指定中断向量表的位置；如果硬件不支持重新设置异常地址，cpu永远只使用原来的vector，a判断有无新的vector，b老函数调用新vector的函数。

四、使用汇编跳转

bootloader需要一个中断向量表，app也需要给他指定一个中断向量表。

在这里给出韦东山老师编写的最简单的bootloader程序（含汇编程序），即从bootloader中跳转到app程序中去，以stm32f系列为例，bootloader程序放在0x08000000，app程序放在0x08040000，下面这个是main.c的程序。


#include "uart.h"

extern void start_app(unsigned int new_vector);


int mymain()
{
	unsigned int new_vector = 0x08040000;

	uart_init();

	putstr("bootloader\r\n");

	/* start app */
	start_app(new_vector);

	return 0;
}

下面是start.s的代码


                PRESERVE8
                THUMB


; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
				EXPORT  __Vectors

__Vectors       DCD     0
                DCD     Reset_Handler              ; Reset Handler

				AREA    |.text|, CODE, READONLY

; Reset handler
Reset_Handler   PROC
				EXPORT  Reset_Handler             [WEAK]
                IMPORT  mymain

				LDR SP, =(0x20000000+0x10000)
				BL mymain

                ENDP

start_app   PROC
				EXPORT  start_app

				; set vector base address as 0x08040000
				ldr r3, =0xE000ED08
				str r0, [r3]

				ldr sp, [r0]      ; read val from addr 0x08040000
				ldr r1, [r0, #4]  ; read val from addr 0x08040004

				BX r1

                ENDP


                 END

在主函数中调用了start_app程序，这是一个编写在汇编文件中的函数，在c程序的函数中，函数的第一个参数保存在r0寄存器中，第二个参数保存在r1寄存器中，这里我们用到了一个参数，这个参数就在r0中；在start_app函数中主要做了三件事情，第一，重定位vector，即在跳转之前给app程序重新设置中断向量表的位置，第二，设置sp栈顶指针，即从要跳转的地址中取出第一个值赋给sp指针，第三，设置pc指针，即从要跳转的地址中取出第二个值赋给pc指针，实现跳转。设置栈顶的指针本来是由m3的硬件实现，在这里是我们是以软件的形式实现的。

如果在bootloader中没有设置中断向量表的值，可以在app程序中进行设置。

app的程序可以任意选取对应芯片程序即可，注意改掉对应的keil设置。

在这里我有问题还没有解决，1、多核单片机的bootloader怎么进行引导？和单核单片机类似吗？

2、其他芯片的第一条指令也是设置sp指针吗？如果不是，那是什么呢？
