二. iPhone抓HCI数据包的方法

在实际开发过程中，可能我们想知道iPhone跟三方产品的蓝牙交互结果，但是无奈抓不了HCI log，air log也无法获取Linkkey导致看不了交互流程，所以基于这个痛点，我找到了一种可以做到的方法，只是门槛有点高，需要mac电脑以及MFI账户才行！且听我娓娓道来！如果搞不到Mac电脑跟MFI账户的人自行绕道，告辞！！

此部分的主要用途是用来抓iPhone的HCI数据，有以下几个用途：

• 了解iPhone蓝牙的流程
• 如果研发过程中出现兼容性问题，可以通过HCI log来定位是iPhone的问题还是我们本地协议栈的问题
• 通过iPhone抓取的HCI log来找到Linkkey破解Air log，这个的用途是假设一个产品（是另外公司做的），想看看他跟iphone的交互流程，但是抓取的air log无法破解，这个时候这种方法就能用的上了

2.1 软件工具的准备以及安装

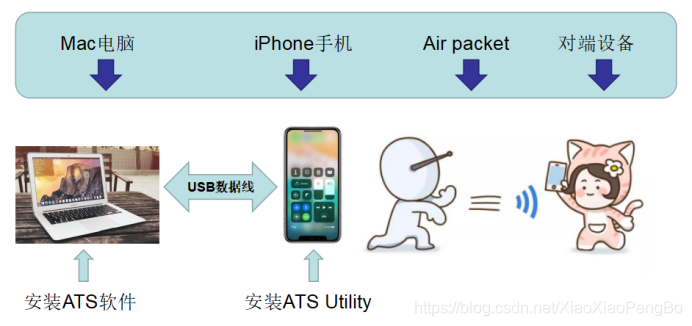

需要的设备：iPhone跟Mac电脑，示意图如下：

 MAC电脑通过一根USB线接到iPhone手机，然后安装下软件（软件以及MFI账户需要自己想办法，都是NDA资料，不方便泄漏）

• Mac电脑需要安装ATS软件，并且有MFI账户
• iPhone手机需要IOS在13以上，以及需要安装ATS Utility,并且同样需要有MFI账户

2.1.1 iPhone使用步骤：

① 安装完毕ATS Utility

② 打开ATS Utility,选择ATS tool

③ 打开ATS Tool，选择Tethered Bluetooth的INSTALL，此过程会填写MFI账户以及下载一个配置描述文件，下载下来

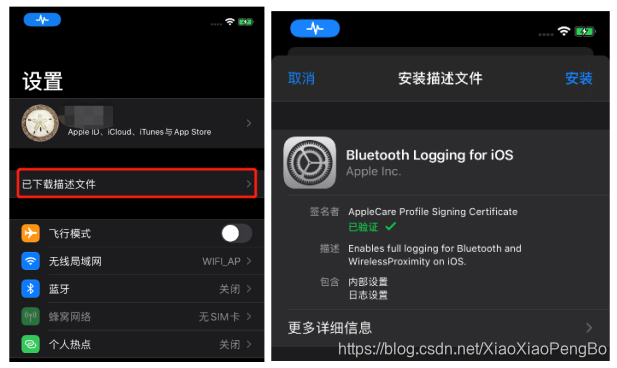

④ 然后打开iPhone的设置，会多一个已下载的描述文件，点进去点击安装！



至此iPhone这边已经安装配置完毕，我们来看下mac端的设置

2.1.2 Mac使用步骤：

① 安装完毕ATS

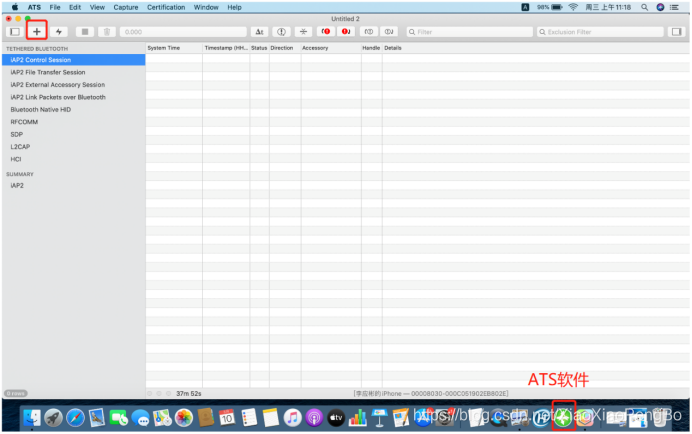

② 打开ATS，点击小+号

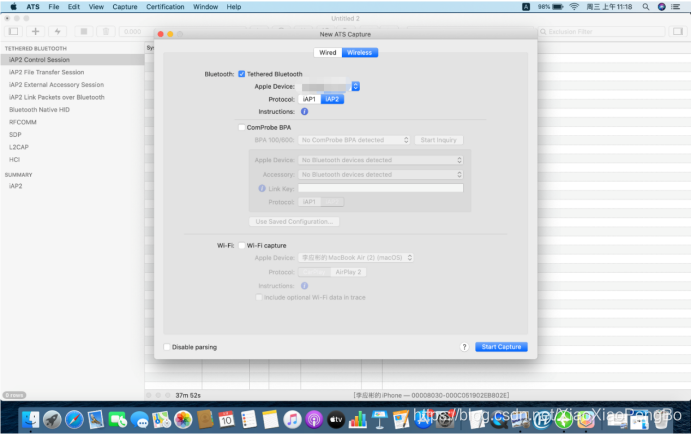

③ 打开后选择如图所Wireless 选项卡，在有设备的情况下选择Protocol选择IAP2

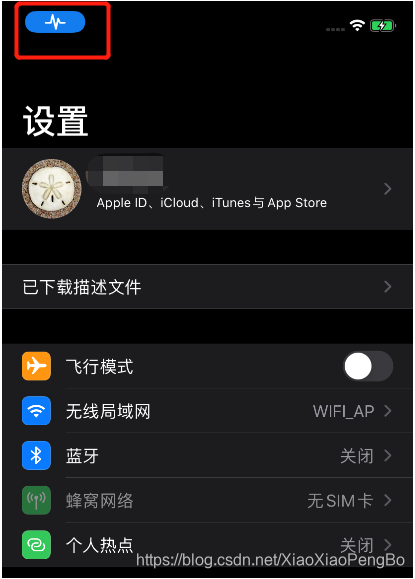

④ 点击Start Capture，此时选择后iPhone会出现这个符号

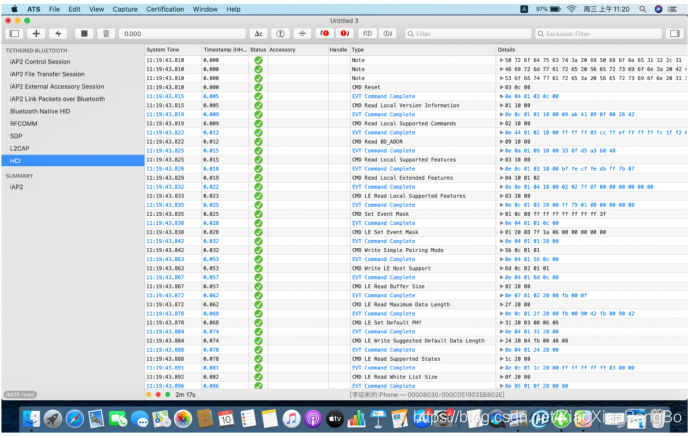

⑤ 然后正常操作蓝牙界面就会有数据了，他只有几个协议的解析，HCI,L2CAP,SDP,IAP，所以这个对我来说的主要用途只有两个，开发IAP2使用和抓取Linkkey，抓取的图片如下：

至此，你通过ATS可以看HCI的交互了，但是有一个弊端，这个主要是用来开发IAP2的，所以HCI的交互没有像Ellisys/Frontline/Wireshark协议显示那么齐全，所以最佳的的作用应该是看linkkey，解密air log，直接通过air log来看交互流程！​

​​​​​​​2.2 找到Linkkey的地方

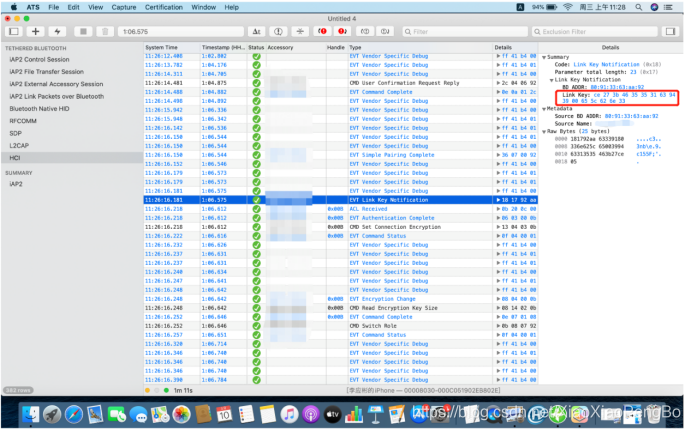

直接打开到的数据包，打开HCI部分，找到Linkkey Notification的HCI event，就能找到Linkkey了，如图

好了，完毕了！开始你的时间来揭开iPhone的神秘面纱吧！！
