CAD中有多少系统变量你知道吗？我也不知道，总之就很多，其中有一些是经常用到的，例如捕捉，栅格等。

而今天要说的就是这个栅格的问题了，很多小伙伴说他明明已经打开了栅格的系统变量，但是绘图区却没有显示，怎么回事呢？

说起来还真的有几种原因，系统的或者人为的。

1、不是不显示，而是当前绘图界面的比例被放大了很多倍，笼统地总结一下就是，人家栅格最小的格子都被你放大了，变得比你显示器还大，那么就你所看到的绘图界面肯定是感受不到栅格的。

2、栅格通常只再图纸界限范围内显示，你首先检查一下你的limits(图纸界限)，看范围多大，如果你的图形根本就在图纸极限外，那就看不到了。

3、CAD高版本栅格用网格线替代了栅格点，并且可以自适应升级，而且默认设置是：显示超出界限的栅格，只要打开栅格，无论视图放多大，都可以看到栅格线。

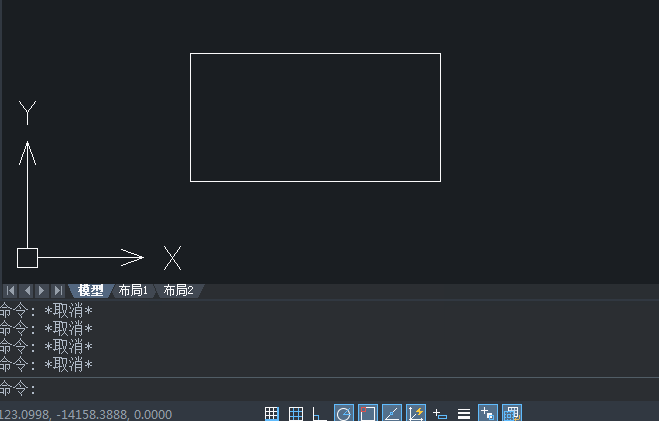

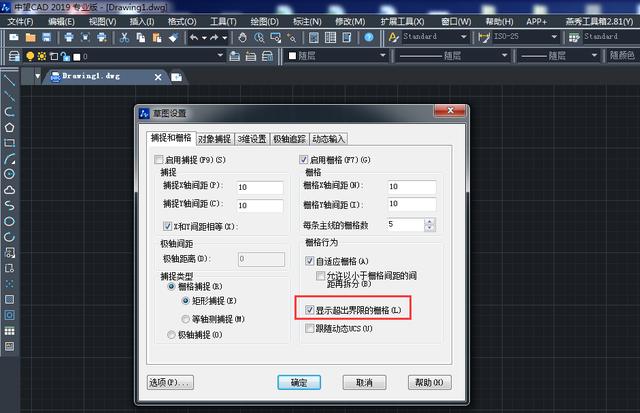

如果想只在图纸界限内显示栅格，右键单击栅格按钮，在对话框中取消勾选“显示超出界限的栅格”就可以了。
