Cocos Creator 开发实战——射线测试

       近期写了一款基于射线测试的小游戏，本篇会介绍射线测试知识和一些坑，保证大家会用并且避免引擎bug。

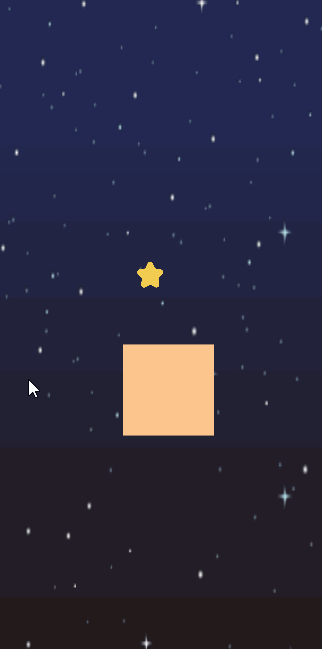

       国际惯例先上效果

射线测试基础知识

       先看一遍官网，在页面的最下面部分。射线测试需要用到物理引擎，接下来开始教学。

开启物理引擎

       物理系统默认是关闭的，如果需要使用物理系统，那么首先需要做的事情就是开启物理系统，否则你在编辑器里做的所有物理编辑都不会产生任何效果。

onLoad () {
	cc.director.getPhysicsManager().enabled = true;
},

添加物理碰撞物体

• 添加组件

  用到的是物理引擎 添加的碰撞体必须是物理组件里的碰撞体
  添加组件-》物理组件-》Collider组件-》Box

       type设置撑Static
       否则会有重力自己下落

通过触摸点触发射线测试

代码挂载在Canvas节点下

onLoad () {
    cc.director.getPhysicsManager().enabled = true;
    //添加触摸监听 通过触摸点讲解射线测试
    this.node.on('touchstart', this.TouchStart, this)
},

TouchStart (event) {
    //获得触摸点本地坐标位置
    let p1 = event.getLocation()
    //射线测试结束点位置 从开始点向右发射:x坐标增加1000 射线测试
    let p2 = cc.v2(p1.x+1000, p1.y)
    this.rayTest(p1, p2)
},

rayTest (p1, p2) {
    var results = cc.director.getPhysicsManager().rayCast(p1, p2, cc.RayCastType.Closest);

    for (var i = 0; i < results.length; i++) {
        //两点之间检测出来的点的数组
        var result = results[i];
        //射线穿过的是哪一个碰撞体。
        var collider = result.collider;
        //射线穿过的碰撞体的世界坐标
        var point = result.point;
        //碰撞体在相交点的表面的法线向量。
        var normal = result.normal;
        //相交点在射线上的分数。
        var fraction = result.fraction;
		//打印出碰撞点的坐标
		cc.log('point:', point)
    }
},

检测类型介绍

• cc.RayCastType.Any
  检测射线路径上任意的碰撞体，一旦检测到任何碰撞体，将立刻结束检测其他的碰撞体，最快。

• cc.RayCastType.Closest
  检测射线路径上最近的碰撞体，这是射线检测的默认值，稍慢。

• cc.RayCastType.All
  检测射线路径上的所有碰撞体，检测到的结果顺序不是固定的。在这种检测类型下一个碰撞体可能会返回多个结果，这是因为 box2d 是通过检测夹具(fixture)来进行物体检测的，而一个碰撞体中可能由多个夹具(fixture)组成的，慢。更多细节可到 物理碰撞组件 查看。

• cc.RayCastType.AllClosest
  检测射线路径上所有碰撞体，但是会对返回值进行删选，只返回每一个碰撞体距离射线起始点最近的那个点的相关信息，最慢

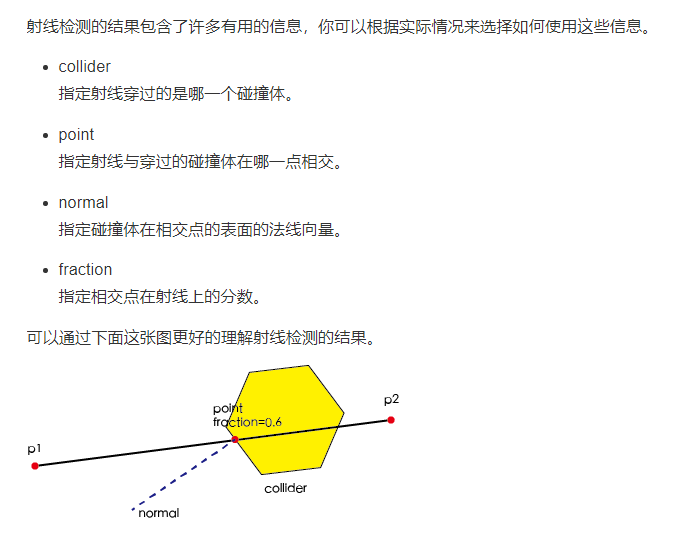

result返回值介绍

实际开发过程中的坑

cc.director.getPhysicsManager().rayCast(p1, p2, cc.RayCastType.Closest);

       这句话会出现bug，原因是因为运行加载的时候物理引擎这部分没有加载完成，所以底层封装的变量没有new出来。
       解决方法： 加一个计时器。

 this.schedule(function() {
     this.rayTest()
 }, 0.01);

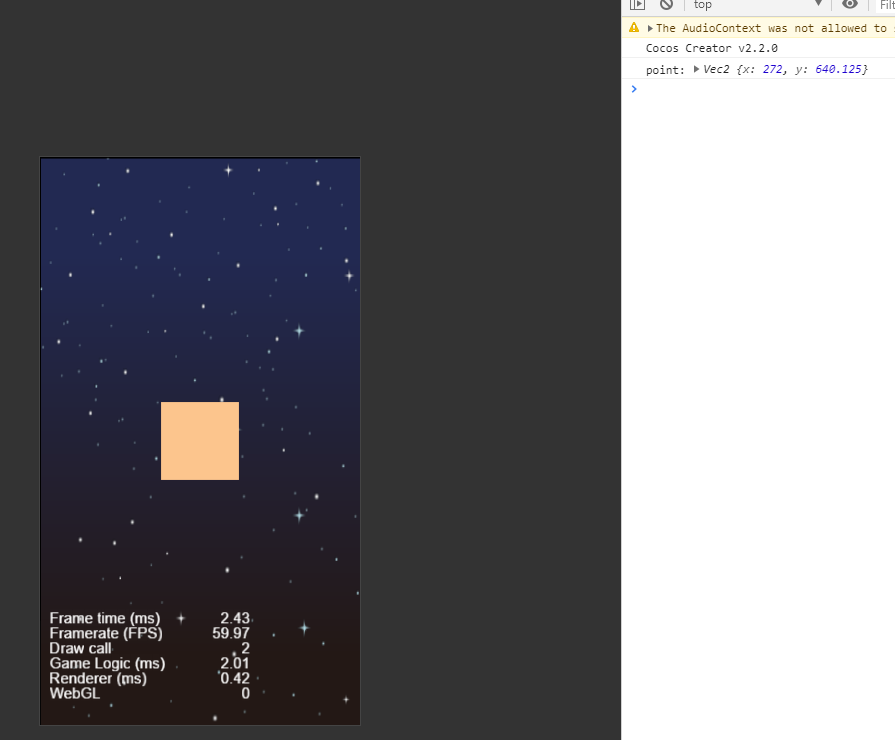

结果

在这基础上增加表现形式

创建一个星星 检测到射线测试的点 自动移动到检测点的位置

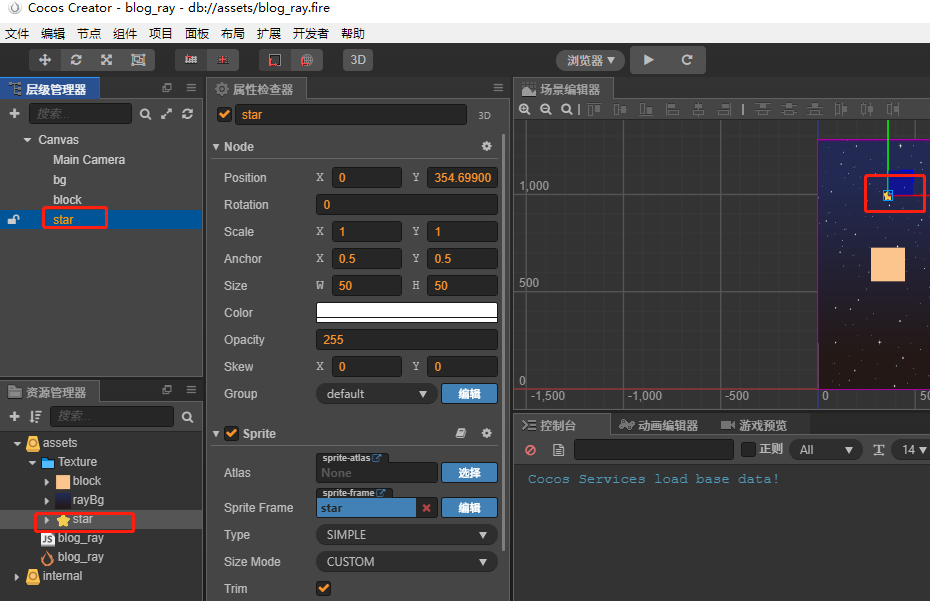

• 拖拽进入场景

• 移动

properties: {
    m_star: cc.Node,
},

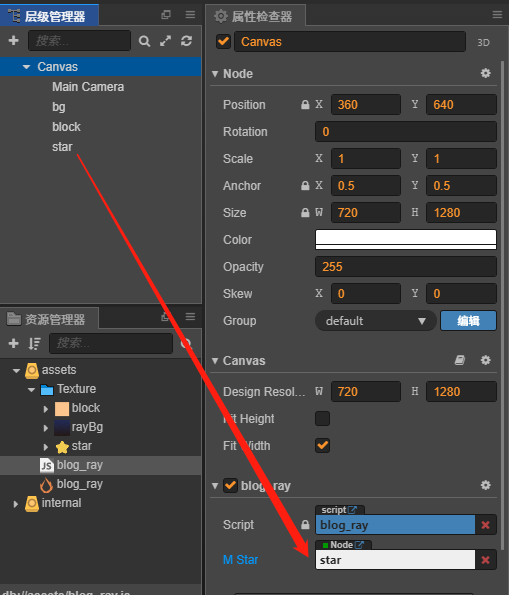

       拖入星星

    rayTest (p1, p2) {
        var results = cc.director.getPhysicsManager().rayCast(p1, p2, cc.RayCastType.Closest);

        for (var i = 0; i < results.length; i++) {
            //两点之间检测出来的点的数组
            var result = results[i];
            //射线穿过的是哪一个碰撞体。
            var collider = result.collider;
            //射线穿过的碰撞体的世界坐标
            var point = result.point;
            //碰撞体在相交点的表面的法线向量。
            var normal = result.normal;
            //相交点在射线上的分数。
            var fraction = result.fraction;

            // cc.log('point:', point)

            //世界坐标转成当前节点坐标
            let localPos = this.node.convertToNodeSpaceAR(point)
            //移动
            this.m_star.runAction(cc.moveTo(1,localPos))

        }
    },

结果

       基础教程到这结束了，可以在这基础上增加很多效果，比如用一根光线表示出虚拟的射线做一些动作等。
       小编用射线检测做了一款小游戏，还在申请软著中，上线后会出教程并公布源码，感兴趣可以关注微信公众号。
       需要本篇的资源请回复关键字：射线测试。
