FSRCNN是SRCNN的加强版，对其网络结构进行了优化，主要目的是降低计算成本，加快其运行速度。在保持良好性能的同时，在通用CPU上实现实时性能。此外，还提出了一种相应的转移策略，用于跨不同放大因子的快速训练和测试。
文章指引：https://arxiv.org/abs/1608.00367

Abstract

1、作者旨在加速现有的SRCNN，并提出了一种紧凑的沙漏形CNN结构，以更快更好地实现SR。
2、FSRCNN模型的速度比SRCNN提高了40倍以上，并且图像恢复质量更高。
3、作者还提出了一种转移策略，用于应对不同的放大因子的训练和测试。

1 Introduction

  超分辨率卷积神经网络（SRCNN）有着简单的网络结构和良好的恢复质量。但就实际应用而言，其运行速度远不能达到实时性的性能要求（24fps）。例如要将$240\times 240$图像的放大3倍，SRCNN的速度约为$1.32fps$。也就是说，至少要对SRCNN加速至少17倍，且在保证性能的前提下。当然不能仅通过减少参数来实现加速，这会严重影响图像恢复的质量。

  作者对网络结构进行深入研究时，发现限制其运行速度的两个固有限制。

1. SRCNN在预处理时，需要使用双三次插值将原始LR图像上采样到所需大小(HR图像大小)，作为网络的输入。计算复杂度与HR图像大小成正比。

2. SRCNN采用较宽的映射层，映射精度可以显著提高，但代价是运行时间，会极大的拖慢网络速度。

针对第一个问题，作者直接将原始LR图像作为输入，并采用反卷积层来代替双三次插值，并将其放在网络的末端。那么网络的计算复杂度就与原始LR图像大小成正比。对于放大因子n，与插值LR图像进行卷积的计算成本将是对原始LR图像卷积成本的$n^2$倍 。加速度将非常显著，将快大约$n^2$倍。

针对第二个问题，作者在映射层的开头和结尾分别添加了一个收缩层和一个扩展层，以限制低维特征空间中的映射数量。此外，还将单个宽映射层分解为几个层。这个结构的整体形状看起来像沙漏，整体对称，两端厚，中间细。

  快速超分辨率卷积神经网络FSRCNN，其速度比SRCNN-Ex提高了40倍以上，性能甚至优于SRCNN-Ex。同时还提出了一个小型FSRCNN网络（FSRCNN-s），其恢复质量与SRCNN相似，但速度快17.36倍，可以在通用CPU上实时运行（24fps），且仍能获得优异的性能。

  除了速度上的显著提高外，FSRCNN还可以在不同缩放因子的条件下快速训练和测试。具体地说，在FSRCNN中，所有卷积层（除反卷积层外）都可以由具有不同放大因子的网络共享。在训练期间，使用经过良好训练的网络，只需微调反卷积层，就能获得另一个放大因子的网络。在测试过程中，只需要做一次卷积运算，并使用相应的反卷积层将图像上采样到不同的尺度。

2 Methods

本节将详细介绍如何逐层重新构造FSRCNN网络以及各个参数的由来、复杂度对比。

首先我们回顾一下SRCNN的结构：
  SRCNN一共有三层卷积：特征提取层 - 非线性映射层 - 重建层
  原始图像LR经过预处理(双三次插值)作为网络的输入。
  特征提取层： 从输入中提取图像特征，表示为高维特征向量。采用的是采用卷积核大小为$c\times f_1\times f_1\times n_1$
  非线性映射层： 将特征向量非线性映射到另一组特征向量，加深网络深度 卷积核：$n_1\times 1\times 1\times n_2$
  重建层： 聚集提取的特征，形成最终的输出图像。卷积核：$n_2\times f_3\times f_3\times c$
根据作者使用的参数,网络可以表示为 Conv(9，64，1) - ReLU - Conv(1，32，64) - ReLU -Conv(5，1，32)

FSRCNN
SRCNN主要有三个方面不同。
1. FSRCNN采用原始低分辨率图像作为输入，无需进行双三次插值。在网络末端引入反卷积层来完成上采样。
2. 将SRCNN中的非线性映射层替换为FSRCNN中的三个层，即收缩、映射和扩展。
3. FSRCNN采用更小的卷积核尺寸和更深的网络结构。

如图2所示，FSRCNN可分解为五个部分——特征提取、收缩、映射、扩展和反卷积。
特征提取层： 同SRCNN一样，从输入中提取图像特征，表示为特征向量。不同之处在于输入图像是原始LR图像，
收缩层： 为了减少网络参数数量，提高计算效率，采用1×1卷积核
映射层： 将上一层的feature map进一步做非线性映射处理。为了保持良好性能，使用多个3×3层来替换单个宽层。
扩展层： 收缩层的逆作用，为了保持与收缩层的一致性，仍采用1×1卷积核，其数量与特征提取层相同。
反卷积层： 完成图像的上采样。由多种自动学习的上采样核组成，这些核共同产生最终的HR输出。（可以参看2.1节最后的图3）

前四部分是卷积层，最后一部分是反卷积层。
为了更好地理解，将卷积层表示为Conv（fi，ni，ci），将反卷积层表示为DeConv（fi，ni，ci）
其中变量fi，ni，ci分别表示卷积核大小、卷积核数量和通道数量。
根据文章的参数设置网络表示为：（具体的参数设置会在下文说明原因）
Conv(5，d，1) - PReLU - Conv(1，s，d) - PReLU - m$\times$Conv(3，s，s) - PReLU -Conv(1，d，s) - PReLU -DeConv(9，1，d)

2.1 Parameters

由于整个网络包含非常多的参数，提前为不敏感变量指定一个合理的值，并保持敏感变量未设置。
（当变量的微小变化可能显著影响性能时，称其为敏感变量。）
这些敏感变量总是代表SR中一些重要的影响因素，下面具体描述如何来确定每个参数。

特征提取： $Conv（f_1，n_1，c_1）$
在SRCNN中，第一层的卷积核大小$f_1$设置为9。这是在上采样图像Y上执行的。（设SRCNN中输入的插值图像为Y，原始图像LR为Ys）。
因此使用5×5卷积核对Ys进行特征提取足以覆盖9×9卷积核提取图像Y的几乎所有信息。所以在FSRCNN中采用较小的卷积核尺寸$f_1=5$，能保证较小的信息损失，还能减少参数。
对于通道数，按照SRCNN将c1设置为1。
对于特征维度n1，将其表示为d——第一个敏感变量。
最后，第一层可以表示为 $\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}(5,\mathbf{d},1)$。

收缩： $Conv（f_2，n_2，c_2）$
在SRCNN中，非线性映射层由于LR特征维数d通常非常大，计算复杂度相当高，所以应用了1×1层以节省计算成本。出于同样的考虑，FSRCNN将卷积核大小设定为为$f_2=1$.
作为收缩层目的是降低特征维度d，所以采用较小的通道数，设置$n_2=s$，使LR特征维数从d降低到s。s是决定收缩水平的第二个敏感变量。这一步极大减少了参数数量。
第二层可以表示为$\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}(1,\mathbf{s},\mathbf{d})$。

非线性映射： $Conv（f_3，n_3，c_3）$
非线性映射层是网络贡献最大的一层，是影响SR性能的最重要部分。最重要的影响因子是映射层的宽度和深度。
首先，为了在性能和网络规模之间进行权衡，采用了中等大小卷积核$f_3=3$。然后，为了保持与SRCNN相同的良好性能，使用多个3×3层来替换单个宽层。映射层的数量是另一个敏感变量(表示为m)，它决定了映射的准确性和复杂性。为了保持一致，所有映射层都使用相同数量的卷积核$n_3=s$。（这个地方应该是对每组映射层进行了拼接或者相加，论文中作者没写 😐）
非线性映射部分可以表示为$\mathbf{m}\times \mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}(3,\mathbf{s},\mathbf{s})$。

扩展： $Conv（f_4，n_4，c_4）$
扩展层的作用与收缩层的作用相反，相当于收缩的逆。为了提高计算效率，收缩操作减少了LR特征维数。如果直接从这些低维特征生成HR图像，最终的恢复质量将很差。因此，在映射层之后添加一个扩展层来扩展HR特征维度。
为了保持与收缩层的一致性，还采用了1×1卷积核，其数量与LR特征提取层相同。
与收缩层Conv（1，s，d）相反，扩展层是 $\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}(1,\mathbf{d},\mathbf{s})$。

反卷积： $DeConv（f_5，n_5，c_5）$
使用一组反卷积核对之前的特征进行上采样和聚合。反卷积可以看作是卷积的逆运算。
卷积核与图像以步长k卷积，输出为输入的1/k倍。相反，如果交换输入和输出的位置，输出将是输入的k倍，这就是反卷积。利用这个属性来设置步幅k=n，n是所需的放大因子。然后直接输出重建的HR图像。（由步长来控制放大倍数）。

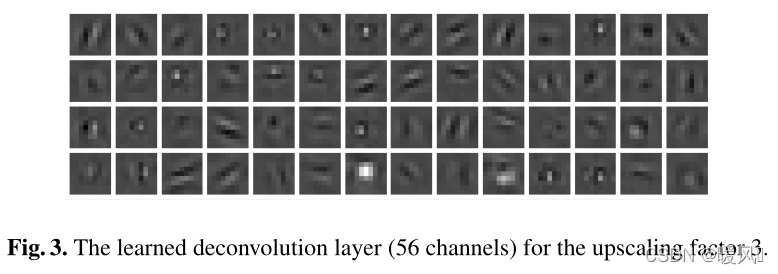

在确定放大因子n的情况下。我们把FSRCNN反过来看，反卷积层就相当于对（重建的）SR图像做了一个缩放并从中提取特征，如果不管缩放，反卷积层相当于SRCNN第一层特征提取。所以和SRCNN第一层一致，作者采用了9×9卷积核，即$f_5=9$。类似地，图3显示了学习的反卷积核，其模式与SRCNN中的第一层卷积核非常相似。
反卷积层表示为 $\mathbf{D}\mathbf{e}\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}(9,1,\mathbf{d})$。

PReLU：
每个卷积层 之后的激活函数，作者使用PReLU，而不是常用的ReLU。选择PReLU主要是为了避免ReLU中的零梯度导致的“死特征“。实验表明，PReLU激活网络的性能更稳定，可以看作是ReLU激活网络性能的上界。

LOSS：
采用均方误差（MSE）作为cost函数。优化目标表示为

所有参数均采用标准反向传播的随机梯度下降法进行优化。



2.2 Different Upscaling Factors

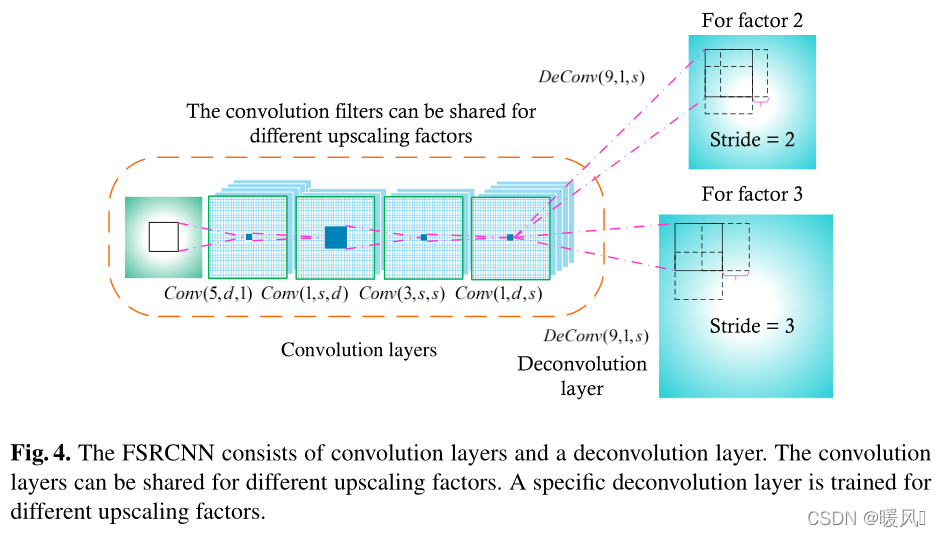

与以前基于深度学习的方法相比，FSRCNN的另一个优点是，可以实现跨不同放大倍数的快速训练和测试。
作者发现FSRCNN中所有卷积层总体上都像LR图像的复杂特征提取器，只有最后一个反卷积层包含放大因子的信息。
实验也证明了这一点，对于不同的放大因子，卷积核几乎是相同的。利用这个特性，作者使用转移卷积核进行快速训练和测试。

  在实验中，作者提前训练了一个上采样因子的模型。然后在训练过程中，只需微调反卷积层以获得另一个上采样因子，并保持卷积层不变。微调速度很快，性能与从头开始train的一样好。
  在测试期间，只需执行一次卷积操作，并使用相应的反卷积层将图像上采样到不同大小。

  实验中作者展示了跨放大因子训练的灵活性。作者选择FSRCNN（56,12,4）作为默认网络。
  首先在放大因子3下获得了一个经过良好训练的模型。在此基础上，再对×2的网络进行了训练。×3网络训练好的模型中所有卷积核的参数都被转移到×2的网络中。在训练期间，只对91-image数据集和General-100数据集上的×2反卷积层进行微调。
  为了进行比较，作者也为×2训练了另一个网络，但从零开始。

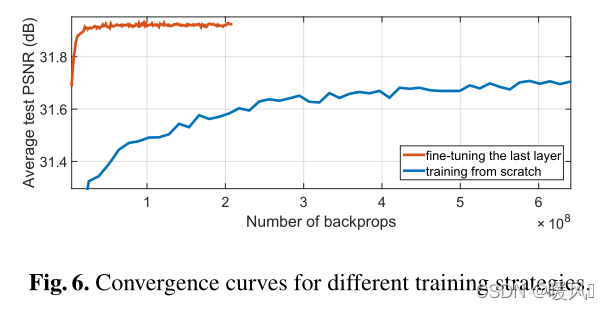

  这两个网络的收敛曲线如图6所示。显然，通过转移参数，网络收敛速度非常快（只有几个小时），与从头开始的训练具有相同的良好性能。在接下来的实验中，作者都是从零开始训练网络×3，并微调相应的反卷积层×2和×4。

2.3 Computational Complexity

本节对比以下SRCNN和FSRCNN的计算复杂度（耗时）
SRCNN网络可以表示为$\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}({\mathbf{f}}_1,{\mathbf{n}}_1,1)-\mathbf{R}\mathbf{e}\mathbf{L}\mathbf{U}-\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}({\mathbf{f}}_2,{\mathbf{n}}_2,{\mathbf{n}}_1)-\mathbf{R}\mathbf{e}\mathbf{L}\mathbf{U}-\mathbf{C}\mathbf{o}\mathbf{n}\mathbf{v}({\mathbf{f}}_3,1,{\mathbf{n}}_2)$
(带入参数为Conv(9，64，1) - ReLU - Conv(1，32，64) - ReLU -Conv(5，1，32)，一共有57184个参数)
SRCNN网络的计算复杂度可计算如下：

其中 { f i } i = 1 3 和 { n i } i = 1 3 {\{f_i}\}^3_{i=1}和{\{n_i}\}^3_{i=1} {fi​}i=13​和{ni​}i=13​分别是三层卷积核尺寸和卷积核数量。$S_{HR}$是HR图像的大小。观察到，复杂度与HR图像的大小成正比，中间层对网络参数的贡献最大。

再看看FSRCNN：有三个敏感变量d，s，m来控制性能和速度。网络可以表示为：
Conv(5，d，1) - PReLU - Conv(1，s，d) - PReLU - m$\times$Conv(3，s，s) - PReLU -Conv(1，d，s) - PReLU -DeConv(9，1，d)
记为FSRCNN（d，s，m）。计算复杂度为：

作者排除了PReLU的参数对复杂度的影响，这些参数带来的计算成本可以忽略不计。

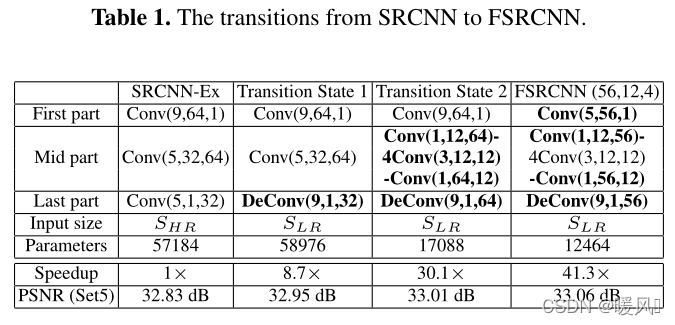

  为了更好地理解如何加速SRCNN，作者分三步将SRCNN-Ex转换为另一个FSRCNN（56,12,4），并显示每步骤获得的加速度和PSNR增益。作者使用了一个代表性的放大因子n=3。SRCNN、FSRCNN和两种过渡状态的网络配置如表1所示。
具体看一下实验步骤：
  首先，将SRCNN-Ex的最后一个卷积层替换为反卷积层，然后整个网络将在原始LR图像上执行。这一步反卷积层将扩大网络规模，但计算复杂度与$S_{LR}而不是S_{HR}$成正比。所以实现了8.7倍（即$57184/58976\times 3^2$）的加速。由于学习到的反卷积核优于单个双三次核，因此性能大约提高了0.12 dB。
  其次，将SRCNN单个非线性映射层替换为FSRCNN的收缩层、4个映射层和扩展层的组合。虽然卷积层层数增加了有5层，但参数从58976减少到17088。这一步的加速度是最显著的30.1倍。人们普遍认为，深度是影响性能的关键因素。在这里，使用四个“窄”层来代替单个“宽”层，从而用更少的参数获得更好的结果（性能提高到33.01 dB）。
  最后，采用更小的卷积核尺寸和更少的卷积核（例如，从Conv（9,64,1）到Conv（5,56,1）），并获得41.3倍的最终加速比。当去除一些冗余参数时，网络的训练效率更高，并实现了另一个0.05 dB的改善。
  值得注意的是，这种加速并不是以性能下降为代价的。相反，FSRCNN（56,12,4）比SRCNN-Ex有很大的优势（例如，在Set5数据集上为0.23dB）。



3 Experiments

第二部分中以及讲解了一部分实验下面就不再赘述。

3.1 Implementation Details

  作者使用91-image数据集作为训练集。但研究发现91张图像不足以将深度模型推向最佳性能。因此，作者提供了一个新的General-100数据集，其中包含100个bmp格式的图像（无压缩）。新引入的100幅图像的大小从710×704（大）到131×112（小）。它们都具有良好的质量，边缘清晰，但平滑区域较少（例如天空和海洋），因此非常适合SR训练。

  作者还使用了两种方式增加数据。

1. 缩放：每个图像的缩放比例分别为0.9、0、8、0.7和0.6。
2. 旋转：每个图像以90度、180度和270度旋转。

最后作者得到了5×4− 1=19倍的训练图像。

测试和验证数据集。作者使用Set5、Set14和BSD200数据集进行测试。从BSD500数据集的验证集中选择另外20个图像进行验证。

训练样本。为了准备训练数据，首先对原始训练图像按所需的比例因子n进行下采样，以形成LR图像。然后，将LR训练图像裁剪成一组具有步长$k$的$f_{sub}\times f_{sub}$像素子图像。相应的HR子图像（具有大小（$n{f}_{sub}{)}^2$）也从ground truth图像裁剪而来。这些LR/HR子图像对是主要的训练数据。

培训策略。作者还探索了两步培训策略。
首先，使用91-image数据集从头开始训练网络。然后，当训练饱和时，添加General-100数据集进行微调。使用这种策略，训练比从一开始就使用两个数据集的训练收敛得早得多。 当使用91-image数据集进行训练时，卷积层的学习速率设置为$10^{-3}$，反卷积层为$10^{-4}$。然后在微调过程中，所有层的学习率降低一半。初始化使用何凯明为PReLU设计的方法初始化卷积核的权重。由于最后没有激活函数，反卷积核的初始化方法与SRCNN相同（即，从均值为零、标准偏差为0.001的高斯分布中随机抽取）。

为了测试FSRCNN结构的特性，作者设计了一组控制实验，使用三个敏感变量的不同值——LR特征维数d、收缩卷积核的数量s和映射深度m。具体来说，选择不同的d=48、56、s=12、16和m=2、3、4进行实验。因此，作者总共进行了2×2×3=12个不同组合的实验。

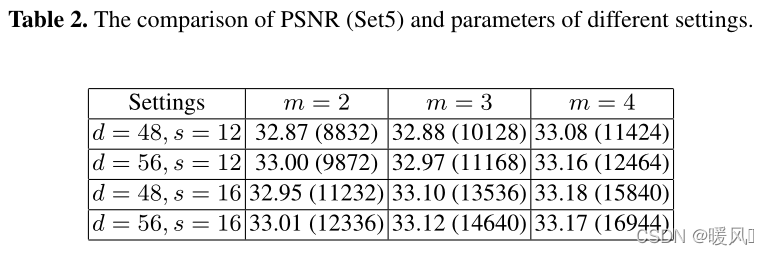

这些实验的Set5数据集上的平均PSNR值如表2所示。从两个方向分析结果，即在表格中水平和垂直。首先，修正d，s并检查m的影响。显然，m=4比m=2和m=3的结果更好。其次，修正m并检查d和s的影响。一般来说，更好的结果通常需要更多的参数（例如，更大的d或s），但更多的参数并不总是保证更好的结果。从所有结果中，作者找到了性能和参数之间的最佳权衡——FSRCNN（56,12,4），它在中等数量的参数下实现了最高的结果之一。
值得注意的是，最小的网络FSRCNN（48,12,2）实现了32.87 dB的平均峰值信噪比，这已经高于SRCNN-Ex（32.75 dB）。FSRCNN（48,12,2）仅包含8832个参数，与SRCNN Ex相比，加速度为$57184/8832\times 3^2=58.3$倍。

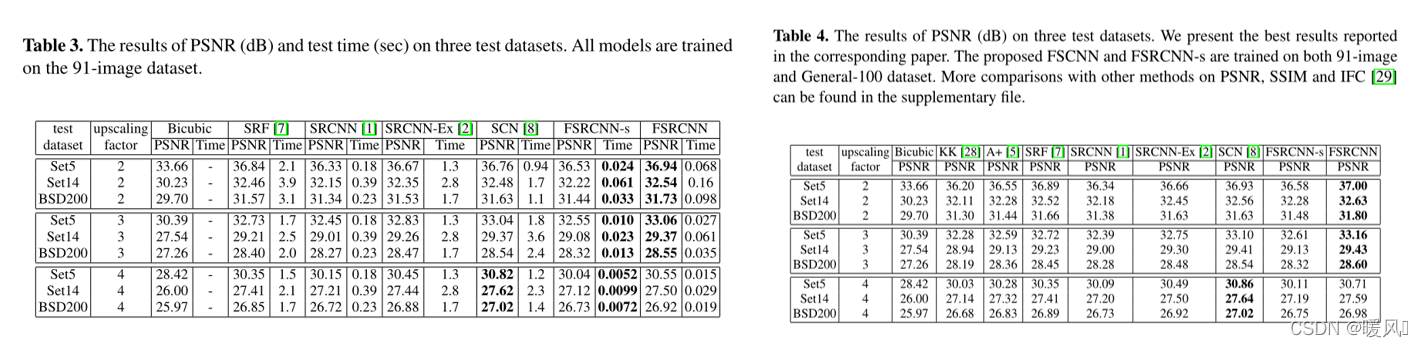

3.2 Towards Real-Time SR

文章的目的是使网络速度达到满足实际应用的需求，在保持良好性能的同时实现实时SR。
首先，计算有多少参数可以满足实时实现的最低要求（24 fps）。如引言中所述，SRCNN将图像上采样到760×760的速度为1.32fps。放大系数为3，SRCNN有8032个参数。然后根据复杂度公式，所需的FSRCNN网络最多应具有$8032\times 1.32/24\times 3^2\approx 3976$个参数。为了实现这个目标，作者找到了一个合适的配置——包含3937个参数的FSRCNN（32,5,1），记为FSRCNN-s。作者用C++测试代码，FSRCNN（32，5，1）的速度达到24.7 fps，满足实时性要求。此外，FSRCNN（32,5,1）甚至优于SRCNN（9-1-5）。

4 Conclusion

   文章主要目的就是对SRCNN进行加速（减小网络参数），且不影响网络的重建质量，改进了网络的结构，提出了一种沙漏型CNN，整体上是对称的，末端是厚的，中间是细的。由三个敏感变量来控制沙漏外观。实验表明，这种沙漏设计对图像超分辨率非常有效。
  最主要的贡献：

1. 网络输入使用原始图像LR，而不使用插值图像，极大的减小了网络参数，加快网络速度。
2. 网络通过增加收缩层和扩展层，减少特征参数维度，减小了网络的参数，加快网络速度。
3. 将“宽”的非线性映射层用“窄”的“深”的网络来替代，从而用更少的参数获得更好的效果。
4. 提出了一种转移策略，能够跨不用放大因子来进行快速训练和测试。

综上，FSRCNN-s能够达到实时性能要求（24pfs），速度比SRCNN快17.36倍，且恢复效果与SRCNN相似（略优）。而FSRCNN网络比当代SR模型快得多，但仍能获得优异的性能。

文章详细描述了每个网络参数的由来，也给我们今后的对网络结构的设计和改进有着重要启发。


---
