代码：experiments/CV/1 at main · ShutongLinn/experiments (github.com)

Sobel算子滤波

一、x、y方向上不同的卷积核

二、构建卷积函数convonlution(img, kernel)

1存储在my_convolveFunction.py文件

2功能:实现卷积操作
3输入:图片img,卷积核kernel
4输出:卷积后的图片output

1、实现翻转

Sobel算子卷积核对称，翻转后不变

2、进行边缘填充（采用复制填充）

Kernel_h为卷积核的高

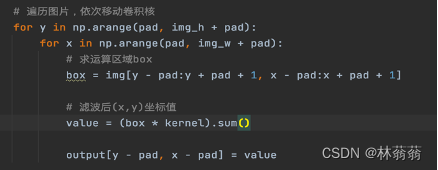

3、在图像矩阵中，依次移动卷积核，取与卷积核相同大小的box与卷积核进行点乘并求和

三、Sobel滤波函数Sobel_filter(img)

1存储在my_sobelFunction.py文件中
2功能:自定义sobel滤波
3输入:图片img

4输出:output = [x方向梯度, y方向梯度, 梯度幅度, 梯度角度]

1、求x、y方向上的梯度

2、图像梯度幅度

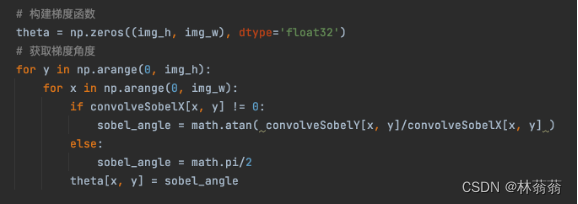

3、图像角

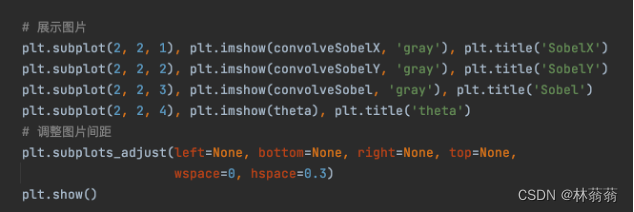

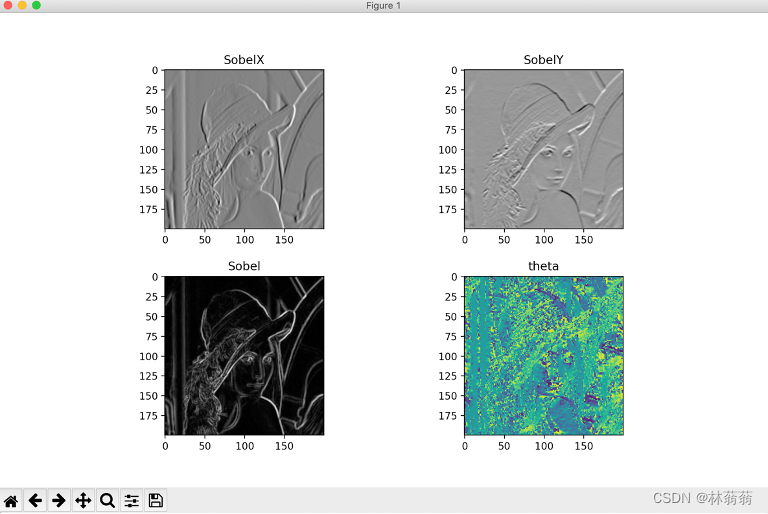

四、输出结果

Canny算子滤波

• 高斯模糊函数Gussianblur(img, sigma)

1存储在my_cannyFunction.py文件

2功能:自定义函数实现高斯滤波
3输入:图片img
4输出:高斯滤波结果矩阵output

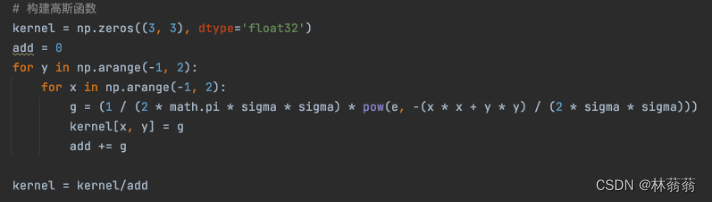

1. 构建高斯滤波核

构建3*3的高斯滤波核

1. 利用卷积操作进行高斯滤波

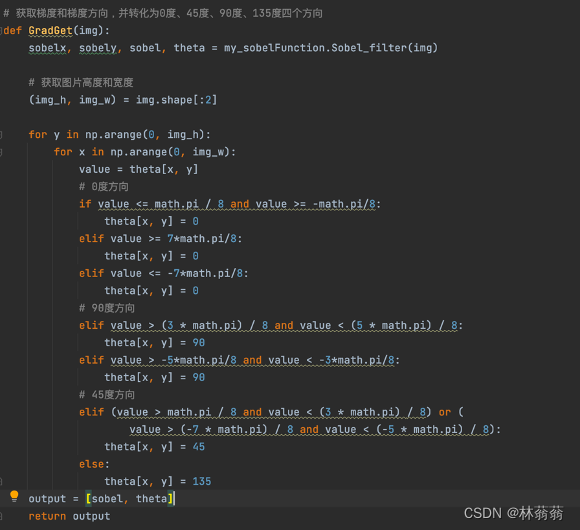

• 获取梯度、梯度方向函数GradGet(img)

1存储在my_cannyFunction.py文件

2功能:自定义函数实现高斯滤波
3输入:图片img
4输出: output = [梯度幅度, 梯度角度]

将角度转变为0度、45度、90度、135度四个方向，我们认为引起图片变化主要在这四个方向上

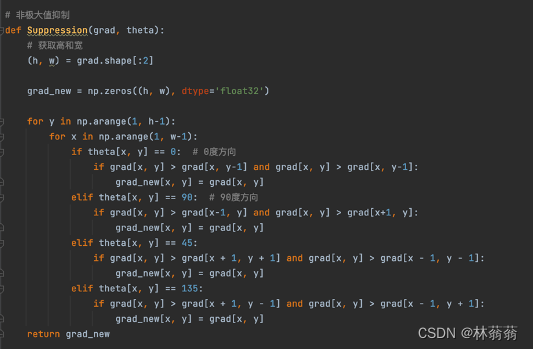

• 非极大值抑制函数Suppression(grad, theta)

1存储在my_cannyFunction.py文件

2功能:自定义函数实现非极大值抑制
3输入:图片梯度grad和梯度角度theta
4输出: 新的梯度grad_new

我们认为图像在0度、45度、90度、135度中的某一个方向上变化，如果（x，y）梯度角度是0度，则比较此处的左右两边的像素值大小，如果此处值大于两边的值，则认为这里的图像变化主要由（x， y）引起的，（x， y）点像素值保留。其他方向也同理

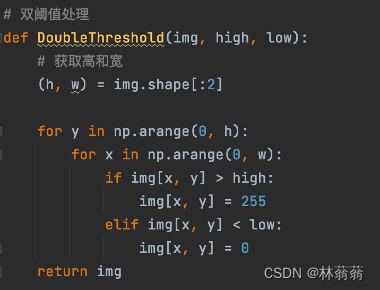

• 双阈值处理函数DoubleThreshold(img, high, low)

1存储在my_cannyFunction.py文件

2功能:自定义函数实现非极大值抑制
3输入:图片矩阵img，阈值范围high和low
4输出: 处理后的图像矩阵

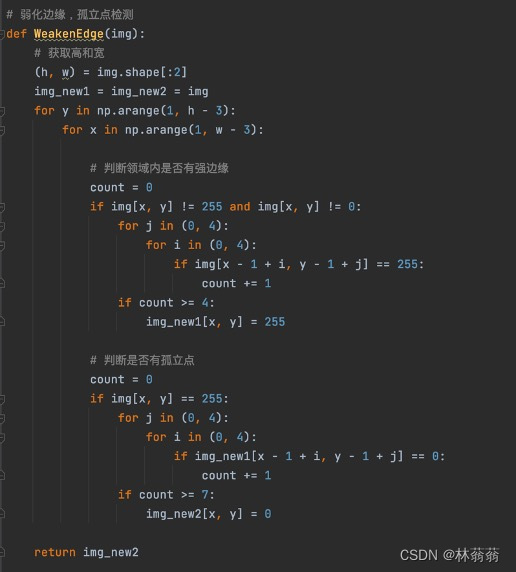

• 弱化边缘和孤立点检测函数WeakenEdge(img)

1存储在my_cannyFunction.py文件

2功能:自定义函数实现边缘弱化和孤立点检测
3输入:图片矩阵img

4输出: 处理后的图像矩阵

       （x， y）点附近的八连通图内，如果有四个或者四个以上的强边缘（大于255），则认为（x， y）也为强边缘

       （x， y）点为强边缘，其附近的八连通图中，只有一个或者没有强边缘，则认为（x， y）为孤立点，（x，y）像素值为0

• Canny滤波函数Canny_fliter(im)

1存储在my_cannyFunction.py文件

2功能:自定义函数实现Canny滤波
3输入:图片矩阵im

4输出: 显示处理后的图像

• 输出结果
