上一篇文章我们成功跑起了第一个由 Rust 驱动的 Blinky，可以说已经一只脚踏入嵌入式开发的大门了。但是读者如果跟着步骤实践会发现，从编译到烧录运行，整个流程的命令行存在大段的参数，而且GDB 的启动指令重复枯燥。因此，指南第二章将介绍一些技巧来简化整个流程，然后实践一些在嵌入式系统中的调试方法。

Cargo

首先我们来回顾下编译 Rust 源码的命令：

> cargo build --target thumbv7m-none-eabi

这里的编译目标可以换用 .cargo/config 来指定。在项目目录新建文件夹 .cargo 并新建文件 config， 写入：

[build]
target = "thumbv7m-none-eabi"

之前我们使用 rustup 添加的几个目标平台其实是对应了几个不同的 Cortex 指令集，它们的对应关系是：

Target                    |  Architecture
------------------------------------------------------------
thumbv6m-none-eabi        |  Cortex-M0 and Cortex-M0+
thumbv7m-none-eabi        |  Cortex-M3
thumbv7em-none-eabi       |  Cortex-M4 and Cortex-M7 (no FPU)
thumbv7em-none-eabihf     |  Cortex-M4F and Cortex-M7F (with FPU)

STM32F103 的架构为 Cortex-M3，所以这里我们指定的是 thumbv7m-none-eabi。

另外，如果不指定链接器，rustc 会使用默认的 LLD 进行链接，然而 LLD 并不能完全兼容嵌入式指令集，因此编译的可执行文件会丢失调试符号。为了之后能够使用 GDB 进行调试，我们这里将链接器指定为 gcc，修改 .cargo/config ：

[build]
target = "thumbv7m-none-eabi"

[target.thumbv7m-none-eabi]
rustflags = [
  "-C", "linker=arm-none-eabi-gcc",
  "-C", "link-arg=-Wl,-Tlink.x",
  "-C", "link-arg=-nostartfiles",
]

现在就可以直接使用 cargo build 指令了：

> cargo build
    Compiling blinky v0.1.0
    Finished dev [unoptimized + debuginfo]

Openocd

上一章启动 openocd 的命令：

> openocd -f interface/stlink-v2.cfg -f target/stm32f1x.cfg

为了简化，我们在项目目录里新建文件 openocd.cfg，写入：

source [find interface/stlink-v2.cfg]
source [find target/stm32f1x.cfg]

之后要在这个项目目录里启动 openocd，只需要简单地：

> openocd
64-bits Open On-Chip Debugger 0.10.0-dev-00289-g5eb5e34 (2016-09-03-09:40)
Licensed under GNU GPL v2

...

Info : stm32f1x.cpu: hardware has 6 breakpoints, 4 watchpoints

GDB

GDB 在启动时会读取并执行项目目录里的 .gdbinit 文件，文件里的每一行对应一条 GDB 指令。新建文件 .gdbinit，写入：

file ./target/thumbv7m-none-eabi/debug/blinky
target remote :3333
monitor reset halt
load

我们试下启动 GDB：

> arm-none-eabi-gdb
GNU gdb (GNU Tools for ARM Embedded Processors 6-2017-q1-update) 7.12.1.20170215-git

...

warning: File "C:UsersAndyDocumentsCodeRustblinky2.gdbinit" auto-loading has been declined by your `auto-load safe-path' set to "$debugdir:$datadir/auto-load".
To enable execution of this file add
        add-auto-load-safe-path C:UsersAndyDocumentsCodeRustblinky2.gdbinit
line to your configuration file "C:UsersAndy/.gdbinit".
To completely disable this security protection add
        set auto-load safe-path /
line to your configuration file "C:UsersAndy/.gdbinit".
For more information about this security protection see the
"Auto-loading safe path" section in the GDB manual.  E.g., run from the shell:
        info "(gdb)Auto-loading safe path"
(gdb)

与预期不同，项目目录里的 .gdbinit 文件并没有被使用，这是因为安全设置把它过滤屏蔽了。因此我们还需要设置 GDB 的全局安全配置。

进入用户根目录（Windows 系统下位于 C:UsersUserName），新建文件 .gdbinit，写入：

set auto-load safe-path /

然后我们回到项目目录，再次启动 GDB。

> arm-none-eabi-gdb
GNU gdb (GNU Tools for ARM Embedded Processors 6-2017-q1-update) 7.12.1.20170215-git

...

0x20000004 in ?? ()
stm32f1x.cpu: target state: halted
target halted due to debug-request, current mode: Thread
xPSR: 0x01000000 pc: 0x0800016c msp: 0x20000260
Start address 0x0, load size 0
Transfer rate: 0 bits in <1 sec.
(gdb)

可以看到 .gdbinit 里的初始化指令已经成功执行了。

事实上我们还可以设置一些快捷 GDB 指令，比如说使用 monitor reset halt 重置单片机是一个非常高频的操作，然而每次都输入这么长的指令是很麻烦的。

我们可以打开位于用户根目录的全局 .gdbinit 文件，在文件后面追加：

set auto-load safe-path /

define reset
    monitor reset halt
end

这样我们在 GDB 中就可以直接使用 reset 指令来进行重置了：

(gdb) reset
stm32f1x.cpu: target state: halted
target halted due to debug-request, current mode: Thread
xPSR: 0x01000000 pc: 0x0800016c msp: 0x20000260

调试

嵌入式系统中的调试往往比 PC 困难的多，因为嵌入式程序直接跑在硬件上，没有系统帮助线程隔离，也没有标准输入输出 (Standard IO)。有时候嵌入式系统程序还是根本无法调试的，因为调试行为本身可能就会影响到单片机的实时时间顺序。虽然在嵌入式上调试很困难，但是还是有不少工具手段可以帮助我们：

  • 串口输入输出
  • Hard Fault 中断
  • 逻辑分析仪
  • GDB 单步调试

Hard Fault 中断

Hard Fault 中断一般产生于段错误 (Segment Falut，访问非法内存)，或者是整数除以 0 等特殊情况。一旦发生这类型错误，MCU 会终止程序，并且产生一个 Hard Fault 中断信号以供处理，你可以选择从错误中恢复，也可以不作处理让 MCU 陷入默认的死循环函数。

逻辑分析仪

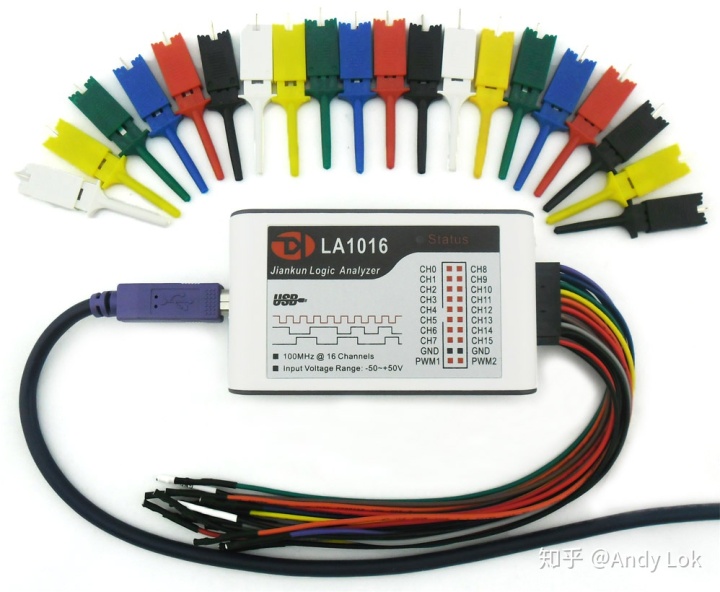

逻辑分析仪

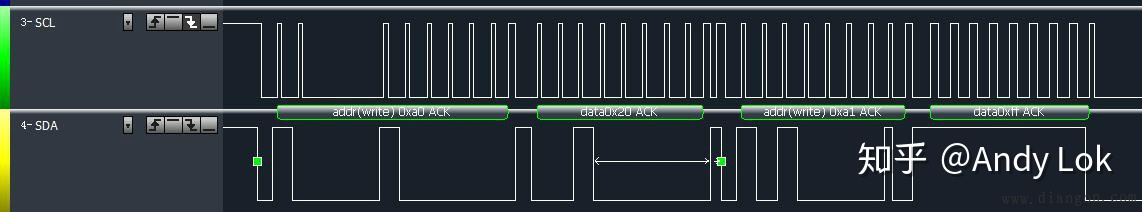

逻辑分析软件

逻辑分析仪用于分析引脚通讯时序信号。与示波器相比，示波器是测量模拟信号的，而逻辑分析仪测量分析数字信号。测量数字信号时，示波器通常可以用来观察有没有信号或者是信号的质量如何，逻辑分析仪主要用来分析信号高低电平时序时间，以及通信的是什么数据。逻辑分析仪还具备强大的数据解析能力，对于一些复杂的协议，示波器显示的是波形，而逻辑分析仪可以直接把十六进制数据解析出来。现在很多逻辑分析仪都具备几十种协议解析器。

使用 GDB 调试

使用 GDB 可以在线对 MCU 进行单步调试，下断点，条件断点，读写局部变量，查看堆栈等操作，是嵌入式调试非常重要的工具。下面我会通过一个斐波那契数列的例子简单示范 GDB 的基础操作。

我们将 src/main.rs 改为斐波那契数列计算程序：

#![no_std]
#![no_main]

extern crate panic_halt;
extern crate stm32f103xx_hal as hal;

use cortex_m_rt::entry;

#[entry]
fn main() -> ! {
    let mut n = 0;

    loop {
        let fib = fib(n);
        n += 1;
    }
}

fn fib(n: usize) -> usize {
    if n < 2 {
        1
    } else {
        fib(n - 1) + fib(n - 2)
    }
}

编译然后启动 GDB：

> arm-none-eabi-gdb
...
Loading section .vector_table, size 0x130 lma 0x8000000
Loading section .text, size 0x3ce lma 0x8000130
Loading section .rodata, size 0x194 lma 0x8000500
Start address 0x80001ee, load size 1682
Transfer rate: 6 KB/sec, 560 bytes/write.
(gdb)

给 main 函数加上断点：

(gdb) break main
Breakpoint 1 at 0x80001be: file srcmain.rs, line 11.

我们让程序运行到断点处：

(gdb) continue
Continuing.
Note: automatically using hardware breakpoints for read-only addresses.

Breakpoint 1, main () at srcmain.rs:11
11          let mut n = 0;

程序成功停在了 main 函数的入口处，这里我们可以使用 list 指令查看光标附近的代码：

(gdb) list
6
7       use cortex_m_rt::entry;
8
9       #[entry]
10      fn main() -> ! {
11          let mut n = 0;
12
13          loop {
14              let fib = fib(n);
15              n += 1;

使用 next 指令单步执行：

(gdb) next
13          loop {

直接回车会执行上一条指令 （也就是 next）：

(gdb)
14              let fib = fib(n);

使用 step 指令可以跳入函数：

(gdb) step
blinky::fib::h7d40020be56f8bb6 (n=1) at srcmain.rs:20
20          if n < 2 {

使用 backtrace 查看调用堆栈：

(gdb) backtrace
#0  blinky::fib::h7d40020be56f8bb6 (n=1) at srcmain.rs:21
#1  0x080001c8 in main () at srcmain.rs:14

这里还可以使用 up 和 down 指令在调用堆栈上上下移动。

使用 finish 指令继续执行直到函数返回，并打印返回值：

(gdb) finish
Run till exit from #0  blinky::fib::h7d40020be56f8bb6 (n=1) at srcmain.rs:21
0x080001c8 in main () at srcmain.rs:14
14              let fib = fib(n);
Value returned is $1 = 1

注意到这里为止只是 fib 函数返回了值，但还没赋值给 fib 变量，我们可以查看本地变量来验证一下：

(gdb) info locals
n = 1

单步运行让程序进行赋值，再查看来验证一下：

(gdb) next
15              n += 1;
(gdb) info locals
fib = 1
n = 1

可以使用 set 指令修改变量：

(gdb) set fib=500
(gdb) info locals
fib = 500
n = 1

最后我们可以通过 info breakpoints 查看已设置的断点：

(gdb) info breakpoints
Num     Type           Disp Enb Address    What
1       breakpoint     keep y   0x080001be in main at srcmain.rs:11
        breakpoint already hit 1 time

使用 delete 指令删除对应断点：

(gdb) delete 1
(gdb) info breakpoints
No breakpoints or watchpoints.
事实上，在日常使用中我们往往会使用简短版的 GDB 指令，比如说 list -> l, break -> b, info locals -> i lo, next -> n 等等，简写只要不与其他指令产生歧义， GDB 都能识别。另外还有一个指令 tbreak 可以用来设置一次性断点，顾名思义，这个断点会在触发中断后自动删除。

软断点

通过 break 指令设置的断点被称为硬件断点 （hardward breakpoint），从 openocd 的提示可以看出，这款单片机拥有最高 6 个硬件断点，也就是说我们设置的断点数量是有限制的。

Info : stm32f1x.cpu: hardware has 6 breakpoints, 4 watchpoints

还有另一种设置断点的方法，就是使用 arm 指令集特有的 bkpt 指令，实现软件断点，这种断点方式没有数量限制。由于高级语言里不包含这个指令，所以我们要通过内嵌汇编来实现这个功能，所幸的是，cortex_m 库已经为我们封装好了这个汇编代码。修改源代码：

#![no_std]
#![no_main]

extern crate panic_halt;
extern crate stm32f103xx_hal as hal;

use cortex_m::asm;
use cortex_m_rt::entry;

#[entry]
fn main() -> ! {
    loop {
        asm::bkpt();
    }
}

编译并运行：

(gdb) continue
Continuing.

Program received signal SIGTRAP, Trace/breakpoint trap.
0x0800036c in __bkpt ()

可以看到程序停在了软断点处，使用 up 指令沿着调用堆栈可以回溯到调用库函数的代码处：

(gdb) up
#1  0x08000136 in cortex_m::asm::bkpt::h0732619f5c574313 ()
    at C:UsersAndy.cargoregistrysrcgithub.com-1ecc6299db9ec823cortex-m-0.5.8src/asm.rs:19
19                  __bkpt();
(gdb) up
#2  main () at srcmain.rs:13
13              asm::bkpt();
注意：在非调试模式下（即没有连接调试器）的情况下触发 bkpt 会导致 Hard Fault 中断。

使用 VS Code 调试

直接使用 GDB 进行调试有时不够直观，也较为繁琐，适用于临时或简单的调试。对于大型项目，我们一般喜欢使用 IDE 来辅助调试。

打开 VS Code，安装 Native Debug 插件，转到调试面板添加配置，选择 C++ (GDB/LLDB)，修改 .vscode/launch.json：

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug GDB",
            "type": "gdb",
            "request": "attach",
            "executable": "./target/thumbv7m-none-eabi/debug/blinky",
            "target": "localhost:3333",
            "cwd": "${workspaceRoot}",
            "gdbpath": "arm-none-eabi-gdb",
            "remote": true,
            "autorun": [
                "monitor reset halt",
                "load"
            ]
        }
    ]
}

点击开始调试，即可开始享受 VS Code 的现代化调试体验加成：

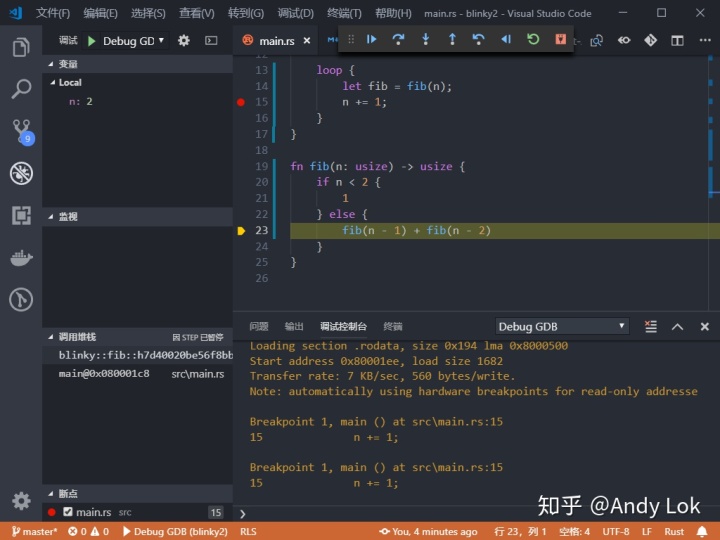

VS Code Debugger

如果你有幸看到这，那就帮忙点个赞，让更多人看到吧！
