PWConv 论文理论部分解析

博客 包括 CVPR顶会｜PWConv论文 - 论文解析部分

文章末尾部分 包含 YOLO11、YOLOv8、YOLOv10、RT-DETR、YOLOv7、YOLOv5 等模型 结合+ CVPR顶会｜PWConv 原创改进核心内容

---

该论文提出了一种新颖的部分卷积 (PConv)，通过同时减少冗余计算和内存访问，可以更有效地提取空间特征。

论文信息：Run, Don’t Walk: Chasing Higher FLOPS for Faster Neural Networks
论文链接：https://arxiv.org/abs/2303.03667

---

一、研究背景

神经网络在计算机视觉领域取得了显著进展，广泛应用于图像分类、检测和分割等任务。在实际应用中，追求低延迟、高吞吐量的快速神经网络变得至关重要，这不仅能提供更好的用户体验，还关乎即时响应和安全等方面。

目前，设计快速神经网络的工作大多聚焦于减少浮点运算次数（FLOPs），例如MobileNets、ShuffleNets和GhostNet等利用深度卷积（DWConv）和/或分组卷积（GConv）来提取空间特征，MicroNet则通过分解和稀疏化网络降低FLOPs。此外，还有研究致力于将视觉Transformer（ViTs）和多层感知器（MLPs）架构小型化和加速，如MobileViTs和MobileFormer结合DWConv与改进的注意力机制。

然而，减少FLOPs并不一定能带来相应的延迟降低。这主要是因为每秒浮点运算次数（FLOPS）较低，许多现有神经网络存在计算速度慢的问题。通过公式$Latency=\frac{FLOPs}{FLOPS}$可知，虽然众多研究尝试降低FLOPs，但很少同时考虑优化FLOPS以实现真正的低延迟。例如，CycleMLP-B1的FLOPs是ResNet50的一半，但运行速度却更慢。这种FLOPs与延迟之间的差异部分源于DWConv/GConv以及各种数据操作导致的低FLOPS，且此前未得到有效解决。

二、相关工作

2.1 CNN

CNNs是计算机视觉领域的主流架构，为提高效率，许多研究采用低秩近似方法，如组卷积和深度可分离卷积（由深度卷积和逐点卷积组成），这些方法在MobileNets、ShuffleNets等面向移动/边缘的网络中广泛应用。它们通过利用滤波器中的冗余来减少参数数量和FLOPs，但在增加网络宽度以补偿精度下降时，会面临内存访问增加的问题。与之不同，本文考虑特征图中的冗余，提出部分卷积（PConv）以同时减少FLOPs和内存访问。

2.2 ViT、MLP及其变体

自Dosovitskiy等人将Transformer应用于计算机视觉领域后，对ViT的研究日益增多。许多后续工作从训练设置和模型设计方面改进ViT，其中一个重要趋势是通过降低注意力算子的复杂度、将卷积融入ViTs或两者兼而有之，来追求更好的精度 - 延迟权衡。还有研究提出用基于MLP的简单算子替代注意力机制，但这些模型往往演变得类似CNN。本文聚焦于分析卷积操作，特别是DWConv，原因在于注意力机制相较于卷积的优势尚不明确，且基于注意力的机制通常运行速度较慢，而DWConv在许多混合模型中仍被广泛使用，值得深入研究。

三、PConv和FasterNet的设计

3.1 预备知识

DWConv是Conv的一种流行变体，被广泛用作许多神经网络的关键构建块。对于输入$I\in {\mathbb{R}}^{c\times h\times w}$，DWConv应用$c$个滤波器$W\in {\mathbb{R}}^{k\times k}$计算输出$O\in {\mathbb{R}}^{c\times h\times w}$。其深度方向的计算使得DWConv的FLOPs低至$h\times w\times k^2\times c$，而常规Conv的FLOPs为$h\times w\times k^2\times c^2$。然而，DWConv通常需与逐点卷积（PWConv）配合使用，且不能简单替代常规Conv，否则会导致精度严重下降。因此，在实际应用中，会增加DWConv的通道数$c$（变为$c^{\prime }$，$c^{\prime }>c$）来补偿精度损失，例如在倒置残差块中，DWConv的宽度会扩展六倍。这使得内存访问量大幅增加，达到$h\times w\times 2c^{\prime }+k^2\times c^{\prime }\approx h\times w\times 2c^{\prime }$，高于常规Conv的$h\times w\times 2c+k^2\times c^2\approx h\times w\times 2c$。其中，$h\times w\times 2c^{\prime }$的内存访问用于I/O操作，且被认为已达到最小成本，难以进一步优化。

3.2 部分卷积作为基本算子

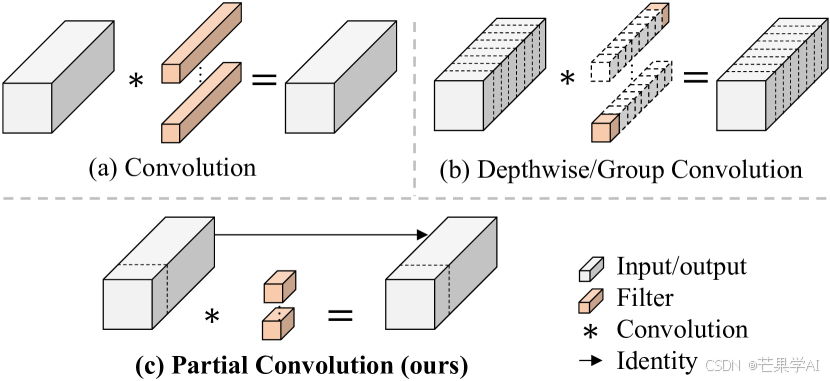

本文提出通过利用特征图的冗余来进一步优化计算成本。如图3所示，特征图在不同通道间具有高度相似性，但此前很少有研究以简单有效的方式充分利用这一冗余。具体而言，提出一种简单的PConv，它仅对部分输入通道应用常规Conv进行空间特征提取，而让其余通道保持不变。为实现连续或规则的内存访问，考虑将前$c_p$个或后$c_p$个连续通道作为整个特征图的代表进行计算。不失一般性，假设输入和输出特征图的通道数相同。此时，PConv的FLOPs仅为$h\times w\times k^2\times c_p^2$。当典型的部分比率$r=\frac{c_p}{c}=\frac{1}{4}$时，PConv的FLOPs仅为常规Conv的$\frac{1}{16}$。此外，PConv的内存访问量也较小，为$h\times w\times 2c_p+k^2\times c_p^2\approx h\times w\times 2c_p$，当$r=\frac{1}{4}$时，仅为常规Conv的$\frac{1}{4}$。

可能有人会问，能否直接移除其余的$(c-c_p)$个通道？若如此，PConv将退化为通道数更少的常规Conv，这偏离了减少冗余的目标。实际上，保留这些通道是因为它们对后续的PWConv层有用，能使特征信息在所有通道中流动。

3.3 PConv后接PWConv

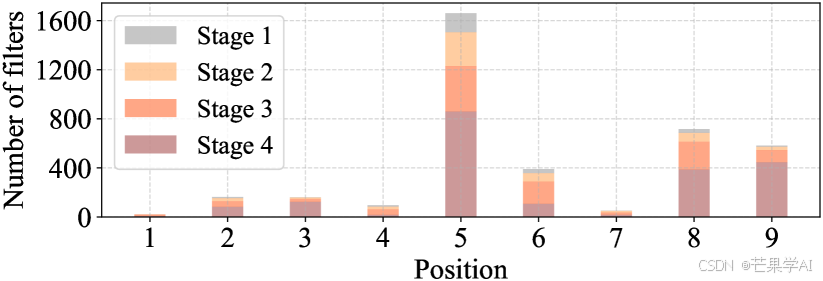

为充分高效地利用所有通道的信息，在PConv后进一步添加PWConv。它们在输入特征图上的有效感受野类似于T形Conv，与均匀处理补丁的常规Conv相比，更关注中心位置，如图5所示。为证明这种T形感受野的合理性，首先通过计算位置-wise Frobenius范数来评估每个位置的重要性。对于常规Conv滤波器$F\in {\mathbb{R}}^{k^2\times c}$，位置$i$的Frobenius范数计算为$\Vert F_i\Vert =\sqrt{{\sum }_{j=1}^c|f_{ij}{|}^2}$，$i=1,2,\cdots ,k^2$。将具有最大Frobenius范数的位置视为显著位置，然后对预训练的ResNet18中的每个滤波器进行集体检查，找出其显著位置并绘制直方图。结果如图6所示，中心位置在滤波器中最常成为显著位置，这与T形计算更关注中心位置的特点相符。

虽然T形Conv可直接用于高效计算，但将其分解为PConv和PWConv更好，因为这种分解利用了滤波器间的冗余，进一步节省了FLOPs。对于相同的输入$I\in {\mathbb{R}}^{c\times h\times w}$和输出$O\in {\mathbb{R}}^{c\times h\times w}$，T形Conv的FLOPs可计算为$h\times w\times \left(k^2\times c_p\times c+c\times \left(c-c_p\right)\right)$，而PConv和PWConv的FLOPs为$h\times w\times \left(k^2\times c_p^2+c^2\right)$。当$(k^2-1)c>k^2{c}_p$时，例如$c_p=\frac{c}{4}$且$k=3$时，后者的FLOPs更低。此外，这种两步实现方式可方便地利用常规Conv。

3.4 FasterNet作为通用骨干网络

基于新颖的PConv和现成的PWConv作为主要构建算子，提出FasterNet，这是一种新的神经网络家族，在多种设备上运行速度极快，对许多视觉任务非常有效。FasterNet旨在保持架构尽可能简单，以使其对硬件友好。

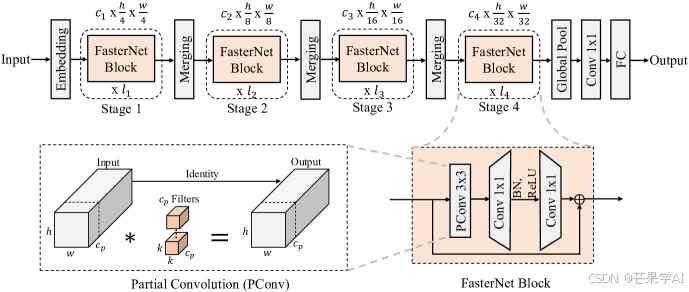

FasterNet的整体架构如图4所示，它具有四个层次化阶段，每个阶段之前都有一个嵌入层（步长为4的$4\times 4$常规Conv）或合并层（步长为2的$2\times 2$常规Conv），用于空间下采样和通道数扩展。每个阶段都包含一堆FasterNet块，经实验验证，最后两个阶段的块消耗的内存访问较少且FLOPS较高，因此在最后两个阶段放置更多FasterNet块并分配更多计算量。每个FasterNet块包含一个PConv层，其后接两个PWConv（或$1\times 1$Conv）层，它们共同构成倒置残差块，中间层的通道数扩展，并有一个捷径连接用于重用输入特征。

除上述算子外，归一化和激活层对于高性能神经网络也不可或缺。许多先前工作在网络中过度使用这些层，这可能会限制特征多样性，损害性能，还会减慢整体计算速度。相比之下，FasterNet仅在每个中间PWConv之后放置这些层，以保持特征多样性并实现更低的延迟。并且，FasterNet使用批归一化（BN）而非其他替代方法，因为BN可与相邻的Conv层合并，以实现更快的推理，且在实验中与其他方法同样有效。对于激活层，根据运行时间和有效性，经验性地为较小的FasterNet变体选择GELU，为较大的变体选择ReLU。最后三个层，即全局平均池化、$1\times 1$Conv和全连接层，共同用于特征转换和分类。

为满足不同计算预算下的广泛应用需求，提供了FasterNet的微型、小型、中型和大型变体，分别称为FasterNet-T0/1/2、FasterNet-S、FasterNet-M和FasterNet-L。它们具有相似的架构，但深度和宽度有所不同，详细的架构规格在附录中给出。

四、实验结果

4.1 PConv速度快且FLOPS高

通过堆叠10层纯PConv，并以典型尺寸的特征图为输入，在GPU、CPU和ARM处理器上测量FLOPs、延迟/吞吐量，进而计算FLOPS，并与其他卷积变体进行比较。结果如表1所示，PConv总体上是一个极具吸引力的选择，它在减少FLOPs的同时实现了较高的FLOPS。与常规Conv相比，PConv的FLOPs仅为其$\frac{1}{16}$，在GPU、CPU和ARM上的FLOPS分别比DWConv高10.5倍、6.2倍和22.8倍。常规Conv虽然FLOPS最高，但总FLOPs和延迟/吞吐量难以承受。GConv和DWConv尽管大幅减少了FLOPs，但FLOPS也急剧下降，且为补偿性能下降而增加通道数，进一步增加了延迟。

4.2 PConv与PWConv结合有效

为证明PConv后接PWConv在近似常规Conv以转换特征图方面的有效性，构建四个数据集。将ImageNet-1k验证集图像输入预训练的ResNet50，提取四个阶段中第一个$3\times 3$Conv前后的特征图，每个特征图数据集再分为训练集（70%）、验证集（10%）和测试集（20%）。然后构建一个由PConv后接PWConv组成的简单网络，并在特征图数据集上以均方误差损失进行训练。同时，构建并训练DWConv + PWConv和GConv + PWConv的网络进行对比。

如表2所示，PConv + PWConv实现了最低的测试损失，这意味着它们在特征转换中能更好地近似常规Conv。结果还表明，仅从部分特征图中捕获空间特征是足够且高效的，PConv在设计快速有效的神经网络方面具有很大的潜力。

4.3 FasterNet在ImageNet-1k分类任务上的表现

为验证FasterNet的有效性和效率，在大规模ImageNet-1k分类数据集上进行实验。该数据集涵盖1k类常见物体，包含约130万张训练图像和5万张验证图像。使用AdamW优化器训练模型300个epoch，对于FasterNet-M/L，批量大小设置为2048，其他变体为4096。采用余弦学习率调度器，峰值为$0.001\cdot batchsize/1024$，并进行20个epoch的线性热身。应用常用的正则化和增强技术，包括权重衰减、随机深度、标签平滑、Mixup、Cutmix和Rand Augment，不同FasterNet变体的应用程度有所不同。为减少训练时间，在前280个训练epoch中使用$192\times 192$分辨率，在剩余20个epoch中使用$224\times 224$分辨率。为保证公平比较，不使用知识蒸馏和神经架构搜索。在验证集上报告中心裁剪为$224\times 224$分辨率、裁剪比例为0.9的top-1准确率，详细的训练和验证设置在附录中给出。

图7和表3展示了FasterNet相对于现有分类模型的优越性。FasterNet在平衡准确性与延迟/吞吐量方面达到了新的最优水平，在相似的top-1准确率下，FasterNet在多种设备上的运行速度比各种CNN、ViT和MLP模型更快。例如，FasterNet-T0在GPU、CPU和ARM处理器上分别比MobileViT-XXS快2.8倍、3.3倍和2.4倍，且准确率提高了2.9%。大型的FasterNet-L实现了83.5%的top-1准确率，与新兴的Swin-B相当，但在GPU上的推理吞吐量提高了36%，在CPU上的计算时间节省了37%。FasterNet在架构设计上比许多其他模型简单得多，展示了设计简单而强大的神经网络的可行性。

4.4 FasterNet在下游任务上的表现

为进一步评估FasterNet的泛化能力，在具有挑战性的COCO数据集上进行对象检测和实例分割实验。通常做法是，将在ImageNet上预训练的FasterNet用作骨干网络，并配备流行的Mask R-CNN检测器。为突出骨干网络本身的有效性，简单遵循PoolFormer，采用AdamW优化器、1×训练调度（12个epoch）、批量大小为16，且不进行进一步的超参数调整。

表4展示了FasterNet与代表性模型的比较结果。FasterNet在具有相似延迟的情况下，始终优于ResNet和ResNext，具有更高的平均精度（AP）。具体而言，FasterNet-S相对于标准基线ResNet50，盒AP提高了1.9，掩码AP提高了2.4。FasterNet与ViT变体相比也具有竞争力，在相似的FLOPs下，FasterNet-L将PVT-Large在GPU上的延迟降低了38%，从152.2 ms降至93.8 ms，并且盒AP提高了1.1，掩码AP提高了0.4。

4.5 消融研究

对部分比率$r$的值以及激活层和归一化层的选择进行了简要的消融研究。比较不同变体在ImageNet top-1准确率和设备上的延迟/吞吐量。结果总结在表5中。对于部分比率$r$，默认将所有FasterNet变体的$r$设置为$\frac{1}{4}$，在相似的复杂度下，可实现更高的准确率、更高的吞吐量和更低的延迟。$r$值过大，PConv会退化为常规Conv；$r$值过小，PConv在捕获空间特征方面的效果会降低。对于归一化层，选择BatchNorm而非LayerNorm，因为BatchNorm可与相邻卷积层合并以实现更快的推理，且在实验中与LayerNorm同样有效。对于激活函数，经验发现GELU比ReLU更适合FasterNet-T0/T1模型，而对于FasterNet-T2/S/M/L则相反。由于篇幅限制，表5中仅展示了两个示例。推测GELU通过更高的非线性增强了FasterNet-T0/T1的性能，但对于较大的FasterNet变体，这种优势逐渐减弱。

五、结论

本文研究了许多现有神经网络存在的每秒浮点运算次数（FLOPS）低的常见未解决问题，重新审视了瓶颈算子DWConv，分析了其导致速度减慢的主要原因——频繁的内存访问。为克服这一问题并实现更快的神经网络，提出了一种简单而快速有效的算子PConv，它可轻松插入许多现有网络中。进一步介绍了基于PConv构建的通用FasterNet，在各种设备和视觉任务上实现了最先进的速度和精度权衡。希望PConv和FasterNet能激发更多关于简单而有效神经网络的研究，不仅在学术界，还能直接影响工业界和相关领域。

六、附录

6.1 ImageNet-1k实验设置

在表6中提供了ImageNet-1k的训练和评估设置，可用于复现表3和图7中的主要结果。不同FasterNet变体在正则化和增强技术的应用程度上有所不同，模型越大，应用程度越高，以减轻过拟合并提高准确性。表3和图7中的大多数比较工作也采用了先进的训练技术，有些甚至严重依赖超参数搜索。对于未使用这些技术的模型，如ShuffleNetV2、MobileNetV2和GhostNet，虽比较不完全公平，但仍将其纳入作为参考。

6.2 下游任务实验设置

对于COCO2017数据集上的对象检测和实例分割，为FasterNet骨干网络配备Mask R-CNN检测器。使用ImageNet-1k预训练权重初始化骨干网络，使用Xavier初始化附加层。详细设置总结在表7中。

6.3 ImageNet-1k的完整比较图

图8展示了ImageNet-1k上的完整比较图，是主论文中图7的扩展，涵盖了更大范围的延迟。图8表明，FasterNet在平衡GPU、CPU和ARM处理器上的准确性与延迟/吞吐量方面，比其他模型取得了更好的权衡

---
