本文内容都包含在拙作《深入理解神经网络》中
一、符号与表示
本文介绍全连接人工神经网络的训练算法——反向传播算法（关于人工神经网络的简单介绍，可参考“卷积神经网络简介”第二节）。反向传播算法本质上是梯度下降法（参考“上篇”）。人工神经网络的参数多，梯度计算比较复杂。在人工神经网络模型提出几十年后才有研究者提出了反向传播算法来解决深层参数的训练问题。本文将详细讲解该算法的原理及实现。
首先把文中用来表示神经网络的各种符号描述清楚。文中向量用粗体小写字母表示，矩阵用粗体大写字母表示，非粗体都是标量。向量或矩阵的转置用上标 T 表示。上标括号中的数字表示神经网络的层序号。下标的含义结合上下文自明。请看图 1.1 。

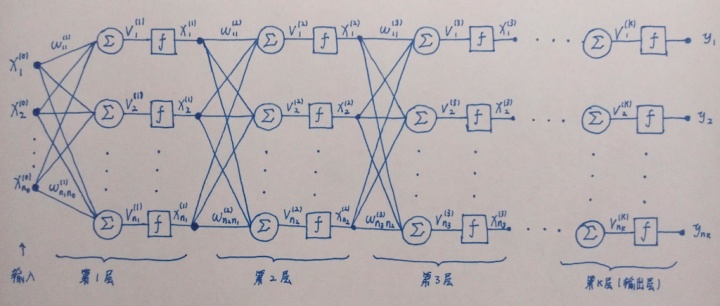

图 1.1 描绘了一个多层全连接神经网络。该网络共有 K（大写）层。第 k（小写）层包含
圆圈
从 [1.1] 可看出，神经元的“激活水平”是其权值向量与输入向量的内积。f 是神经元的激活函数。激活函数的输入是激活水平，输出是神经元的输出：
神经网络的计算过程就是将输入向量提供给网络第 1 层各神经元，经过加权求和得到激活水平，之后对激活水平施加激活函数得到结果。将这些结果输送给下一层神经元。依此类推，直到最后一层（输出层）计算出结果，就是神经网络的输出向量。
二、训练过程
训练集中的样本形如：
视输入
[2.2] 是梯度下降法的更新式。其中
对每一个提交给神经网络的样本用式 [2.3] 对全体权值进行一次更新，直到所有样本的误差值都小于一个预设的阈值，此时训练完成。看到这里或有疑问：不是应该用所有训练样本的误差的模平方的平均值（均方误差）来作 E 么？如果把样本误差的模平方看作一个随机变量，那么所有样本的平均误差模平方是该随机变量的一个无偏估计。而一个样本的误差模平方也是该随机变量的无偏估计，只不过估计得比较粗糙（大数定律）。但是用一次一个样本的误差模平方进行训练可节省计算量，且支持在线学习（样本随来随训练）。
训练算法还可以有很多变体。例如动态步长、冲量等（参考“上篇”）。也可以将一批样本在同样的权值
三、反向传播

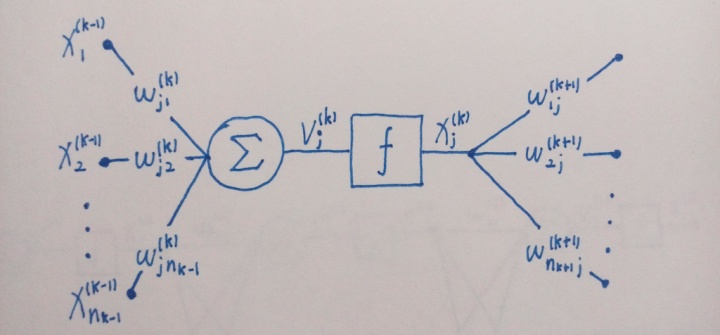

回顾图 1.1 和图 1.2 。首先对第 k 层第 j 个神经元关注这样一个值
将
将 [3.2] 等号右侧的第二项展开：
结合定义 [3.1] ，有：
可见有了
现在推导某个隐藏层——第 k 层第 j 个神经元的

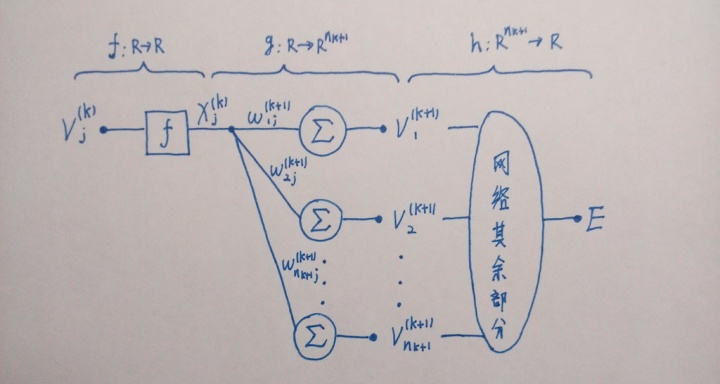

再次回顾图 1.1 和图 1.2 。
连续使用链式法则，有：
等号右侧第一项是一个
第二项是一个
最后一项是激活函数 f 在
[3.11] 是推导过程，它的结论是：
注意 [3.8] 至 [3.10] 的推导过程运用了多元函数的求导链式法则。一个
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
- 反向传播阶段：
- 权值更新阶段：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
可以用更紧凑的矩阵形式表示反向传播算法。由 [3.11] 可以得到：
如 [3.14] 所示，第 k 层（ k<K ）全体
将矩阵形式的反向传播与权值更新算法总结如下：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
- 反向传播阶段：
- 权值更新阶段：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
[3.16 b] 中
从计算式来看
回顾一下图 1.3 。 第 k 层第 j 个神经元的激活水平
四、实现
插播广告。后来笔者写了一个机器学习库。那里的 ANN 实现对本文例程做了改进：
zhangjuefei/mentatgithub.com
本节以 Python 语言实现了一个 mini-batch 随机梯度下降反向传播神经网络，带冲量和学习率衰减功能。代码如下：
import numpy as np
class DNN:
def __init__(self, input_shape, shape, activations, eta=0.1, threshold=1e-5, softmax=False, max_epochs=1000,
regularization=0.001, minibatch_size=5, momentum=0.9, decay_power=0.5, verbose=False):
if not len(shape) == len(activations):
raise Exception("activations must equal to number od layers.")
self.depth = len(shape)
self.activity_levels = [np.mat([0])] * self.depth
self.outputs = [np.mat(np.mat([0]))] * (self.depth + 1)
self.deltas = [np.mat(np.mat([0]))] * self.depth
self.eta = float(eta)
self.effective_eta = self.eta
self.threshold = float(threshold)
self.max_epochs = int(max_epochs)
self.regularization = float(regularization)
self.is_softmax = bool(softmax)
self.verbose = bool(verbose)
self.minibatch_size = int(minibatch_size)
self.momentum = float(momentum)
self.decay_power = float(decay_power)
self.iterations = 0
self.epochs = 0
self.activations = activations
self.activation_func = []
self.activation_func_diff = []
for f in activations:
if f == "sigmoid":
self.activation_func.append(np.vectorize(self.sigmoid))
self.activation_func_diff.append(np.vectorize(self.sigmoid_diff))
elif f == "identity":
self.activation_func.append(np.vectorize(self.identity))
self.activation_func_diff.append(np.vectorize(self.identity_diff))
elif f == "relu":
self.activation_func.append(np.vectorize(self.relu))
self.activation_func_diff.append(np.vectorize(self.relu_diff))
else:
raise Exception("activation function {:s}".format(f))
self.weights = [np.mat(np.mat([0]))] * self.depth
self.biases = [np.mat(np.mat([0]))] * self.depth
self.acc_weights_delta = [np.mat(np.mat([0]))] * self.depth
self.acc_biases_delta = [np.mat(np.mat([0]))] * self.depth
self.weights[0] = np.mat(np.random.random((shape[0], input_shape)) / 100)
self.biases[0] = np.mat(np.random.random((shape[0], 1)) / 100)
for idx in np.arange(1, len(shape)):
self.weights[idx] = np.mat(np.random.random((shape[idx], shape[idx - 1])) / 100)
self.biases[idx] = np.mat(np.random.random((shape[idx], 1)) / 100)
def compute(self, x):
result = x
for idx in np.arange(0, self.depth):
self.outputs[idx] = result
al = self.weights[idx] * result + self.biases[idx]
self.activity_levels[idx] = al
result = self.activation_func[idx](al)
self.outputs[self.depth] = result
return self.softmax(result) if self.is_softmax else result
def predict(self, x):
return self.compute(np.mat(x).T).T.A
def bp(self, d):
tmp = d.T
for idx in np.arange(0, self.depth)[::-1]:
delta = np.multiply(tmp, self.activation_func_diff[idx](self.activity_levels[idx]).T)
self.deltas[idx] = delta
tmp = delta * self.weights[idx]
def update(self):
self.effective_eta = self.eta / np.power(self.iterations, self.decay_power)
for idx in np.arange(0, self.depth):
# current gradient
weights_grad = -self.deltas[idx].T * self.outputs[idx].T / self.deltas[idx].shape[0] +
self.regularization * self.weights[idx]
biases_grad = -np.mean(self.deltas[idx].T, axis=1) + self.regularization * self.biases[idx]
# accumulated delta
self.acc_weights_delta[idx] = self.acc_weights_delta[
idx] * self.momentum - self.effective_eta * weights_grad
self.acc_biases_delta[idx] = self.acc_biases_delta[idx] * self.momentum - self.effective_eta * biases_grad
self.weights[idx] = self.weights[idx] + self.acc_weights_delta[idx]
self.biases[idx] = self.biases[idx] + self.acc_biases_delta[idx]
def fit(self, x, y):
x = np.mat(x)
y = np.mat(y)
loss = []
self.iterations = 0
self.epochs = 0
start = 0
train_set_size = x.shape[0]
while True:
end = start + self.minibatch_size
minibatch_x = x[start:end].T
minibatch_y = y[start:end].T
yp = self.compute(minibatch_x)
d = minibatch_y - yp
if self.is_softmax:
loss.append(np.mean(-np.sum(np.multiply(minibatch_y, np.log(yp + 1e-1000)), axis=0)))
else:
loss.append(np.mean(np.sqrt(np.sum(np.power(d, 2), axis=0))))
self.iterations += 1
start = (start + self.minibatch_size) % train_set_size
if self.iterations % train_set_size == 0:
self.epochs += 1
mean_e = np.mean(loss)
loss = []
if self.verbose:
print("epoch: {:d}. mean loss: {:.6f}. learning rate: {:.8f}".format(self.epochs, mean_e,
self.effective_eta))
if self.epochs >= self.max_epochs or mean_e < self.threshold:
break
self.bp(d)
self.update()
@staticmethod
def sigmoid(x):
return 1.0 / (1.0 + np.power(np.e, min(-x, 1e2)))
@staticmethod
def sigmoid_diff(x):
return np.power(np.e, min(-x, 1e2)) / (1.0 + np.power(np.e, min(-x, 1e2))) ** 2
@staticmethod
def relu(x):
return x if x > 0 else 0.0
@staticmethod
def relu_diff(x):
return 1.0 if x > 0 else 0.0
@staticmethod
def identity(x):
return x
@staticmethod
def identity_diff(x):
return 1.0
@staticmethod
def softmax(x):
x[x > 1e2] = 1e2
ep = np.power(np.e, x)
return ep / np.sum(ep, axis=0)

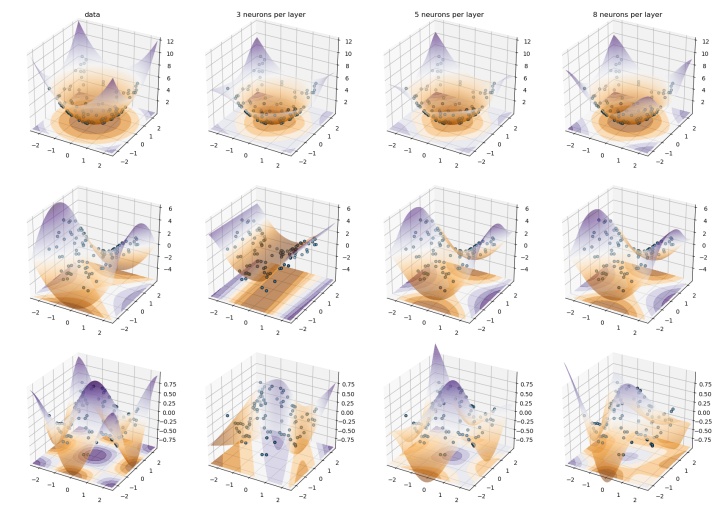

测试一下神经网络的拟合能力如何。用网络拟合以下三个函数：
对每个函数生成 100 个随机选择的数据点。神经网络的输入为 2 维，输出为 1 维。为每个函数训练 3 个神经网络。这些网络有 1 个隐藏层 1 个输出层，隐藏层神经元数量分别为：3、5 和 8 。隐藏层激活函数是 sigmoid 。输出层的激活函数是恒等函数
测试代码如下：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
from mentat.classification_model import DNN
from mpl_toolkits.mplot3d import Axes3D
np.random.seed(42)
hidden_layer_size = [3, 5, 8] # 隐藏层神经元个数（所有隐藏层都取同样数量神经元）
hidden_layers = 1 # 隐藏层数量
hidden_layer_activation_func = "sigmoid" # 隐藏层激活函数
learning_rate = 0.4 # 学习率
max_epochs = 200 # 训练 epoch 数量
regularization_strength = 0.0001 # 正则化强度
minibatch_size = 40 # mini batch 样本数
momentum = 0.6 # 冲量惯性
decay_power = 0.2 # 学习率衰减指数
def f1(x):
return (x[:, 0] ** 2 + x[:, 1] ** 2).reshape((len(x), 1))
def f2(x):
return (x[:, 0] ** 2 - x[:, 1] ** 2).reshape((len(x), 1))
def f3(x):
return (np.cos(1.2 * x[:, 0]) * np.cos(1.2 * x[:, 1])).reshape((len(x), 1))
funcs = [f1, f2, f3]
X = np.random.uniform(low=-2.0, high=2.0, size=(100, 2))
x_min, x_max = X[:, 0].min() - .5, X[:, 0].max() + .5
y_min, y_max = X[:, 1].min() - .5, X[:, 1].max() + .5
xx, yy = np.meshgrid(np.arange(x_min, x_max, .02), np.arange(y_min, y_max, .02))
# 模型
names = ["{:d} neurons per layer".format(hs) for hs
in hidden_layer_size]
classifiers = [
DNN(input_shape=2, shape=[hs] * hidden_layers + [1],
activations=[hidden_layer_activation_func] * hidden_layers + ["identity"], eta=learning_rate, threshold=0.001,
softmax=False, max_epochs=max_epochs, regularization=regularization_strength, verbose=True,
minibatch_size=minibatch_size, momentum=momentum, decay_power=decay_power) for hs in
hidden_layer_size
]
figure = plt.figure(figsize=(5 * len(classifiers) + 2, 4 * len(funcs)))
cm = plt.cm.PuOr
cm_bright = ListedColormap(["#DB9019", "#00343F"])
i = 1
for cnt, f in enumerate(funcs):
zz = f(np.c_[xx.ravel(), yy.ravel()]).reshape(xx.shape)
z = f(X)
ax = figure.add_subplot(len(funcs), len(classifiers) + 1, i, projection="3d")
if cnt == 0:
ax.set_title("data")
ax.plot_surface(xx, yy, zz, rstride=1, cstride=1, alpha=0.6, cmap=cm)
ax.contourf(xx, yy, zz, zdir='z', offset=zz.min(), alpha=0.6, cmap=cm)
ax.scatter(X[:, 0], X[:, 1], z.ravel(), cmap=cm_bright, edgecolors='k')
ax.set_xlim(xx.min(), xx.max())
ax.set_ylim(yy.min(), yy.max())
ax.set_zlim(zz.min(), zz.max())
i += 1
for name, clf in zip(names, classifiers):
print("model: {:s} training.".format(name))
ax = plt.subplot(len(funcs), len(classifiers) + 1, i)
clf.fit(X, z)
predict = clf.predict(np.c_[xx.ravel(), yy.ravel()]).reshape(xx.shape)
ax = figure.add_subplot(len(funcs), len(classifiers) + 1, i, projection="3d")
if cnt == 0:
ax.set_title(name)
ax.plot_surface(xx, yy, predict, rstride=1, cstride=1, alpha=0.6, cmap=cm)
ax.contourf(xx, yy, predict, zdir='z', offset=zz.min(), alpha=0.6, cmap=cm)
ax.scatter(X[:, 0], X[:, 1], z.ravel(), cmap=cm_bright, edgecolors='k')
ax.set_xlim(xx.min(), xx.max())
ax.set_ylim(yy.min(), yy.max())
ax.set_zlim(zz.min(), zz.max())
i += 1
print("model: {:s} train finished.".format(name))
plt.tight_layout()
plt.savefig(
"pic/dnn_fitting_{:d}_{:.6f}_{:d}_{:.6f}_{:.3f}_{:3f}.png".format(hidden_layers, learning_rate, max_epochs,
regularization_strength, momentum, decay_power))
五、参考书目最优化导论 (豆瓣)book.douban.com
