第三十七章 MPU6050 六轴传感器实验

本章，我们介绍当下最流行的一款六轴(三轴加速度+三轴角速度(陀螺仪))传感器：

MPU6050，该传感器广泛用于四轴、平衡车和空中鼠标等设计，具有非常广泛的应用范围。

ALIENTEK 探索者 STM32F4 开发板自带了 MPU6050 传感器。本章我们将使用 STM32F4 来驱

动 MPU6050，读取其原始数据，并利用其自带的 DMP 实现姿态解算，结合匿名四轴上位机软

件和 LCD 显示，教大家如何使用这款功能强大的六轴传感器。本章分为如下几个部分：

37.1 MPU6050 简介

37.2 硬件设计

37.3 软件设计

37.4 下载验证

37.1 MPU6050 简介

本节，我们将分 2 个部分介绍：1，MPU6050 基础介绍。2，DMP 使用简介。

37.1.1 MPU6050 基础介绍

MPU6050 是 InvenSense 公司推出的全球首款整合性 6 轴运动处理组件，相较于多组件方

案，免除了组合陀螺仪与加速器时之轴间差的问题，减少了安装空间。

MPU6050 内部整合了 3 轴陀螺仪和 3 轴加速度传感器，并且含有一个第二 IIC 接口，可用

于连接外部磁力传感器，并利用自带的数字运动处理器(DMP: Digital Motion Processor)硬件

加速引擎，通过主 IIC 接口，向应用端输出完整的 9 轴融合演算数据。有了 DMP，我们可以使

用 InvenSense 公司提供的运动处理资料库，非常方便的实现姿态解算，降低了运动处理运算对

操作系统的负荷，同时大大降低了开发难度。

MPU6050 的特点包括：

① 以数字形式输出 6 轴或 9 轴(需外接磁传感器)的旋转矩阵、四元数(quaternion)、欧

拉角格式(Euler Angle forma)的融合演算数据(需 DMP 支持)

② 具有 131 LSBs/°/sec 敏感度与全格感测范围为±250、±500、±1000 与±2000°/sec

的 3 轴角速度感测器(陀螺仪)

③ 集成可程序控制，范围为±2g、±4g、±8g 和±16g 的 3 轴加速度传感器

④ 移除加速器与陀螺仪轴间敏感度，降低设定给予的影响与感测器的飘移

⑤ 自带数字运动处理(DMP: Digital Motion Processing)引擎可减少 MCU 复杂的融合演算

数据、感测器同步化、姿势感应等的负荷

⑥ 内建运作时间偏差与磁力感测器校正演算技术，免除了客户须另外进行校正的需求

⑦ 自带一个数字温度传感器

⑧ 带数字输入同步引脚(Sync pin)支持视频电子影相稳定技术与 GPS

⑨ 可程序控制的中断(interrupt)，支持姿势识别、摇摄、画面放大缩小、滚动、快速下降

中断、high-G 中断、零动作感应、触击感应、摇动感应功能

⑩ VDD 供电电压为 2.5V±5%、3.0V±5%、3.3V±5%；VLOGIC 可低至 1.8V± 5%

⑪ 陀螺仪工作电流：5mA，陀螺仪待机电流：5uA；加速器工作电流：500uA，加速器省

电模式电流：40uA@10Hz

⑫ 自带 1024 字节 FIFO，有助于降低系统功耗

⑬ 高达 400Khz 的 IIC 通信接口

⑭ 超小封装尺寸：4x4x0.9mm(QFN)

MPU6050 传感器的检测轴如图 37.1.1.1 所示：

图 37.1.1.1 MPU6050 检测轴及其方向

MPU6050 的内部框图如图 37.1.1.2 所示：

图 37.1.1.2 MPU6050 框图

其中，SCL 和 SDA 是连接 MCU 的 IIC 接口，MCU 通过这个 IIC 接口来控制 MPU6050，

另外还有一个 IIC 接口：AUX_CL 和 AUX_DA，这个接口可用来连接外部从设备，比如磁传感

器，这样就可以组成一个九轴传感器。VLOGIC 是 IO 口电压，该引脚最低可以到 1.8V，我们

一般直接接 VDD 即可。AD0 是从 IIC 接口(接 MCU)的地址控制引脚，该引脚控制 IIC 地址

的最低位。如果接 GND，则 MPU6050 的 IIC 地址是：0X68，如果接 VDD，则是 0X69，注意：

这里的地址是不包含数据传输的最低位的(最低位用来表示读写)！！

在探索者 STM32F4 开发板上，AD0 是接 GND 的，所以 MPU6050 的 IIC 地址是 0X68(不

含最低位)，IIC 通信的时序我们在之前已经介绍过(第二十九章，IIC 实验)，这里就不再细说了。

接下来，我们介绍一下利用 STM32F4 读取 MPU6050 的加速度和角度传感器数据(非中

断方式)，需要哪些初始化步骤：

1)初始化 IIC 接口

MPU6050 采用 IIC 与 STM32F4 通信，所以我们需要先初始化与 MPU6050 连接的 SDA 和

SCL 数据线。这个在前面的 IIC 实验章节已经介绍过了，这里 MPU6050 与 24C02 共用一个 IIC，

所以初始化 IIC 完全一模一样。

2)复位 MPU6050

这一步让 MPU6050 内部所有寄存器恢复默认值，通过对电源管理寄存器 1(0X6B)的 bit7

写 1 实现。 复位后，电源管理寄存器 1 恢复默认值(0X40)，然后必须设置该寄存器为 0X00，

以唤醒 MPU6050，进入正常工作状态。

3)设置角速度传感器(陀螺仪)和加速度传感器的满量程范围

这一步，我们设置两个传感器的满量程范围(FSR)，分别通过陀螺仪配置寄存器(0X1B)

和加速度传感器配置寄存器(0X1C)设置。我们一般设置陀螺仪的满量程范围为±2000dps，

加速度传感器的满量程范围为±2g。

4)设置其他参数

这里，我们还需要配置的参数有：关闭中断、关闭 AUX IIC 接口、禁止 FIFO、设置陀螺

仪采样率和设置数字低通滤波器(DLPF)等。本章我们不用中断方式读取数据，所以关闭中断，

然后也没用到 AUX IIC 接口外接其他传感器，所以也关闭这个接口。分别通过中断使能寄存器

(0X38)和用户控制寄存器(0X6A)控制。MPU6050 可以使用 FIFO 存储传感器数据，不过

本章我们没有用到，所以关闭所有 FIFO 通道，这个通过 FIFO 使能寄存器(0X23)控制，默

认都是 0(即禁止 FIFO)，所以用默认值就可以了。陀螺仪采样率通过采样率分频寄存器(0X19)

控制，这个采样率我们一般设置为 50 即可。数字低通滤波器(DLPF)则通过配置寄存器(0X1A)

设置，一般设置 DLPF 为带宽的 1/2 即可。

5)配置系统时钟源并使能角速度传感器和加速度传感器

系统时钟源同样是通过电源管理寄存器 1(0X6B)来设置，该寄存器的最低三位用于设置

系统时钟源选择，默认值是 0(内部 8M RC 震荡)，不过我们一般设置为 1，选择 x 轴陀螺 PLL

作为时钟源，以获得更高精度的时钟。同时，使能角速度传感器和加速度传感器，这两个操作

通过电源管理寄存器 2(0X6C)来设置，设置对应位为 0 即可开启。

至此，MPU6050 的初始化就完成了，可以正常工作了(其他未设置的寄存器全部采用默认

值即可)，接下来，我们就可以读取相关寄存器，得到加速度传感器、角速度传感器和温度传感

器的数据了。不过，我们先简单介绍几个重要的寄存器。

首先，我们介绍电源管理寄存器 1，该寄存器地址为 0X6B，各位描述如图 37.1.1.3 所示：

图 37.1.1.3 电源管理寄存器 1 各位描述

其中，DEVICE_RESET 位用来控制复位，设置为 1，复位 MPU6050，复位结束后，MPU

硬件自动清零该位。SLEEEP 位用于控制 MPU6050 的工作模式，复位后，该位为 1，即进入了

睡眠模式(低功耗)，所以我们要清零该位，以进入正常工作模式。TEMP_DIS 用于设置是否

使能温度传感器，设置为 0，则使能。最后 CLKSEL[2:0]用于选择系统时钟源，选择关系如表

37.1.1.1 所示：

图 37.1.1.1 CLKSEL 选择列表

默认是使用内部 8M RC 晶振的，精度不高，所以我们一般选择 X/Y/Z 轴陀螺作为参考的

PLL 作为时钟源，一般设置 CLKSEL=001 即可。

接着，我们看陀螺仪配置寄存器，该寄存器地址为：0X1B，各位描述如图 37.1.4 所示：

图 37.1.1.4 陀螺仪配置寄存器各位描述

该寄存器我们只关心 FS_SEL[1:0]这两个位，用于设置陀螺仪的满量程范围：

0，±250°/S；

1，±500°/S；2，±1000°/S；3，±2000°/S；我们一般设置为 3，即±2000°/S，因为陀螺

仪的 ADC 为 16 位分辨率，所以得到灵敏度为：65536/4000=16.4LSB/(°/S)。

接下来，我们看加速度传感器配置寄存器，寄存器地址为：0X1C，各位描述如图 37.1.1.5

所示：

图 37.1.1.5 加速度传感器配置寄存器各位描述

该寄存器我们只关心 AFS_SEL[1:0]这两个位，用于设置加速度传感器的满量程范围：0，

±2g；1，±4g；2，±8g；3，±16g；我们一般设置为 0，即±2g，因为加速度传感器的 ADC

也是 16 位，所以得到灵敏度为：65536/4=16384LSB/g。

接下来，我看看 FIFO 使能寄存器，寄存器地址为：0X23，各位描述如图 37.1.1.6 所示：

图 37.1.1.6 FIFO 使能寄存器各位描述

该寄存器用于控制 FIFO 使能，在简单读取传感器数据的时候，可以不用 FIFO，设置对应

位为 0 即可禁止 FIFO，设置为 1，则使能 FIFO。注意加速度传感器的 3 个轴，全由 1 个位

(ACCEL_FIFO_EN)控制，只要该位置 1，则加速度传感器的三个通道都开启 FIFO 了。

接下来，我们看陀螺仪采样率分频寄存器，寄存器地址为：0X19，各位描述如图 37.1.1.7

所示：

图 37.1.1.7 陀螺仪采样率分频寄存器各位描述

该寄存器用于设置 MPU6050 的陀螺仪采样频率，计算公式为：

采样频率 = 陀螺仪输出频率 / (1+SMPLRT_DIV)

这里陀螺仪的输出频率，是 1Khz 或者 8Khz，与数字低通滤波器(DLPF)的设置有关，

当 DLPF_CFG=0/7 的时候，频率为 8Khz，其他情况是 1Khz。而且 DLPF 滤波频率一般设置为

采样率的一半。采样率，我们假定设置为 50Hz，那么 SMPLRT_DIV=1000/50-1=19。

接下来，我们看配置寄存器，寄存器地址为：0X1A，各位描述如图 37.1.1.8 所示：

图 37.1.1.8 配置寄存器各位描述

这里，我们主要关心数字低通滤波器(DLPF)的设置位，即：DLPF_CFG[2:0]，加速度计

和陀螺仪，都是根据这三个位的配置进行过滤的。DLPF_CFG 不同配置对应的过滤情况如表 37.1.

1. 2 所示：

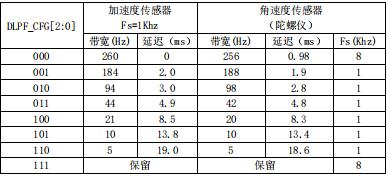

图 37.1.1.2 DLPF_CFG 配置表

这里的加速度传感器，输出速率(Fs)固定是 1Khz，而角速度传感器的输出速率(Fs)，

则根据 DLPF_CFG 的配置有所不同。一般我们设置角速度传感器的带宽为其采样率的一半，如

前面所说的，如果设置采样率为 50Hz，那么带宽就应该设置为 25Hz，取近似值 20Hz，就应该

设置 DLPF_CFG=100。

接下来，我们看电源管理寄存器 2，寄存器地址为：0X6C，各位描述如图 37.1.1.9 所示：

图 37.1.1.9 电源管理寄存器 2 各位描述

该寄存器的 LP_WAKE_CTRL 用于控制低功耗时的唤醒频率，本章用不到。剩下的 6 位，

分别控制加速度和陀螺仪的 x/y/z 轴是否进入待机模式，这里我们全部都不进入待机模式，所以

全部设置为 0 即可。

接下来，我们看看陀螺仪数据输出寄存器，总共有 6 个寄存器组成，地址为：0X43~0X48，

通过读取这 6 个寄存器，就可以读到陀螺仪 x/y/z 轴的值，比如 x 轴的数据，可以通过读取 0X43

(高 8 位)和 0X44(低 8 位)寄存器得到，其他轴以此类推。

同样，加速度传感器数据输出寄存器，也有 6 个，地址为：0X3B~0X40，通过读取这 6 个

寄存器，就可以读到加速度传感器 x/y/z 轴的值，比如读 x 轴的数据，可以通过读取 0X3B(高

8 位)和 0X3C(低 8 位)寄存器得到，其他轴以此类推。

最后，温度传感器的值，可以通过读取 0X41(高 8 位)和 0X42(低 8 位)寄存器得到，

温度换算公式为：

Temperature = 36.53 + regval/340

其中，Temperature 为计算得到的温度值，单位为℃，regval 为从 0X41 和 0X42 读到的温度

传感器值。

关于 MPU6050 的基础介绍，我们就介绍到这。MPU6050 的详细资料和相关寄存器介绍，

请参考光盘：7，硬件资料→MPU6050 资料→MPU-6000 and MPU-6050 Product Specification.pdf

和 MPU-6000 and MPU-6050 Register Map and Descriptions.pdf 这两个文档，另外该目录还提供

了部分 MPU6050 的中文资料，供大家参考学习。

37.1.2 DMP 使用简介

经过 37.1.1 节的介绍，我们可以读出 MPU6050 的加速度传感器和角速度传感器的原始数

据。不过这些原始数据，对想搞四轴之类的初学者来说，用处不大，我们期望得到的是姿态数

据，也就是欧拉角：航向角(yaw)、横滚角(roll)和俯仰角(pitch)。有了这三个角，我们就

可以得到当前四轴的姿态，这才是我们想要的结果。

要得到欧拉角数据，就得利用我们的原始数据，进行姿态融合解算，这个比较复杂，知识

点比较多，初学者 不易掌握。而 MPU6050 自带了数字运动处理器，即 DMP，并且，InvenSense

提供了一个 MPU6050 的嵌入式运动驱动库，结合 MPU6050 的 DMP，可以将我们的原始数据，

直接转换成四元数输出，而得到四元数之后，就可以很方便的计算出欧拉角，从而得到 yaw、

roll 和 pitch。

使用内置的 DMP，大大简化了四轴的代码设计，且 MCU 不用进行姿态解算过程，大大降

低了 MCU 的负担，从而有更多的时间去处理其他事件，提高系统实时性。

使用 MPU6050 的 DMP 输出的四元数是 q30 格式的，也就是浮点数放大了 2 的 30 次方倍。

在换算成欧拉角之前，必须先将其转换为浮点数，也就是除以 2 的 30 次方，然后再进行计算，

计算公式为：

q0=quat[0] / q30; //q30 格式转换为浮点数

q1=quat[1] / q30;

q2=quat[2] / q30;

q3=quat[3] / q30;

//计算得到俯仰角/横滚角/航向角

pitch=asin(-2 * q1 * q3 + 2 * q0* q2)* 57.3; //俯仰角

roll=atan2(2 * q2 * q3 + 2 * q0 * q1, -2 * q1 * q1 - 2 * q2* q2 + 1)* 57.3; //横滚角

yaw=atan2(2*(q1*q2 + q0*q3),q0*q0+q1*q1-q2*q2-q3*q3) * 57.3;

//航向角

其中 quat[0]~ quat[3]是 MPU6050 的 DMP 解算后的四元数，q30 格式，所以要除以一个 2

的 30 次方，其中 q30 是一个常量：1073741824，即 2 的 30 次方，然后带入公式，计算出欧拉

角。上述计算公式的 57.3 是弧度转换为角度，即 180/π，这样得到的结果就是以度(°)为单

位的。关于四元数与欧拉角的公式推导，这里我们不进行讲解，感兴趣的朋友，可以自行查阅

相关资料学习。

InvenSense 提供的 MPU6050 运动驱动库是基于 MSP430 的，我们需要将其移植一下，才

可以用到 STM32F4 上面，官方原版驱动在光盘：7，硬件资料→MPU6050 资料→DMP 资料

→Embedded_MotionDriver_5.1.rar，这就是官方原版的驱动，代码比较多，不过官方提供了两个

资料供大家学习：Embedded Motion Driver V5.1.1 API 说明.pdf 和 Embedded Motion Driver

V5.1.1 教程.pdf，这两个文件都在 DMP 资料文件夹里面，大家可以阅读这两个文件，来熟悉官

方驱动库的使用。

官方 DMP 驱动库移植起来，还是比较简单的，主要是实现这 4 个函数：i2c_write，i2c_read，

delay_ms 和 get_ms，具体细节，我们就不详细介绍了，移植后的驱动代码，我们放在本例程

→HARDWARE→MPU6050→eMPL 文件夹内，总共 6 个文件，如图 37.1.2.1 所示：

图 37.1.2.1 移植后的驱动库代码

该驱动库，重点就是两个 c 文件：inv_mpu.c 和 inv_mpu_dmp_motion_driver.c。其中我们在

inv_mpu.c添加了几个函数，方便我们使用，重点是两个函数：mpu_dmp_init和mpu_dmp_get_data

这两个函数，这里我们简单介绍下这两个函数。

mpu_dmp_init，是 MPU6050 DMP 初始化函数，该函数代码如下：

//mpu6050,dmp 初始化

//返回值:0,正常

// 其他,失败

u8 mpu_dmp_init(void)

{

u8 res=0;

IIC_Init();

//初始化 IIC 总线

if(mpu_init()==0) //初始化 MPU6050

{

res=mpu_set_sensors(INV_XYZ_GYRO|INV_XYZ_ACCEL);//设置需要的传感器

if(res)return 1;

res=mpu_configure_fifo(INV_XYZ_GYRO|INV_XYZ_ACCEL);//设置 FIFO

if(res)return 2;

res=mpu_set_sample_rate(DEFAULT_MPU_HZ);

//设置采样率

if(res)return 3;

res=dmp_load_motion_driver_firmware();

//加载 dmp 固件

if(res)return 4;

res=dmp_set_orientation(inv_orientation_matrix_to_scalar(gyro_orientation));

//设置陀螺仪方向

if(res)return 5;

res=dmp_enable_feature(DMP_FEATURE_6X_LP_QUAT|DMP_FEATURE_TAP|

DMP_FEATURE_ANDROID_ORIENT|DMP_FEATURE_SEND_RAW_ACCEL|

DMP_FEATURE_SEND_CAL_GYRO|DMP_FEATURE_GYRO_CAL);

//设置 dmp 功能

if(res)return 6;

res=dmp_set_fifo_rate(DEFAULT_MPU_HZ);//设置 DMP 输出速率(最大 200Hz)

if(res)return 7;

res=run_self_test();

//自检

if(res)return 8;

res=mpu_set_dmp_state(1); //使能 DMP

if(res)return 9;

}

return 0;

}

此函数首先通过 IIC_Init(需外部提供)初始化与 MPU6050 连接的 IIC 接口，然后调用

mpu_init 函数，初始化 MPU6050，之后就是设置 DMP 所用传感器、FIFO、采样率和加载固件

等一些列操作，在所有操作都正常之后，最后通过 mpu_set_dmp_state(1)使能 DMP 功能，在使

能成功以后，我们便可以通过 mpu_dmp_get_data 来读取姿态解算后的数据了。

mpu_dmp_get_data 函数代码如下：

//得到 dmp 处理后的数据(注意,本函数需要比较多堆栈,局部变量有点多)

//pitch:俯仰角 精度:0.1° 范围:-90.0° +90.0°

//roll:横滚角 精度:0.1° 范围:-180.0° +180.0°

//yaw:航向角 精度:0.1° 范围:-180.0° +180.0°

//返回值:0,正常 其他,失败

u8 mpu_dmp_get_data(float *pitch,float *roll,float *yaw)

{

float q0=1.0f,q1=0.0f,q2=0.0f,q3=0.0f;

unsigned long sensor_timestamp;

short gyro[3], accel[3], sensors;

unsigned char more;

long quat[4];

if(dmp_read_fifo(gyro, accel, quat, &sensor_timestamp, &sensors,&more))return 1;

if(sensors&INV_WXYZ_QUAT)

{

q0 = quat[0] / q30; //q30 格式转换为浮点数

q1 = quat[1] / q30;

q2 = quat[2] / q30;

q3 = quat[3] / q30;

//计算得到俯仰角/横滚角/航向角

*pitch = asin(-2 * q1 * q3 + 2 * q0* q2)* 57.3;// pitch

*roll = atan2(2 * q2 * q3 + 2 * q0 * q1, -2 * q1 * q1 - 2 * q2* q2 + 1)* 57.3;// roll

*yaw= atan2(2*(q1*q2 + q0*q3),q0*q0+q1*q1-q2*q2-q3*q3) * 57.3;//yaw

}else return 2;

return 0;

}

此函数用于得到 DMP 姿态解算后的俯仰角、横滚角和航向角。不过本函数局部变量有点

多，大家在使用的时候，如果死机，那么请设置堆栈大一点(在 startup_stm32f40_41xxx.s 里面设

置，默认是 400)。这里就用到了我们前面介绍的四元数转欧拉角公式，将 dmp_read_fifo 函数

读到的 q30 格式四元数转换成欧拉角。

利用这两个函数，我们就可以读取到姿态解算后的欧拉角，使用非常方便。DMP 部分，我

们就介绍到这。

37.2 硬件设计

本实验采用 STM32F4 的 3 个普通 IO 连接 MPU6050，本章实验功能简介：程序先初始化

MPU6050 等外设，然后利用 DMP 库，初始化 MPU6050 及使能 DMP，最后，在死循环里面

不停读取：温度传感器、加速度传感器、陀螺仪、DMP 姿态解算后的欧拉角等数据，通过串口

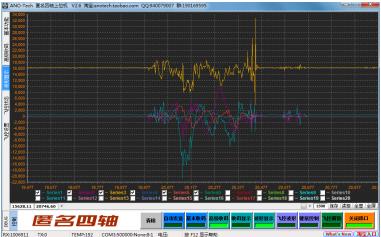

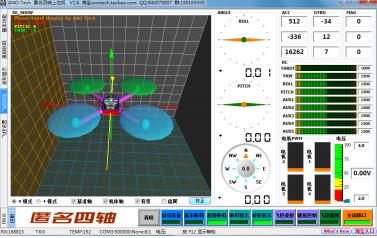

上报给上位机(温度不上报)，利用上位机软件(ANO_Tech 匿名四轴上位机_V2.6.exe)，

可以实时显示 MPU6050 的传感器状态曲线，并显示 3D 姿态，可以通过 KEY0 按键开启/关闭

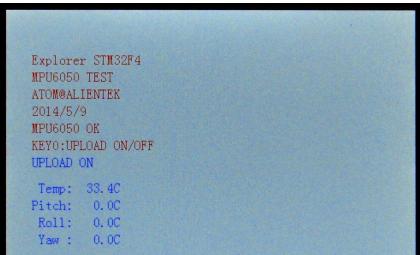

数据上传功能。同时，在 LCD 模块上面显示温度和欧拉角等信息。DS0 来指示程序正在运行。

所要用到的硬件资源如下：

1) 指示灯 DS0

2) KEY0 按键

3) TFTLCD 模块

4) 串口

5) MPU6050

前 4 个，在之前的实例已经介绍过了，这里我们仅介绍 MPU6050 与探索者 STM32F4 开发

板的连接。该接口与 MCU 的连接原理图如 37.2.1 所示：

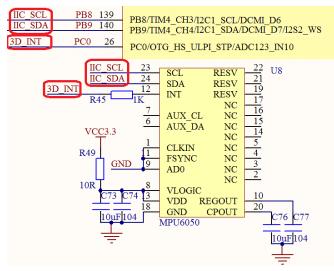

图 37.2.1 MPU6050 与 STM32F4 的连接电路图

从上图可以看出，MPU6050 通过三根线与 STM32F4 开发板连接，其中 IIC 总线时和 24C02

以及 WM8978 共用，接在 PB8 和 PB9 上面。MPU6050 的中断输出，连接在 STM32F4 的 PC0

脚，不过本例程我们并没有用到中断。另外，AD0 接的 GND，所以 MPU6050 的器件地址是：

0X68。

37.3 软件设计

打开本章工程可以看到，首先我们在工程中 HARDWARE 分组下首先添加了 IIC 支持的底

层驱动文件 myiic.c 和源文件 myiic.h，因为我们的 mpu6050 通信接口是 IIC。同时我们还增加

了 mpu6050.c 源文件和对应的头文件 mpu6050 用来编写 mpu6050 相关的底层驱动。最后我们

还 添 加 了 DMP 驱 动 库 代 码 到 我 们 实 验 工 程 ， DMP 驱 动 库 代 码 包 含 inv_mpu.c 和

inv_mpu_dmp_motion_driver.c 两个源文件，以及几个头文件。

由于 mpu6050.c 里面代码比较多，这里我们就不全部列出来了，仅介绍几个重要的函数。

首先是：MPU_Init，该函数代码如下：

//初始化 MPU6050//返回值:0,成功 其他,错误代码u8 MPU_Init(void){u8 res;IIC_Init();//初始化 IIC 总线MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X80);//复位 MPU6050 delay_ms(100);MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X00);//唤醒 MPU6050MPU_Set_Gyro_Fsr(3);//陀螺仪传感器,±2000dpsMPU_Set_Accel_Fsr(0);//加速度传感器,±2gMPU_Set_Rate(50);//设置采样率 50HzMPU_Write_Byte(MPU_INT_EN_REG,0X00);//关闭所有中断MPU_Write_Byte(MPU_USER_CTRL_REG,0X00); //I2C 主模式关闭MPU_Write_Byte(MPU_FIFO_EN_REG,0X00);//关闭 FIFOMPU_Write_Byte(MPU_INTBP_CFG_REG,0X80); //INT 引脚低电平有效res=MPU_Read_Byte(MPU_DEVICE_ID_REG);if(res==MPU_ADDR)//器件 ID 正确{MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X01);//设置 CLKSEL,PLL X 轴参考MPU_Write_Byte(MPU_PWR_MGMT2_REG,0X00);//加速度与陀螺仪都工作MPU_Set_Rate(50);//设置采样率为 50Hz}else return 1;return 0;}

该函数就是按我们在 37.1.1 节介绍的方法，对 MPU6050 进行初始化，该函数执行成功后，

便可以读取传感器数据了。

然后再看 MPU_Get_Temperature、MPU_Get_Gyroscope 和 MPU_Get_Accelerometer 等三个

函数，源码如下：

//得到温度值//返回值:温度值(扩大了 100 倍)short MPU_Get_Temperature(void){ u8 buf[2]; short raw; float temp;MPU_Read_Len(MPU_ADDR,MPU_TEMP_OUTH_REG,2,buf); raw=((u16)buf[0]<<8)|buf[1]; temp=36.53+((double)raw)/340; return temp*100;;}//得到陀螺仪值(原始值)//gx,gy,gz:陀螺仪 x,y,z 轴的原始读数(带符号)//返回值:0,成功// 其他,错误代码u8 MPU_Get_Gyroscope(short *gx,short *gy,short *gz){ u8 buf[6],res;res=MPU_Read_Len(MPU_ADDR,MPU_GYRO_XOUTH_REG,6,buf);if(res==0){*gx=((u16)buf[0]<<8)|buf[1];*gy=((u16)buf[2]<<8)|buf[3];*gz=((u16)buf[4]<<8)|buf[5];} return res;;}//得到加速度值(原始值)//gx,gy,gz:陀螺仪 x,y,z 轴的原始读数(带符号)//返回值:0,成功// 其他,错误代码u8 MPU_Get_Accelerometer(short *ax,short *ay,short *az){ u8 buf[6],res;res=MPU_Read_Len(MPU_ADDR,MPU_ACCEL_XOUTH_REG,6,buf);if(res==0){*ax=((u16)buf[0]<<8)|buf[1];*ay=((u16)buf[2]<<8)|buf[3];*az=((u16)buf[4]<<8)|buf[5];} return res;;}

其中 MPU_Get_Temperature 用于获取 MPU6050 自带温度传感器的温度值，然后MPU_Get_Gyroscope 和 MPU_Get_Accelerometer 分别用于读取陀螺仪和加速度传感器的原

始数据。

最后看 MPU_Write_Len 和 MPU_Read_Len 这两个函数，代码如下：

//IIC 连续写//addr:器件地址 reg:寄存器地址//len:写入长度 buf:数据区//返回值:0,正常 其他,错误代码u8 MPU_Write_Len(u8 addr,u8 reg,u8 len,u8 *buf){u8 i; IIC_Start();IIC_Send_Byte((addr<<1)|0);//发送器件地址+写命令if(IIC_Wait_Ack()){IIC_Stop();return 1;}//等待应答 IIC_Send_Byte(reg);//写寄存器地址 IIC_Wait_Ack();//等待应答for(i=0;i

MPU_Write_Len 用于指定器件和地址，连续写数据，可用于实现 DMP 部分的：i2c_write

函数。而 MPU_Read_Len 用于指定器件和地址，连续读数据，可用于实现 DMP 部分的：i2c_read

函数。DMP 移植部分的 4 个函数，这里就实现了 2 个，剩下的 delay_ms 就直接采用我们 delay.c

里面的 delay_ms 实现，get_ms 则直接提供一个空函数即可。

关于 mpu6050.c 我们就介绍到这，另外 mpu6050.h 的代码，我们这里就不再贴出了，大家

看光盘源码即可。

最后看看 main.c 代码如下：

//串口 1 发送 1 个字符//c:要发送的字符void usart1_send_char(u8 c){ while(__HAL_UART_GET_FLAG(&UART1_Handler,UART_FLAG_TC)==RESET){}; USART1->DR=c;}//传送数据给匿名四轴上位机软件(V2.6 版本)//fun:功能字. 0X01~0X1C//data:数据缓存区,最多 28 字节!!//len:data 区有效数据个数void usart1_niming_report(u8 fun,u8*data,u8 len){u8 send_buf[32];u8 i;if(len>28)return;//最多 28 字节数据send_buf[len+3]=0;//校验数置零send_buf[0]=0XAA;//帧头send_buf[1]=0XAA;//帧头send_buf[2]=fun;//功能字send_buf[3]=len;//数据长度for(i=0;i>8)&0XFF;tbuf[1]=aacx&0XFF;tbuf[2]=(aacy>>8)&0XFF;tbuf[3]=aacy&0XFF;tbuf[4]=(aacz>>8)&0XFF;tbuf[5]=aacz&0XFF;tbuf[6]=(gyrox>>8)&0XFF;tbuf[7]=gyrox&0XFF;tbuf[8]=(gyroy>>8)&0XFF;tbuf[9]=gyroy&0XFF;tbuf[10]=(gyroz>>8)&0XFF;tbuf[11]=gyroz&0XFF;tbuf[12]=0;//因为开启 MPL 后,无法直接读取磁力计数据,所以这里直接屏蔽掉.用 0 替代.tbuf[13]=0;tbuf[14]=0;tbuf[15]=0;tbuf[16]=0;tbuf[17]=0;usart1_niming_report(0X02,tbuf,18);//传感器帧,0X02}//通过串口 1 上报结算后的姿态数据给电脑(状态帧)//roll:横滚角.单位 0.01 度。 -18000 -> 18000 对应 -180.00 -> 180.00 度//pitch:俯仰角.单位 0.01 度。-9000 - 9000 对应 -90.00 -> 90.00 度//yaw:航向角.单位为 0.1 度 0 -> 3600 对应 0 -> 360.0 度//csb:超声波高度,单位:cm//prs:气压计高度,单位:mmvoid usart1_report_imu(short roll,short pitch,short yaw,short csb,int prs){u8 tbuf[12];tbuf[0]=(roll>>8)&0XFF;tbuf[1]=roll&0XFF;tbuf[2]=(pitch>>8)&0XFF;tbuf[3]=pitch&0XFF;tbuf[4]=(yaw>>8)&0XFF;tbuf[5]=yaw&0XFF;tbuf[6]=(csb>>8)&0XFF;tbuf[7]=csb&0XFF;tbuf[8]=(prs>>24)&0XFF;tbuf[9]=(prs>>16)&0XFF;tbuf[10]=(prs>>8)&0XFF;tbuf[11]=prs&0XFF;usart1_niming_report(0X01,tbuf,12);//状态帧,0X01}int main(void){u8 t=0,report=1;//默认开启上报u8 key;float pitch,roll,yaw;//欧拉角short aacx,aacy,aacz;//加速度传感器原始数据short gyrox,gyroy,gyroz;//陀螺仪原始数据short temp;//温度 HAL_Init();//初始化 HAL 库 Stm32_Clock_Init(336,8,2,7);//设置时钟,168Mhzdelay_init(168);//初始化延时函数uart_init(500000);//初始化 USARTusmart_dev.init(84);//初始化 USMARTLED_Init();//初始化 LEDKEY_Init();//初始化 KEYLCD_Init();//初始化 LCDMPU_Init();//初始化 MPU6050POINT_COLOR=RED;//设置字体为红色LCD_ShowString(30,50,200,16,16,"Explorer STM32F4");LCD_ShowString(30,70,200,16,16,"MPU6050 TEST");LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");LCD_ShowString(30,110,200,16,16,"2014/5/9");while(mpu_dmp_init()){ LCD_ShowString(30,130,200,16,16,"MPU6050 Error"); delay_ms(200);LCD_Fill(30,130,239,130+16,WHITE); delay_ms(200);}LCD_ShowString(30,130,200,16,16,"MPU6050 OK");LCD_ShowString(30,150,200,16,16,"KEY0:UPLOAD ON/OFF");POINT_COLOR=BLUE;//设置字体为蓝色LCD_ShowString(30,170,200,16,16,"UPLOAD ON ");LCD_ShowString(30,200,200,16,16," Temp: . C");LCD_ShowString(30,220,200,16,16,"Pitch: . C");LCD_ShowString(30,240,200,16,16," Roll: . C");LCD_ShowString(30,260,200,16,16," Yaw : . C");while(1){key=KEY_Scan(0);if(key==KEY0_PRES){report=!report;if(report)LCD_ShowString(30,170,200,16,16,"UPLOAD ON ");else LCD_ShowString(30,170,200,16,16,"UPLOAD OFF");}if(mpu_dmp_get_data(&pitch,&roll,&yaw)==0){temp=MPU_Get_Temperature(); //得到温度值MPU_Get_Accelerometer(&aacx,&aacy,&aacz); //得到加速度传感器数据MPU_Get_Gyroscope(&gyrox,&gyroy,&gyroz); //得到陀螺仪数据if(report)mpu6050_send_data(aacx,aacy,aacz,gyrox,gyroy,gyroz);//用自定义帧发送加速度和陀螺仪原始数据if(report)usart1_report_imu(aacx,aacy,aacz,gyrox,gyroy,gyroz,(int)(roll*100),(int)(pitch*100),(int)(yaw*10));if((t%10)==0){if(temp<0){LCD_ShowChar(30+48,200,'-',16,0);//显示负号temp=-temp;//转为正数}else LCD_ShowChar(30+48,200,' ',16,0);//去掉负号LCD_ShowNum(30+48+8,200,temp/100,3,16);//显示整数部分LCD_ShowNum(30+48+40,200,temp%10,1,16);//显示小数部分temp=pitch*10;if(temp<0){LCD_ShowChar(30+48,220,'-',16,0);//显示负号temp=-temp;//转为正数}else LCD_ShowChar(30+48,220,' ',16,0);//去掉负号LCD_ShowNum(30+48+8,220,temp/10,3,16);//显示整数部分LCD_ShowNum(30+48+40,220,temp%10,1,16);//显示小数部分temp=roll*10;if(temp<0){LCD_ShowChar(30+48,240,'-',16,0);//显示负号temp=-temp;//转为正数}else LCD_ShowChar(30+48,240,' ',16,0);//去掉负号LCD_ShowNum(30+48+8,240,temp/10,3,16);//显示整数部分LCD_ShowNum(30+48+40,240,temp%10,1,16);//显示小数部分temp=yaw*10;if(temp<0){LCD_ShowChar(30+48,260,'-',16,0);//显示负号temp=-temp;//转为正数}else LCD_ShowChar(30+48,260,' ',16,0);//去掉负号LCD_ShowNum(30+48+8,260,temp/10,3,16);//显示整数部分LCD_ShowNum(30+48+40,260,temp%10,1,16);//显示小数部分t=0; LED0=!LED0;//LED 闪烁}}t++;}}

此部分代码除了 main 函数，还有几个函数，用于上报数据给上位机软件，利用上位机软件

显示传感器波形，以及 3D 姿态显示，有助于更好的调试 MPU6050。上位机软件使用：ANO_Tech

匿名四轴上位机_V2.6.exe，该软件在：开发板光盘→ 6，软件资料→软件→匿名四轴上位机 文

件夹里面可以找到，该软件的使用方法，见该文件夹下的 README.txt，这里我们不做介绍。其

中，usart1_niming_report 函数用于将数据打包、计算校验和，然后上报给匿名四轴上位机软件。

mpu6050_send_data 函数用于上报加速度和陀螺仪的原始数据，可用于波形显示传感器数据，

通过 A1 自定义帧发送。而 usart1_report_imu 函数，则用于上报飞控显示帧，可以实时 3D 显示

MPU6050 的姿态，传感器数据等。

这里，main 函数是比较简单的，大家看代码即可，不过需要注意的是，为了高速上传数据，

这里我们将串口 1 的波特率设置为 500Kbps 了，测试的时候要注意下。

最后，我们将 MPU_Write_Byte、MPU_Read_Byte 和 MPU_Get_Temperature 等三个函数加

入 USMART 控制，这样，我们就可以通过串口调试助手，改写和读取 MPU6050 的寄存器数据

了，并可以读取温度传感器的值，方便大家调试(注意在 USMART 调试的时候，最好通过按

KEY0，先关闭数据上传功能，否则会受到很多乱码，妨碍调试)。

至此，我们的软件设计部分就结束了。

37.4 下载验证

在代码编译成功之后，我们通过下载代码到 ALIENTEK 探索者 STM32F4 开发板上，可以

看到 LCD 显示如图 37.4.1 所示的内容：

图 37.4.1 程序运行时 LCD 显示内容

屏幕显示了 MPU6050 的温度、俯仰角(pitch)、横滚角(roll)和航向角(yaw)的数值。

然后，我们可以晃动开发板，看看各角度的变化。

另外，通过按 KEY0 可以开启或关闭数据上报，开启状态下，我们可以打开：ANO_Tech

匿名四轴上位机_V2.6.exe(该软件双击后，会弹出一个蓝色的小界面，直接关闭即可。然后才

会进入主界面)，这个软件，接收 STM32F4 上传的数据，从而图形化显示传感器数据以及飞行

姿态，如图 37.4.2 和图 37.4.3 所示：

图 37.4.2 传感器数据波形显示

图 37.4.3 飞控状态显示

图 37.4.2 就是波形化显示我们通过 mpu6050_send_data 函数发送的数据，采用 A1 功能帧发

送，总共 6 条线(Series1~6)显示波形，全部来自 A1 功能帧，int16 数据格式，Series1~6 分别

代表：加速度传感器 x/y/z 和角速度传感器(陀螺仪)x/y/z 方向的原始数据。

图图 37.4.3 则 3D 显示了我们开发板的姿态，通过 usart1_report_imu 函数发送的数据显示，

采用飞控显示帧格(AF)式上传，同时还显示了加速度陀螺仪等传感器的原始数据。

最后，我们还可以用 USMART 读写 MPU6050 的任何寄存器，来调试代码，这里我们就不

做演示了，大家自己测试即可。最后，建议大家用 USMART 调试的时候，先按 KEY0 关闭数

据上传功能，否则会收到很多乱码！！，注意波特率设置为：500Kbps(设置方法：XCOM 在关

闭串口状态下，选择自定义波特率，然后输入：500000，再打开串口就可以了)。
