Max31865温度传感器模块的避坑分享
淘宝上买的一般都是上图这个紫色油墨的模块，在途中可以看到2、4焊盘中间是连着的，同时2焊盘通过过孔连接到了gnd，4焊盘为force2引脚，3为force+引脚。如上图，但是该紫色模块会导致force2与force+短接的同时，接到了gnd，读模块的故障寄存器会出现0×40的故障码。max31865芯片手册中，在三线模式的接线图中，force2和force+是需要短接的。拿小刀将2、4间的线割断，
·
淘宝上买的一般都是上图这个紫色油墨的模块，在途中可以看到2、4焊盘中间是连着的，同时2焊盘通过过孔连接到了gnd，4焊盘为force2引脚，3为force+引脚。
max31865芯片手册中，在三线模式的接线图中，force2和force+是需要短接的。

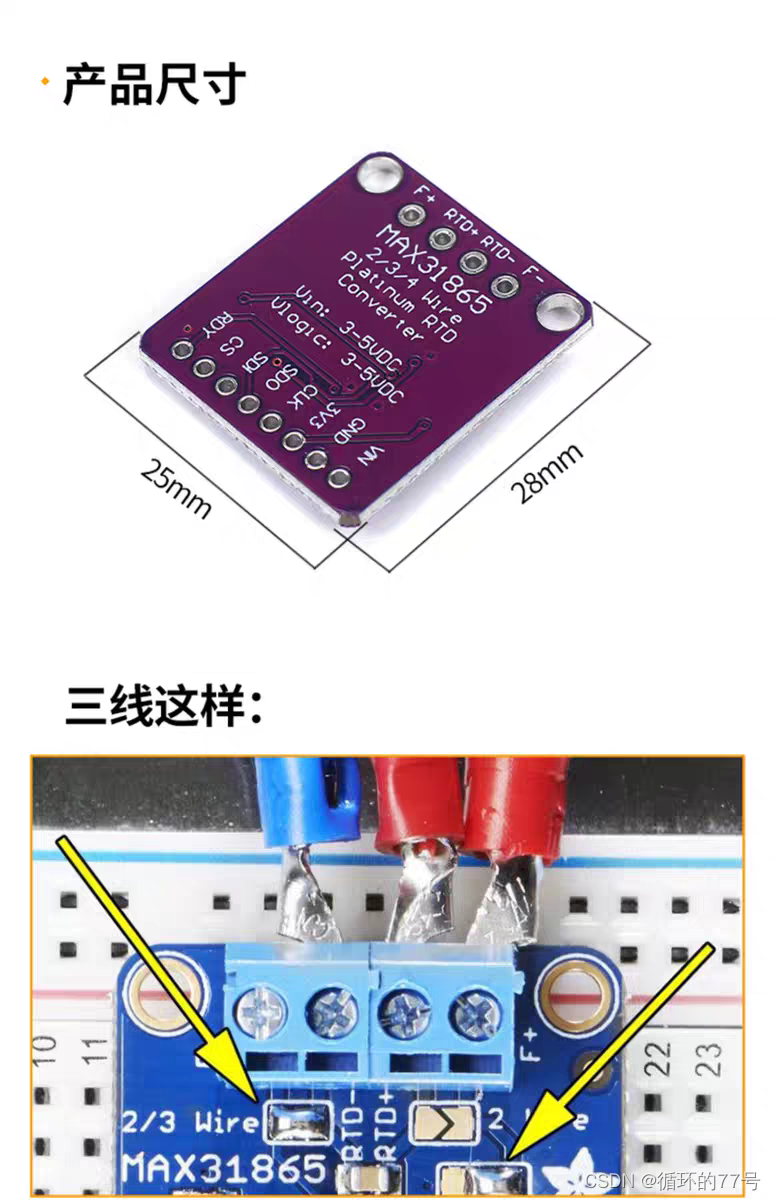

如上图，但是该紫色模块会导致force2与force+短接的同时，接到了gnd，读模块的故障寄存器会出现0×40的故障码。

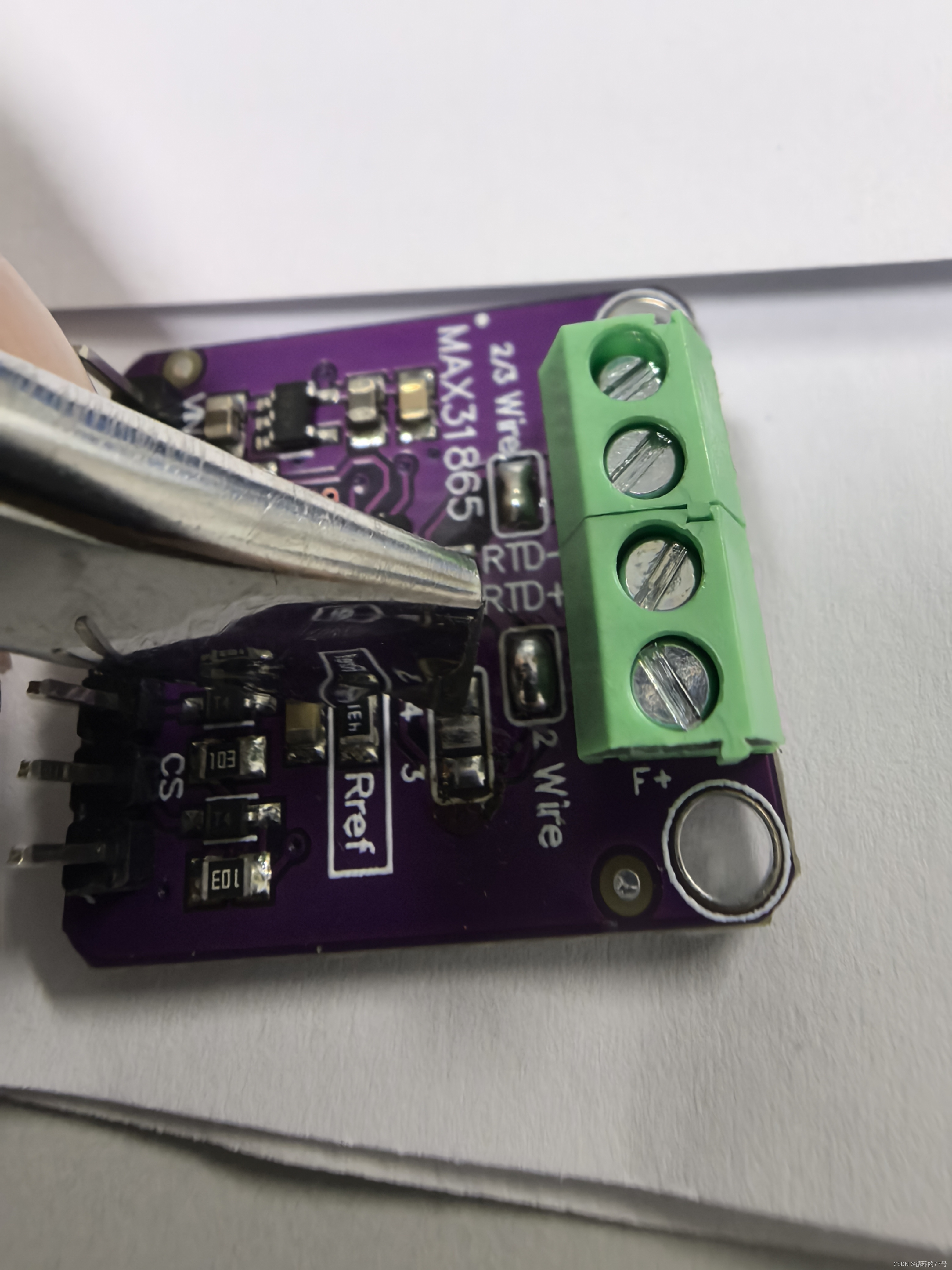

拿小刀将2、4间的线割断，将4、3焊接在一起，问题解决，获得正确的温度值。
