卷积神经网络CNN反向传播原理 The principle of CNN backpropagation

一、链式法则Chain rule

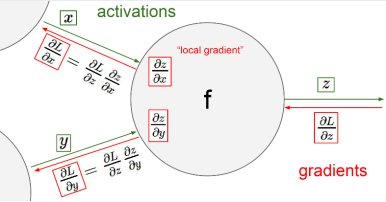

开始推导反向传播原理之前，先回顾一下偏导数（Partial Derivatives）的链式法则：【1】【2】【3】



图中，  L代表损失函数（Loss Function），对x的偏导数为：

二、反向传播backpropagation公式推导 【4】【5】

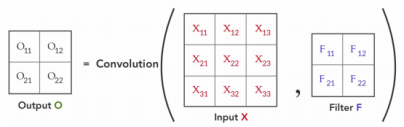

1. 以如下卷积为例：

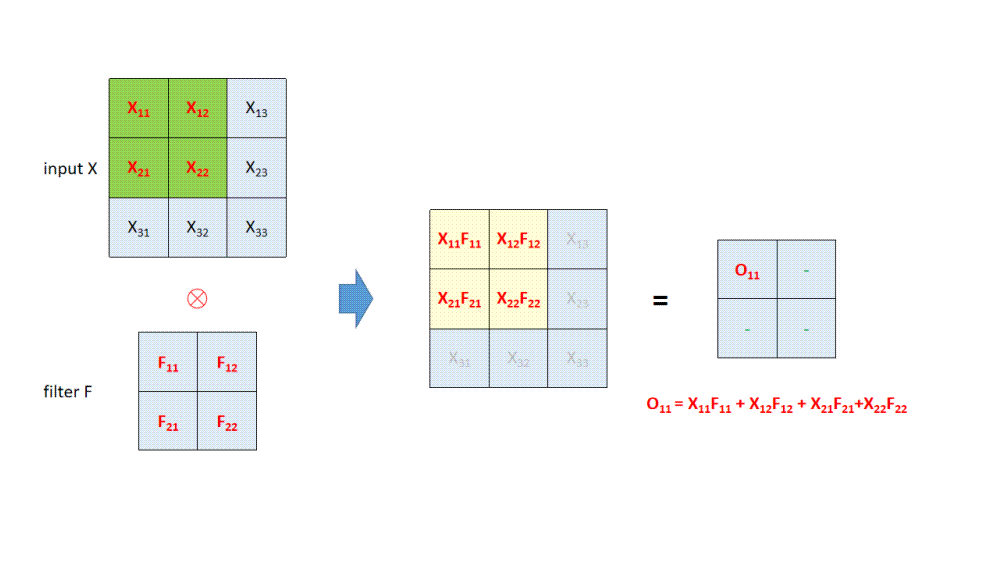

2. 卷积运算的动态图：

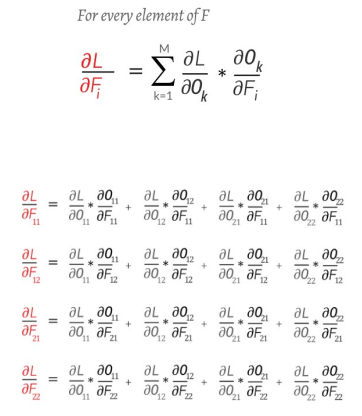

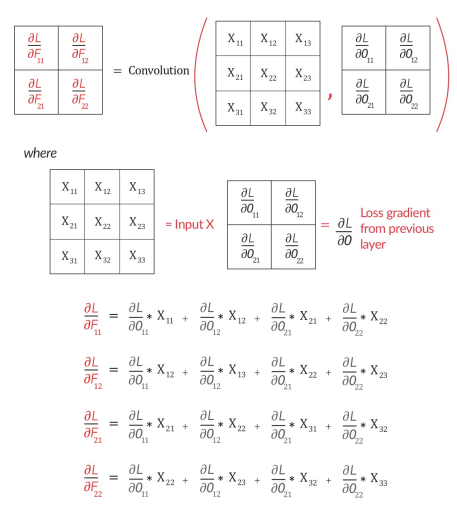

3. 对Filter F的链式求导公式如下：

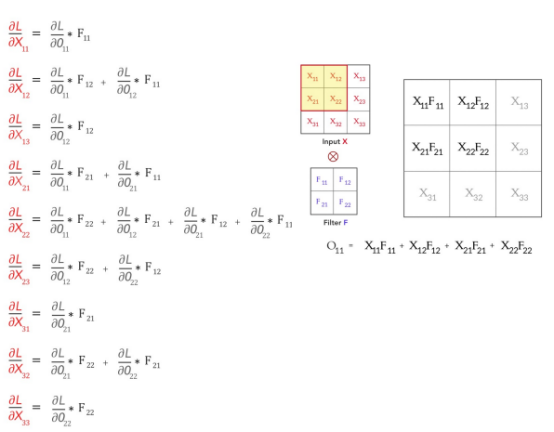

4. 对Input X的链式求导公式如下：

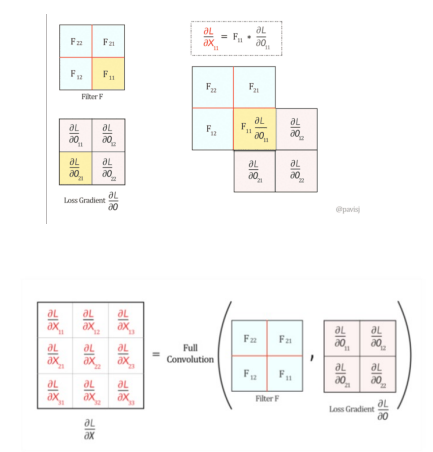

用矩阵表示：

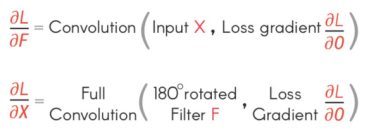

5. 总结链式求导公式如下：

三、Pooling的反向传播 【6】

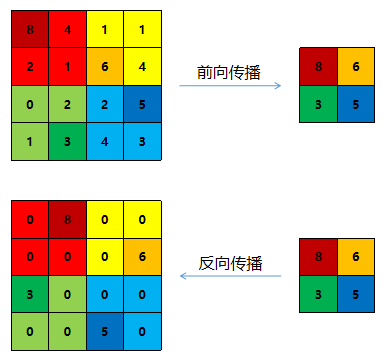

1. max pooling

max pooling在前向传播中，把一个patch中最大的值传递给下一层，其他值会被舍弃掉。因此，在反向传播中，就是将当前梯度直接传递给前一层的某个像素，而让同一个patch中的其他像素值为0。

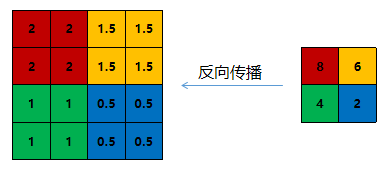

2. average pooling

在反向传播中，就是把某个像素的值平均分成 n 份分配给上一层。

参考文献（References）：

【1】 Fei-Fei Li & Andrej Karpthy & Justin Johnson 《Lecture 4: Backpropagation and Neural Networks part 1》

cs231n-2016-winter/lecture-slides/winter1516_lecture4.pdf at master · maxim5/cs231n-2016-winter · GitHub

【2】Andrej Karpathy 《CS231n Winter 2016: Lecture 4: Backpropagation, Neural Networks 1》 https://www.youtube.com/watch?v=i94OvYb6noo

【3】Pavithra Solai 《Convolutions and Backpropagations》

https://pavisj.medium.com/convolutions-and-backpropagations-46026a8f5d2c

【4】Rukayat Sadiq 《CNN BackPropagation Fall 2021》

https://deeplearning.cs.cmu.edu/F21/document/recitation/Recitation5/CNN_Backprop_Recitation_5_F21.pdf

【5】ESRSchao 《【CNN基础知识】一文详解反向传播（Backpropagation）在CNN中如何具体实现——卷积、池化(上)》

【CNN基础知识】一文详解反向传播（Backpropagation）在CNN中如何具体实现——卷积、池化(上)_cnn前向传播和反向传播-CSDN博客

【6】Jackie_AI  《Pooling层的作用以及如何进行反向传播》
