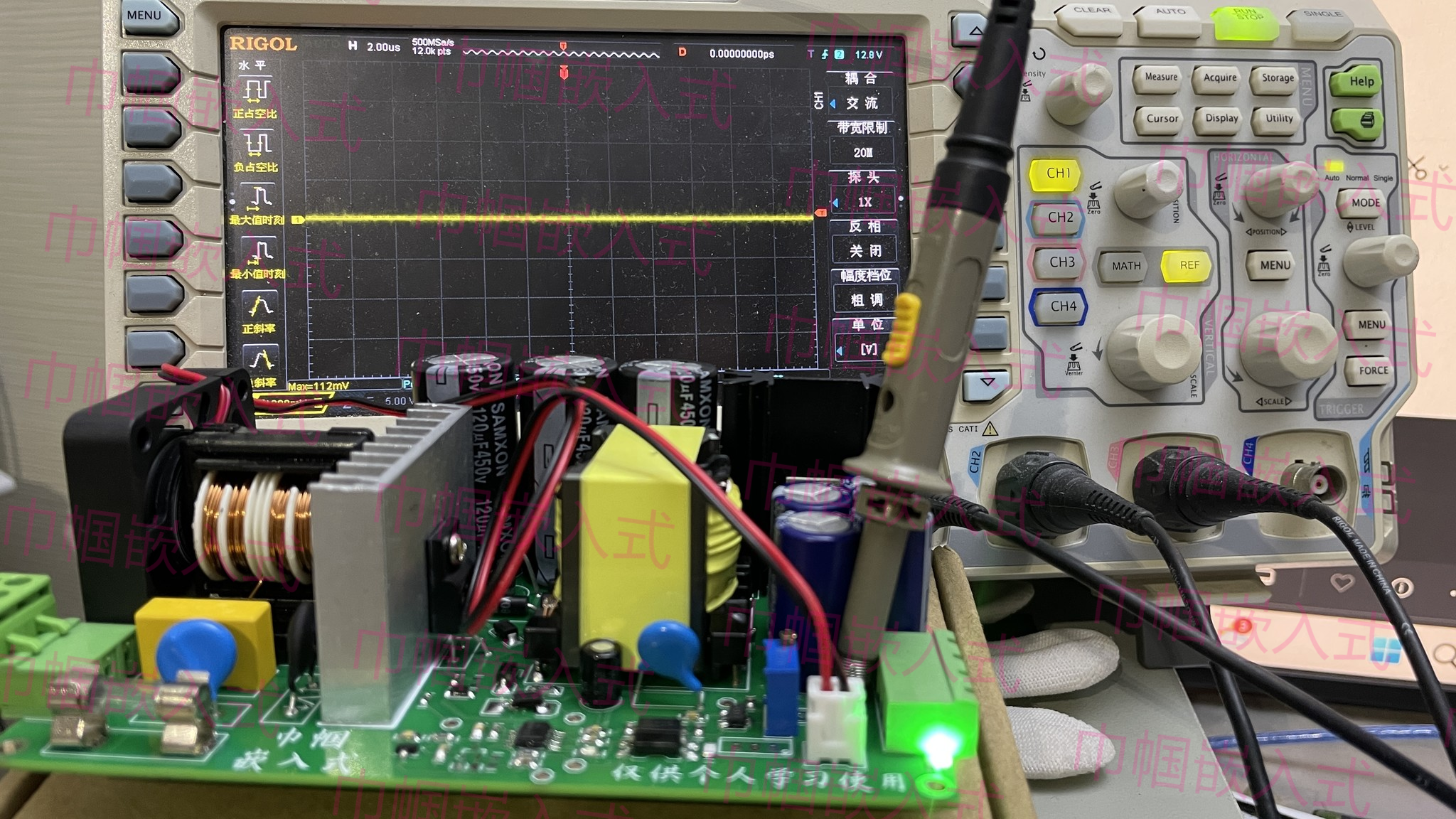

设计输出28V,纹波100多mV

帮网友制作的28V开关电源,应该是T12或者C245焊台用的吧,具体没问

 纹波100多mv

电路就不赘述,典型的反激式

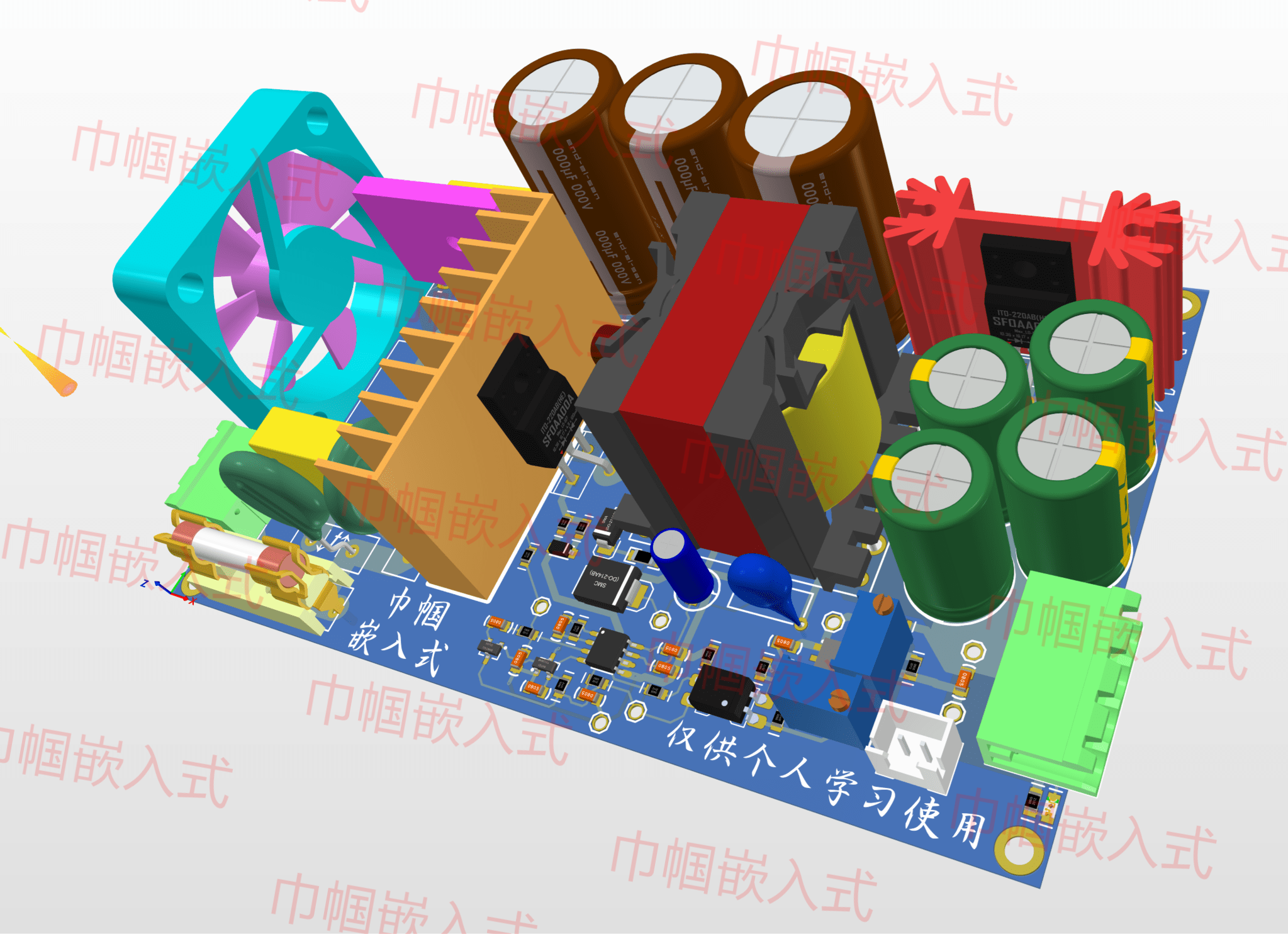

打样之前记得先检查三维模型,确定元件没有干涉

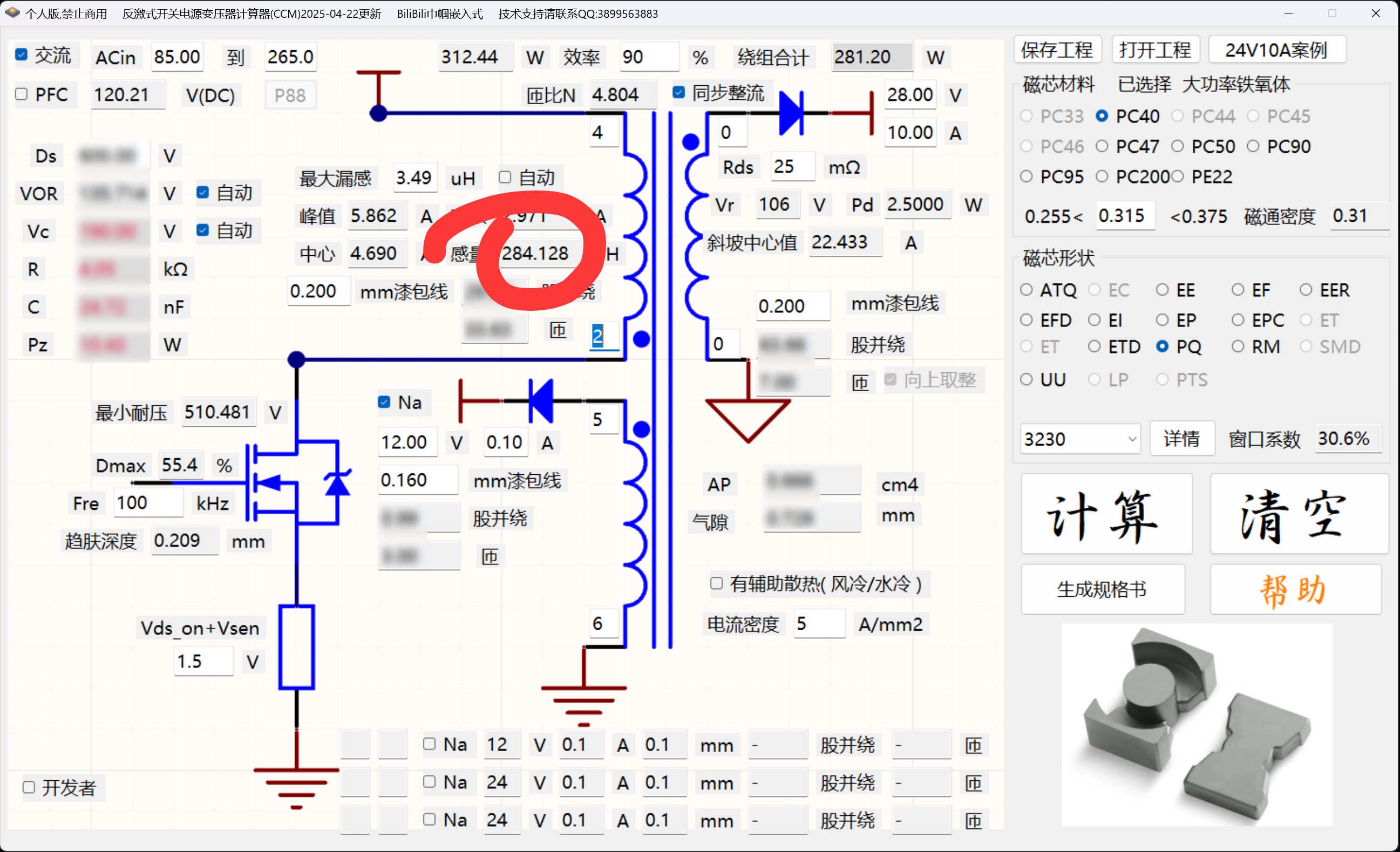

处理妥当后,就可以下单打样做板子,同时也不要闲着,开始设计变压器

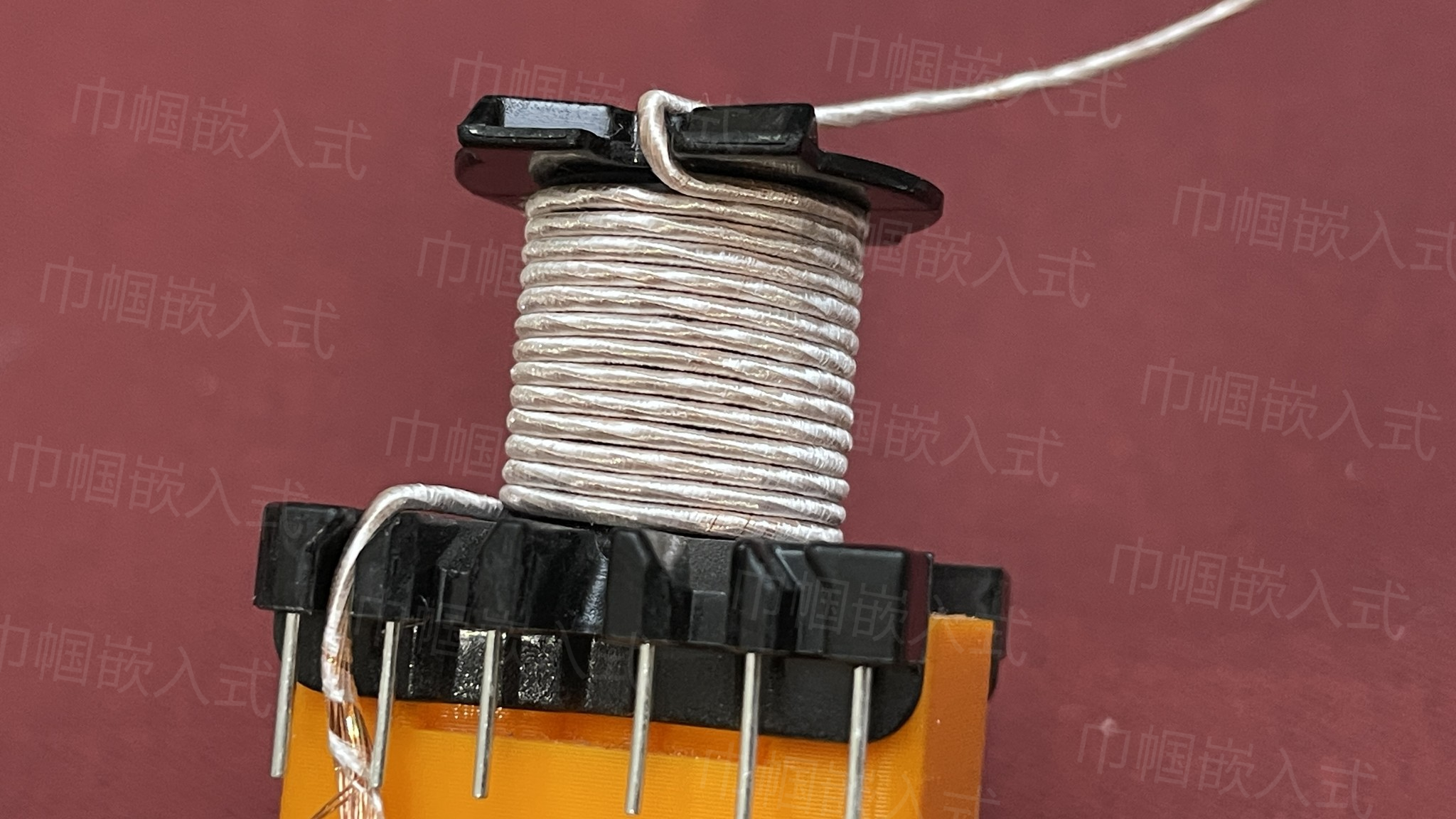

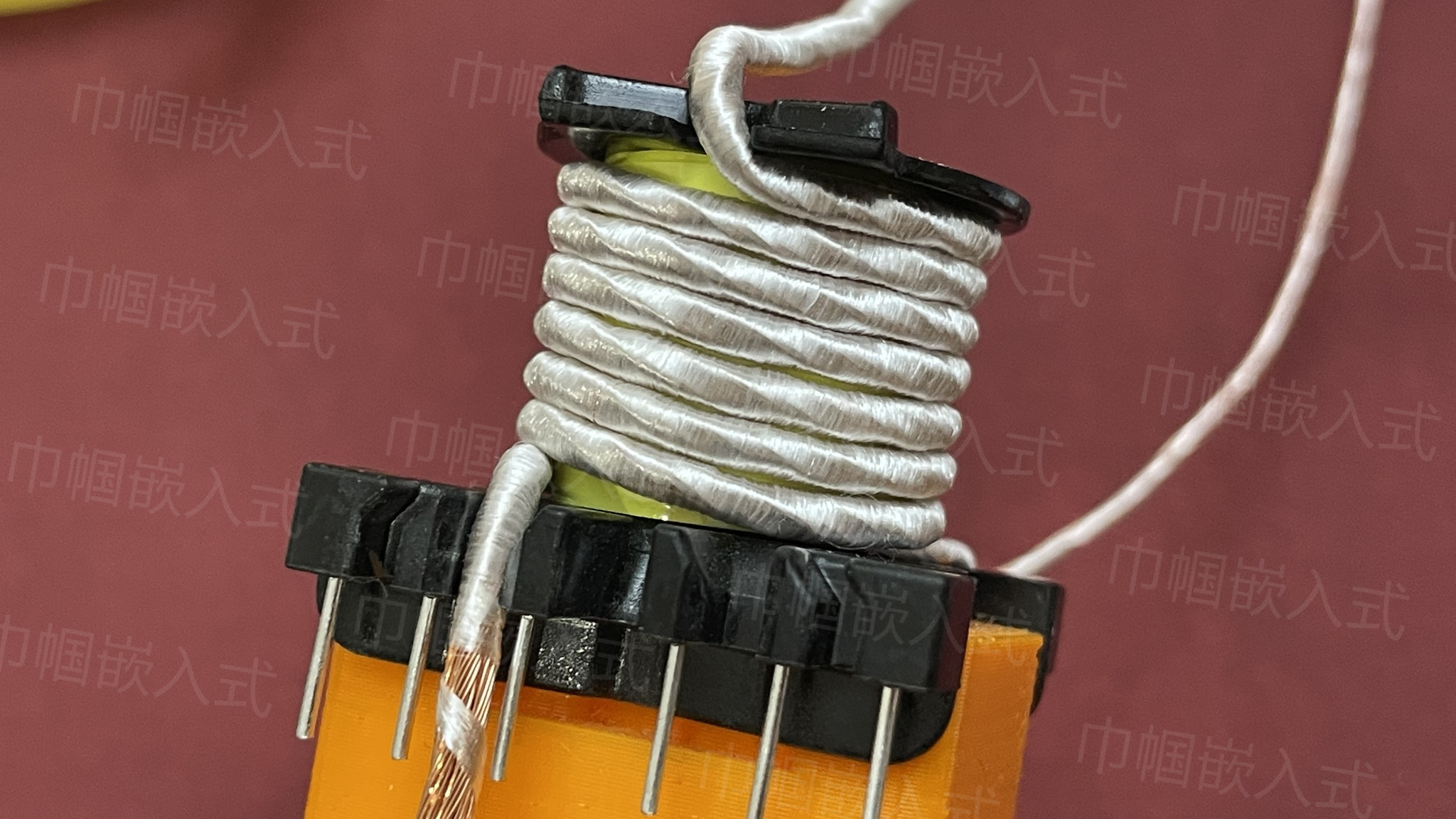

电流比较大,直接用利兹线

次级也用利兹线

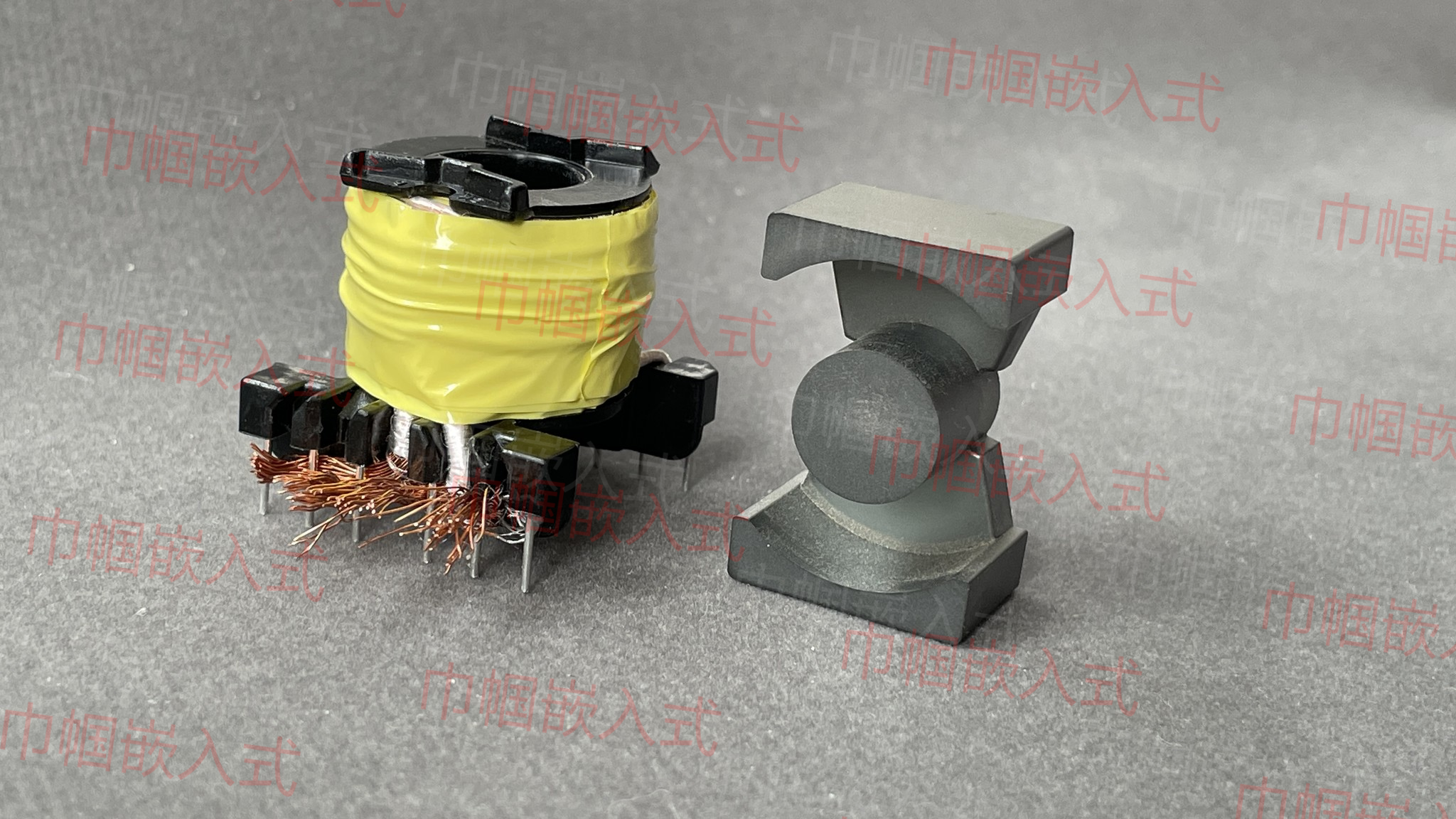

就这么绕,,直到所有的绕组都处理好

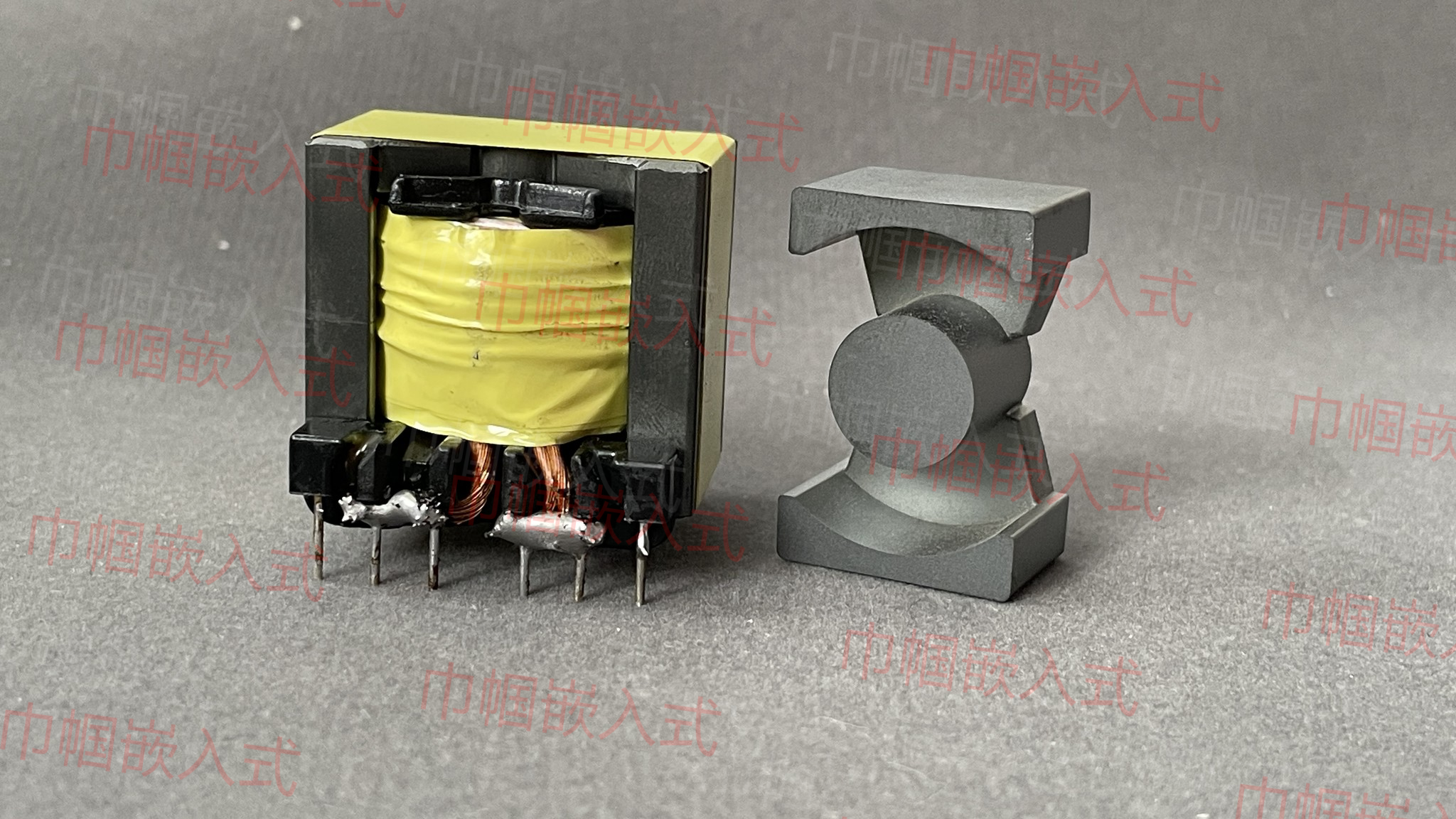

已经有模有样了

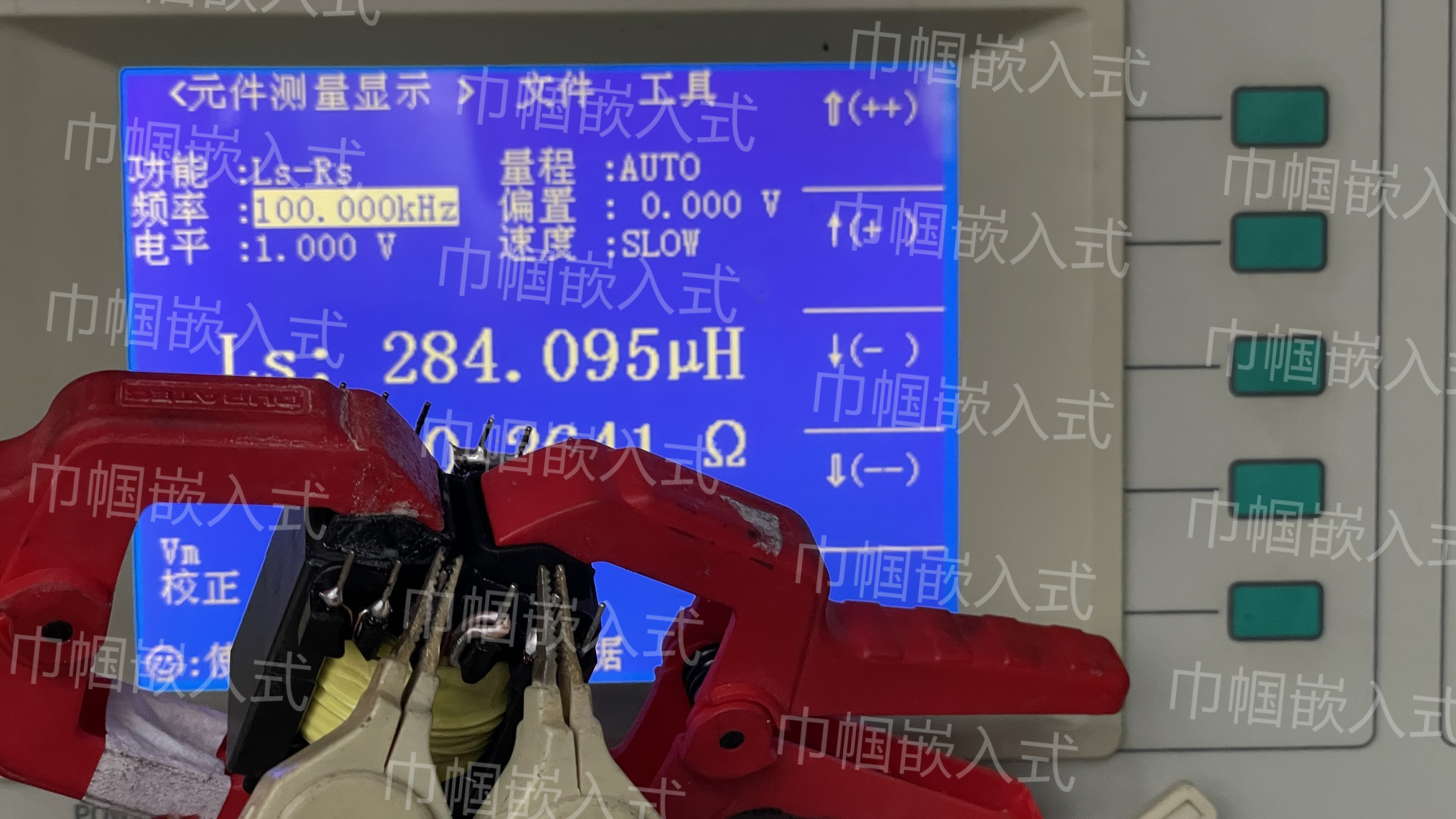

然后慢慢的调电感量 ,精度极高啊,万分之1

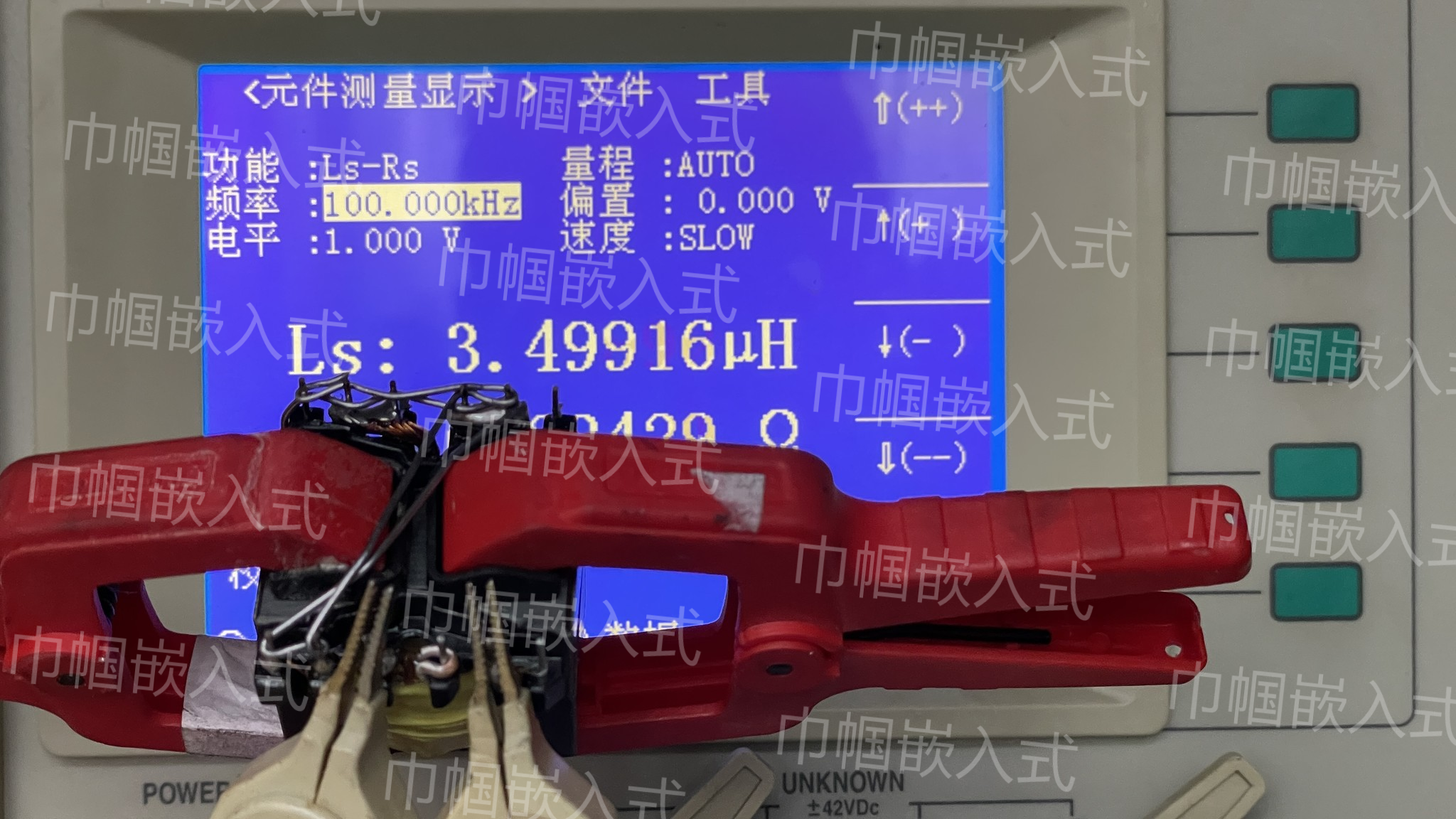

然后测一下漏感,也很低啊,只有1.23%

没问题后就可以打胶浸渍出货了

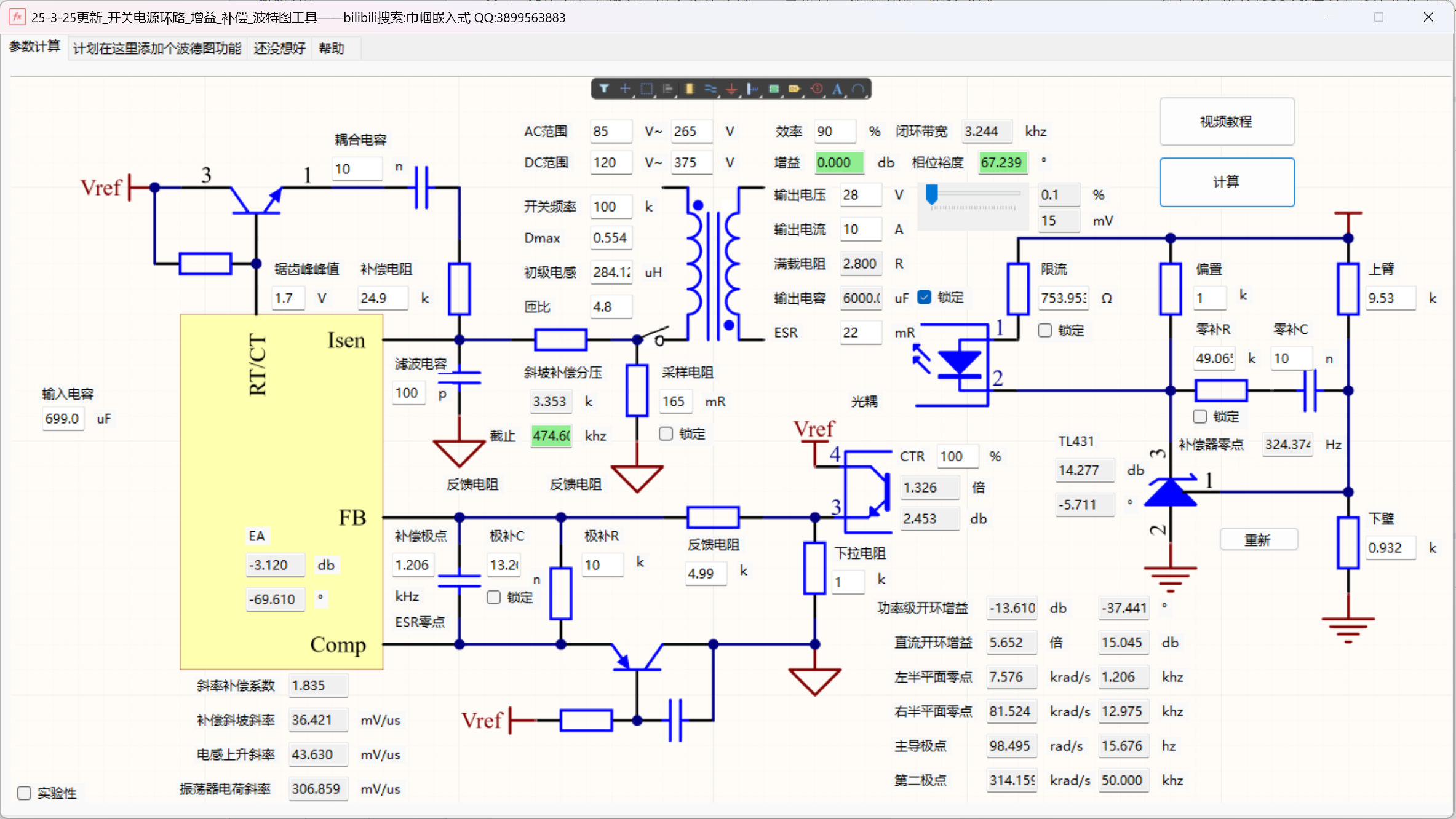

做好变压器后不要闲着,开始计算反馈环路,买元件,首先粗略的算一下输出电容需要多大

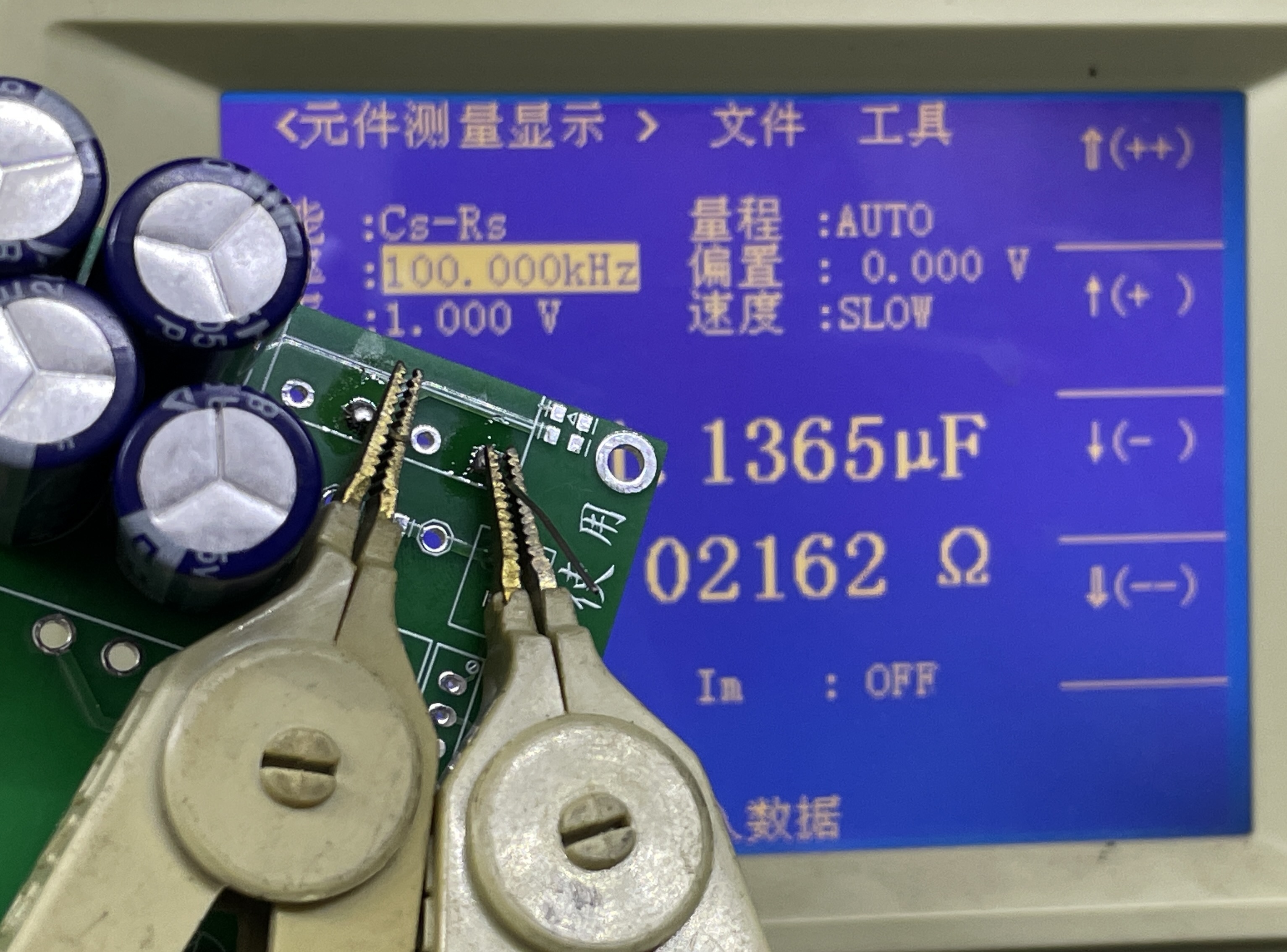

根据计算结果选4个1500uf,然后再确定电容的ESR,

 迭代几次,就可以把反馈环路上的元件都处理为标准值,然后下单买元件

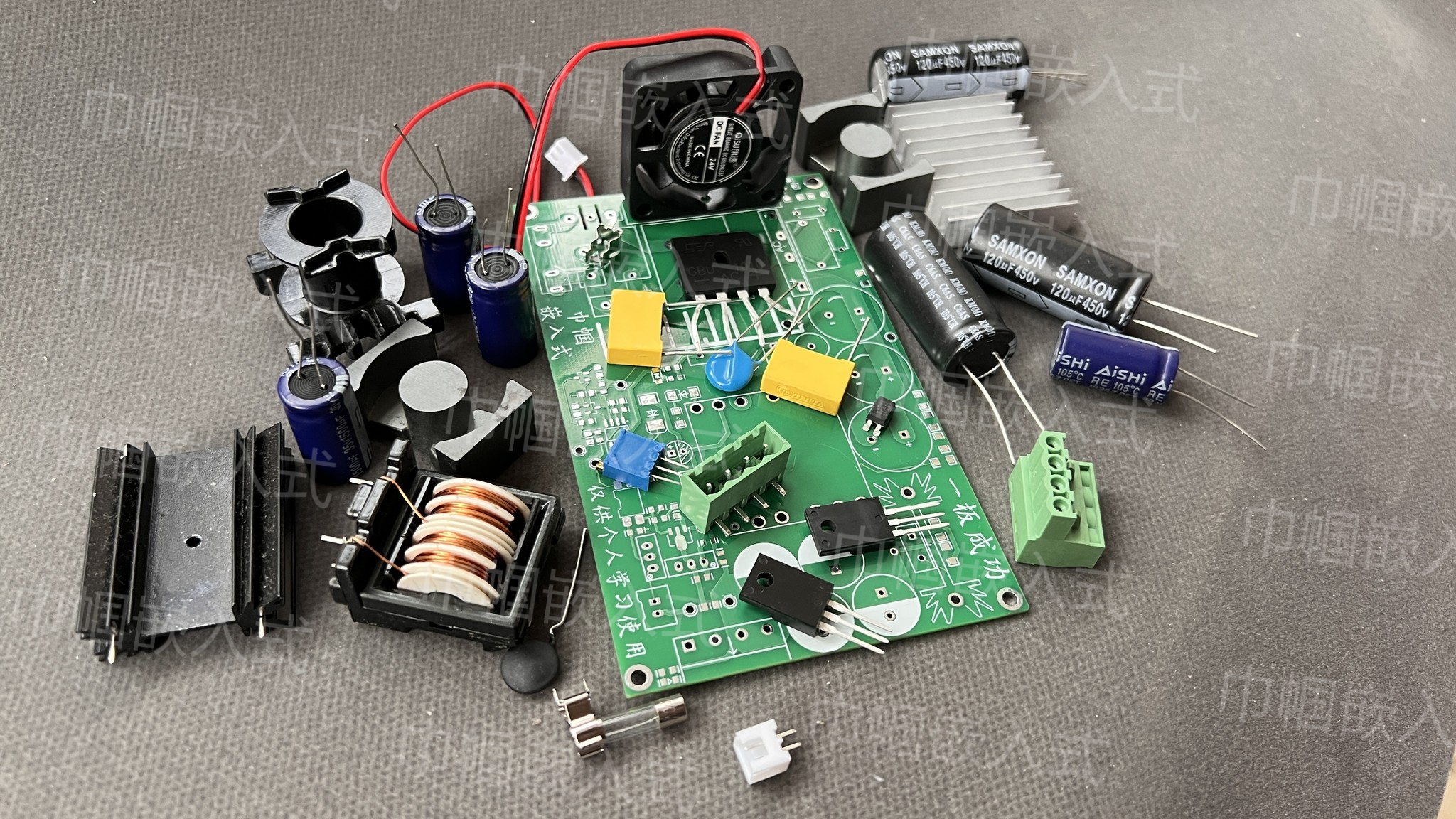

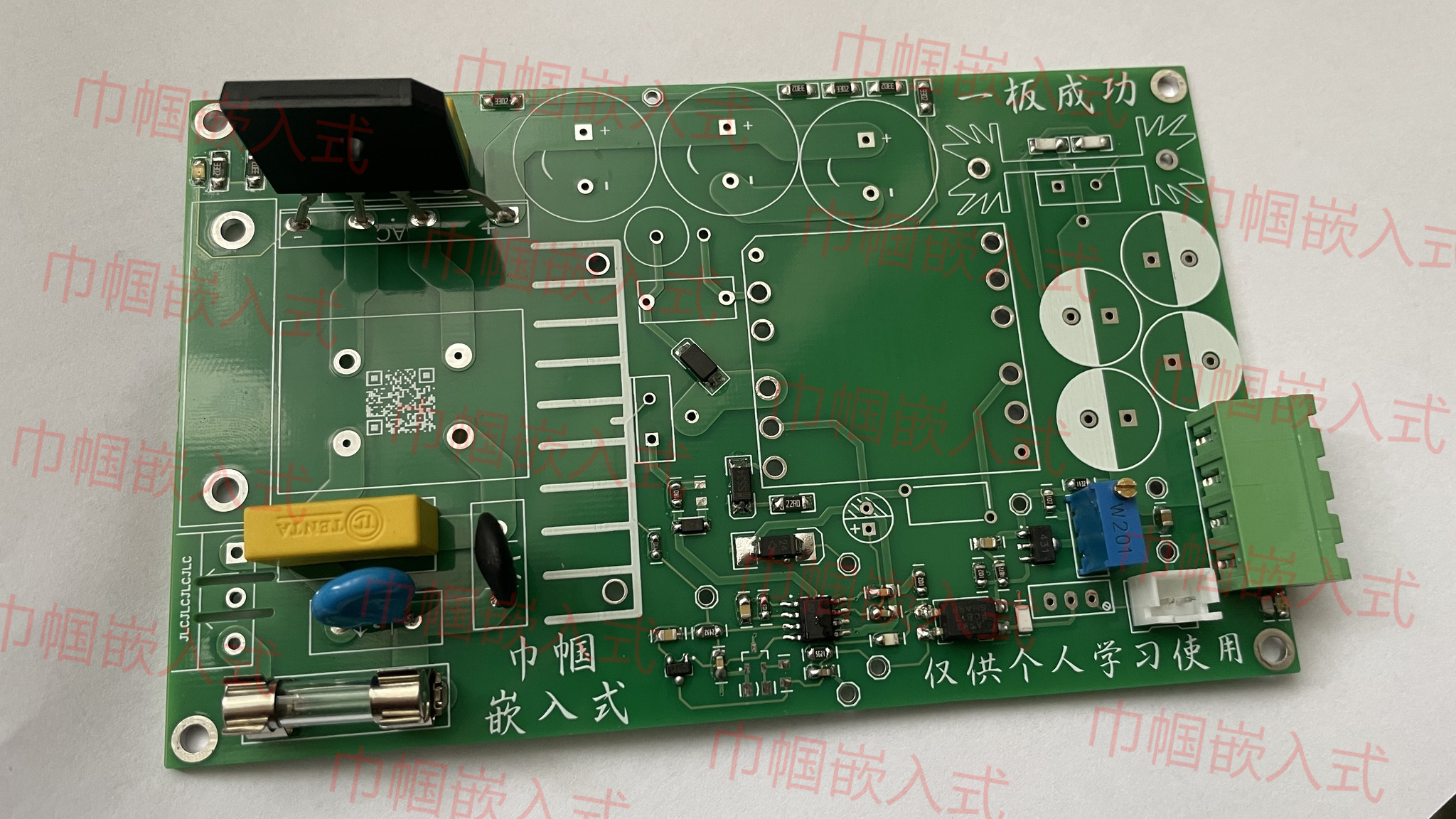

板子也到了,开始贴片

然后焊接低矮的元件

接着焊接高一点的

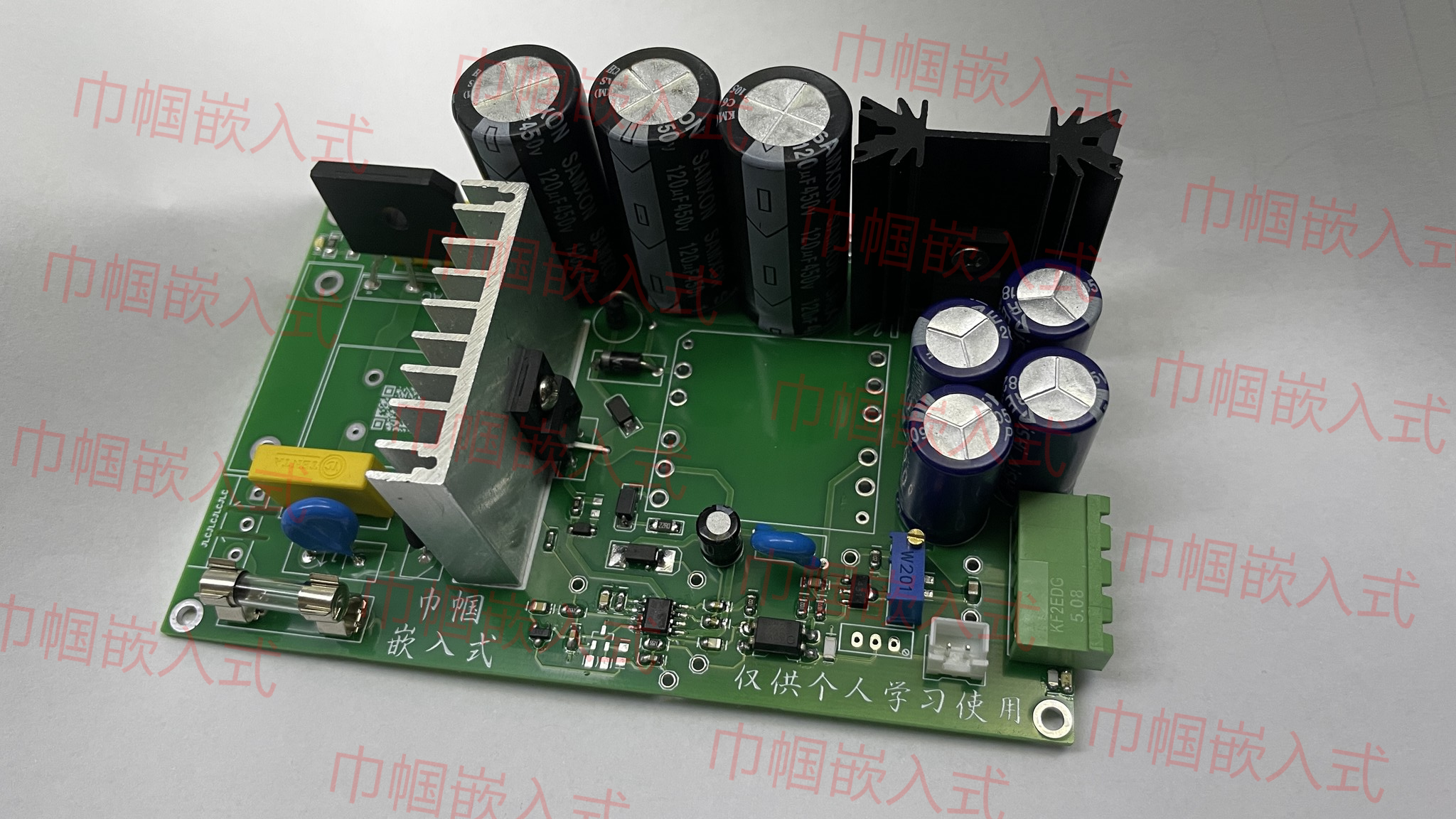

继续

焊接变压器和共模电感

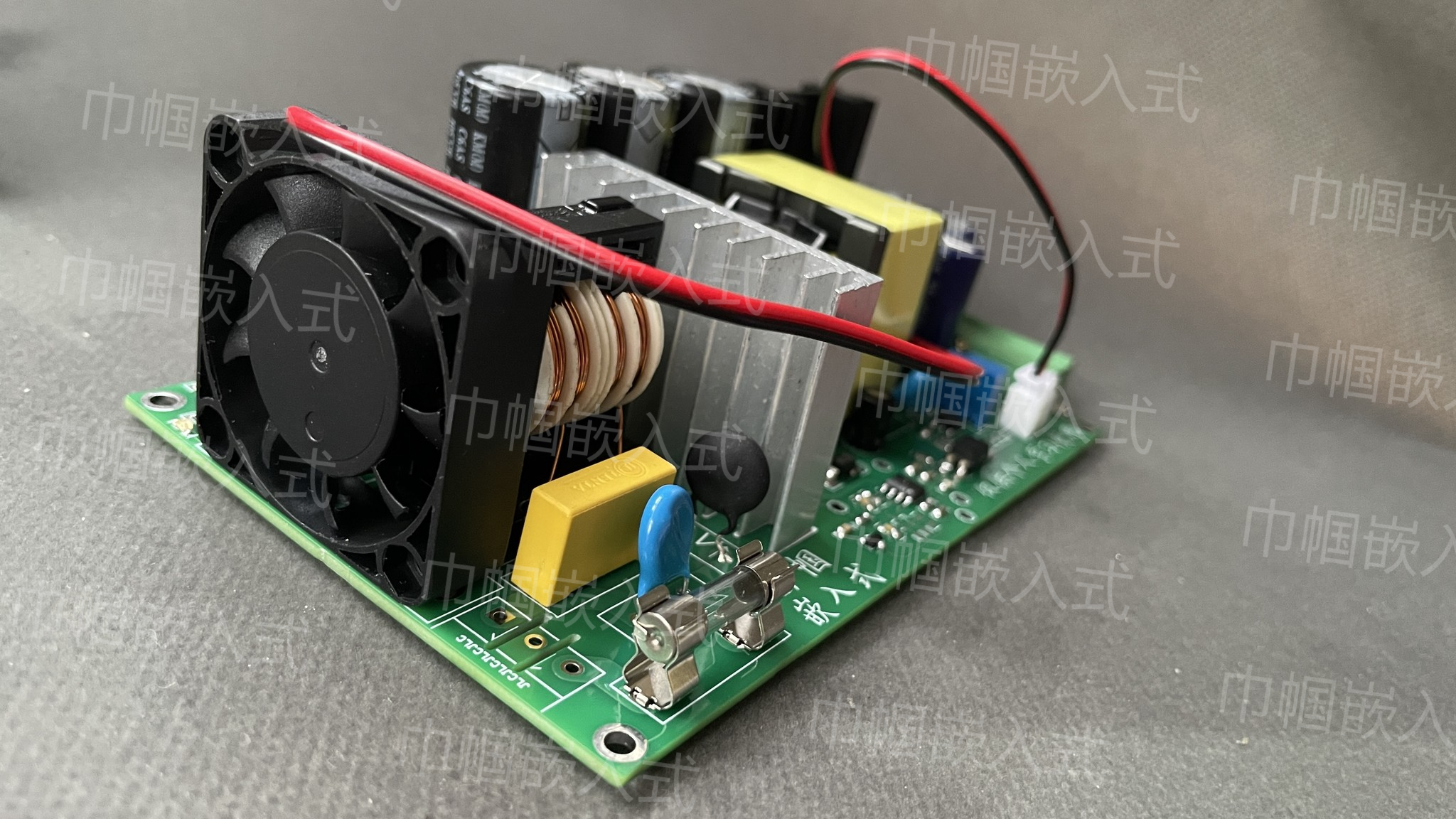

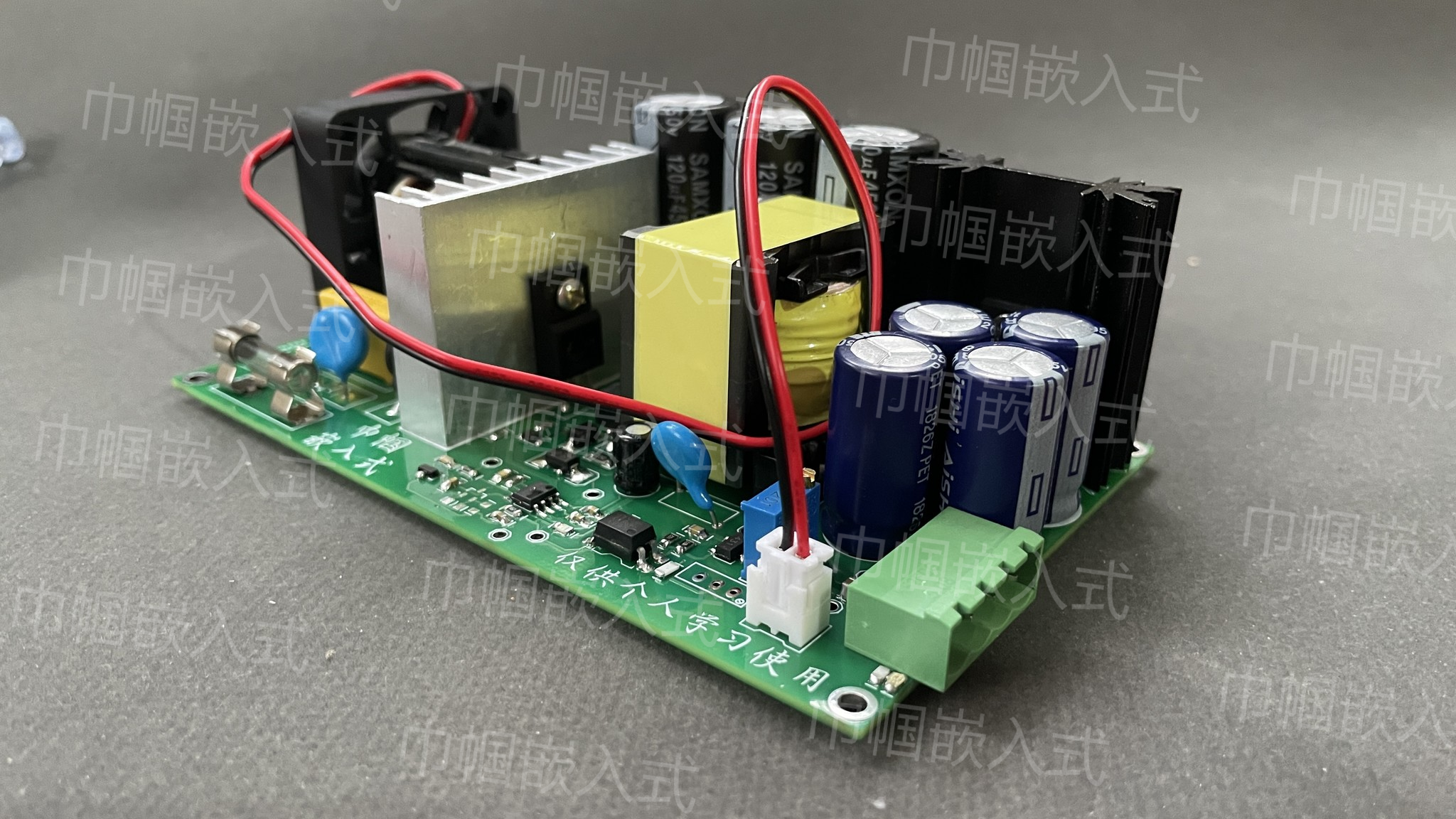

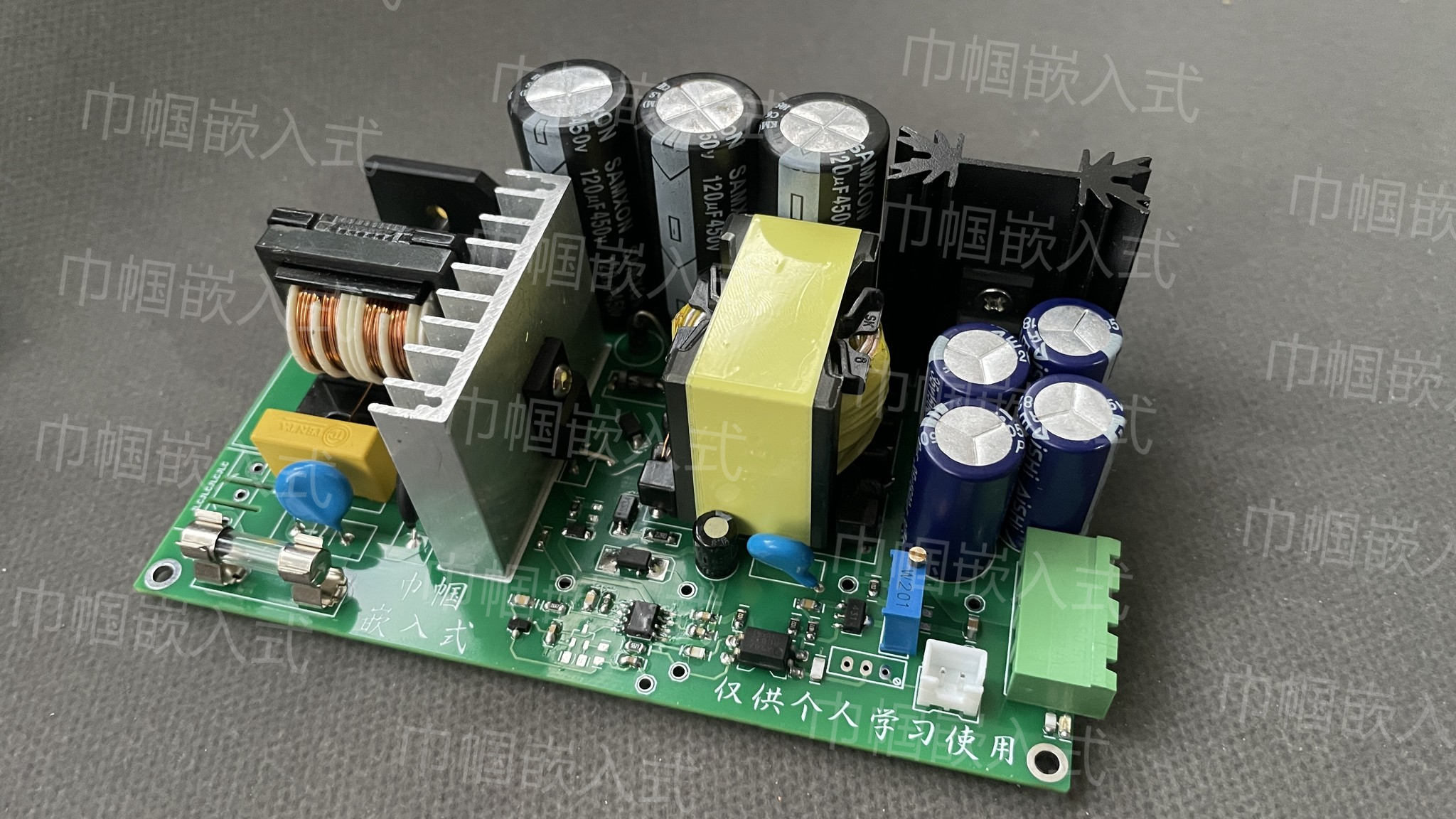

 基本完成

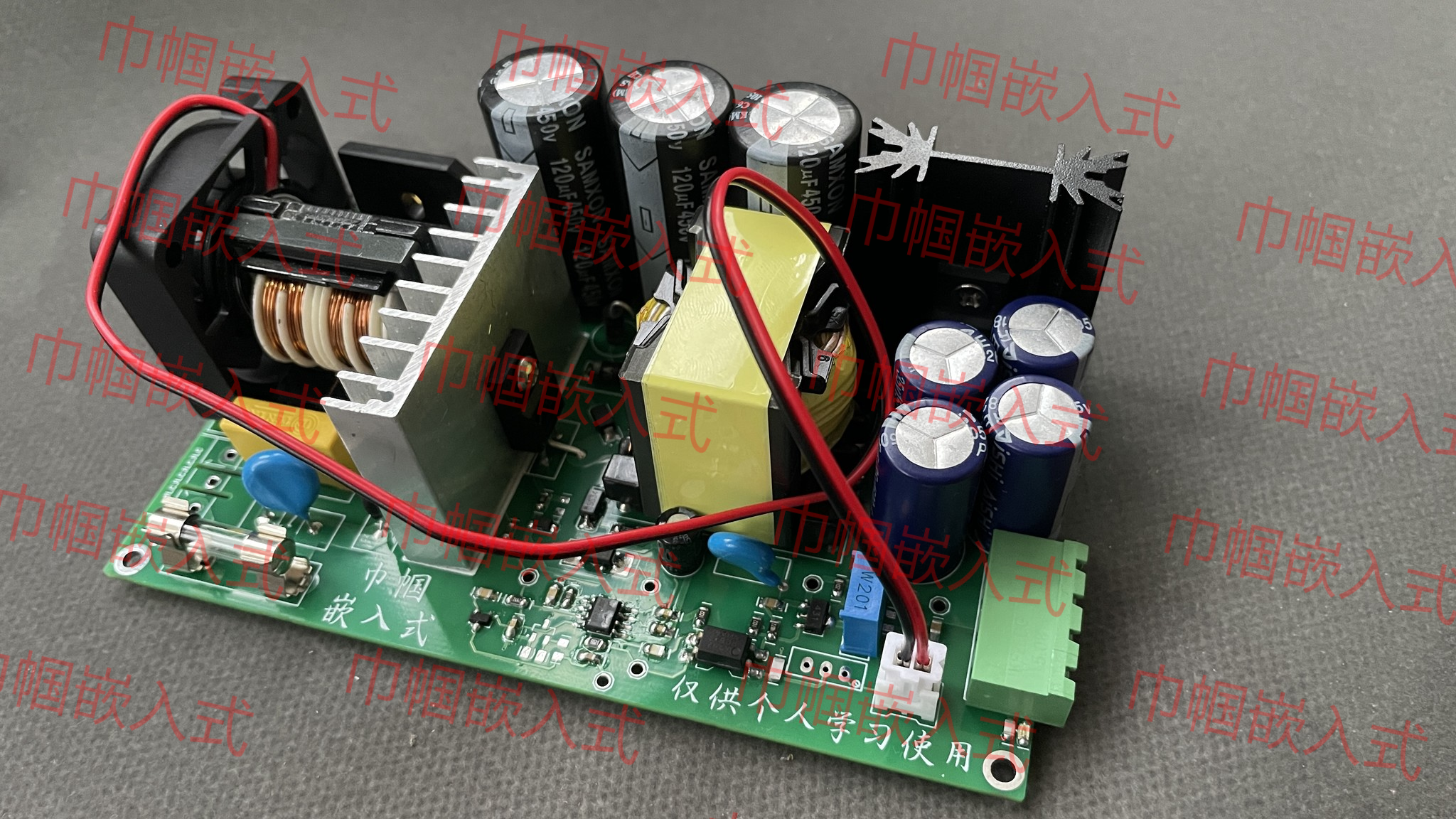

 固定风扇
