1. 指令系统的定义

• 指令是规定计算机完成一个特定功能的命令
• 程序是一系列指令
• MCS-51单片机设有传送、算术运算、逻辑运算、控制转移、位操作共5类111条指令
• 用户可以通过立即寻址、寄存器寻址、寄存器间接寻址、直接寻址、变址寻址、相对寻址、位寻址等7种寻址方式规定操作数

2. 单片机指令

2.1 单片机指令格式

标号：操作码助记符 目标操作数 ，源操作数 ；注释

例子：
MAIN：MOVE A ，#10H ；将10H放进去累加器

2.2 单片机常用的符号

符号	功能
A(ACC)	累加器
B	专用寄存器，用于乘法和除法指令
C	进位标志或进位位，或布尔处理机中的累加器
DPTR	数据指针，可用作十六位地址寄存器
Rn(0~7)	当前寄存器组的八个工作寄存器R0~R7，由PSW中的RS1和RS0决定当前使用
Ri(0,1)	可用于间接寻址的两个寄存器
#	立即数前缀符号
@	间接寻址中工作寄存器的前缀符号
（X）	X单元中的内容
$	表示当前指令的地址
/	对该位操作数取反，但不影响该位的原值

3. 寻址方式

3.0 先上总结：

3.0.1 各种寻址方式

寻址方式	利用的变量	寻址空间	补充说明
立即寻址	#data	程序寄存器	直接取指令后面的操作数
直接寻址	direct	片内RAM低128B和SFR	直接取出该地址里面的东西
寄存器寻址	R0~R7,A,B,DPTR	工作寄存器和部分SFR	直接取寄存器里面的东西
寄存器间接寻址	@R0,@R1,@DPTR	片内RAM、片外RAM	取寄存器所存地址里面的东西
变址寻址	@A+PC,@A+DPTR	程序存储器	取两个寄存器内容相加后的地址里面的东西
相对寻址	@PC+偏移量	程序存储器	取PC偏移之后的地址对应的内容
位寻址	bit	片内位寻址和部分SFR	取一个位上的内容

3.0.2 存储空间以及对应的寻址方式

单片机的存储空间

存储空间	寻址方式
内部00H-1FH工作寄存器	寄存器，直接，间接
内部20H-2FH位空间	位，直接，间接
内部30H-7FH用户RAM	间接
内部80H-FFH用户RAM	间接
内部80H-FFH特许功能寄存器SFT	直接，为（部分）
外部RAM	间接
外部ROM程序存储器	变址，相对

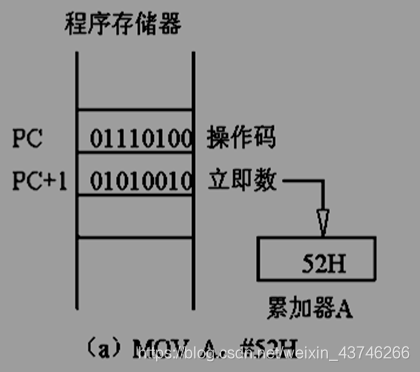

3.1 立即寻址

1. 定义：操作数紧跟在操作码后面，包括在指令字节中，和操作码一起存在程序存储器
2. 例子：
   MOV A, #52H ；52H -> A

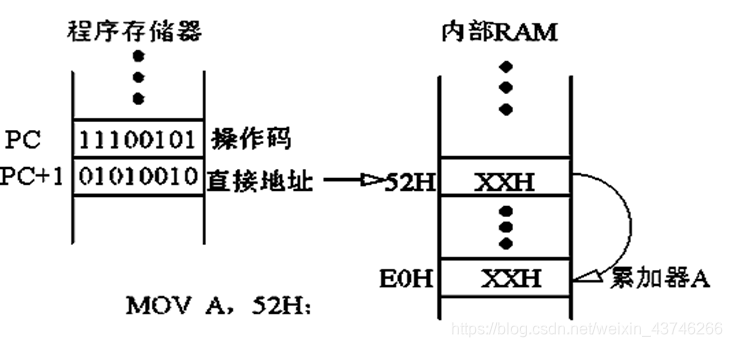

3.2直接寻址

1. 定义：指令中直接给出存储器的地址，操作数在存储器中
2. 例子：MOV A ，52H ;(52h)->A


3.3 寄存器寻址

1. 定义：指定寄存器的名字，寄存器的内容为操作数
2. 例子：
   MOV A, R0 ; ((R0))->A
3. 适用范围：
   i. 4组R0-R7共32个，每次只能使用当前寄存器组的8个
   ii. 部分特殊功能的寄存器A,B,DPTR等

3.4寄存器间接寻址

规定：

1. 片内基本RAM的低128位、高128位，间接用@R0、@R1
2. 片外RAM（64kb）：用@DPTR
3. 片外拓展RAM：若小于256B，间接用DPTR或@R0,@R1,若大于256B，则用@DPTR

例子：
MOV DPTR ,#3456H ;3456H->DPTR
MOVX A,@DPTR ; ((DPTR))->A

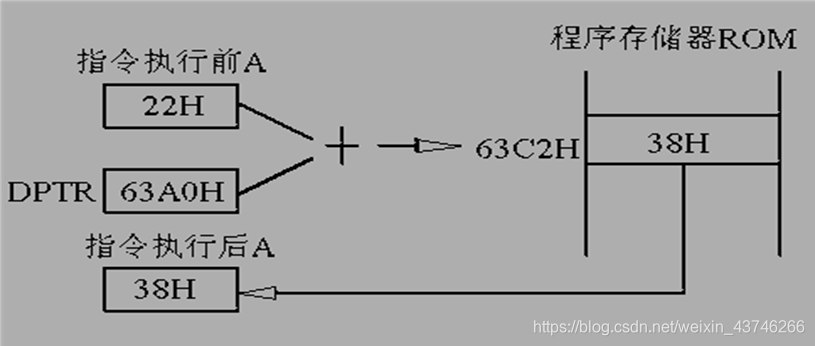

3.5 变址寻址

1. 定义：基地址（DPTR和PC预先存放操作数对应的基地址）+偏移量（累加器A预先存放对应的偏移量），作为操作数的有效地址
2. 例子：
   MOV A, #22H ;偏移量
   MOV DPTR,#63A0H ;基地址
   MOV A,@A+DPTR ; ((A)+(DPTR))->A

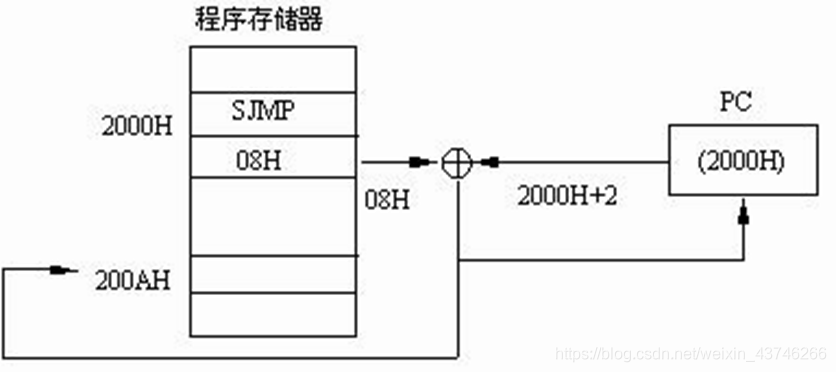

3.6 相对寻址

1. 定义：相对寻址以程序计数器PC的当前值作为基地址，与指令中给出的相对偏移量rel进行相加，把所得之和作为程序的转移地址。

   目标地址 ＝ 当前PC值 + rel ＝ 指令存储地址 + 指令字节数 + rel

   注意事项：
   i. 当前PC值是指相对转移指令的存储地址加上该指令的字节数，即相对转移指令取指结束时的值。
   ii. 偏移量rel是有符号的单字节数，以补码表示，其取值范围是-128~ +127（00H~FFH）。负数表示从当前地址向地址小的方向转移，正数表示从当前地址向地址大的方向转移。

2. 例子：
   SJMP 08H ;PC+2+08H->PC

   ps:
   a. 为什么+2，因为SJMP（占用一个字节），再取完08H是（也是一个字节）
   b. 最后拿到的200AH放进PC

3.7 位寻址

1. 补充：
   位（bit,一位二进制码），字节（byte,8位二进制码） ，字（word,一般情况下两个字节一个字，16位）
2. 位寻址可以理解成去除某个位的值，具体形式有以下四种

形式	例子	描述
直接使用位地址	MOV C,0D5H	将PSW的位5（位地址D5H）的状态送进位标志位。
单元地址加上位序号	MOV C, 0D0H.5	将PSW（单元地址0D0H）的位5（位地址D5H）的状态送进位标志位。
特殊功能寄存器加上序号	MOV C, PSW.5	;将PSW的位5的状态送进位标志位。
位名称表示形式	MOV C, F0	;将PSW的位5（位地址D5H、位名称为F0）的状态送进位标志位。
