SD712 霍尔原理电流传感器典型电路推荐
·
SD712集成式霍尔原理的电流传感器，在保持和ACS712管脚兼容的情况下又采用了差分霍尔原理，从而保证了 芯片的精度。电流传感器静态输出为2.5V 固定电压或50%VCC。在电源电压5V条件下， 传感器静态输出可以在0.2～4.8V之间随磁 场线性变化，线性度可达0.4%。

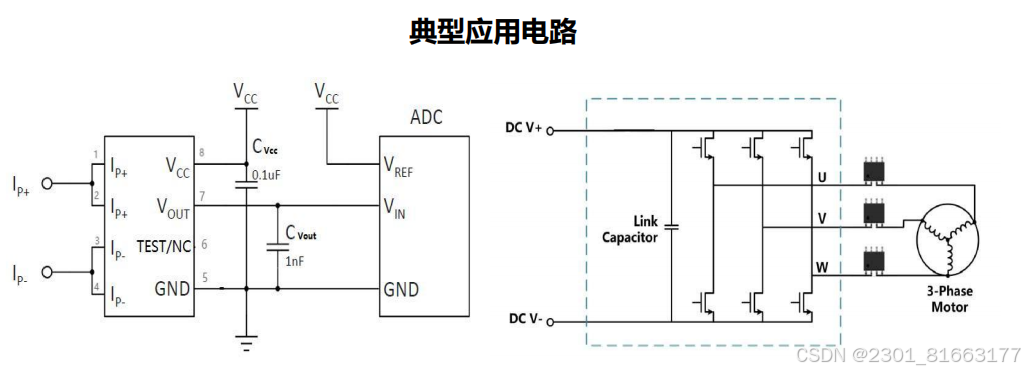

下面是SD712的典型电路推荐
SD712典型应用电路包含有VCC与地之间的滤波电容CVcc,以及一个输出与地之间的可
选配的滤波电容Cvout。在被测电流的输入端，管脚1和管脚2短接在一起，作为被测 电流的输入端，管脚3和管脚4短接在一起，作为被测电流的输出端，传感器的模拟 输出信号与被测的交直流电流完全成正比。
