BH1750FVI 是一款 IIC 接口的数字型光强度传感器集成电路。下面介绍一下其在树莓派下的用法。

一、前期准备

1、环境要求

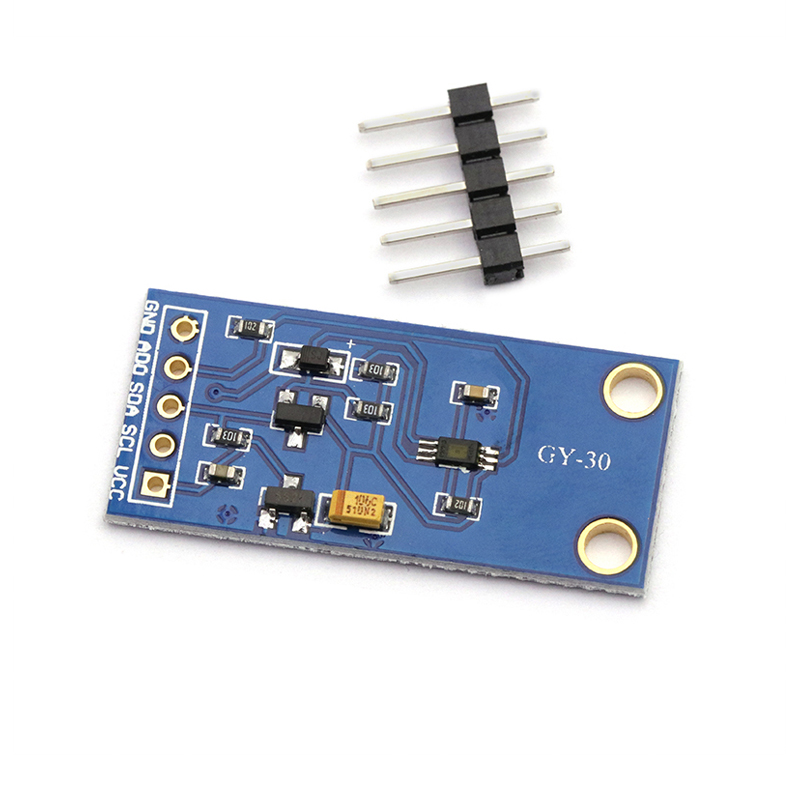

GY30模块(BH1750FVI传感器)

树莓派 Raspbian 系统

python-smbus

IIC 开启

启动 IIC 驱动的方法：

运行 sudo raspi-config 进入 Interfacing Options 高级设置，将 SPI 与 I2C 设置为 Enable 后重启系统。

2、安装 python-smbus

这个安装会附带安装 i2c-tools，省的单独安装了

sudo apt-get install python-smbus

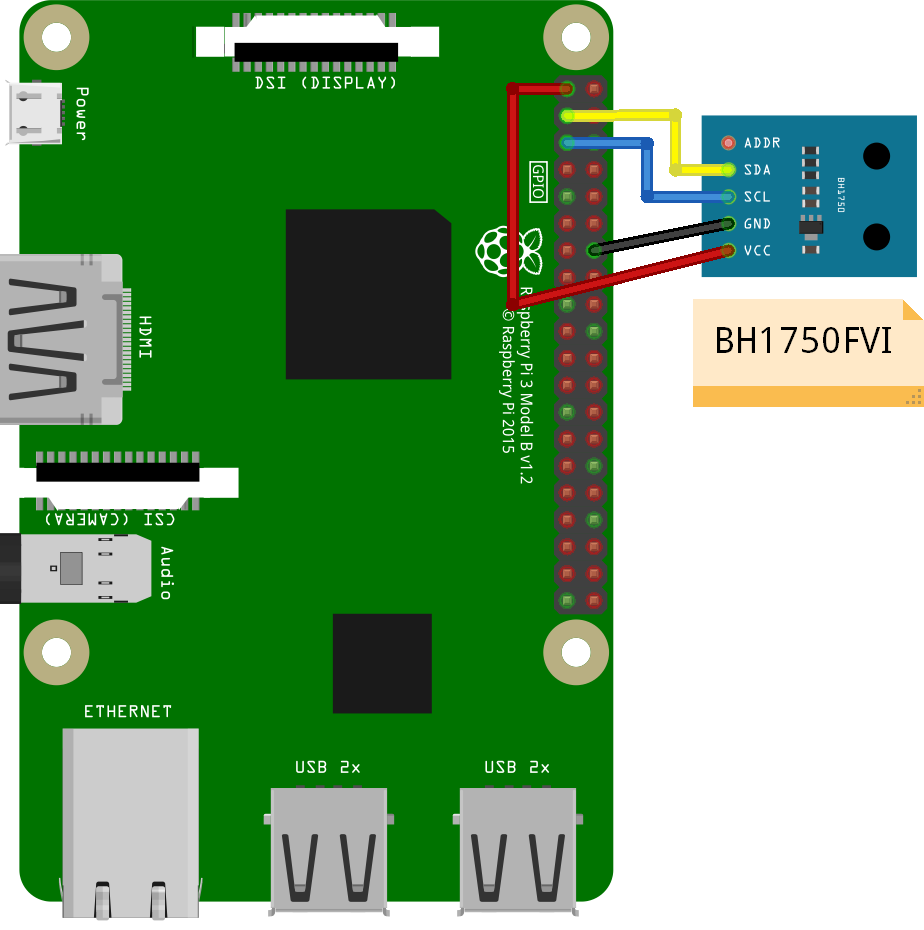

3、将 BH1750 连接到树莓派

二、连接测试

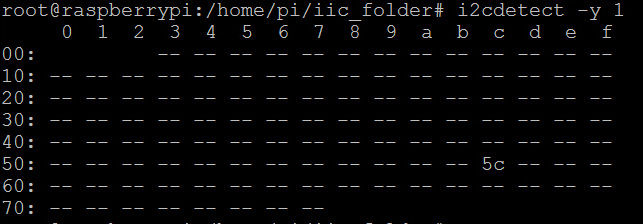

sudo i2cdetect -y 1

三、光照强度测量

1、创建代码文件 bh1750.c

#include

#include

#include

#include

#define I2C_ADDR 0x23

int main(void)

{

int fd;

char buf[3];

char val,value;

float flight;

fd=open("/dev/i2c-1",O_RDWR);

if(fd<0)

{

printf("打开文件错误:%s\r\n",strerror(errno)); return 1;

}

if(ioctl( fd,I2C_SLAVE,I2C_ADDR)<0 )

{

printf("ioctl 错误 : %s\r\n",strerror(errno));return 1;

}

val=0x01;

if(write(fd,&val,1)<0)

{

printf("上电失败\r\n");

}

val=0x11;

if(write(fd,&val,1)<0)

{

printf("开启高分辨率模式2\r\n");

}

usleep(200000);

if(read(fd,&buf,3)){

flight=(buf[0]*256+buf[1])*0.5/1.2;

printf("光照度: %6.2flx\r\n",flight);

}

else{

printf("读取错误\r\n");

}

}

编译、运行：

sudo gcc -o bh1750 bh1750.c

sudo ./bh1750
