51单片机模块学习——AT24C02数据存储、DS18B20温度传感器、LCD1602液晶屏

开发软件:Keil4(编写程序)、STC-ISP(烧录下载)
开发平台:普中科技51单片机A4版本
参考:B站江协科技51单片机学习视频

十二、AT24C02数据存储

AT24C02是51单片机上的一种可以实现掉电不丢失的存储器,可用于保存单片机运行时想要永久保存的数据信息。
在这里插入图片描述
在学习AT24C02之前,我们先学习一下存储器。存储器可以分为两类,一类RAM,一类ROM。
RAM:随机访问存储器(Random Access Memory),易失性。是与CPU直接交换数据的内部存储器,它可以随时读写,而且速度很快,通常作为操作系统或其他正在运行中的程序的临时数据存储媒介。它的作用是当开机后系统运行占一部分外,剩余的运行内存越大,手机速度越快,运行的程序越多,剩余越少。
ROM:只读存储器(Read Only Memory),非易失性。一般是装入整机前事先写好的,整机工作过程中只能读出,而不像随机存储器那样能快速地、方便地加以改写。ROM所存数据稳定,断电后所存数据也不会改变。计算机中的ROM主要是用来存储一些系统信息,或者启动程序BIOS程序,这些都是非常重要的,只可以读一般不能修改,断电也不会消失。
简单理解——RAM是手机运存,ROM是手机内存。

AT24C02就是ROM的一种,它可修改,断电也不会消失。它是E2PROM,利用I2C总线进行通讯,容量为256字节。
原理图如下
在这里插入图片描述
我们重点看SCL与SDA,这是I2C的通信线,负责向存储里写入和读出数据。
那么什么是I2C呢?

12-1.I2C学习

I2C总线(Inter IC BUS)是由Philips公司开发的一种通用数据总线。两根通信线:SCL(Serial Clock)、SDA(Serial Data)
通用的I2C总线,可以使各种设备的通信标准统一,对于厂家来说,使用成熟的方案可以缩短芯片设计周期、提高稳定性,对于应用者来说,使用通用的通信协议可以避免学习各种各样的自定义协议,降低了学习和应用的难度。

SCL高电平期间,SDA从高电平切换到低电平——I2C工作开始
SCL高电平期间,SDA从低电平切换到高电平——I2C工作结束

SCL低电平期间,主机将数据位依次放到SDA线上(高位在前),然后拉高SCL,从机将在SCL高电平期间读取数据位,所以SCL高电平期间SDA不允许有数据变化,依次循环上述过程8次,即可发送一个字节。
在发送完一个字节之后,主机在下一个时钟接收一位数据,判断从机是否应答,数据0表示应答,数据1表示非应答(主机在接收之前,需要释放SDA)

SCL低电平期间,从机将数据位依次放到SDA线上(高位在前),然后拉高SCL,主机将在SCL高电平期间读取数据位,所以SCL高电平期间SDA不允许有数据变化,依次循环上述过程8次,即可接收一个字节(主机在接收之前,需要释放SDA)
在接收完一个字节之后,主机在下一个时钟发送一位数据,数据0表示应答,数据1表示非应答

由以上知识,我们可以写出I2C通信的模块代码

#include <REGX52.H>

sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void I2C_Start(void)
{
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void I2C_Stop(void)
{
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

/**
  * @brief  I2C发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void I2C_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

/**
  * @brief  I2C接收一个字节
  * @param  无
  * @retval 接收到的一个字节数据
  */
unsigned char I2C_ReceiveByte(void)
{
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++)
	{
		I2C_SCL=1;
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}

/**
  * @brief  I2C发送应答
  * @param  AckBit 应答位,0为应答,1为非应答
  * @retval 无
  */
void I2C_SendAck(unsigned char AckBit)
{
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

/**
  * @brief  I2C接收应答位
  * @param  无
  * @retval 接收到的应答位,0为应答,1为非应答
  */
unsigned char I2C_ReceiveAck(void)
{
	unsigned char AckBit;
	I2C_SDA=1;
	I2C_SCL=1;
	AckBit=I2C_SDA;
	I2C_SCL=0;
	return AckBit;
}

AT24C02的固定地址为1010,普中开发板上可配置地址为000,因此开发板上写入地址为0xA0(10100000),读取地址为0xA1,(10100001)
我们可以写出AT24C02模块代码

#include <REGX52.H>
#include "I2C.h"

#define AT24C02_ADDRESS		0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void AT24C02_WriteByte(unsigned char WordAddress,Data)
{
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Stop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */
unsigned char AT24C02_ReadByte(unsigned char WordAddress)
{
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Stop();
	return Data;
}

12-2.AT24C02数据存储

我们可以编写一个程序,LCD液晶屏显示一个数字,按下独立按键1,数字增加,按下独立按键2,数字减少。按下独立按键3,向AT24C02写入这个数字。断电后再上电,按下独立按键4,可以读取AT24C02中的这个数字。

#include <REGX52.H>
#include "LCD1602.h"
#include "Key.h"
#include "AT24C02.h"
#include "Delay.h"

unsigned char KeyNum;
unsigned int Num;

void main()
{
	LCD_Init();
	LCD_ShowNum(1,1,Num,5);
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)	//K1按键,Num自增
		{
			Num++;
			LCD_ShowNum(1,1,Num,5);
		}
		if(KeyNum==2)	//K2按键,Num自减
		{
			Num--;
			LCD_ShowNum(1,1,Num,5);
		}
		if(KeyNum==3)	//K3按键,向AT24C02写入数据
		{
			AT24C02_WriteByte(0,Num%256);
			Delay(5);
			AT24C02_WriteByte(1,Num/256);
			Delay(5);
			LCD_ShowString(2,1,"Write OK");
			Delay(1000);
			LCD_ShowString(2,1,"        ");
		}
		if(KeyNum==4)	//K4按键,从AT24C02读取数据
		{
			Num=AT24C02_ReadByte(0);
			Num|=AT24C02_ReadByte(1)<<8;
			LCD_ShowNum(1,1,Num,5);
			LCD_ShowString(2,1,"Read OK ");
			Delay(1000);
			LCD_ShowString(2,1,"        ");
		}
	}
}

12-3.AT24C02秒表

上面12-2的程序还是太简单了。我们可以制作一个更复杂的程序,制作一个秒表。
数码管显示时间,按键1开始计时/停止计时,按键2计时清零,按键3将现在的时间存储到AT24C02,按键4读取AT24C02中存储的时间。
我们需要修改一下Nixie模块、Key模块的代码

//Nixie.c
#include <REGX52.H>
#include "Delay.h"

//数码管显示缓存区
unsigned char Nixie_Buf[9]={0,10,10,10,10,10,10,10,10};

//数码管段码表
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00,0x40};

/**
  * @brief  设置显示缓存区
  * @param  Location 要设置的位置,范围:1~8
  * @param  Number 要设置的数字,范围:段码表索引范围
  * @retval 无
  */
void Nixie_SetBuf(unsigned char Location,Number)
{
	Nixie_Buf[Location]=Number;
}

/**
  * @brief  数码管扫描显示
  * @param  Location 要显示的位置,范围:1~8
  * @param  Number 要显示的数字,范围:段码表索引范围
  * @retval 无
  */
void Nixie_Scan(unsigned char Location,Number)
{
	P0=0x00;				//段码清0,消影
	switch(Location)		//位码输出
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];	//段码输出
}

/**
  * @brief  数码管驱动函数,在中断中调用
  * @param  无
  * @retval 无
  */
void Nixie_Loop(void)
{
	static unsigned char i=1;
	Nixie_Scan(i,Nixie_Buf[i]);
	i++;
	if(i>=9){i=1;}
}

//Key.c
#include <REGX52.H>
#include "Delay.h"

unsigned char Key_KeyNumber;

/**
  * @brief  获取按键键码
  * @param  无
  * @retval 按下按键的键码,范围:0,1~4,0表示无按键按下
  */
unsigned char Key(void)
{
	unsigned char Temp=0;
	Temp=Key_KeyNumber;
	Key_KeyNumber=0;
	return Temp;
}

/**
  * @brief  获取当前按键的状态,无消抖及松手检测
  * @param  无
  * @retval 按下按键的键码,范围:0,1~4,0表示无按键按下
  */
unsigned char Key_GetState()
{
	unsigned char KeyNumber=0;

	if(P3_1==0){KeyNumber=1;}
	if(P3_0==0){KeyNumber=2;}
	if(P3_2==0){KeyNumber=3;}
	if(P3_3==0){KeyNumber=4;}

	return KeyNumber;
}

/**
  * @brief  按键驱动函数,在中断中调用
  * @param  无
  * @retval 无
  */
void Key_Loop(void)
{
	static unsigned char NowState,LastState;
	LastState=NowState;				//按键状态更新
	NowState=Key_GetState();		//获取当前按键状态
	//如果上个时间点按键按下,这个时间点未按下,则是松手瞬间,以此避免消抖和松手检测
	if(LastState==1 && NowState==0)
	{
		Key_KeyNumber=1;
	}
	if(LastState==2 && NowState==0)
	{
		Key_KeyNumber=2;
	}
	if(LastState==3 && NowState==0)
	{
		Key_KeyNumber=3;
	}
	if(LastState==4 && NowState==0)
	{
		Key_KeyNumber=4;
	}
}

由此我们可以写出这个秒表代码

在#include <REGX52.H>
#include "Timer0.h"
#include "Key.h"
#include "Nixie.h"
#include "Delay.h"
#include "AT24C02.h"

unsigned char KeyNum;
unsigned char Min,Sec,MiniSec;
unsigned char RunFlag;

void main()
{
	Timer0_Init();
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)			//K1按键按下
		{
			RunFlag=!RunFlag;	//启动标志位翻转
		}
		if(KeyNum==2)			//K2按键按下
		{
			Min=0;				//分秒清0
			Sec=0;
			MiniSec=0;
		}
		if(KeyNum==3)			//K3按键按下
		{
			AT24C02_WriteByte(0,Min);	//将分秒写入AT24C02
			Delay(5);
			AT24C02_WriteByte(1,Sec);
			Delay(5);
			AT24C02_WriteByte(2,MiniSec);
			Delay(5);
		}
		if(KeyNum==4)			//K4按键按下
		{
			Min=AT24C02_ReadByte(0);	//读出AT24C02数据
			Sec=AT24C02_ReadByte(1);
			MiniSec=AT24C02_ReadByte(2);
		}
		Nixie_SetBuf(1,Min/10);	//设置显示缓存,显示数据
		Nixie_SetBuf(2,Min%10);
		Nixie_SetBuf(3,11);
		Nixie_SetBuf(4,Sec/10);
		Nixie_SetBuf(5,Sec%10);
		Nixie_SetBuf(6,11);
		Nixie_SetBuf(7,MiniSec/10);
		Nixie_SetBuf(8,MiniSec%10);
	}
}

/**
  * @brief  秒表驱动函数,在中断中调用
  * @param  无
  * @retval 无
  */
void Sec_Loop(void)
{
	if(RunFlag)
	{
		MiniSec++;
		if(MiniSec>=100)
		{
			MiniSec=0;
			Sec++;
			if(Sec>=60)
			{
				Sec=0;
				Min++;
				if(Min>=60)
				{
					Min=0;
				}
			}
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count1,T0Count2,T0Count3;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count1++;
	if(T0Count1>=20)
	{
		T0Count1=0;
		Key_Loop();	//20ms调用一次按键驱动函数
	}
	T0Count2++;
	if(T0Count2>=2)
	{
		T0Count2=0;
		Nixie_Loop();//2ms调用一次数码管驱动函数
	}
	T0Count3++;
	if(T0Count3>=10)
	{
		T0Count3=0;
		Sec_Loop();	//10ms调用一次数秒表驱动函数
	}
}

它的逻辑是
1.设定定时器,每10ms调用一次Sec_Loop,更新当前时间;每2ms调用一次Nixie_Loop,数码管更新显示;每20ms调用一次Key_Loop,检测是否有按键按下
2.如果有按键按下,则按照按键1停止计时/继续计时循环、按键2分秒清零、按键3写入时间、按键4读取时间的思路进行处理。

十三、DS18B20温度传感器

DS18B20是一种常见的数字温度传感器,其控制命令和数据都是以数字信号的方式输入输出,相比较于模拟温度传感器,具有功能强大、硬件简单、易扩展、抗干扰性强等特点
测温范围:-55°C 到 +125°C
通信接口:1-Wire(单总线)
在这里插入图片描述
在这里插入图片描述

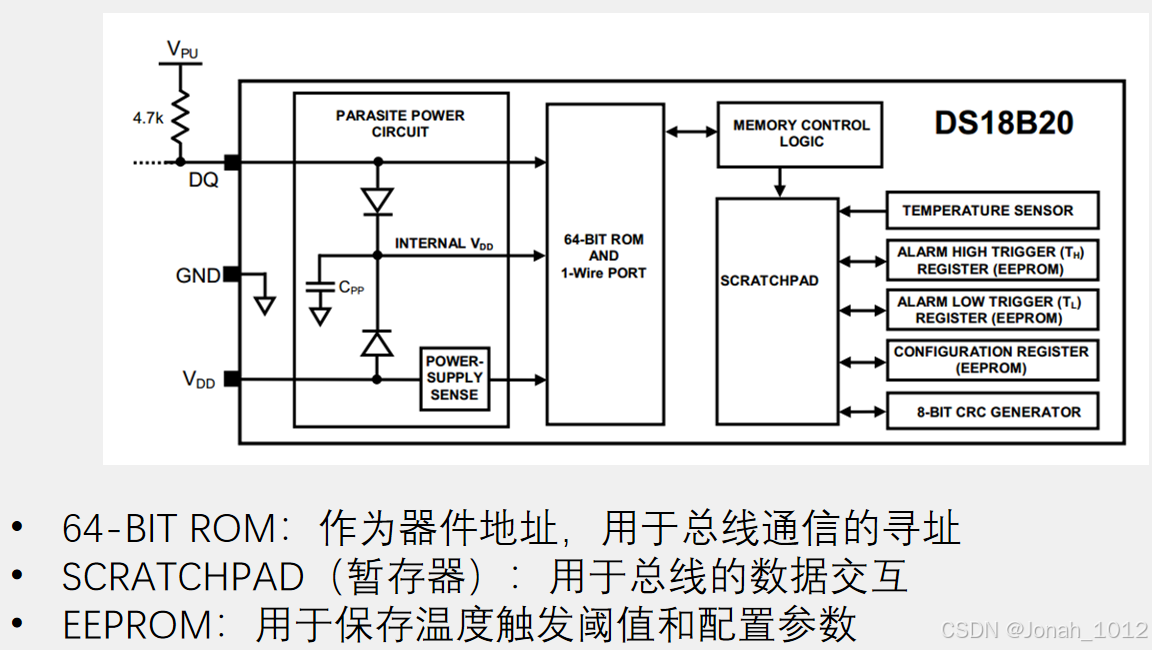

DS18B20的原理图与内部结构如上

13-1.OneWire(单总线)

单总线(1-Wire BUS)是由Dallas公司开发的一种通用数据总线
一根通信线:DQ
单总线只需要一根通信线即可实现数据的双向传输,当采用寄生供电时,还可以省去设备的VDD线路,此时,供电加通信只需要DQ和GND两根线

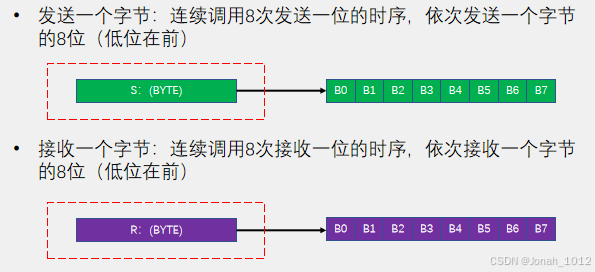

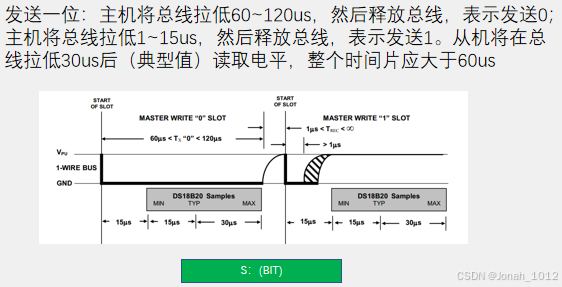

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

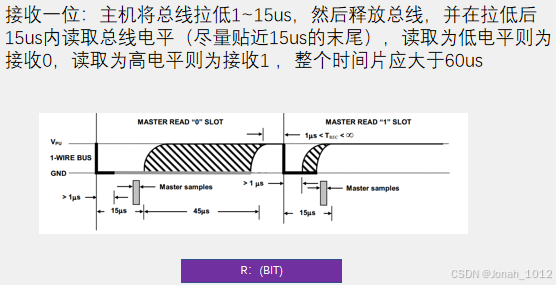

由以上的知识汇总,我们可以写出ONEwire的代码

#include <REGX52.H>

//引脚定义
sbit OneWire_DQ=P3^7;

/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位,0为响应,1为未响应
  */
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);		//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);			//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);		//Delay 500us
	return AckBit;
}

/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	OneWire_DQ=0;
	i = 4;while (--i);			//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);			//Delay 50us
	OneWire_DQ=1;
}

/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);			//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);			//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);			//Delay 50us
	return Bit;
}

/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

13-2.DS18B20模块

#include <REGX52.H>
#include "OneWire.h"

//DS18B20指令
#define DS18B20_SKIP_ROM			0xCC
#define DS18B20_CONVERT_T			0x44
#define DS18B20_READ_SCRATCHPAD 	0xBE

/**
  * @brief  DS18B20开始温度变换
  * @param  无
  * @retval 无
  */
void DS18B20_ConvertT(void)
{
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_CONVERT_T);
}

/**
  * @brief  DS18B20读取温度
  * @param  无
  * @retval 温度数值
  */
float DS18B20_ReadT(void)
{
	unsigned char TLSB,TMSB;
	int Temp;
	float T;
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);
	TLSB=OneWire_ReceiveByte();
	TMSB=OneWire_ReceiveByte();
	Temp=(TMSB<<8)|TLSB;
	T=Temp/16.0;
	return T;
}

DS18B20_SKIP_ROM (0xCC) 跳过ROM地址匹配过程
DS18B20支持单总线上挂载多个设备,当总线上只有单个传感器时,可跳过耗时ROM校验。若有多设备必须用MATCH_ROM(0x55)指定具体设备。
DS18B20_CONVERT_T (0x44)启动温度转换(模拟→数字) DS18B20_READ_SCRATCHPAD (0xBE)读取暂存器(9字节存储器)

13-3.DS18B20温度读取

结合LCD1602,我们可以编写一个程序在液晶屏上显示当前环境温度

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"

float T;

void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度,防止第一次读数据错误
	Delay(1000);			//等待转换完成
	LCD_Init();
	LCD_ShowString(1,1,"Temperature:");
	while(1)
	{
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(2,1,'-');	//显示负号
			T=-T;			//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(2,1,'+');	//显示正号
		}
		LCD_ShowNum(2,2,T,3);		//显示温度整数部分
		LCD_ShowChar(2,5,'.');		//显示小数点
		LCD_ShowNum(2,6,(unsigned long)(T*10000)%10000,4);//显示温度小数部分
	}
}


13-4.DS18B20温度报警器

13-3中的代码还是过于简单了,只能实现基础的温度显示功能。现实生产生活中,我们经常需要用到温度报警的功能,当温度高于设定的最高值或者温度低于设定的最低值时给出警示。
我们可以设计出这样的一个程序,独立按键K1/K2调整最高温度,独立按键K3/K4调整最低温度。当温度超过最高值/低于最低值时,液晶屏上显示警报。

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Timer0.h"

float T,TShow;
char TLow,THigh;
unsigned char KeyNum;

void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度,防止第一次读数据错误
	Delay(1000);			//等待转换完成
	THigh=AT24C02_ReadByte(0);	//读取温度阈值数据
	TLow=AT24C02_ReadByte(1);
	if(THigh>125 || TLow<-55 || THigh<=TLow)
	{
		THigh=20;			//如果阈值非法,则设为默认值
		TLow=15;
	}
	LCD_Init();
	LCD_ShowString(1,1,"T:");
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	Timer0_Init();

	while(1)
	{
		KeyNum=Key();

		/*温度读取及显示*/
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(1,3,'-');	//显示负号
			TShow=-T;		//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(1,3,'+');	//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);		//显示温度整数部分
		LCD_ShowChar(1,7,'.');		//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		/*阈值判断及显示*/
		if(KeyNum)
		{
			if(KeyNum==1)	//K1按键,THigh自增
			{
				THigh++;
				if(THigh>125){THigh=125;}
			}
			if(KeyNum==2)	//K2按键,THigh自减
			{
				THigh--;
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3)	//K3按键,TLow自增
			{
				TLow++;
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4)	//K4按键,TLow自减
			{
				TLow--;
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);	//显示阈值数据
			LCD_ShowSignedNum(2,12,TLow,3);
			AT24C02_WriteByte(0,THigh);		//写入到At24C02中保存
			Delay(5);
			AT24C02_WriteByte(1,TLow);
			Delay(5);
		}
		if(T>THigh)			//越界判断
		{
			LCD_ShowString(1,13,"OV:H");
		}
		else if(T<TLow)
		{
			LCD_ShowString(1,13,"OV:L");
		}
		else
		{
			LCD_ShowString(1,13,"    ");
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=20)
	{
		T0Count=0;
		Key_Loop();	//每20ms调用一次按键驱动函数
	}
}

十四、LCD1602液晶屏

在之前的单片机学习中,我们的LCD1602液晶屏模块代码是拿来即用的,它背后又是如何运行的呢?
本章内容将会介绍LCD1602。

LCD1602(Liquid Crystal Display)液晶显示屏是一种字符型液晶显示模块,可以显示ASCII码的标准字符和其它的一些内置特殊字符,还可以有8个自定义字符
显示容量:16×2个字符,每个字符为57点阵

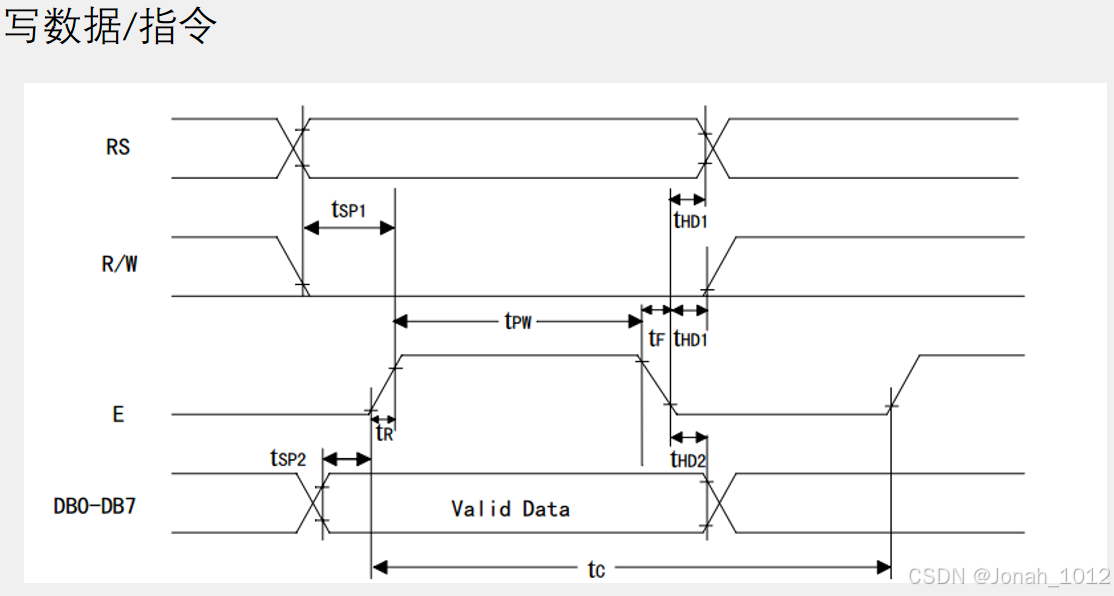

在这里插入图片描述

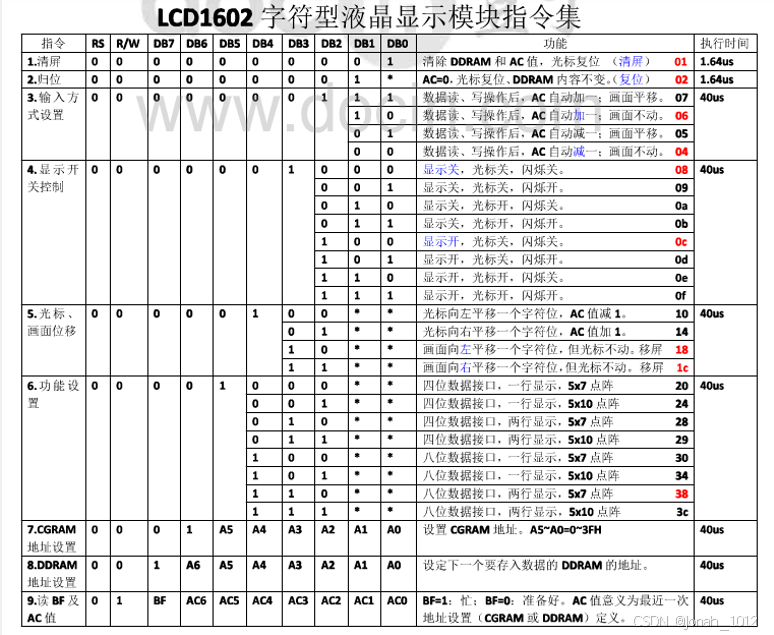

在这里插入图片描述

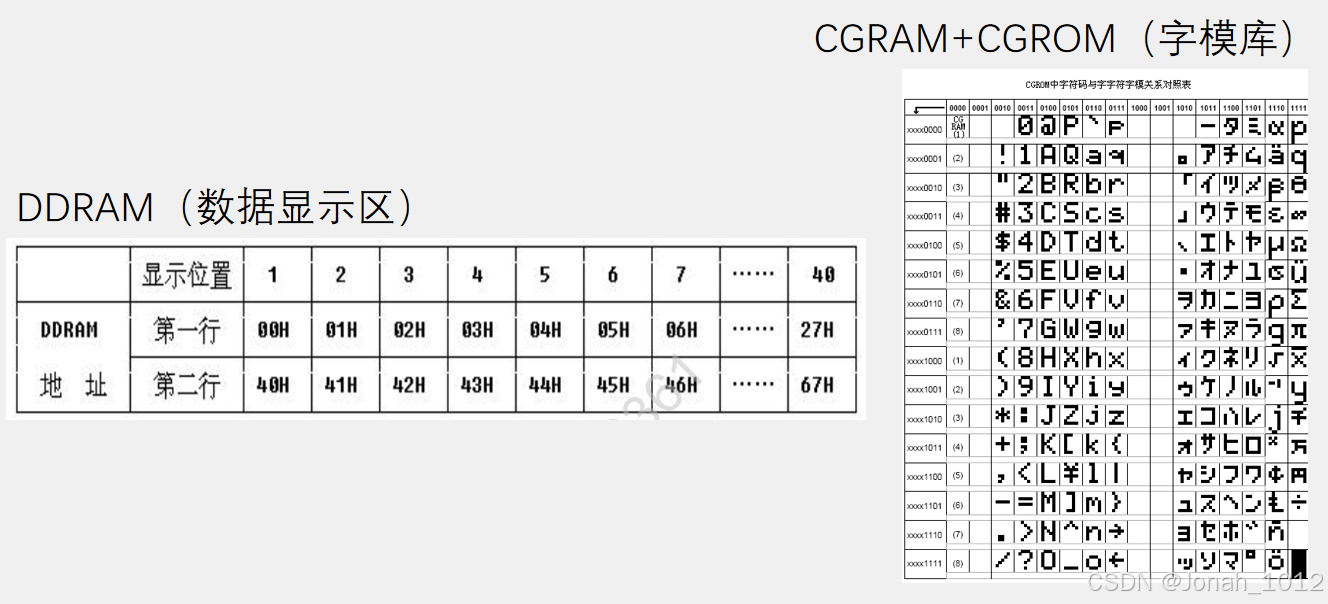

在这里插入图片描述

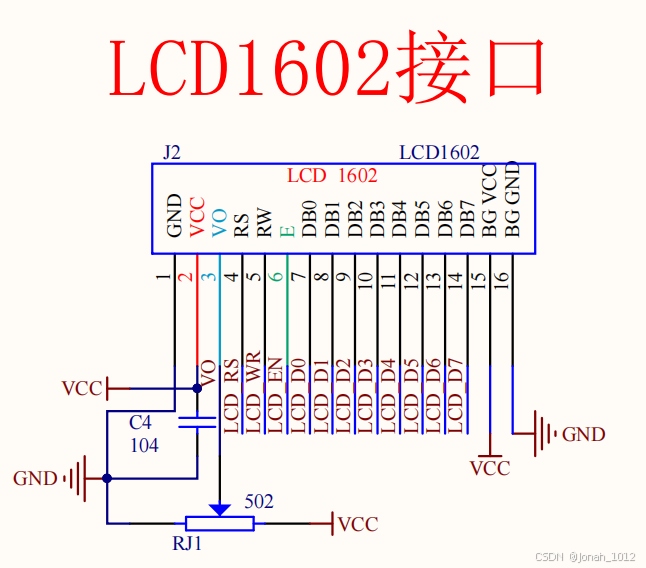

在这里插入图片描述

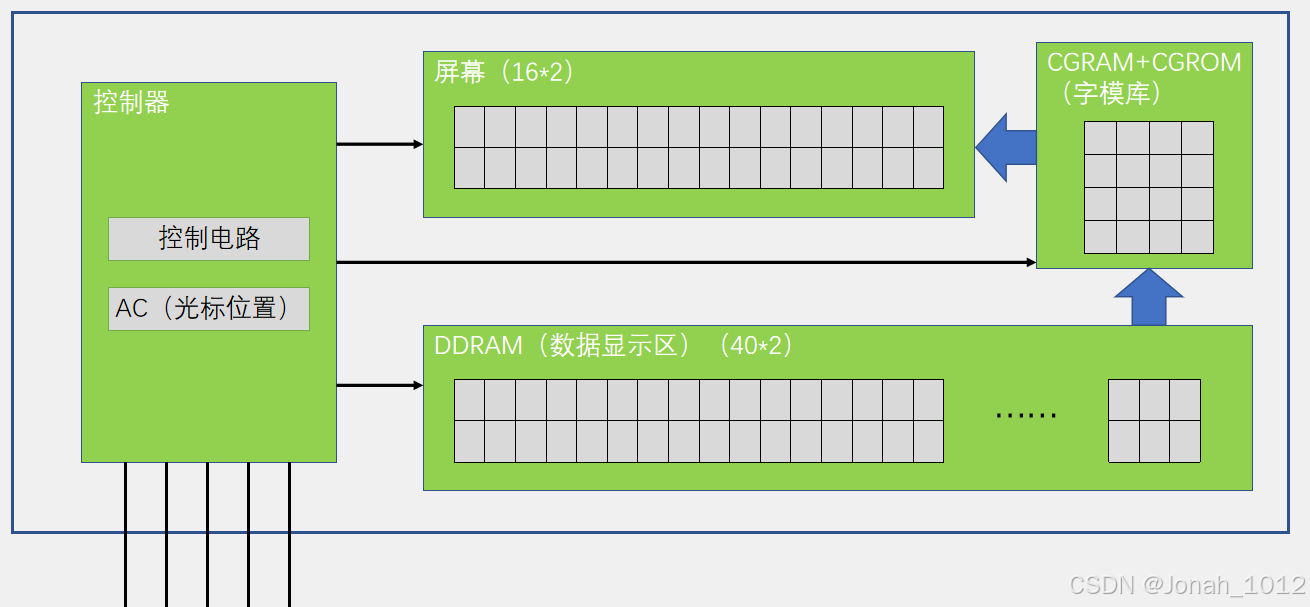

在这里插入图片描述

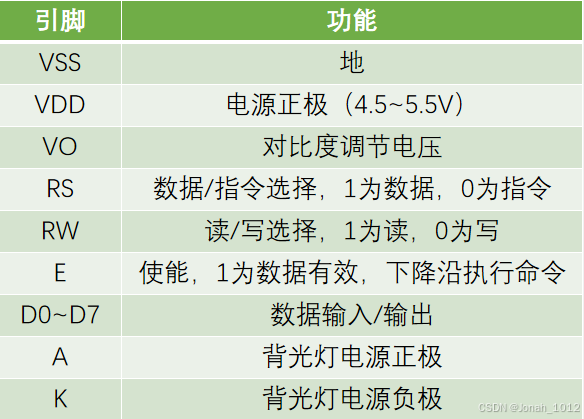

在这里插入图片描述
LCD操作流程可分为两步
1.初始化:
发送指令0x38 //八位数据接口,两行显示,5
7点阵
发送指令0x0C //显示开,光标关,闪烁关
发送指令0x06 //数据读写操作后,光标自动加一,画面不动
发送指令0x01 //清屏
2.显示字符:
发送指令0x80|AC //设置光标位置
发送数据 //发送要显示的字符数据
发送数据 //发送要显示的字符数据

由以上内容,我们可以得到LCD1602的模块代码

#include <REGX52.H>

//引脚定义
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort P0

/**
  * @brief  LCD1602延时函数,12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()		//@12.000MHz 1ms
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_E=1;
	LCD_Delay();
	LCD_E=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_E=1;
	LCD_Delay();
	LCD_E=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init(void)
{
	LCD_WriteCommand(0x38);
	LCD_WriteCommand(0x0C);
	LCD_WriteCommand(0x06);
	LCD_WriteCommand(0x01);
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置,范围:1~2
  * @param  Column 列位置,范围:1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else
	{
		LCD_WriteCommand(0x80|(Column-1)+0x40);
	}
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置,范围:1~2
  * @param  Column 列位置,范围:1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置,范围:1~2
  * @param  Column 起始列位置,范围:1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置,范围:1~2
  * @param  Column 起始列位置,范围:1~16
  * @param  Number 要显示的数字,范围:0~65535
  * @param  Length 要显示数字的长度,范围:1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData('0'+Number/LCD_Pow(10,i-1)%10);
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置,范围:1~2
  * @param  Column 起始列位置,范围:1~16
  * @param  Number 要显示的数字,范围:-32768~32767
  * @param  Length 要显示数字的长度,范围:1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData('0'+Number1/LCD_Pow(10,i-1)%10);
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置,范围:1~2
  * @param  Column 起始列位置,范围:1~16
  * @param  Number 要显示的数字,范围:0~0xFFFF
  * @param  Length 要显示数字的长度,范围:1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	unsigned char SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData('0'+SingleNumber);
		}
		else
		{
			LCD_WriteData('A'+SingleNumber-10);
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置,范围:1~2
  * @param  Column 起始列位置,范围:1~16
  * @param  Number 要显示的数字,范围:0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度,范围:1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData('0'+Number/LCD_Pow(2,i-1)%2);
	}
}

/
/
/
/
/
作者是第一次在CSDN上分享学习内容,写的不好请多多包涵。
欢迎大家在评论区和作者讨论。
码字不易,求各位看官点个关注~

Logo

魔乐社区(Modelers.cn) 是一个中立、公益的人工智能社区,提供人工智能工具、模型、数据的托管、展示与应用协同服务,为人工智能开发及爱好者搭建开放的学习交流平台。社区通过理事会方式运作,由全产业链共同建设、共同运营、共同享有,推动国产AI生态繁荣发展。

更多推荐
