一、效果展示

1.使用opencv进行图像修复，对一张简单缺损的图片进行修复的效果如下图所示：

修复前	修复后

2.对一个被模糊的网格线污染了的图片进行修复的效果如下图所示：

修复前	修复后

原始图片和完整代码在github项目中：
https://github.com/zhmc/inpaint_demo

二、使用的opencv函数inpaint基本介绍

C++中cv::inpaint函数声明如下：

void inpaint( const Mat& src, const Mat& inpaintMask,
                         Mat& dst, double inpaintRange, int flags );

第一个参数src是要修复的图像，Mat类型的，为8位单通道或者三通道图像的输入图像；
第二个参数inpaintMask为修复掩膜，为8位单通道图像，其中非零像素表示要修补的区域；
第三个参数dst为修复后的结果，它和src图像类型是一样的；
第四个参数inpaintRange是修复参考圆半径，double类型的，修复算法会使用需要修复点邻近的圆形区域，参照这个圆形区域内的像素点进行插值修复；
最后一个参数flags是修复算法类别，int型的，为修补方法的标识符，两种修补方法分别 cv::INPAINT_NS 或cv::INPAINT_TELEA

python中

dst	= cv2.inpaint(src, inpaintMask, inpaintRadius, flags[, dst]	)

参数含义和C++中一致；
修复后的图像作为返回值；
flags为cv2.INPAINT_NS或cv2.INPAINT_TELEA

三、简单缺损图片的修复过程

这是一张被白色印记毁损的图片，用于演示图像修复的最简单流程。
首先，需要对图像进行灰度处理。

src_image = cv2.imread("data/1.jpg")
gray_image = cv2.cvtColor(src_image, cv2.COLOR_RGB2GRAY)

然后，进行二值化。

# 二值化
ret, binary = cv2.threshold(gray_image, 245, 255, cv2.THRESH_BINARY)

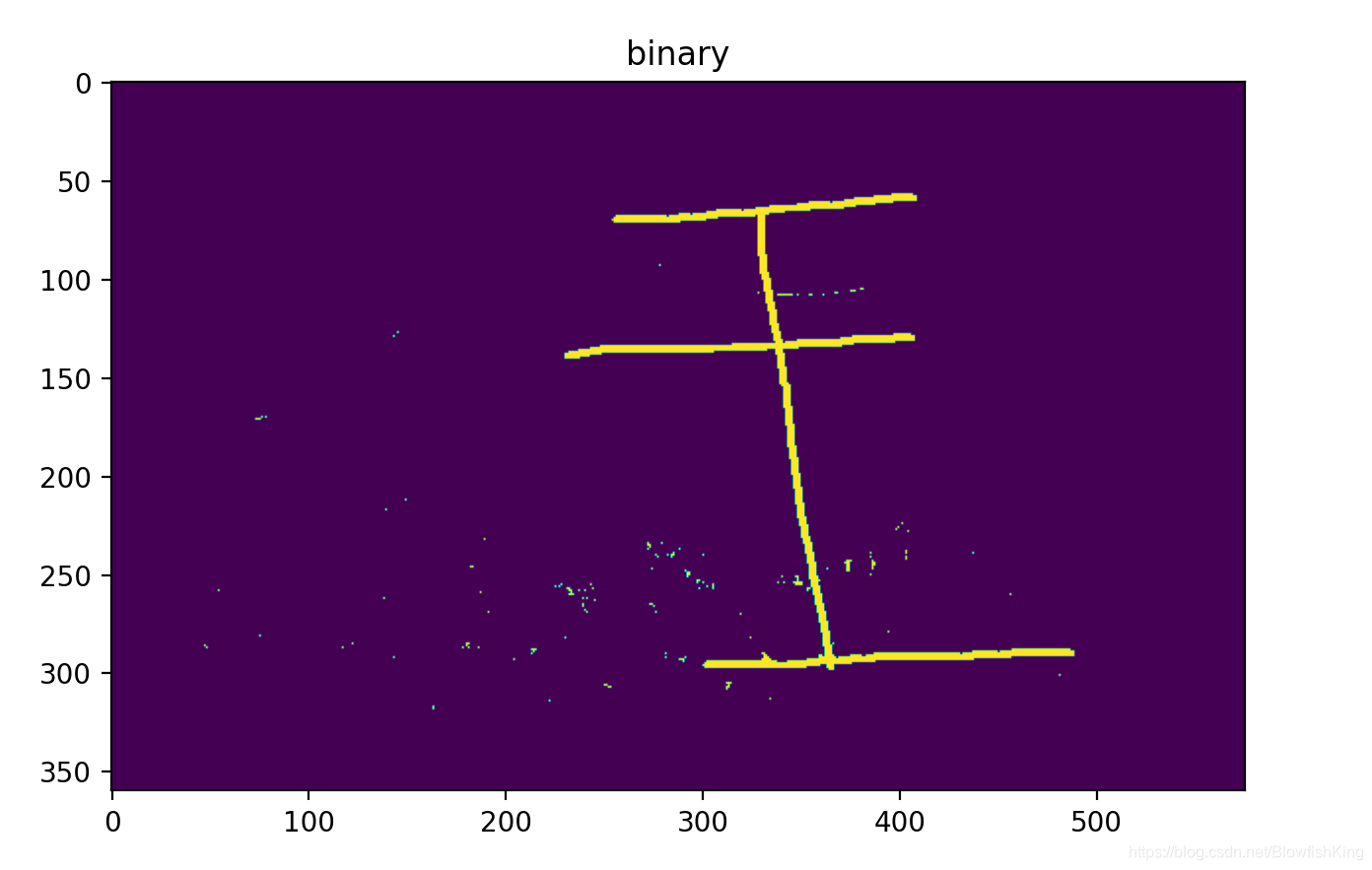

得到二值化图像如下图：
观察图片发现，存在较多噪点，并不是需要提取的待修复区域。
使用形态学开操作，去除噪点。

# 进行开操作，去除噪音小点。
kernel_3X3 = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
binary_after_open = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel_3X3)

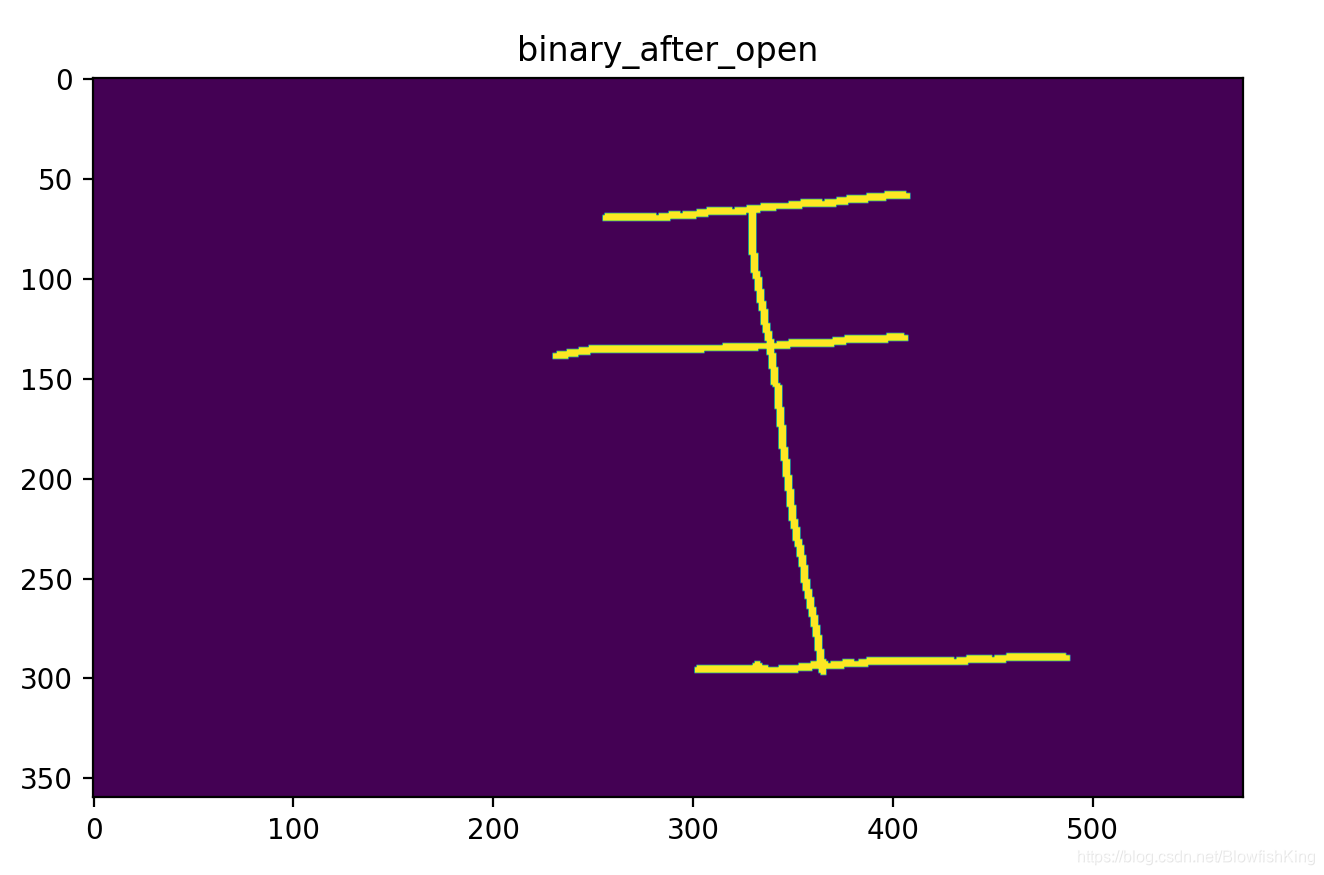

得到过滤后的图片。
这张图片就可以作为图像修复的掩膜。使用修复函数。

restored = cv2.inpaint(src_image, binary_after_open, 9, cv2.INPAINT_NS)

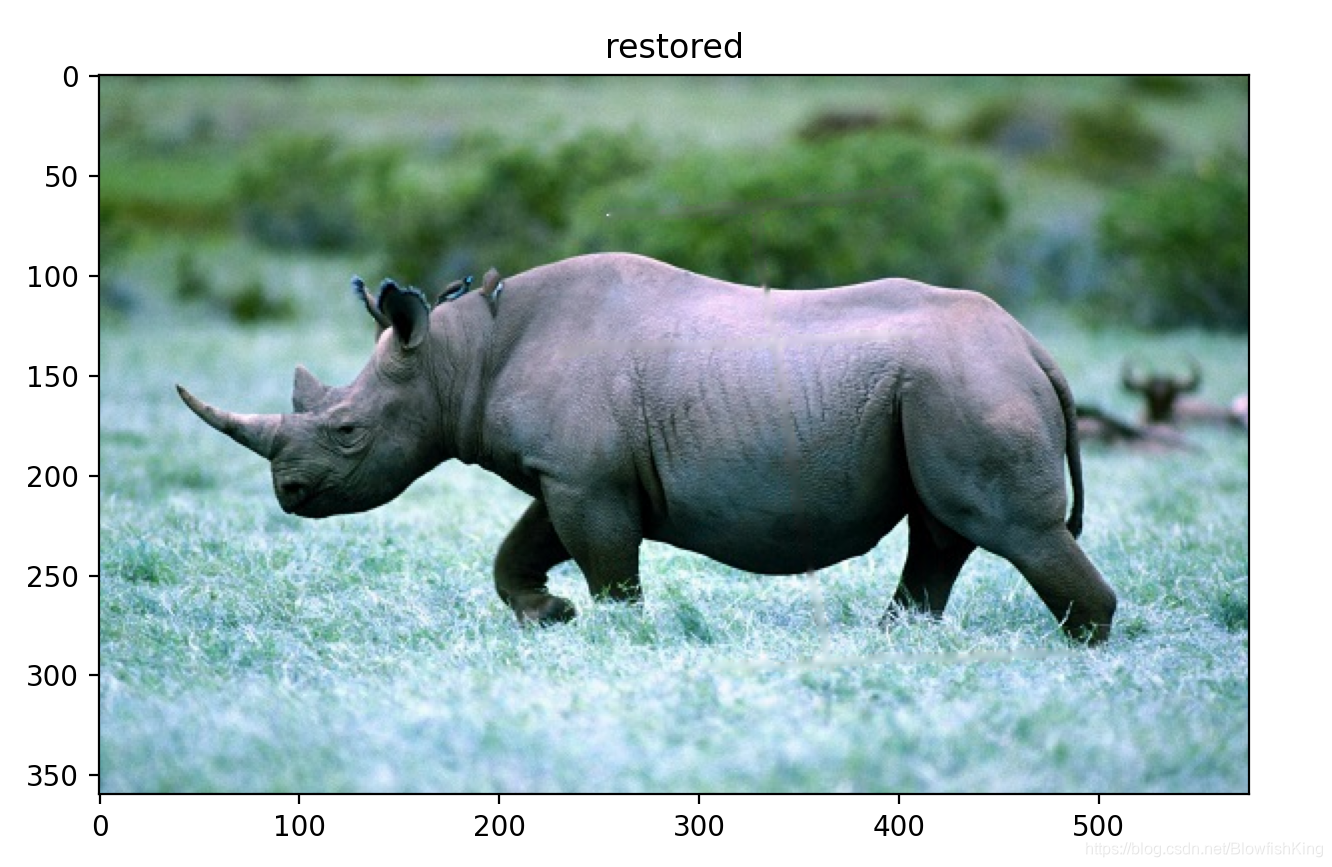

这样就完成了一个缺损图片的修复。

四、复杂缺损图片的修复过程

但是上面完成修复的图片是一个很简单的场景，如果是真实世界一些复杂的缺损图片的修复就比较麻烦了。

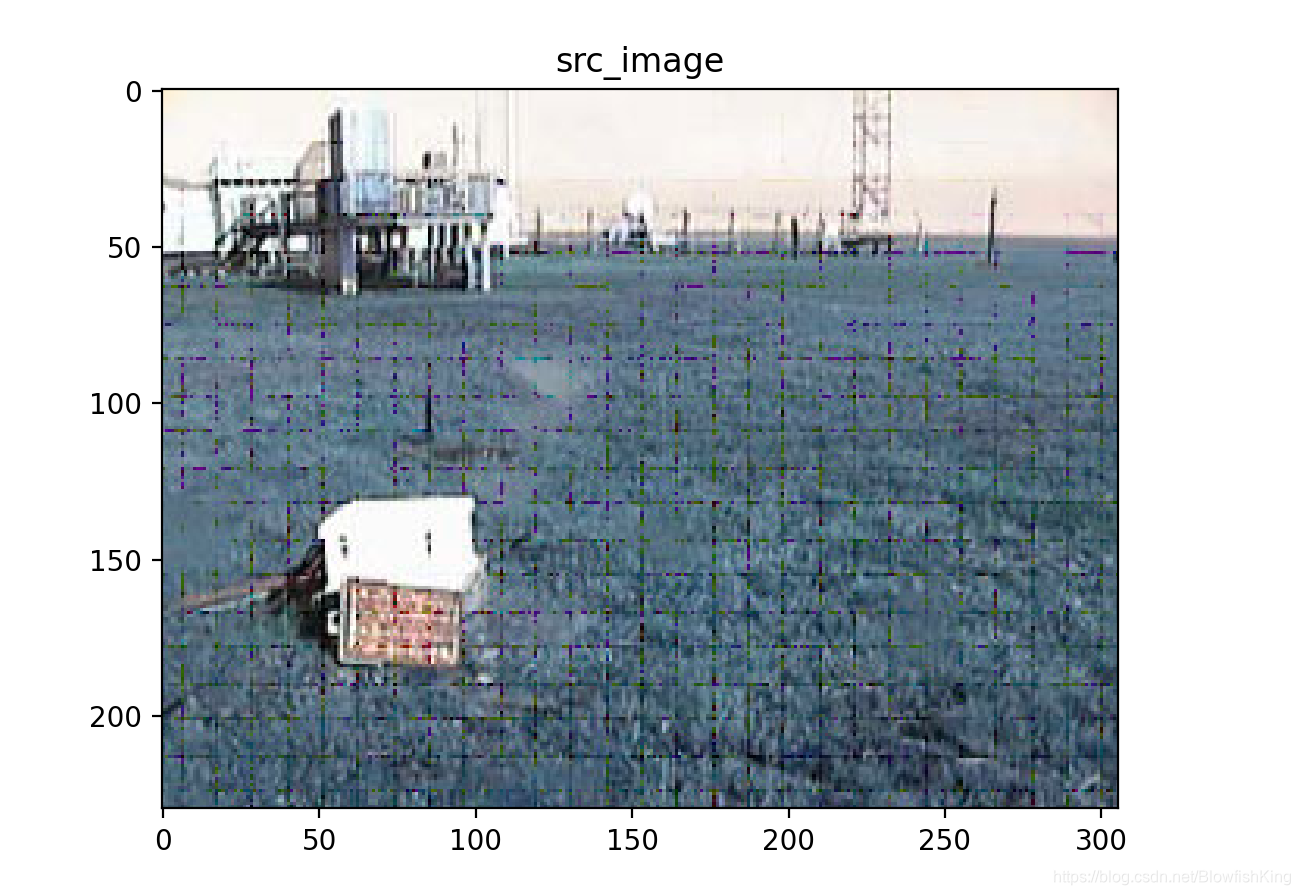

如下图，这是一个被网格线毁损的图片，它是由于在相册里被某个网格图案粘合太长时间附上去的。

1.转换灰度图

src_image = cv2.imread("data/2.jpg")
gray_image = cv2.cvtColor(src_image, cv2.COLOR_RGB2GRAY)

2.观察灰度图，发现网格线位于图像中的谷线。 使用Sobel滤波器，对X轴方向和Y轴方向做梯度提取。

# 对X轴方向和Y轴方向做Sobel梯度提取
sX = cv2.Sobel(gray_image, cv2.CV_64F, 1, 0, ksize=3, borderType=cv2.BORDER_REPLICATE)
sY = cv2.Sobel(gray_image, cv2.CV_64F, 0, 1, ksize=3, borderType=cv2.BORDER_REPLICATE)

# 去除负值。这是为了提取单边界，否则网格线两边的梯度绝对值都较大，形成双边缘。
sX[sX < 0] = 0
sY[sY < 0] = 0

3.对sobel梯度值进行exp(0.2), 0.2会稍微减弱峰值。然后进行竖直方向的积分投影。

eX = (sX ** .2).sum(axis=0)
eY = (sY ** .2).sum(axis=1)

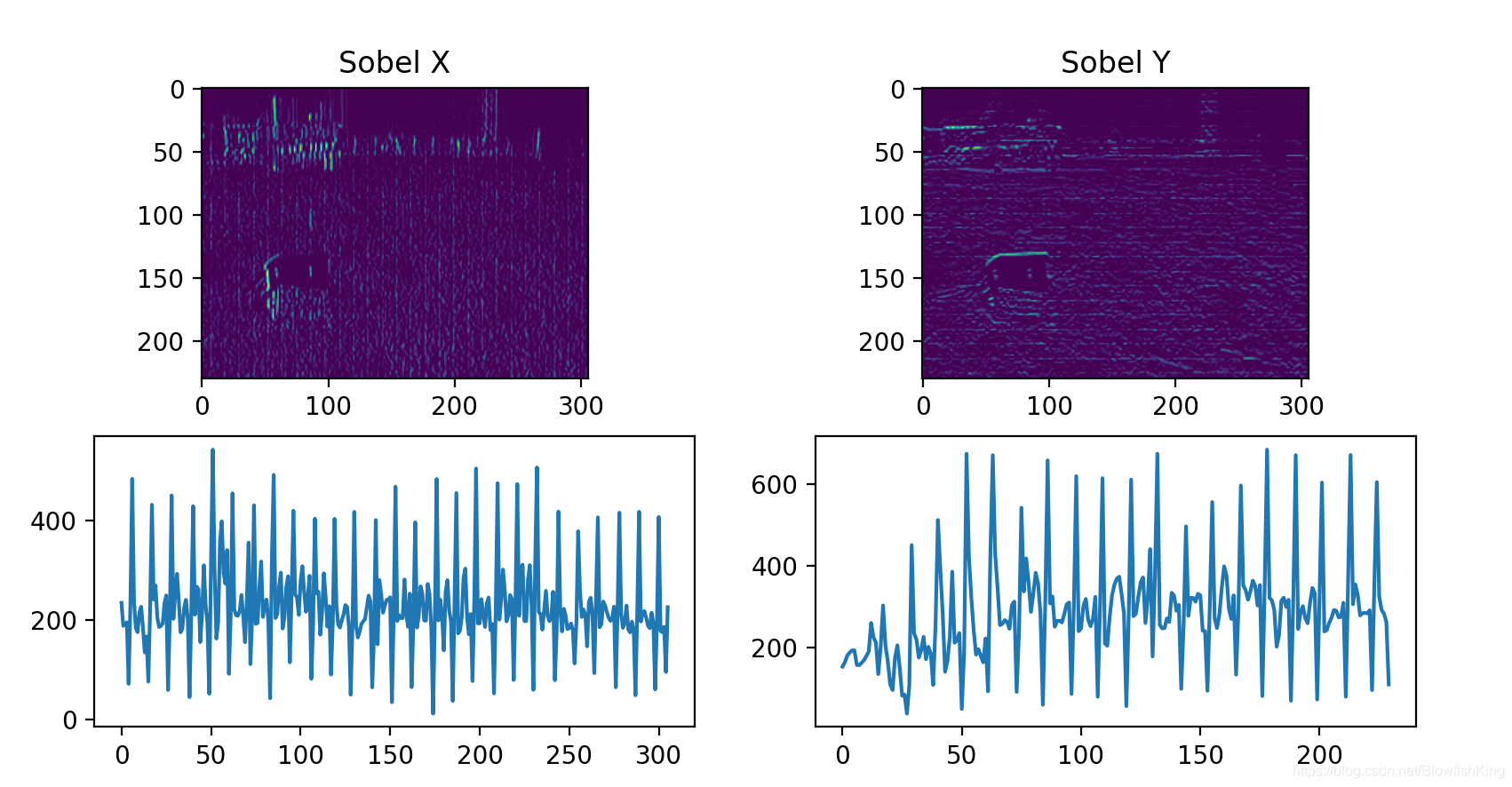

Sobel梯度提取图和积分投影图：
4. 构建掩膜。观察图片，发现390是一个划分eX的阈值，480是一个划分eY的阈值

A2 = src_image.copy()
mask = np.zeros(A2.shape[:2], dtype=np.uint8)
mask[eY > 480, :] = 1
mask[:, eX > 390] = 1
A2[mask.astype(bool), :] = 255

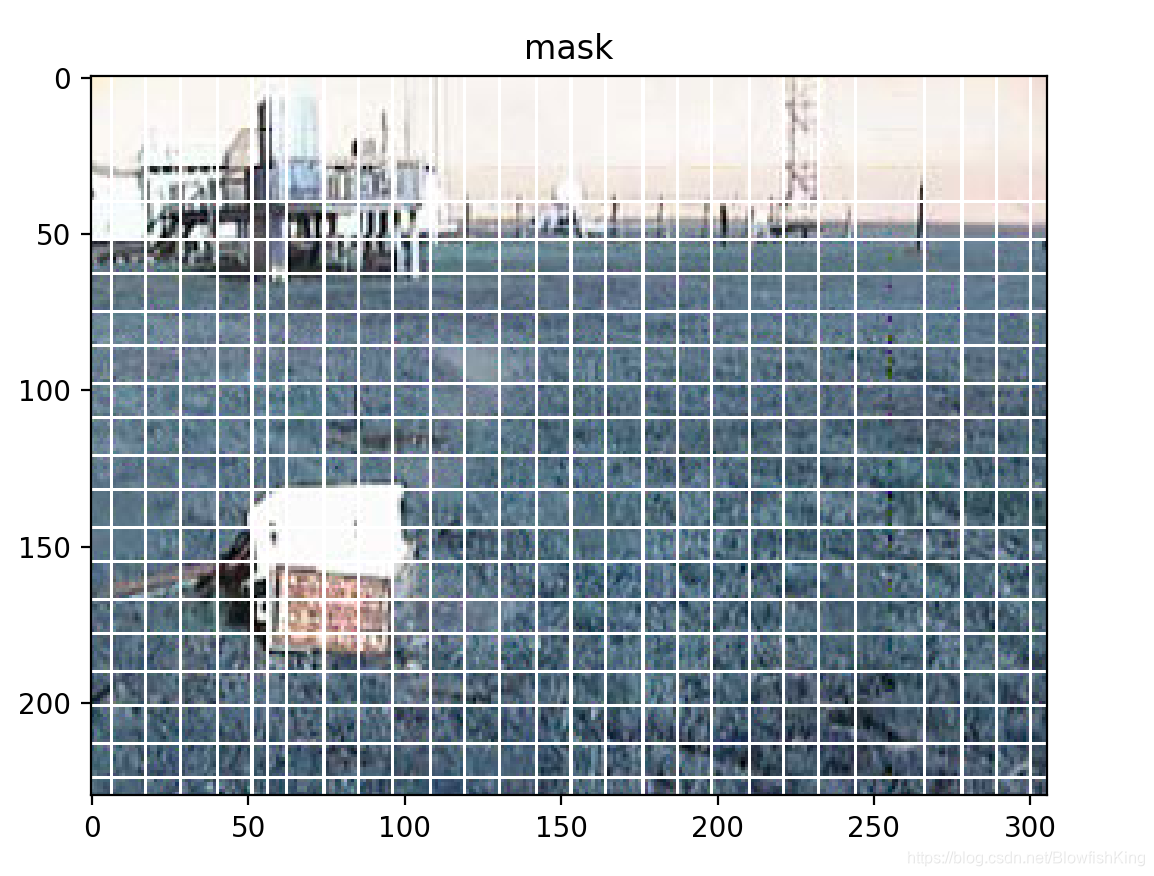

将掩模图绘在原图上，查看效果
5. 使用修复算法

restored = cv2.inpaint(src_image, mask, 1, cv2.INPAINT_NS)

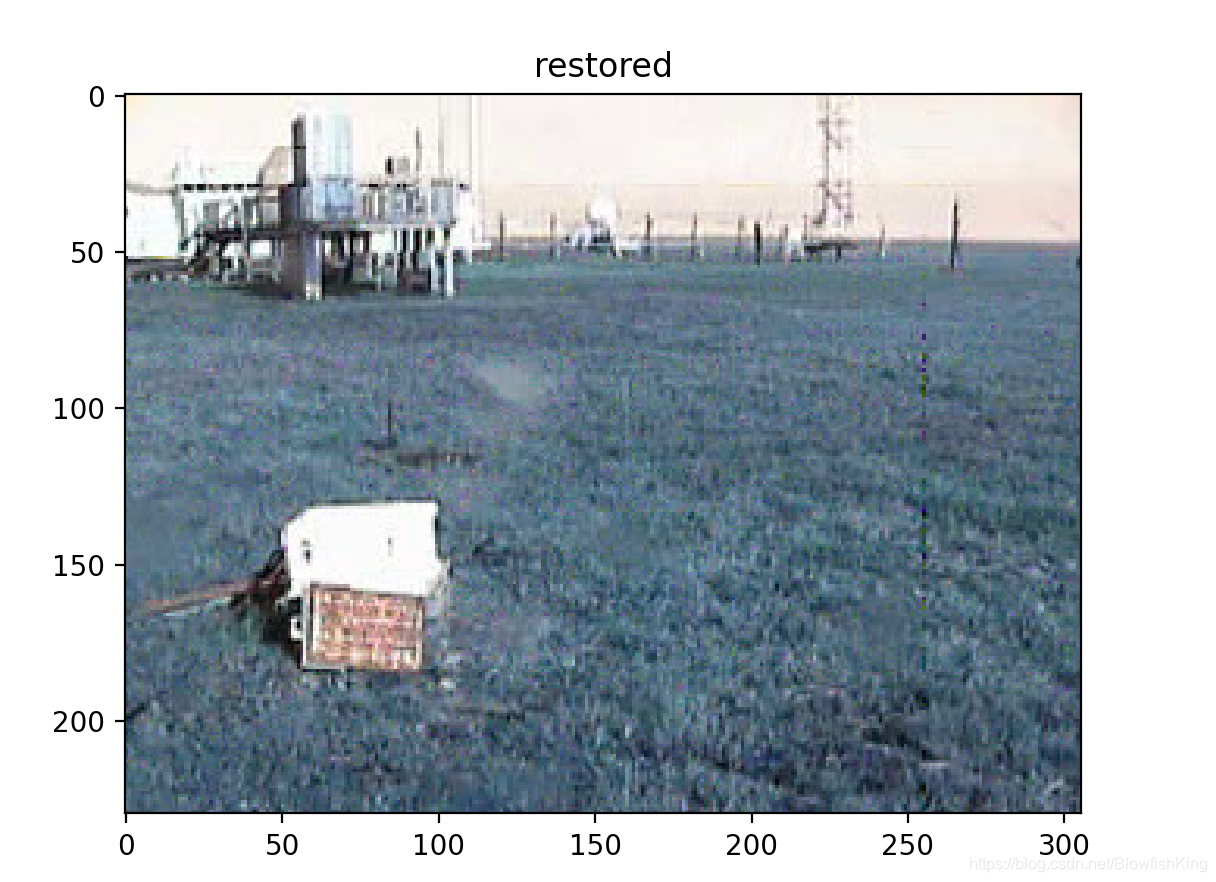

最终修复效果如图所示：

原始图片和完整代码在github项目中：
https://github.com/zhmc/inpaint_demo
