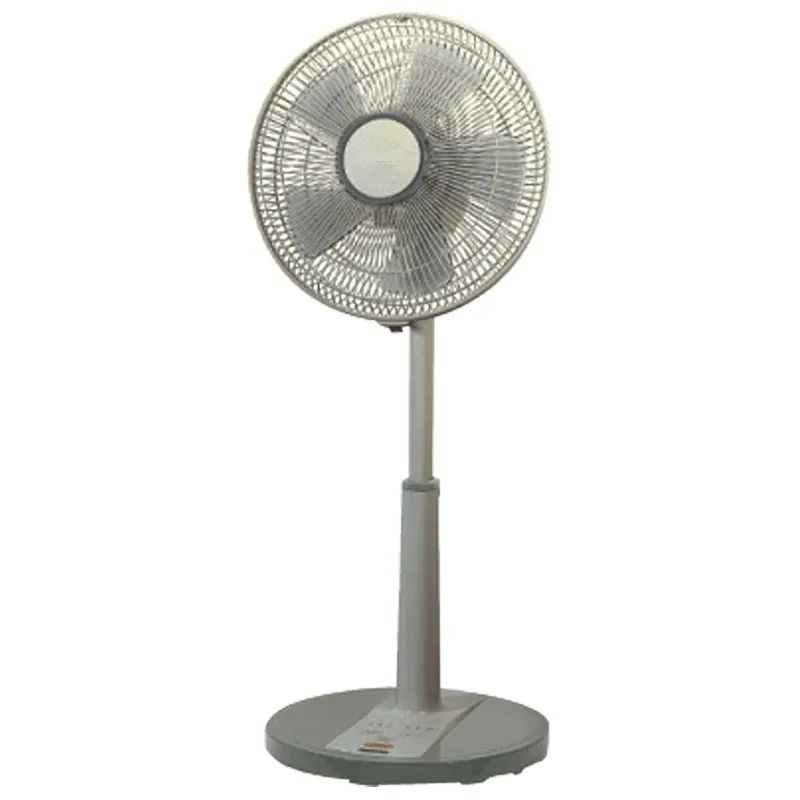

推荐阅读随着经济的快速发展，现在基本每家每户都安装有空调，但空调吹多了还是对人体有很多不好的作用，而且电费也是笔不小的开支。那么风扇作为在我国更早出现的散热工具，它的地位还是很高的，基本上每个家庭都至少有一个以上的摇头扇，可见还是很受追捧的。

电风扇传统的摇头方式采用单向同步电机与曲柄结构配合的方式，这种摇头结构的摇头角度一般是固定的。且由于曲柄一般较长因此摇头结构需要较大的空间。

双向同步电机控制摇头方式，一般需要有位置感应装置，可用于确定摇头方向，一般采用霍尔传感器(推荐霍尔IC型号SS569)作为位置感应装置的方式。相对于机械式位置开关成本要低很多，所以近些年来风扇厂商都在采用霍尔传感器替换机械式位置开关。接下来介绍下霍尔传感器在风扇中的工作原理是怎么样的：

霍尔开关作为中点的定位元件，当摇头到正中间的时候，摇头中做中点定位磁铁与霍尔开关距离最近，输出低电平信号，档摇头电机继续转动。定位磁铁远离霍尔开关，输出变为高电平信号。摇头角度的控制实际是对从中点向左右摇头的时间控制，通常情况下向左和向右的时间是相同的。当向左右摇头时间结束时，摇头反向，从新向中点摆动。在关闭摇头功能时，需要记忆当前的摇动位置和摇动方向，如果是向两边摇头还需要记忆剩余的摆头时间。这样下次摇头时，可以继续上次的摇头状态进行。

 一般会采用双极锁存霍尔来作为风扇的位置检测，在这里为大家推荐SEC品牌的SS569这颗霍尔开关，它具有低功耗，内置上拉电阻，在抗干扰性方面也非常优秀。
