一、硬件连接

如果你的串口配置与我下述USART.c中一样,则可以按照下述连线
只需要连接四根线
3V3——3V3
TX——PA10(RX)
RX——PA9(TX)
GND——GND
在这里插入图片描述

二、创建设备和移植程序

1、创建设备

登录ONENET云平台,注册完账号登录后进行设备的创建

  1. 选择设备接入(修改图片中红框处的值,其他设置默认)
    在这里插入图片描述
    在这里插入图片描述

  2. 设置物模型——添加自定义功能点(这里以温度数据作为例子)
    在这里插入图片描述
    在这里插入图片描述

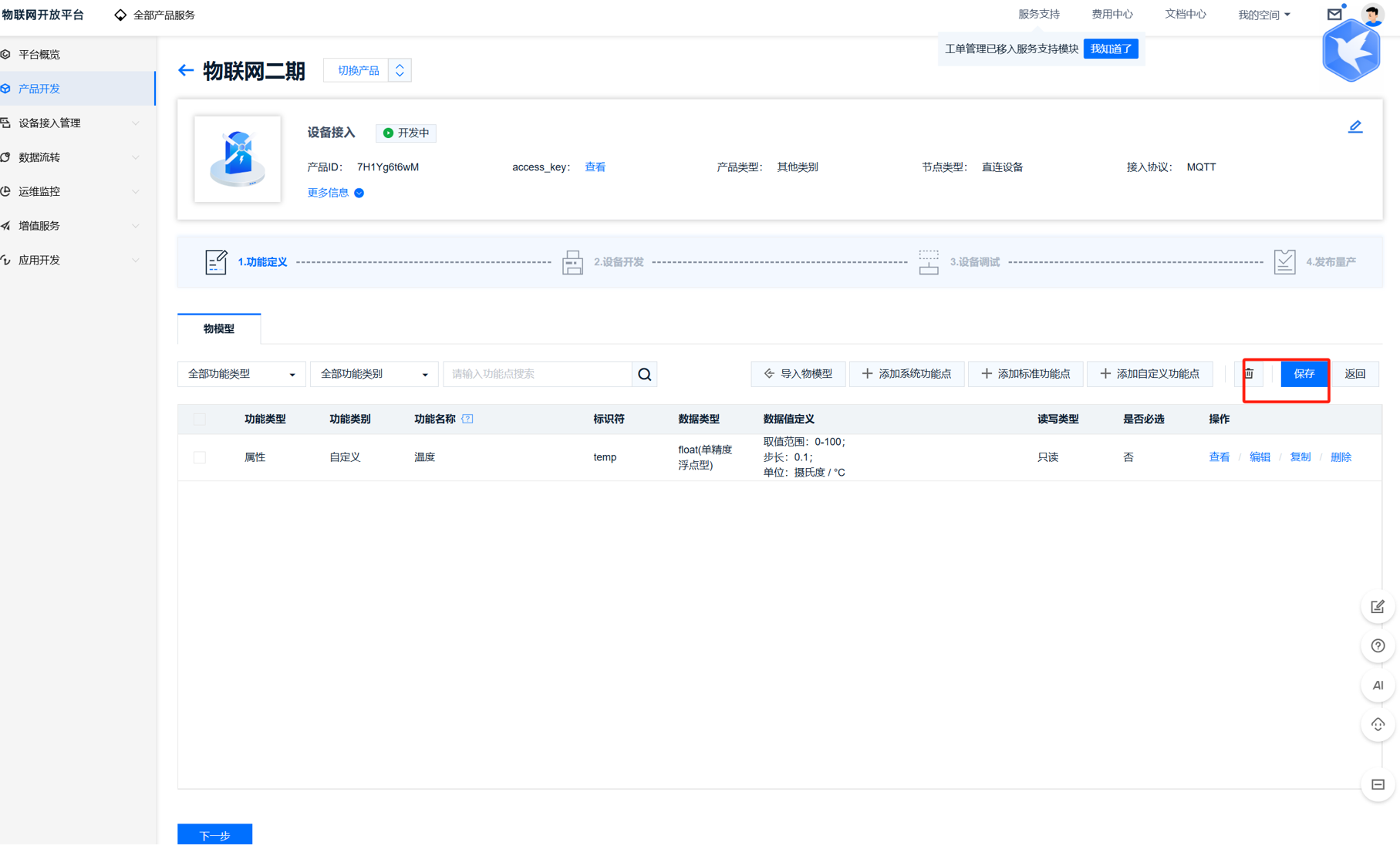

  3. 创建完成后保存
    在这里插入图片描述

上面创建完成后添加设备
在这里插入图片描述

2、移植程序

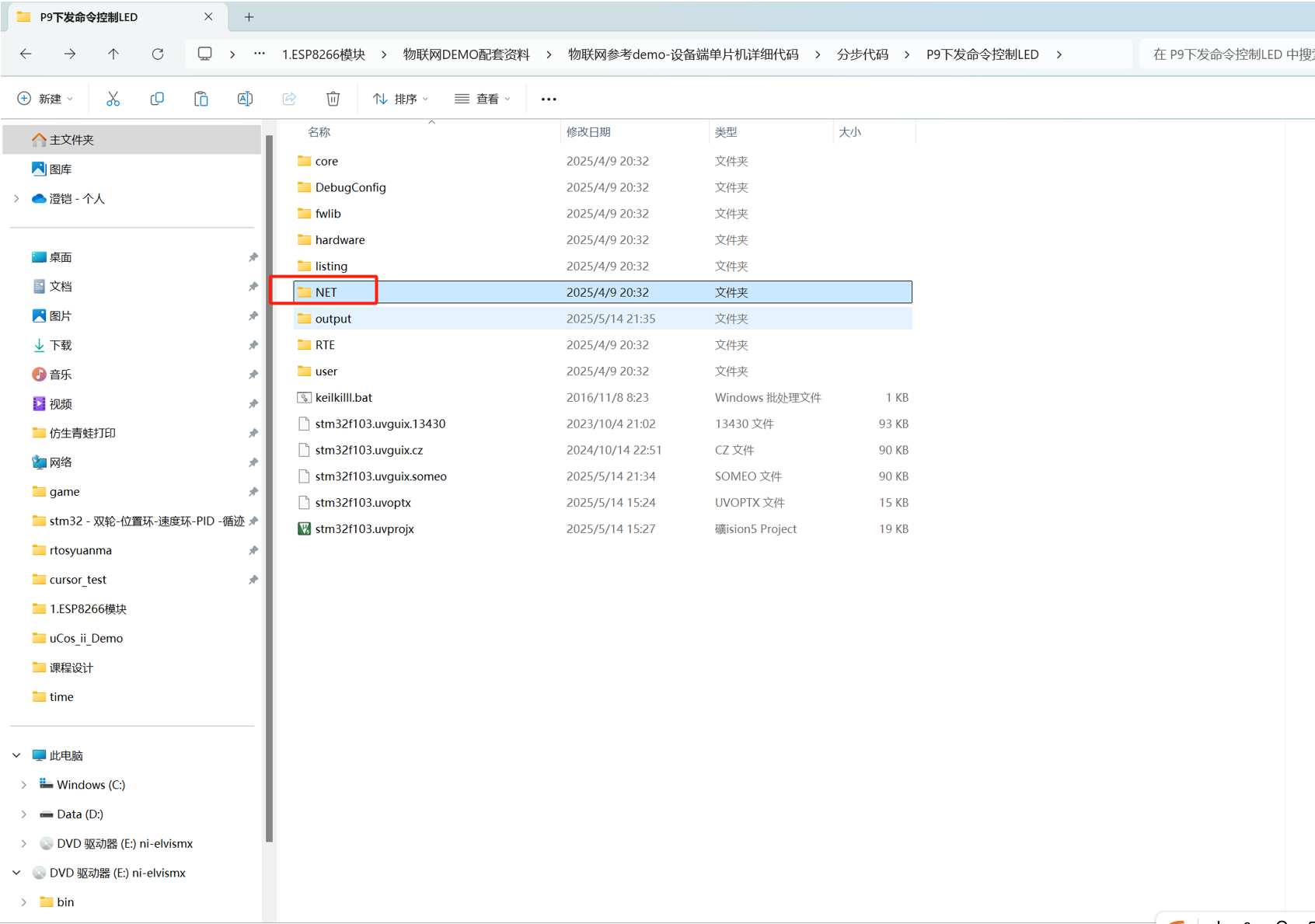

复制NET到相应的文件夹下(NET文件夹代码在最下面百度网盘链接中)
在这里插入图片描述

报错及解决
报错1:

在这里插入图片描述

解决:路径包含到inc文件夹下啊

在这里插入图片描述

编译解决一些函数未定义的问题,致此移植完成。

编译完成后没有报错才开始下一步

三、连接WIFI

1、ESP8266初始化

将红框处的代码加在main.c文件中
在这里插入图片描述

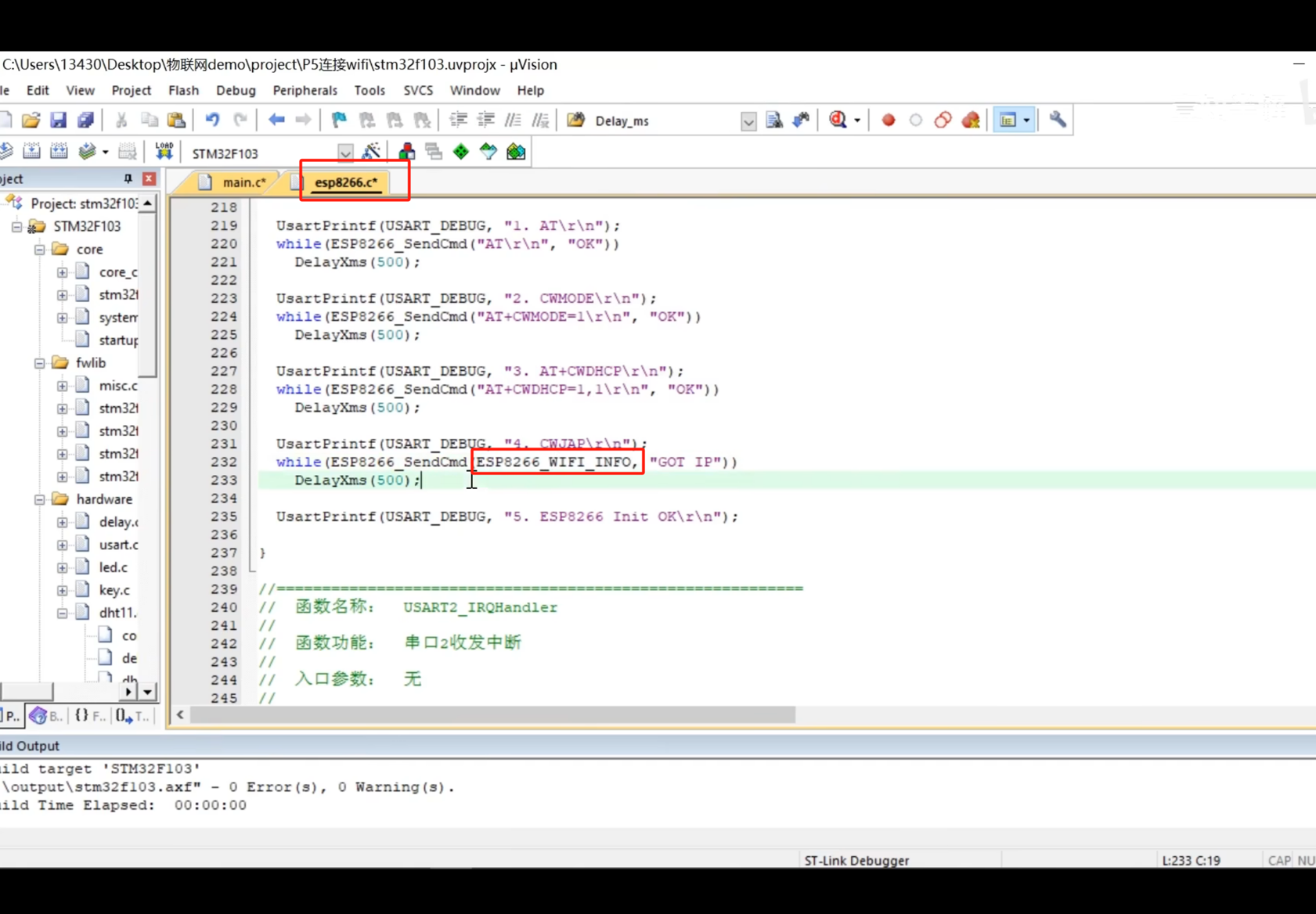

2、设置连接WIFI的设备名和密码

默认热点名称为abc,密码为abc123456(需要自行更改热点名称和密码)
注意设置手机热点为2.4g频段,否则连不上wifi
在这里插入图片描述

3、无法正确连接WIFI的问题及解决方法

1、注意在main中加上下面2句初始化串口,否则串口不能正常运行
注意移植的目标程序文件是否已经占用了串口1和串口2对应的引脚
在这里插入图片描述
串口1和串口2初始化函数:

USART.c

//----------------------------------ESP8266----------------------------------------------

//硬件驱动
#include "usart.h"
#include "delay.h"

//C库
#include <stdarg.h>
#include <string.h>
#include <stdio.h>


/*
************************************************************
*	函数名称:	Usart1_Init
*
*	函数功能:	串口1初始化
*
*	入口参数:	baud:设定的波特率
*
*	返回参数:	无
*
*	说明:		TX-PA9		RX-PA10
************************************************************
*/
void Usart1_Init(unsigned int baud)
{

	GPIO_InitTypeDef gpio_initstruct;
	USART_InitTypeDef usart_initstruct;
	NVIC_InitTypeDef nvic_initstruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

	//PA9	TXD
	gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
	gpio_initstruct.GPIO_Pin = GPIO_Pin_9;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &gpio_initstruct);

	//PA10	RXD
	gpio_initstruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	gpio_initstruct.GPIO_Pin = GPIO_Pin_10;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &gpio_initstruct);

	usart_initstruct.USART_BaudRate = baud;
	usart_initstruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;		//无硬件流控
	usart_initstruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;						//接收和发送
	usart_initstruct.USART_Parity = USART_Parity_No;									//无校验
	usart_initstruct.USART_StopBits = USART_StopBits_1;								//1位停止位
	usart_initstruct.USART_WordLength = USART_WordLength_8b;							//8位数据位
	USART_Init(USART1, &usart_initstruct);

	USART_Cmd(USART1, ENABLE);														//使能串口

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);									//使能接收中断

	nvic_initstruct.NVIC_IRQChannel = USART1_IRQn;
	nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
	nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 0;
	nvic_initstruct.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&nvic_initstruct);

}

/*
************************************************************
*	函数名称:	Usart2_Init
*
*	函数功能:	串口2初始化
*
*	入口参数:	baud:设定的波特率
*
*	返回参数:	无
*
*	说明:		TX-PA2		RX-PA3
************************************************************
*/
void Usart2_Init(unsigned int baud)
{

	GPIO_InitTypeDef gpio_initstruct;
	USART_InitTypeDef usart_initstruct;
	NVIC_InitTypeDef nvic_initstruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

	//PA2	TXD
	gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
	gpio_initstruct.GPIO_Pin = GPIO_Pin_2;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &gpio_initstruct);

	//PA3	RXD
	gpio_initstruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	gpio_initstruct.GPIO_Pin = GPIO_Pin_3;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &gpio_initstruct);

	usart_initstruct.USART_BaudRate = baud;
	usart_initstruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;		//无硬件流控
	usart_initstruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;						//接收和发送
	usart_initstruct.USART_Parity = USART_Parity_No;									//无校验
	usart_initstruct.USART_StopBits = USART_StopBits_1;								//1位停止位
	usart_initstruct.USART_WordLength = USART_WordLength_8b;							//8位数据位
	USART_Init(USART2, &usart_initstruct);

	USART_Cmd(USART2, ENABLE);														//使能串口

	USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);									//使能接收中断

	nvic_initstruct.NVIC_IRQChannel = USART2_IRQn;
	nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
	nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 0;
	nvic_initstruct.NVIC_IRQChannelSubPriority = 0;
	NVIC_Init(&nvic_initstruct);

}

/*
************************************************************
*	函数名称:	Usart_SendString
*
*	函数功能:	串口数据发送
*
*	入口参数:	USARTx:串口组
*				str:要发送的数据
*				len:数据长度
*
*	返回参数:	无
*
*	说明:
************************************************************
*/
void Usart_SendString(USART_TypeDef *USARTx, unsigned char *str, unsigned short len)
{

	unsigned short count = 0;

	for(; count < len; count++)
	{
		USART_SendData(USARTx, *str++);									//发送数据
		while(USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET);		//等待发送完成
	}

}

/*
************************************************************
*	函数名称:	UsartPrintf
*
*	函数功能:	格式化打印
*
*	入口参数:	USARTx:串口组
*				fmt:不定长参
*
*	返回参数:	无
*
*	说明:
************************************************************
*/
void UsartPrintf(USART_TypeDef *USARTx, char *fmt,...)
{

	unsigned char UsartPrintfBuf[296];
	va_list ap;
	unsigned char *pStr = UsartPrintfBuf;

	va_start(ap, fmt);
	vsnprintf((char *)UsartPrintfBuf, sizeof(UsartPrintfBuf), fmt, ap);							//格式化
	va_end(ap);

	while(*pStr != 0)
	{
		USART_SendData(USARTx, *pStr++);
		while(USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET);
	}

}

/*
************************************************************
*	函数名称:	USART1_IRQHandler
*
*	函数功能:	串口1收发中断
*
*	入口参数:	无
*
*	返回参数:	无
*
*	说明:
************************************************************
*/
void USART1_IRQHandler(void)
{

	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) //接收中断
	{
		USART_ClearFlag(USART1, USART_FLAG_RXNE);
	}

}


USART.h:

//----------------------------------ESP8266----------------------------------------------
#ifndef _USART_H_
#define _USART_H_


#include "stm32f10x.h"


#define USART_DEBUG		USART1		//调试打印所使用的串口组


void Usart1_Init(unsigned int baud);

void Usart2_Init(unsigned int baud);

void Usart_SendString(USART_TypeDef *USARTx, unsigned char *str, unsigned short len);

void UsartPrintf(USART_TypeDef *USARTx, char *fmt,...);

#endif

2、串口只输出AT的情况
1、检查自己的模块是否为esp826601s,如果为esp826601则无法正常连接WIFI,需要更换为esp826601s
2、注意加上delay_init(),否则esp8266串口只能接收到AT
在这里插入图片描述

至于为什么需要加上delay_init()串口才能正常输出,原因如下:
ESP8266_SendCmd函数中用到delayxms函数,而delayxms函数中使用到通过delay_init()函数改变的变量值

4、经过上述操作,联网成功。

在这里插入图片描述

四、连接MQTT服务器

1、在Main中添加下面红框中的函数

函数作用为向ESP8266发送AT指令
在这里插入图片描述
代码片段如下:

	UsartPrintf(USART_DEBUG, "Connect MQTTs Server...\r\n");
	while(ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT"))
	DelayXms(500);
	UsartPrintf(USART_DEBUG, "Connect MQTT Server Success\r\n");

记得在main函数开头添加下述红框中的宏定义

在这里插入图片描述
2、连接MQTT服务器成功
在这里插入图片描述

本博客参考B站UP主——壹知半解的代码进行移植,如果连接有问题可在评论区留言,我会尽量帮大家解决问题,后续会更新设备登录、上传数据到云平台、云平台下发控制命令等问题解决,有需要关注、点赞、收藏哦!

百度网盘代码资料链接:
通过网盘分享的文件:NET
链接: https://pan.baidu.com/s/1oKmF-1IZE-ba7B1655sM0w?pwd=nck6 提取码: nck6
