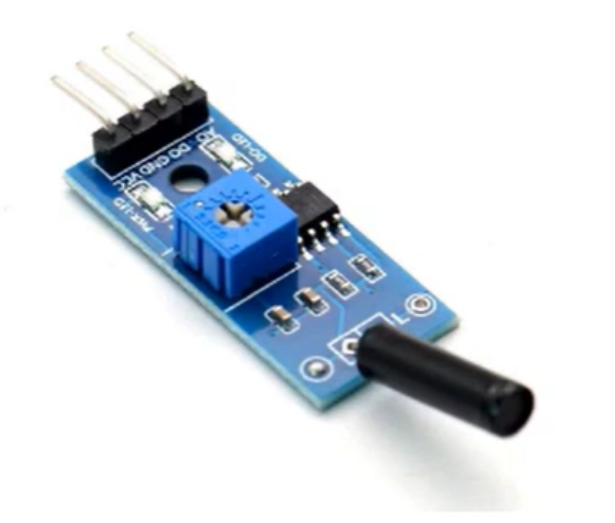

震动传感器，工作时电源LED常亮，震动信号检测LED灯在发生震动时会保持常亮，其余情况下常灭。正常工作时，DO口输出高电平，震动瞬间，DO口输出低电平。常用于震动触发，防盗报警等

引脚接法

VCC：接电源5V或3.3V

GND：接电源负极或者接GND

DO：数字信号输出，可与单片机相连检测是否有震动

震动传感器控制LED亮灭

 步骤与前几个项目类似：USER文件夹新建Shake文件夹，Shake内部存放shake.c和shake.h

打开keil工程文件，USER导入shake.c，添加stm32f10x.h和shake.h源文件，并定义函数，初始化结构体，开启外设时钟信号等。

shake.c代码如下

#include "Shake.h"
#include "stm32f10x.h"

void Shake_Init(void)
{

    GPIO_InitTypeDef shake_init;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    shake_init.GPIO_Mode = GPIO_Mode_IPU;
    shake_init.GPIO_Pin = GPIO_Pin_8;
    shake_init.GPIO_Speed = GPIO_Speed_10MHz;

    GPIO_Init(GPIOB, &shake_init);


}

shake.h代码如下

void Shake_Init(void);

main.c添加shake.h源文件，魔术棒添加Shake文件夹。在震动传感器发生震动时，LED灯亮1s，然后熄灭。假设震动传感器DO口接的是PB8，那么当PB8收到的是低电平时，触发PA1口输出低电平，使LED灯亮1s，然后熄灭。

main.c代码如下

#include"stm32f10x.h"
#include"main.h"
#include"led.h"
#include"bear.h"
#include"button.h"
#include"Relay.h"
#include"Shake.h"

void delay(uint16_t time)
{
        uint16_t i = 0;

    while(time--)
    {
        i = 12000;

        while(i--);
    }

}

int main()
{

    Shake_Init();
    GPIO_SetBits(GPIOA, GPIO_Pin_1);

    while(1)
    {

                if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_8) == 0)
                {
                        GPIO_SetBits(GPIOA, GPIO_Pin_1);
                        delay(1000);
                        GPIO_ResetBits(GPIOA, GPIO_Pin_1);
                        delay(1000);
                }

                else
                {
                      GPIO_SetBits(GPIOA, GPIO_Pin_1);
                }



    }



}

震动传感器控制继电器，进而控制外部LED灯亮灭

将前几个项目结合在一起，加上外设的LED灯。

main.c

#include"stm32f10x.h"
#include"main.h"
#include"led.h"
#include"bear.h"
#include"button.h"
#include"Relay.h"
#include"Shake.h"

void delay(uint16_t time)
{
        uint16_t i = 0;

    while(time--)
    {
        i = 12000;

        while(i--);
    }

}

int main()
{


    Relay_Init();
    Shake_Init();
    GPIO_SetBits(GPIOA, GPIO_Pin_0);

    while(1)
    {


                if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_8) == 0)
                {
                        GPIO_SetBits(GPIOA, GPIO_Pin_0);
                        delay(1000);
                        GPIO_ResetBits(GPIOA, GPIO_Pin_0);
                        delay(1000);
                }

                else
                {
                      GPIO_SetBits(GPIOA, GPIO_Pin_0);
                }



    }



}

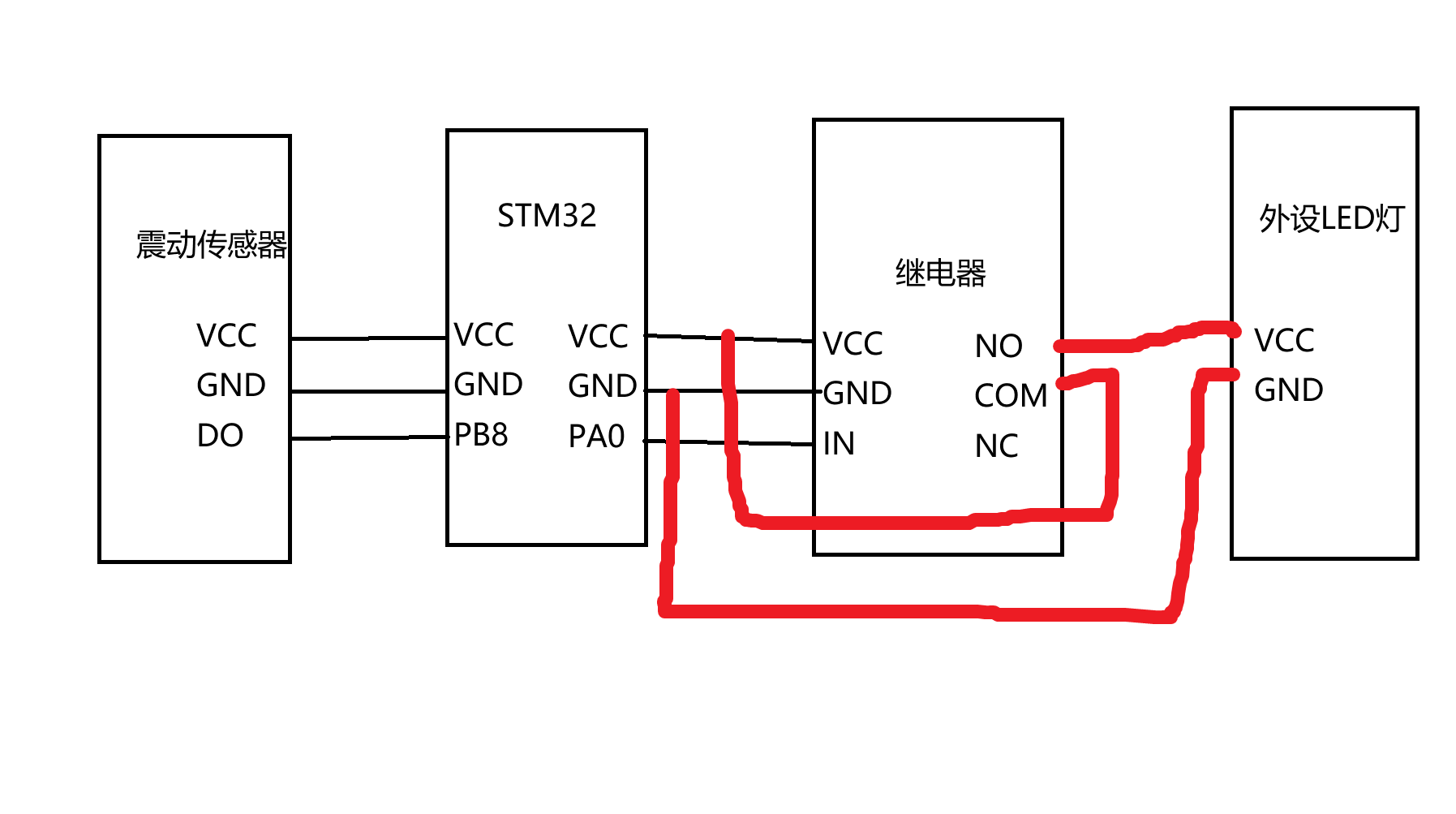

接线上，震动传感器VCC接3.3V，GND接GND，DO接PB8；继电器VCC接3.3V，GND接GND，IN接PA0，COM口接VCC，NO口接LED灯VCC；LED灯VCC接继电器NO口，GND接GND。

整体如图所示
