只知道Mermaid？ 这款独自与visio抗衡20年的免费软件竟让deepseek的生图效率再翻倍 【建议收藏】
大师兄使用draw.io进行AI绘图。
大师兄上期已经在文章《踩坑又踩坑 | 做到这些才能效率翻10倍！用deepseek三分钟绘制各种图表》中介绍过了通过deepseek生成mermaid格式的画图指令，再通过Mermaid.live工具直接画出各种图的方法。
Mermaid.live工具的局限性
相比手工画图，这种AI生成的方式确实可以将效率提高许多。但是这个方法也有一些局限性。其中一点就是通过mermaid平台出图，样式和排布是无法更改的。这在一些需要进行手工微调的场合就没有办法使用了。今天大师兄要给大家介绍一个可以接受mermaid格式画图指令，并且可以随意调整的工具。这种工具的强大绘图功能甚至可以完全替代画图界大佬VISIO。
draw.io登场
这个老牌的在线绘图软件可以追溯到2005年。作为一款开源绘图软件，凭着超丰富的功能，以及完全免费的特点，一直保持着单挑微软VISIO的江湖地位。
运行工具
工具的网址是https://app.diagrams.net/。第一次打开的加载会有点慢。然后会收到提问：

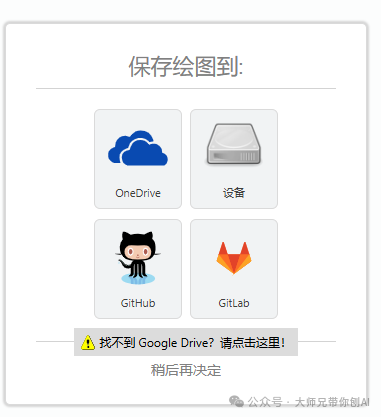

如果只是在线画图，然后截图的话可以点击下面“稍后再决定”。
界面

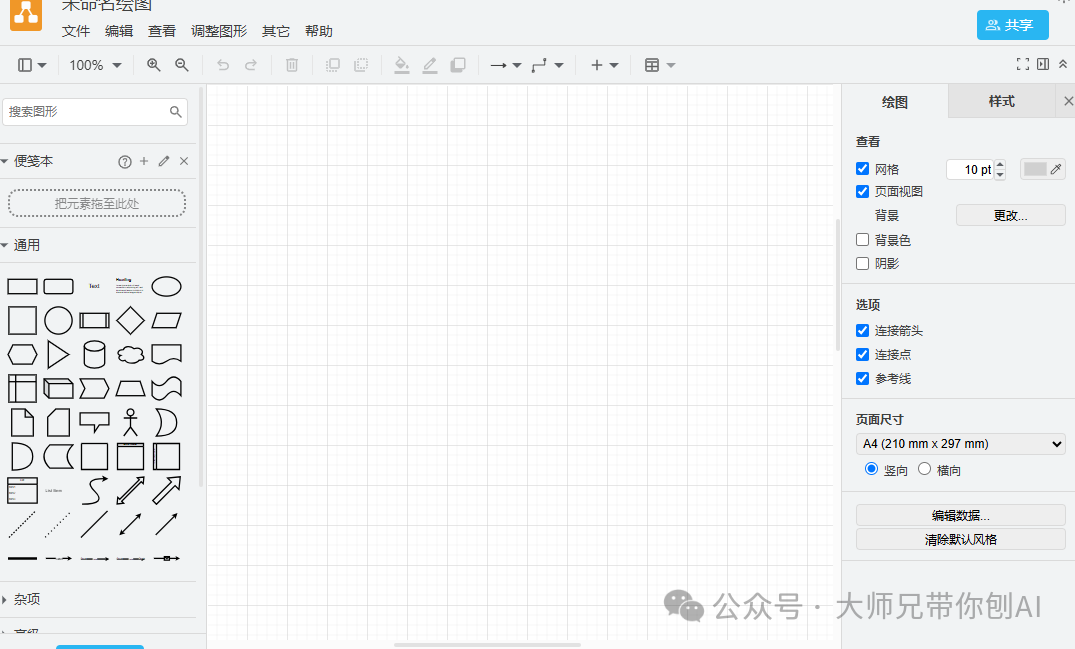

进入界面以后可以看到软件的排版和大部分的画图软件相似。或者说其他软件都跟他相似。左边就是各种的组件，右边是组件的一些属性，而上边就是链接组件的线条啊箭头。今天的重点不在这里，就不多介绍了，感兴趣的朋友自己实操一下，很容易上手。
导入Mermaid格式指令
接下来就是今天的重头戏。从deepseek或者其他的ai工具的输出中导入一个Marmaid的指令。 我们先生成一个mermaid的指令。
提示词： 1.给我举一个例子表示每天小朋友回家做完作业的步骤
2.生成一个marid的流程图
输出：
flowchart TD
A[放学回家] --> B[休息10分钟] B --> C[整理作业清单] C --> D[准备学习环境] D --> E[完成数学作业] E --> F[完成语文生字] F --> G[完成英语朗读] G --> H[检查作业] H --> I[整理书包] I --> J[自由时间]

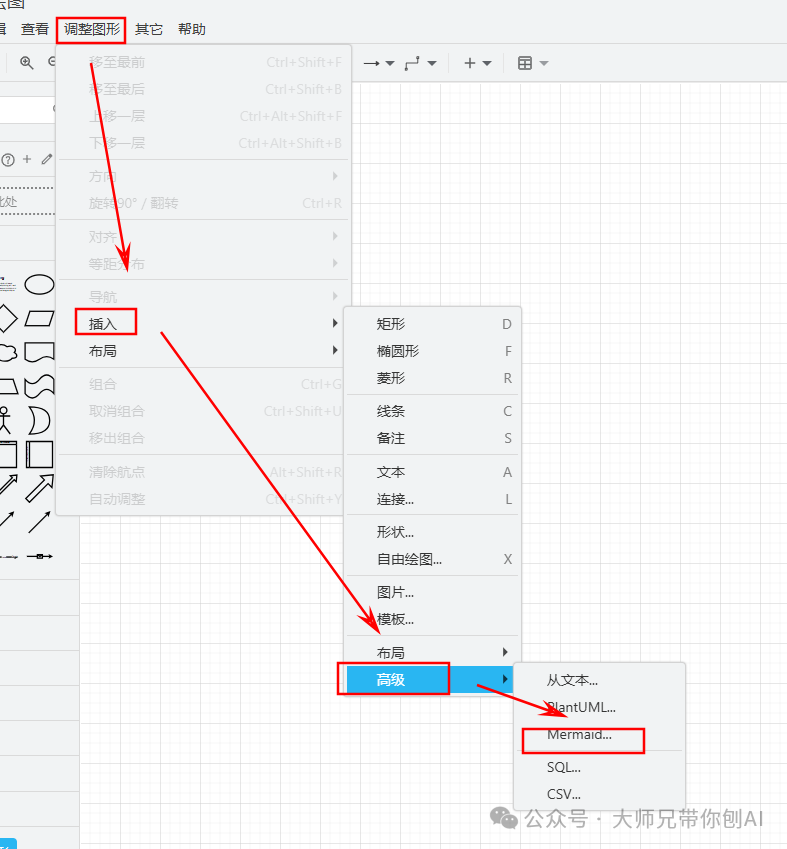

在draw.io的菜单中选择 调整图形-》插入-》高级-》Mermaid

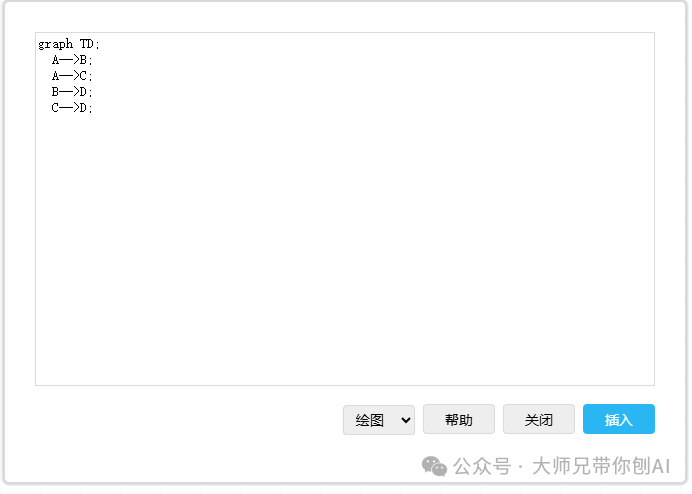

点击以后会出现指令输入框

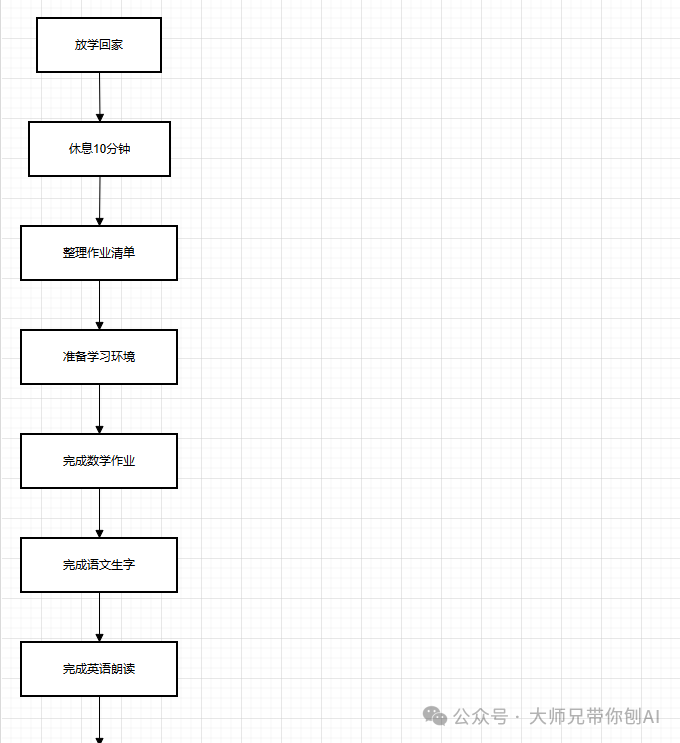

把deepseek生成的指令粘贴到这个框里。点击确认，需要的图就画好了。
编辑图片

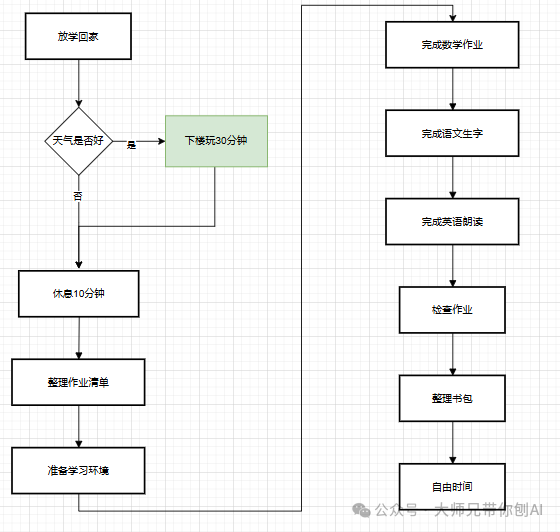

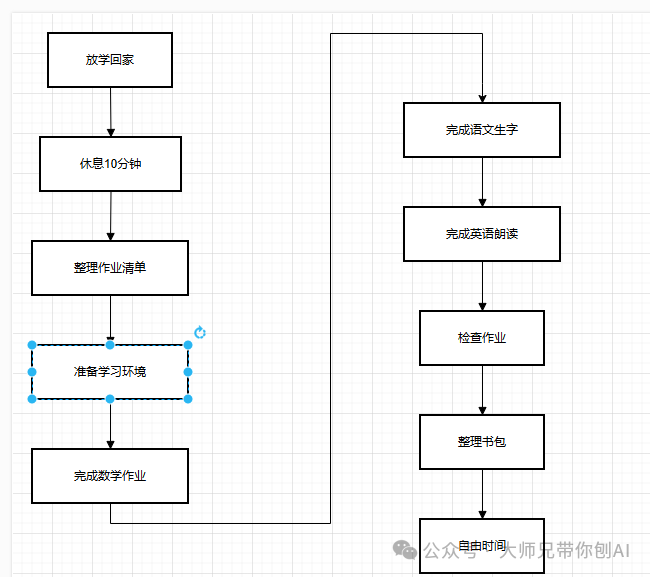

关键的来了，与Mermaid不同，这里不是生成一整张图，而是导入了一张图。导入的图是以组件形式分布连接的。也就是说可以随意的拖动修改。
如果某些部分需要改动还可以删除或者插入新的部分。在VISIO级别的组件和编辑功能加持下，相信能画出任何你想要的图形了。
总结
现在已经有相当多的软件支持Mermaid的指令格式了。随着AI的发展，这些机器容易生成和理解的格式必将会成为未来的主流文档存储格式。我们在使用AI辅助工具的时候还是应该挑选符合自己应用场景的工具来提高工作办公效率。
