GRALP (Generalized-depth Ray-Attention Local Planner)

GRALP trains a lightweight PPO local planner on a fully randomized, map-free GPU environment. Observations are vectorized generalized ray/depth (distance-to-obstacle) samples with kinematic history; actions are continuous planar velocity commands. The codebase also ships a one-command exporter that packages the trained policy into a standalone inference API.

GRALP（Generalized-depth Ray-Attention Local Planner）在完全随机化、无地图的 GPU 环境中训练轻量级的 PPO 局部规划器。观测由向量化的广义光线/深度（离障距离）采样和运动学历史组成，动作是连续的平面速度指令。仓库还提供“一键导出”脚本，可将训练好的策略打包为独立的推理 API。

Quickstart

1. Install dependencies

   pip install -r requirements.txt
   # then install torch matching your device, e.g.:
   pip install torch --index-url https://download.pytorch.org/whl/cpu
   # or
   pip install torch --index-url https://download.pytorch.org/whl/cu121


2. Configure

   • config/env_config.json
     • limits: linear/yaw caps (vx_max, omega_max).
     • sim: dt, safe_distance, task redraw knobs (task_point_max_dist_m, task_point_success_radius_m, task_point_random_interval_max).
     • obs: view geometry (patch_meters, ray_max_gap for derived ray count) plus empty-ratio sampling controls (blank_ratio_base, blank_ratio_randmax, blank_ratio_std_ratio) and optional narrow-passage Gaussian distances (narrow_passage_gaussian, narrow_passage_std_ratio).
     • reward: collision/progress/time/jerk weights and orientation_verify gate.
   • config/train_config.json
     • device: cuda:0 (default) or cpu; env_config file name to load.
     • sampling: batch_env (e.g., 2048 GPU envs), rollout_len, reset_each_rollout.
     • ppo: discount (gamma), gae_lambda, clipping, optimizer lrs (lr, value_lr), epochs, minibatch_size, entropy_coef, value_coef, max_grad_norm, AMP toggles (amp, amp_bf16), collision_done, log_std_min/max.
     • model: attention shape (num_queries, num_heads).
     • run: total_env_steps, ckpt_dir, log_interval.

3. Train

   python -m rl_ppo.ppo_train --train_config config/train_config.json


   On startup you can create a new checkpoint (y) or resume from the latest checkpoint under run.ckpt_dir (n).

快速开始

1. 安装依赖

   pip install -r requirements.txt
   # 再安装与你设备匹配的 torch，例如：
   pip install torch --index-url https://download.pytorch.org/whl/cpu
   # 或
   pip install torch --index-url https://download.pytorch.org/whl/cu121


2. 配置文件

   • config/env_config.json
     • limits：线速度/角速度上限（vx_max, omega_max）。
     • sim：dt、安全距离与任务点重采样（safe_distance, task_point_max_dist_m, task_point_success_radius_m, task_point_random_interval_max）。
     • obs：视野参数（patch_meters, ray_max_gap 用于推导射线数量），空/障比例采样控制（blank_ratio_base, blank_ratio_randmax, blank_ratio_std_ratio），以及可选的狭窄通道高斯距离采样（narrow_passage_gaussian, narrow_passage_std_ratio）。
     • reward：碰撞/进度/时间/jerk 权重和 orientation_verify 开关。
   • config/train_config.json
     • device：默认 cuda:0（可设为 cpu）；env_config 指定加载的环境配置文件。
     • sampling：batch_env（如 2048 个 GPU 环境）、rollout_len、reset_each_rollout。
     • ppo：折扣系数 gamma、gae_lambda、裁剪范围、优化器学习率（lr, value_lr）、epochs、minibatch_size、entropy_coef、value_coef、max_grad_norm、AMP 开关（amp, amp_bf16）、collision_done、log_std_min/max。
     • model：注意力形状（num_queries, num_heads）。
     • run：total_env_steps, ckpt_dir, log_interval。

3. 开始训练

   python -m rl_ppo.ppo_train --train_config config/train_config.json


   启动时可选择创建新检查点（输入 y），或从 run.ckpt_dir 下的最新检查点恢复（输入 n）。

Standalone Inference Export

The network is CPU-friendly. Run python3 tools/setup_api.py to rebuild ppo_api/: the script copies the template, syncs key config fields (limits, timestep, FOV, attention shape), and grabs the newest checkpoint under runs/. Use via from ppo_api.inference import PPOInference; see ppo_api/README.md after export.

独立推理导出

网络推理对 CPU 友好。运行 python3 tools/setup_api.py 可重建 ppo_api/：脚本会复制模板、同步关键配置字段（limits、时间步长、视场、注意力形状），并抓取 runs/ 中最新的检查点。使用方式：from ppo_api.inference import PPOInference，更多细节见导出后的 ppo_api/README.md。

Repository Layout

• env/
  • sim_gpu_env.py: Batched randomized ray environment (SimRandomGPUBatchEnv) with per-step FOV resampling and task-point rewards.
  • ray.py: Ray count utilities used when n_rays==0.
  • utils.py: Logging helpers and JSON config loader.
• rl_ppo/
  • ppo_train.py: PPO training entrypoint.
  • ppo_models.py: Shared-encoder Gaussian policy and value head with tanh-squashed actions.
  • encoder.py: RayEncoder backbone (ray convolutions + multi-query, multi-head attention) that outputs a 256-d latent.
  • ppo_buffer.py: GAE-Lambda rollout buffer.
  • ppo_utils.py: Discounted return helpers, checkpoint utilities, AMP guards, and reproducibility tools.
• config/
  • env_config.json: Environment, observation, and reward settings.
  • train_config.json: PPO hyperparameters and run configuration.
• tools/
  • setup_api.py: One-command exporter that builds a self-contained ppo_api/ with the newest checkpoint and synced configs.
  • api_example/: Template for the exported inference package.
• runs/: Default checkpoint/output directory (created at runtime).

目录结构

• env/
  • sim_gpu_env.py：批量随机化的光线环境（SimRandomGPUBatchEnv），支持每步视场重新采样和任务点奖励。
  • ray.py：当 n_rays==0 时使用的光线数量工具函数。
  • utils.py：日志工具和 JSON 配置加载器。
• rl_ppo/
  • ppo_train.py：PPO 训练入口。
  • ppo_models.py：共享编码器的高斯策略与价值头，动作使用 tanh 压缩。
  • encoder.py：RayEncoder 主干（光线卷积 + 多查询多头注意力），输出 256 维潜在向量。
  • ppo_buffer.py：GAE-Lambda 轨迹缓冲。
  • ppo_utils.py：折扣回报工具、检查点管理、AMP 保护和可复现性辅助。
• config/
  • env_config.json：环境、观测与奖励配置。
  • train_config.json：PPO 超参数与运行配置。
• tools/
  • setup_api.py：一键导出脚本，使用最新检查点与配置生成独立的 ppo_api/。
  • api_example/：导出推理包的模板。
• runs/：默认的检查点与输出目录（运行时生成）。


GPU Randomized Environment

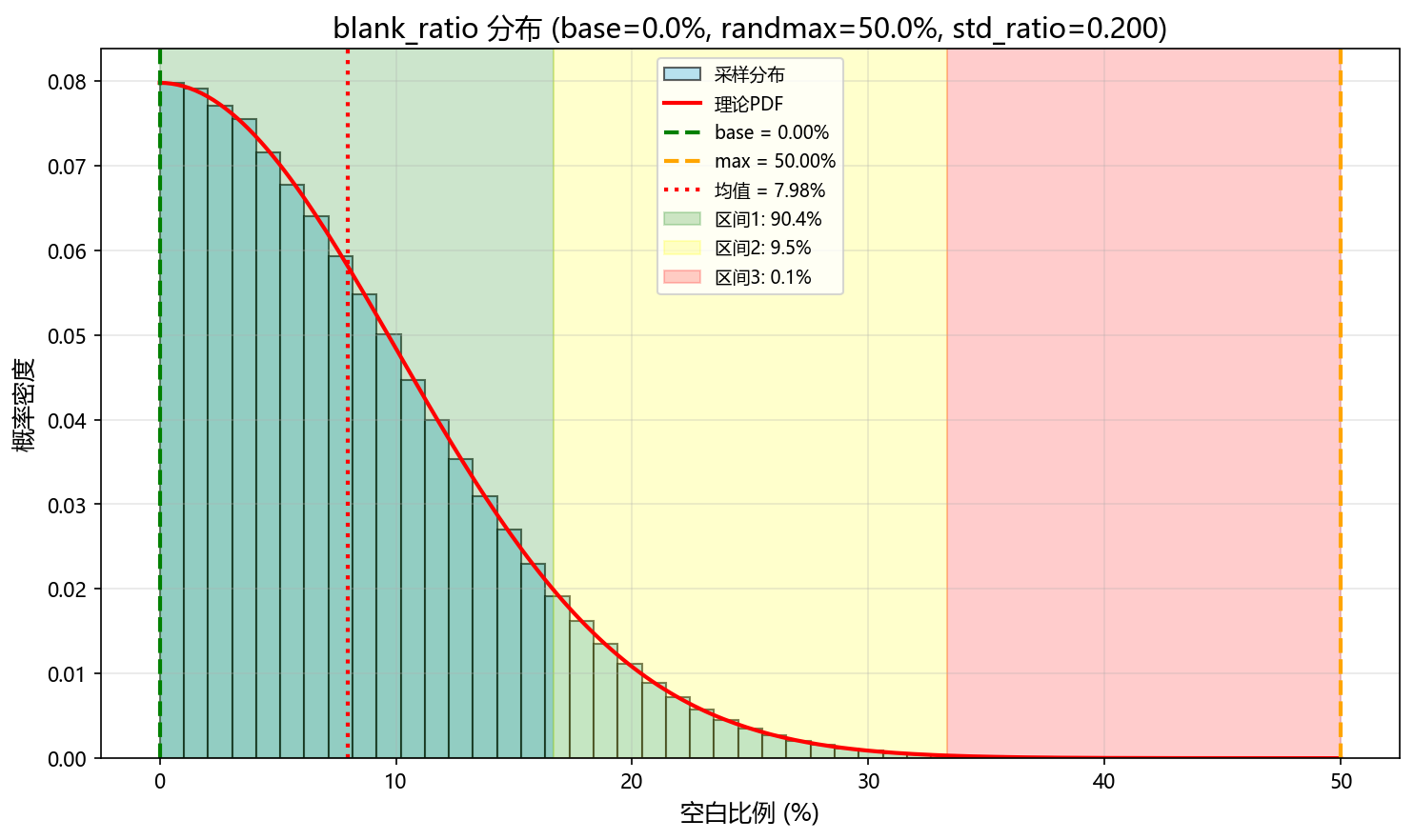

• Per-step FOV resampling: Each GPU sub-environment redraws per-ray distances every step using an empty/obstacle mask derived from blank_ratio_base plus Gaussian jitter (blank_ratio_randmax, blank_ratio_std_ratio). Empty rays are filled with the full view radius while obstacle rays sample distances.
• Gaussian narrow passages (optional): When narrow_passage_gaussian is true, obstacle distances follow a half-Gaussian with std = patch_meters * narrow_passage_std_ratio, producing clustered close obstacles; otherwise distances are uniform within the view radius.
• Task points without global maps: Task points are sampled within task_point_max_dist_m and clipped to LOS using the sampled rays; redraw cadence is controlled by task_point_random_interval_max.

GPU 随机环境

• 每步视场重采样：每个 GPU 子环境每步重新生成射线距离，先用基准空白率 blank_ratio_base 加高斯抖动（blank_ratio_randmax, blank_ratio_std_ratio）得到空/障掩码，空白射线填充视野半径，障碍射线再采样距离。
• 可选高斯狭窄通道：当 narrow_passage_gaussian 为真时，障碍距离服从半高斯分布（标准差为 patch_meters * narrow_passage_std_ratio），使障碍更集中；否则在视野半径内均匀采样。
• 无全局地图的任务点：任务点在 task_point_max_dist_m 内随机生成，并按当前射线的 LOS 裁剪，可通过 task_point_random_interval_max 控制重绘频率。

Observation & Action

• Observation layout (dimension R + 7): [rays_norm(R), sin_ref, cos_ref, prev_vx/lim, prev_omega/lim, Δvx/(2·lim), Δomega/(2·omega_max), dist_to_task/patch_meters].
• Actions are (vx, vy, omega), clipped by limits each step. When only two columns are provided, vy is zeroed inside the environment.

观测与动作

• 观测向量维度为 R + 7：[rays_norm(R), sin_ref, cos_ref, prev_vx/lim, prev_omega/lim, Δvx/(2·lim), Δomega/(2·omega_max), dist_to_task/patch_meters]。
• 动作为 (vx, vy, omega)，每步按 limits 裁剪；若只提供两列，环境会将 vy 置零。

GRALP Network (policy/value)

• RayEncoder backbone (rl_ppo/encoder.py)
  • Ray branch: 1D depthwise-separable convolutions with GELU + squeeze-excite blocks to embed per-ray distances.
  • Attention fusion: Multi-query, multi-head attention over the ray features; pose/history MLP provides query bias; outputs [B, num_queries, d_model] plus global averages.
  • Fusion head: Concatenates attended rays, global averages, and mean queries → two-layer MLP → 256-d latent.
• Policy head (rl_ppo/ppo_models.py)
  • Linear map from 256-d latent to mean action, global learnable log_std clamped to [log_std_min, log_std_max].
  • Tanh-squashed Gaussian; scaled by per-axis limits; supports evaluation and log-prob correction for PPO.
• Value head: Two-layer MLP from the shared latent to a scalar state value.

GRALP 网络（策略/价值）

• RayEncoder 主干（rl_ppo/encoder.py）
  • 光线路径：1D 深度可分卷积 + GELU + Squeeze-Excite，用于编码每条光线距离。
  • 注意力融合：在光线特征上进行多查询多头注意力；姿态/历史 MLP 提供查询偏置；输出 [B, num_queries, d_model] 及全局平均值。
  • 融合头：拼接注意力输出、全局平均和查询均值 → 两层 MLP → 256 维潜在表示。
• 策略头（rl_ppo/ppo_models.py）
  • 将 256 维潜在映射到动作均值，使用全局可学习的 log_std，并限制在 [log_std_min, log_std_max]。
  • 经过 tanh 压缩的高斯分布，再按各轴 limits 缩放；支持评估与 PPO 的对数概率修正。
• 价值头：从共享潜在通过两层 MLP 输出状态价值。

Reward Highlights (SimRandomGPUBatchEnv)

• Progress toward the task point: -Δd / (vx_max · dt), optionally gated by orientation_verify.
• Collision penalty: - w_collision * (1 + |v_world| / vx_max) when the traveled path exceeds the available ray distance (>0).
• Jerk penalties on vx and omega, saturation penalty w_limits, and time penalty reward_time per step.
• collision_done (default true) resets only the collided sub-env; there is no timeout termination.

奖励要点（SimRandomGPUBatchEnv）

• 朝任务点的进度奖励：-Δd / (vx_max · dt)，可选由 orientation_verify 控制。
• 碰撞惩罚：当行进路径超过剩余可用光线距离（>0）时，惩罚 - w_collision * (1 + |v_world| / vx_max)。
• 对 vx 和 omega 的加加速度（jerk）惩罚，动作饱和惩罚 w_limits，以及每步的时间惩罚 reward_time。
• collision_done（默认 true）仅重置发生碰撞的子环境，没有超时终止。
