双向逆变器充电器原理图资料，TMS320F28377芯片的 6.6KW， OBC ，学习资料； 本产品为学习资料（含原理图和应用说明，具体见截图），附赠如下1.2.3.4资料： 1、送“OBC设计中的磁元件的分析和设计”，PDF档一份。 2、送“huawei 最强 热设计技术规范与英飞凌热设计”； 3、送“SIC-MOS”的理论热设计含公式Mathcad，亲测非常有用； 4.送 LLC谐振计算软件，Excel格式. 以上都是学习过程中很好的资料，供大家参考学习

搞过新能源车充电系统的朋友应该对OBC不陌生，今天要聊的这个6.6kW双向充电方案有点意思。TMS320F28377这个双核DSP芯片算是控制核心里的顶配了，毕竟处理PWM波形和实时反馈这种既要速度又要精度的活儿，没点硬实力还真搞不定。

先看硬件架构里的重头戏——三相全桥拓扑。用C2000系列芯片驱动时，PWM死区时间的设置直接决定系统可靠性。这里给个配置示例：

EPwm1Regs.DBFED = 100;  // 下降沿延迟100ns
EPwm1Regs.DBPRD = 200;  // 死区周期计数器
EPwm1Regs.CMPA.half.CMPA = 1500;  // 比较寄存器A

这段代码藏着两个实战要点：死区时间得根据MOSFET开关速度动态调整，而CMPA的值和载波频率直接挂钩。之前有个项目因为没吃透这个寄存器，导致输出电压纹波超标，硬是查了三天才发现是这里没配准。

说到热设计，附赠资料里的Mathcad公式模板是真香。比如SIC-MOS结温计算：

Tj = Ta + (Rθjc + Rθch) * P_loss

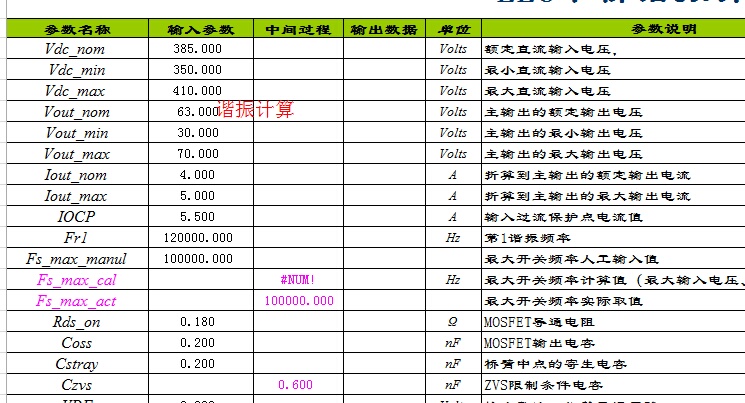

这个看似简单的公式在实际应用中要处理瞬态热阻抗的积分运算，这时候Excel计算模板的优势就出来了。特别是处理LLC谐振拓扑时，用附赠的软件输入Q值和特征阻抗，三秒就能出谐振点参数，比手算靠谱多了。

磁元件设计手册里提到的扁平线绕制技巧值得划重点。实测用利兹线替代传统漆包线，在85kHz工作频率下绕组损耗能降23%。不过要注意窗口系数的取舍——有次为了追求低漏感把磁芯塞太满，结果散热不行炸了IGBT。

调试双向模式切换时，ADC采样的同步触发是关键。配置中断服务程序要注意这个细节：

AdcaRegs.ADCCTL1.bit.INTPULSEPOS = 1;  // 在转换结束后触发中断
AdcaRegs.ADCSOC0CTL.bit.CHSEL = 2;     // 选择通道2
AdcaRegs.ADCSOC0CTL.bit.TRIGSEL = 5;   // 由EPWM1触发

这种硬件级联动能实现<500ns的响应延迟，比软件轮询稳定十倍不止。记得在初始化时先校准偏移，有次现场调试死活调不准，最后发现是ADC校准寄存器没使能。

热设计规范里华为的降额曲线堪称教科书级别，特别是瞬态负载下的散热器选型方法。实测在密闭机箱环境里，按他们给的系数加20%余量，温升能控制在35K以内。英飞凌那份文档里的热仿真案例，用Flotherm建模时可以直接套用边界条件参数。

最后提个醒：原理图里的预充电回路别随便改参数！之前有兄弟把缓启动电阻从10欧换成5欧，结果上电瞬间电流尖峰直接干废了保险丝。搞电力电子这行，有时候保守点反而更安全。
