简介

使用过 Blynk 物联网平台的朋友应该都知道，Blynk 物联网平台是一个非常简单好用的物联网开发平台，几分钟之内就可以为你的物联网项目创建一个手机 App。

但是对于大部分中小学老师来说，上手原生的代码版 Blynk 还是相当有难度的，所以杭州的裘炯涛老师很早就为大家开发了 Mixly 图形编程软件版本的 Blynk 模块，方便大家在图形化的环境下快速上手 Blynk。迄今为止，在图形编程角度，Mixly 版的 Blynk，支持的硬件也是最多的，从 Arduino，到 ESP8266，再到 ESP32，当然也包括 mPython 掌控板，几乎把创客教育中最常用的开发板全部涵盖了 。

随着掌控板在中小学创客教育中越来越流行，掌控板 microPython 专用编程软件 mPython 和 mPython X 上也加入了 Blynk 物联网的相关功能。但是我在日常教学过程中比较常用的 Mind+ 平台中，却一直用不了 Blynk。

直到 Mind+ v1.6.2 版本的到来，它加入了一个重磅功能，也就是允许用户设计自己想要的库文件，通过与 DFRobot 的沟通以及在他们的协助下、以及借鉴裘老师等人的前期工作成果，我花了几天时间的研究，Mind+ 版本的 Blynk 图形编程模块终于来了！

软件要求

本扩展库为 Blynk 物联网平台设计，仅限在 Mind+ 软件中作为扩展库使用，目前只能在掌控板（Arduino C）模式下使用，可以让掌控板方便地接入 Blynk 物联网平台。

Mind+ 软件版本要求：v1.6.2 正式版及以上。

本扩展库最新版本为 v0.5，基本包含了 Blynk 最常用的一些功能，但是由于本人水平有限，在使用过程中难免出现一些 bug，欢迎大家反馈。

安装方法

本扩展库有两种导入方式，这里分别来介绍。

1、离线安装包方式（推荐）

这是推荐的方式，普通用户建议选择这种方式进行安装，不容易出错。

Blynk 扩展库离线安装包下载地址见文末。

首先下载离线安装包：ext-blynk-v0.5.0.mpext，将它保存到电脑任意位置，然后打开 Mind+ 软件，选择用户库，点击“导入文件”，如下图所示：

选择刚刚下载的离线安装包ext-blynk-v0.5.0.mpext，点击打开即可：

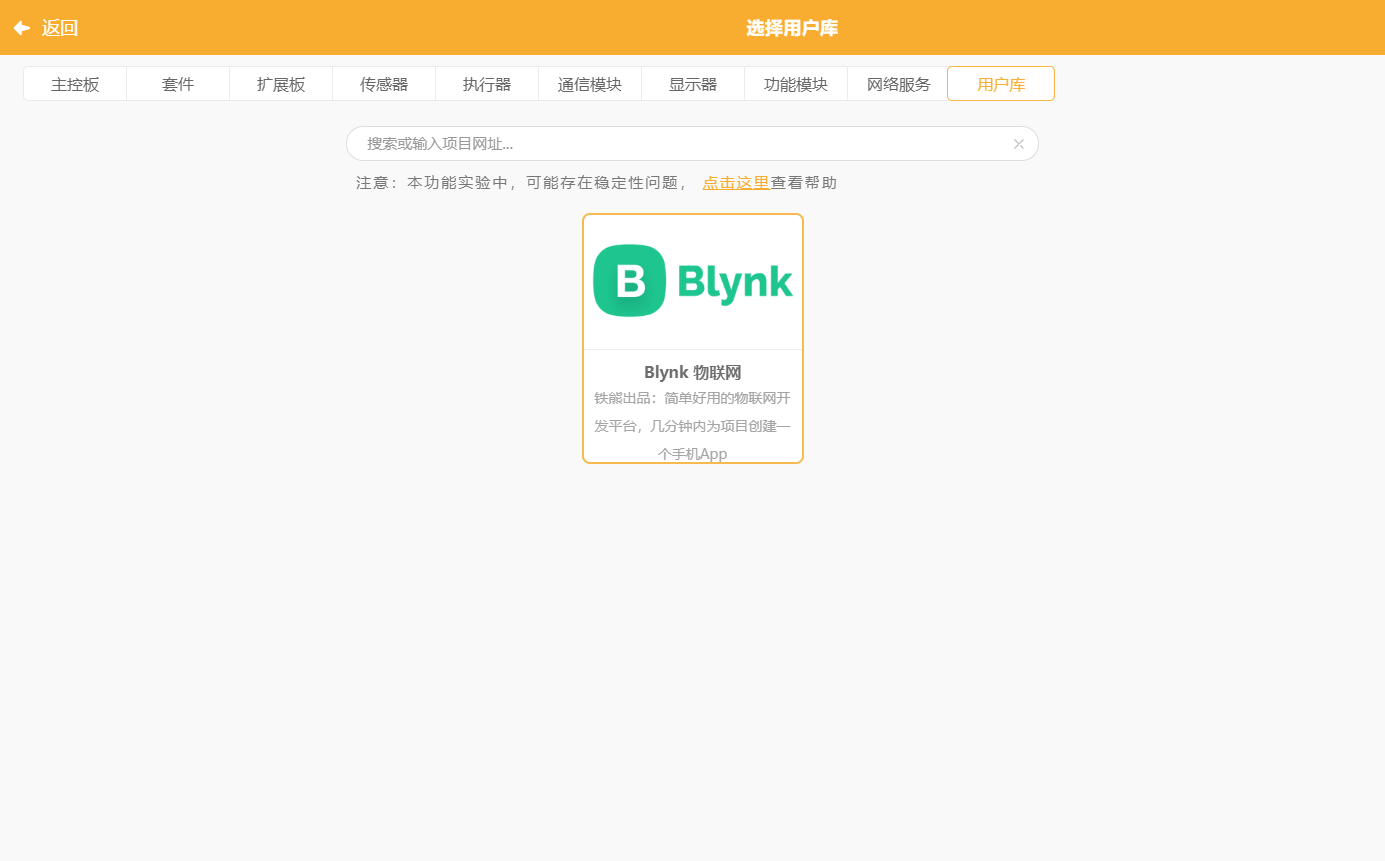

这时候，在 Mind+ 软件中就会出现 Blynk 功能模块了，点击它即可选择使用。

2、网络加载方式安装

这种方式比较适合深度玩家，或者也想要折腾自己的 Mind+ 扩展库的朋友。本扩展库的代码完全开源，在 GitHub 和 Gitee（码云）上均可下载，所以你也可以通过加载 GitHub 或 Gitee（码云）上的链接，来加载本扩展库。

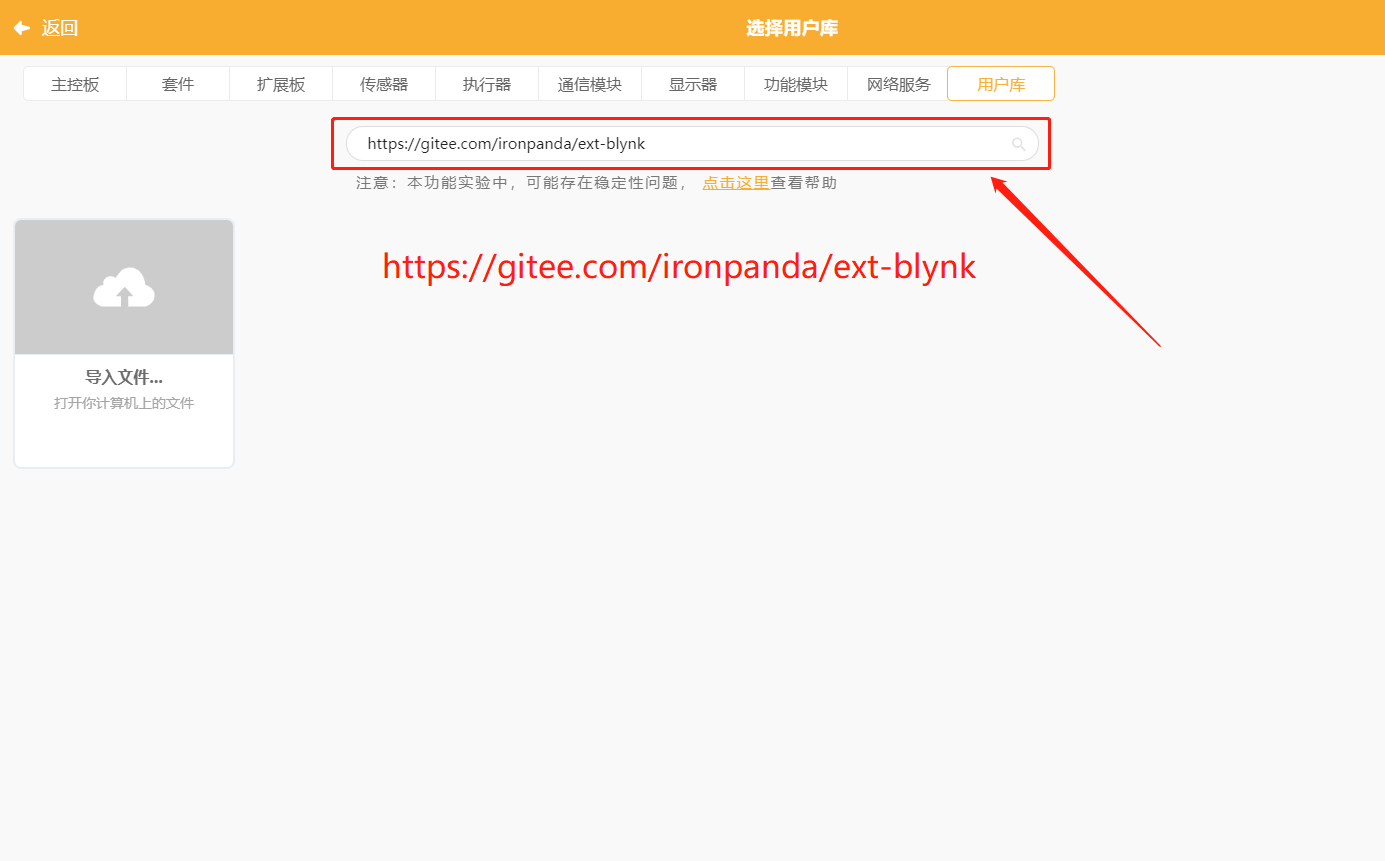

你只需要在 Mind+ 用户库的搜索栏中，输入本库的加载地址（也是开源地址），即可完成导入。

• 本扩展库加载地址：
  Gitee 地址（适合国内用户）：https://gitee.com/ironpanda/ext-blynk
  GitHub 地址：https://github.com/chenzhongxian/ext-blynk
• Mind+ 软件下载地址：http://mindplus.cc
• Mind+ 扩展库制作教程：https://mindplus.dfrobot.com.cn/extensions-user

编程模块

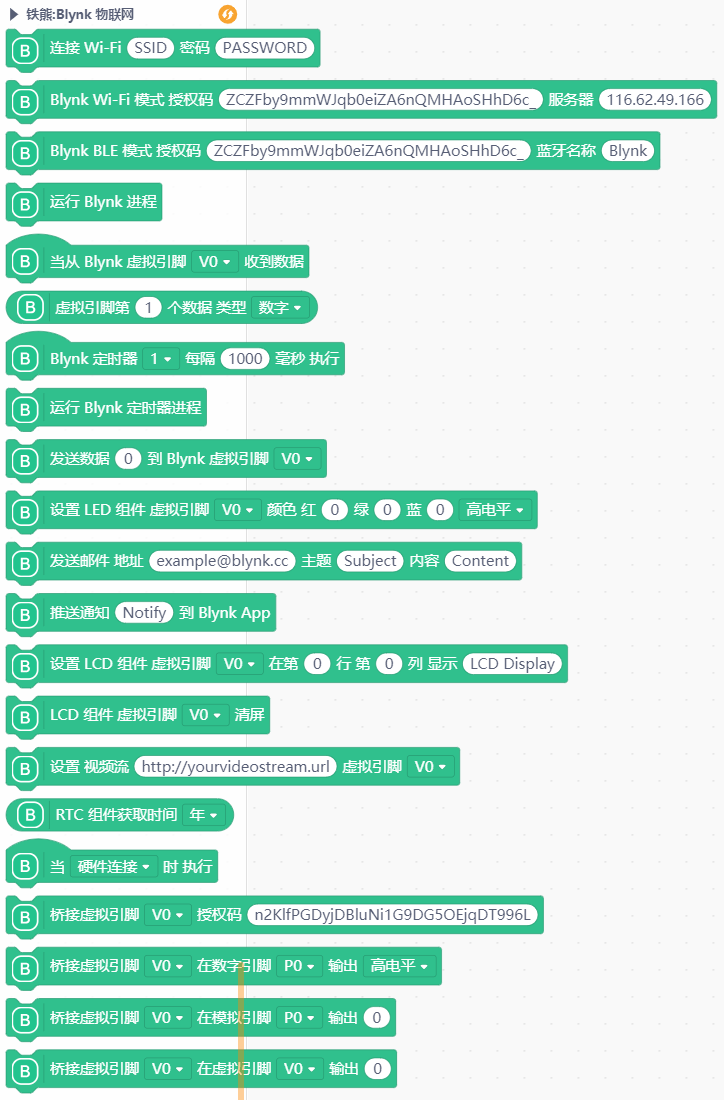

本扩展库目前包含以下编程模块，常用功能基本保持了与 Mixly 和 mPython 软件一致，所以在 Mixly 或者 mPython 软件中使用过 Blynk 功能的用户，会很容易上手。

基本 Blynk 编程结构

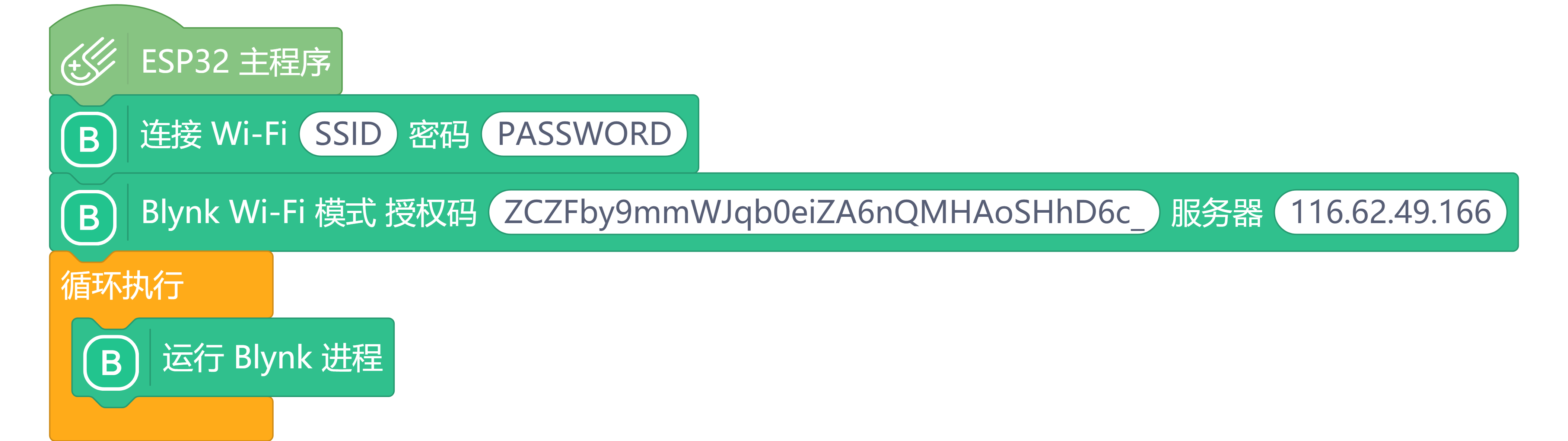

这里需要注意的是，考虑到模块的长度以及 Mind+ 扩展库的一些功能限制，为了避免一个模块太长，小屏电脑不够显示，所以将 Blynk 初始化设置分成了两个模块。另外，在循环执行中，必须调用“运行 Blynk 进程”模块，最基本的 Blynk 编程结构如下：

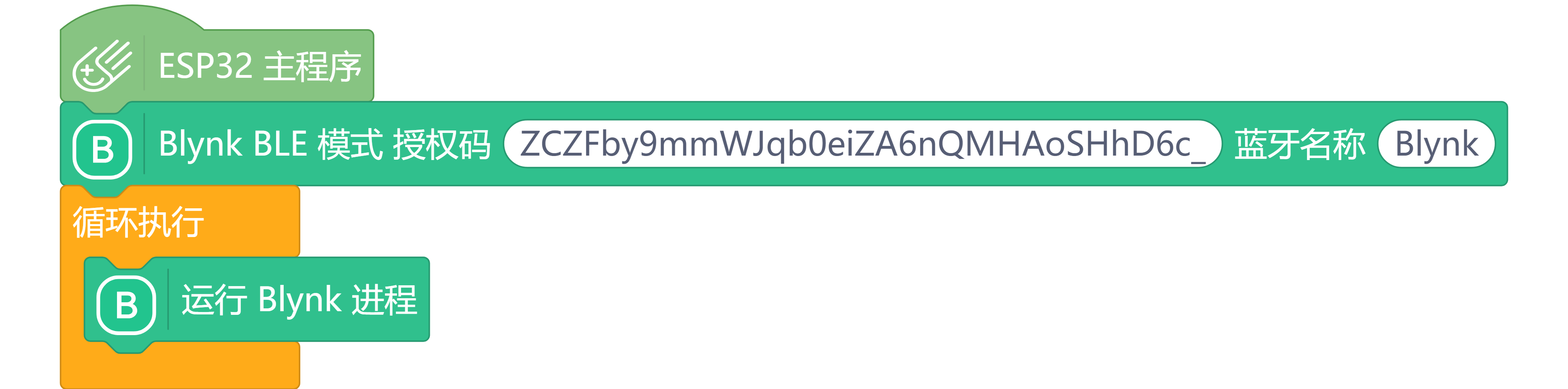

或者使用蓝牙模式，最基本的 Blynk BLE 编程结构如下：

Blynk 定时器使用

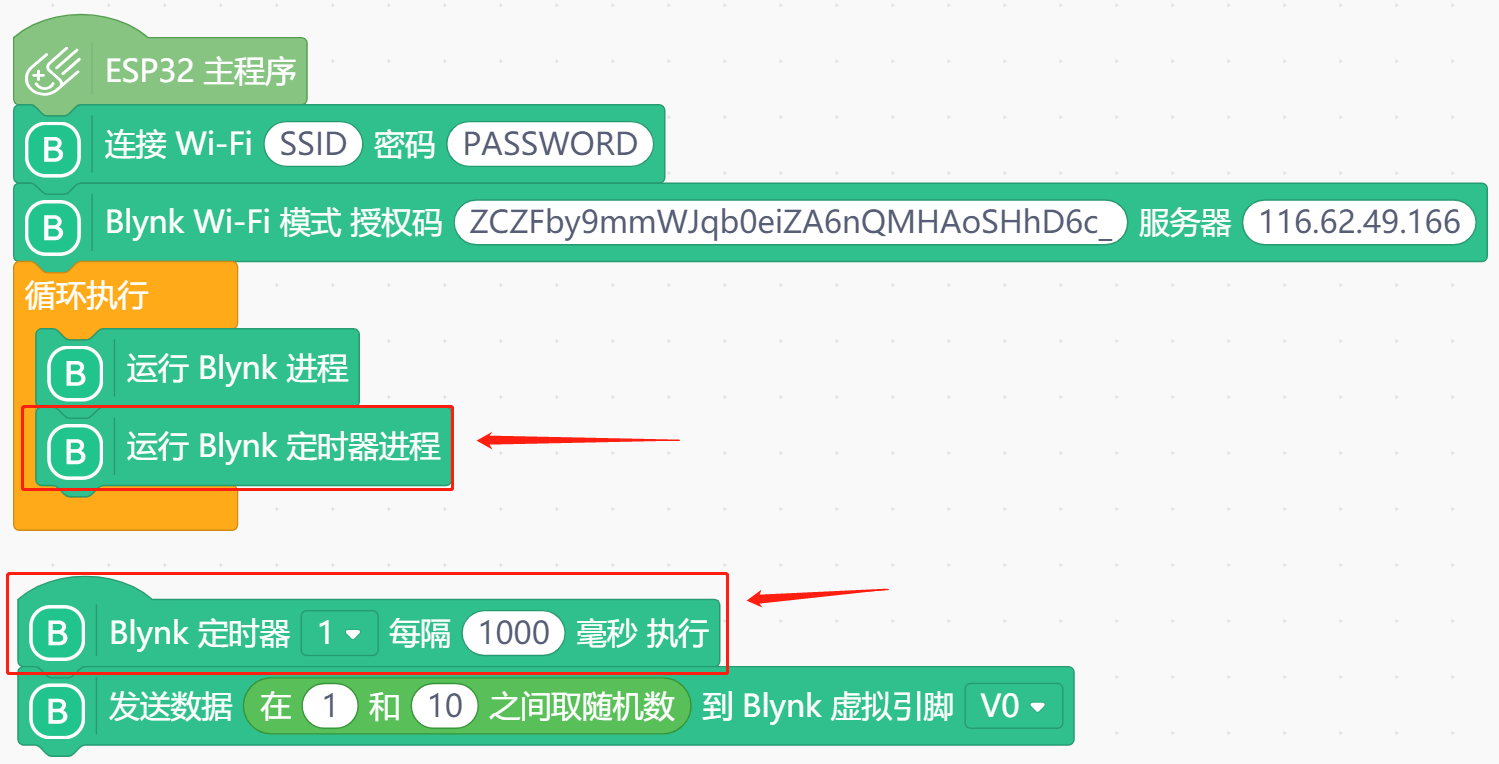

在使用 Blynk 定时器模块时，必须在循环执行中加入“运行 Blynk 定时器进程”模块，如下图所示：

RTC 时间组件

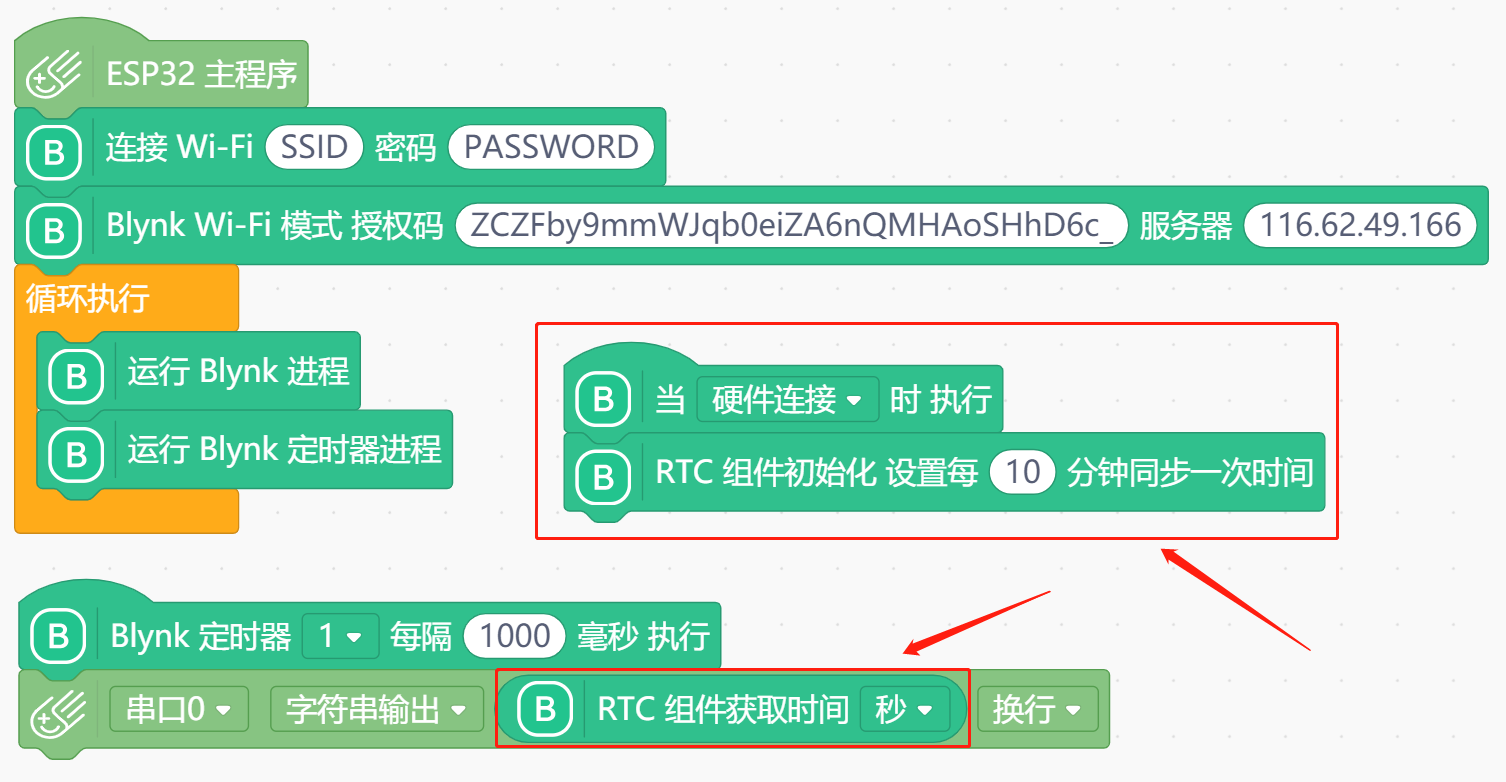

在使用 RTC 实时时间组件时，必须设置同步时间，推荐用如下方式编程：

从 Blynk App 获取数据

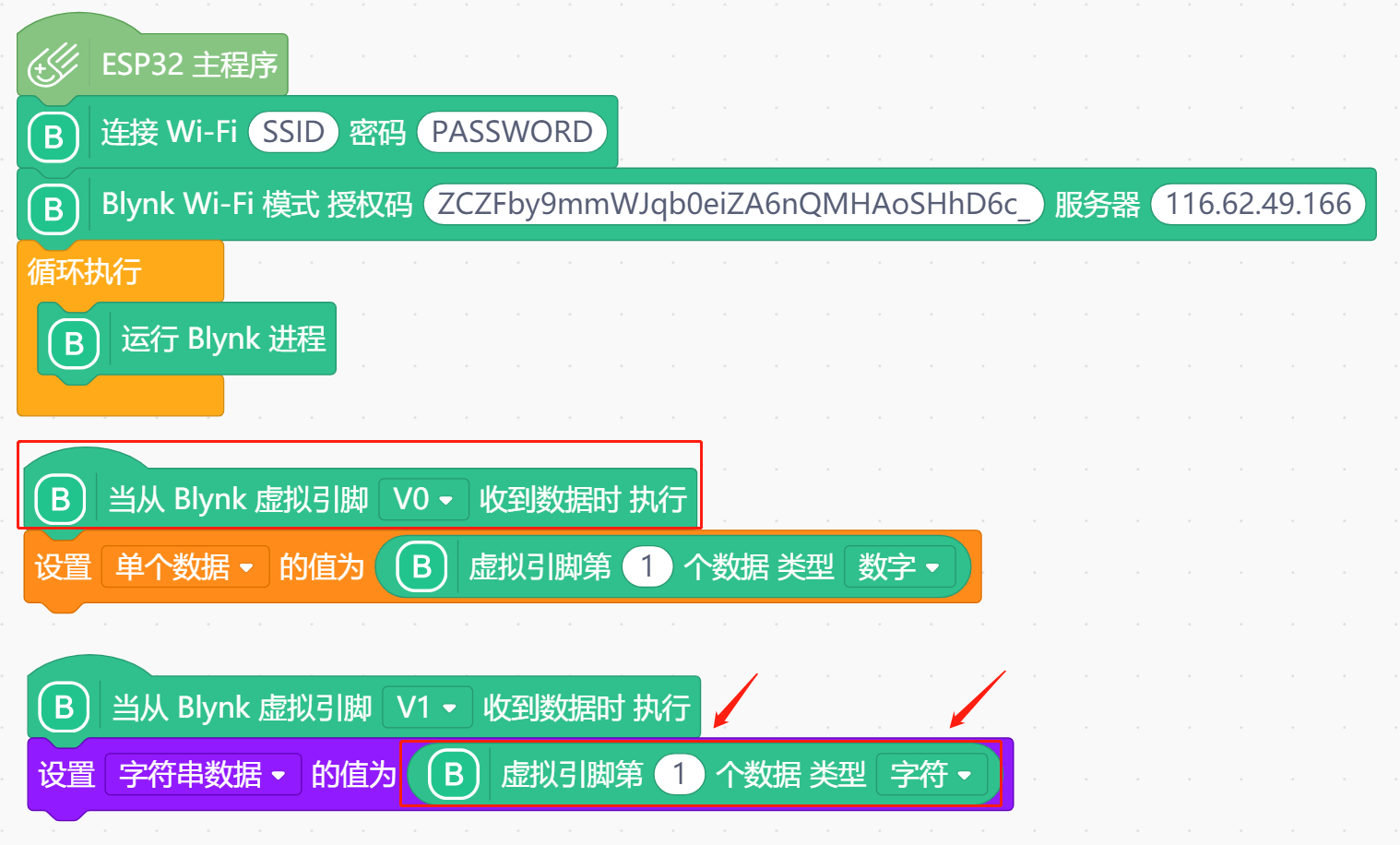

当从 Blynk 同一个虚拟引脚接收单个数据或者字符串时（事实上大多数情况也是如此），编程方式如下图所示。注意数据类型的选择：数字或者字符。

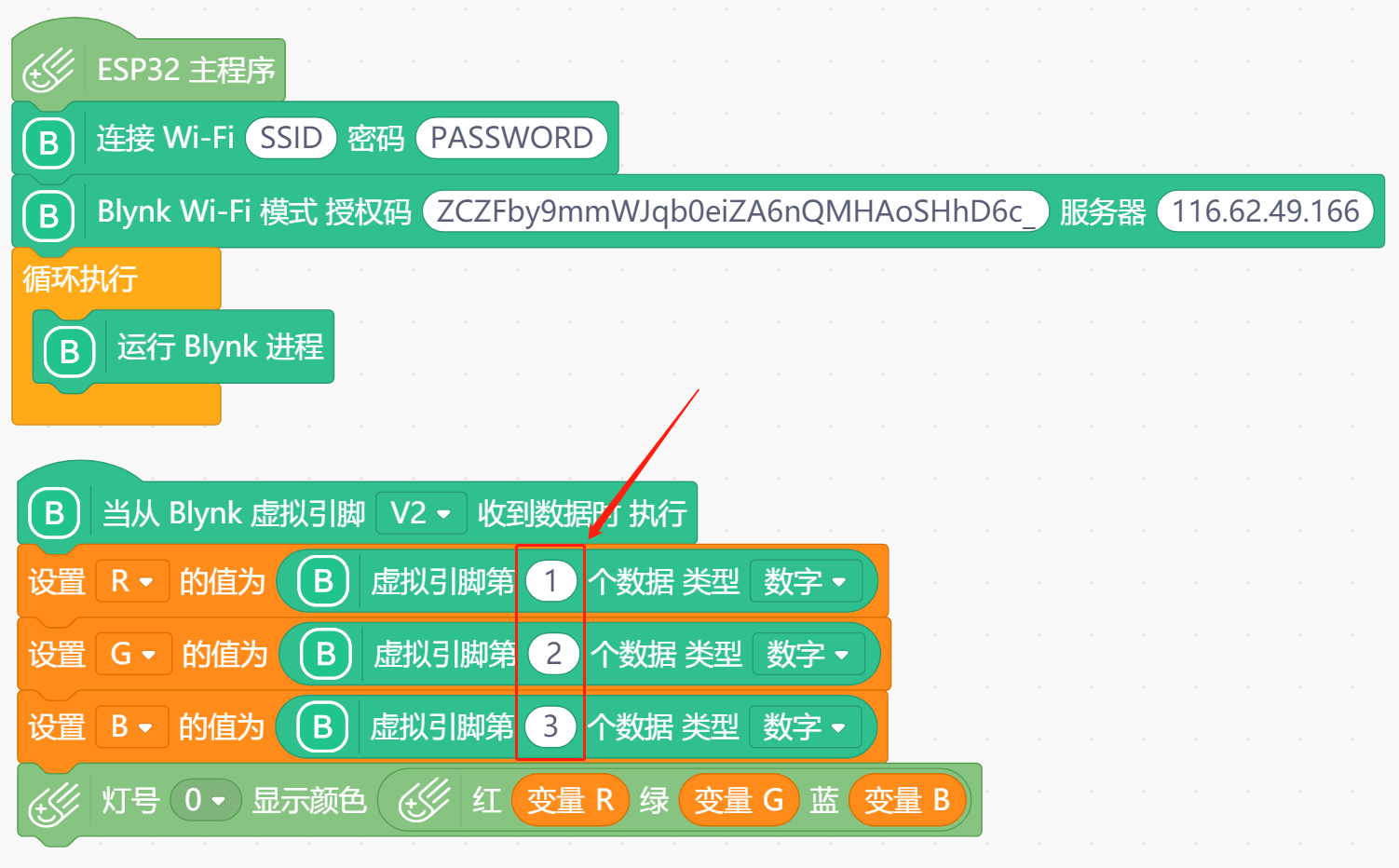

当从 Blynk 同一个虚拟引脚接收多个数据时，比如 zeRGBa 模块，在 MERGE 模式下，可以同时发送 3 个数据，编程方式如下，注意对接收到的数据进行编号，比如第 1 个、第 2 个、第 3 个等……

示例

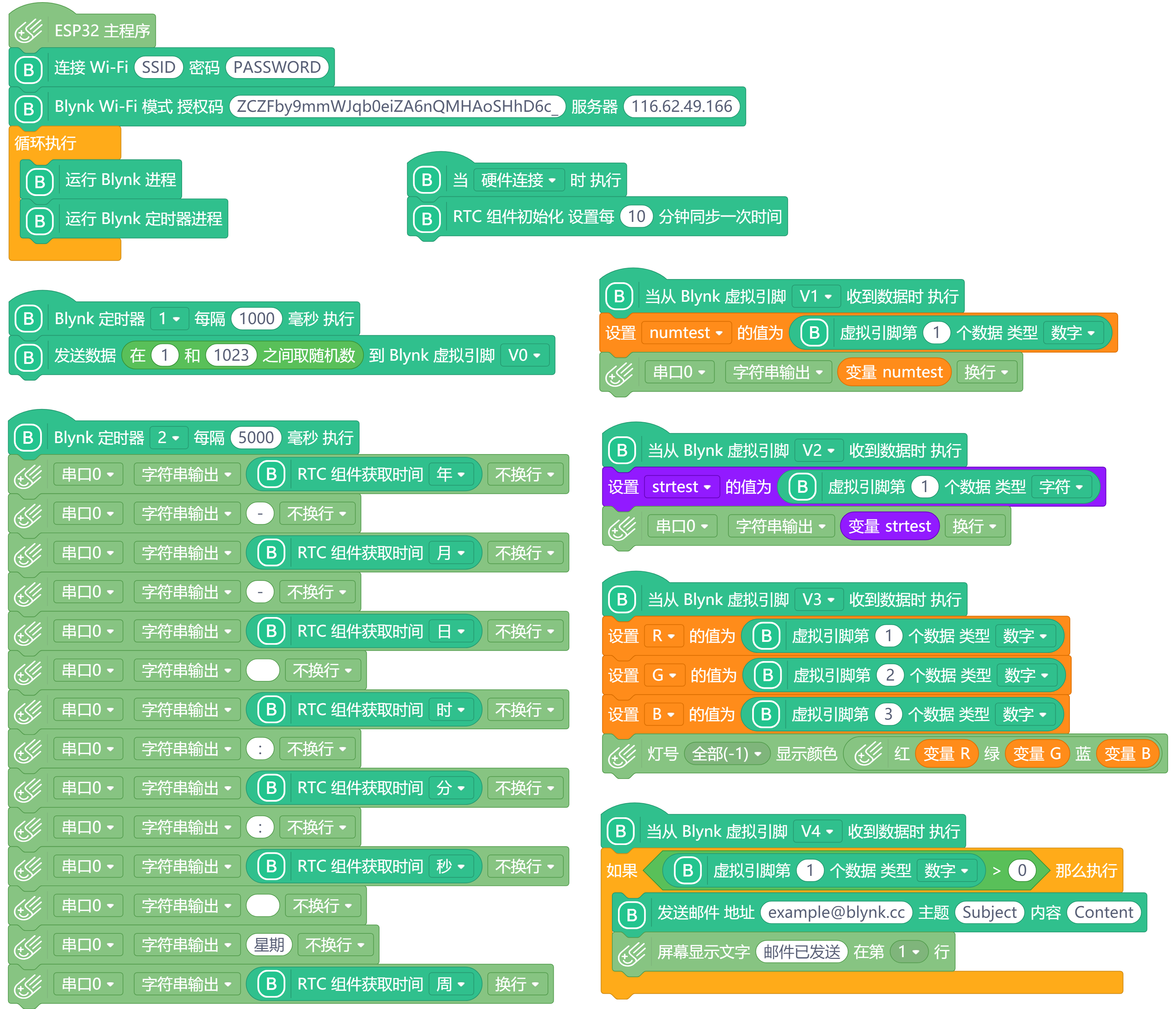

Wi-Fi 连接模式

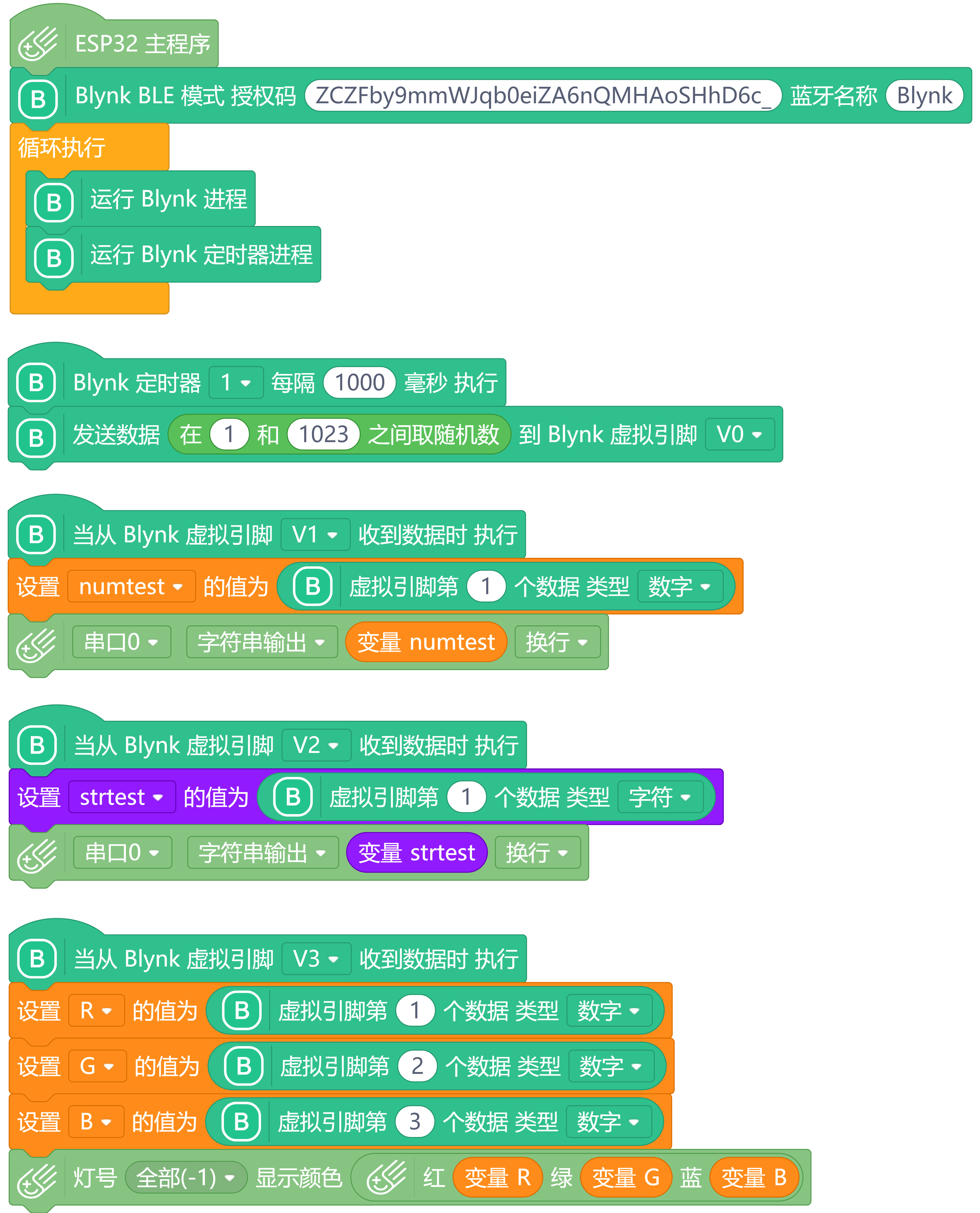

BLE 连接模式

BLE 连接模式下，不能使用 RTC 组件

Blynk 教程

关于 Blynk 更加详细的教程，可以购买笔者和裘炯涛老师一起写的书《物联网，So Easy》。

本书是基于 Blynk 物联网平台而写的，书中用到了 Arduino 代码和 Mixly 图形化编程两种模式来进行教学，在原理与使用方法上与 Mind+ 版的 Blynk 基本一致，读者可以参考学习。

开发计划

• Blynk Wi-Fi 连接模式
• Blynk BLE 蓝牙连接模式
• 从 Blynk App 获取数据
• Blynk 定时器
• 发送数据到 Blynk App
• Blynk状态组件
• RTC 实时时间组件
• 发送邮件组件
• LED 组件
• LCD 显示组件
• 发送推送通知组件
• 时间输入组件
• 桥接模式
• Blynk 终端
• 视频流组件
• 音乐播放组件
• 获取手机加速度传感器组件
• 获取手机 GPS 组件

硬件支持

代码模式	JavaScript	Arduino	MicroPython
micro:bit
mPython（掌控板）		√
Arduino

更新日志

• v0.1.0，20200222，包含 Blynk 基础功能；
• v0.5.0，20200224，增加大量 Blynk 组件；
