一、引言：藏在主板背后的「双子星」

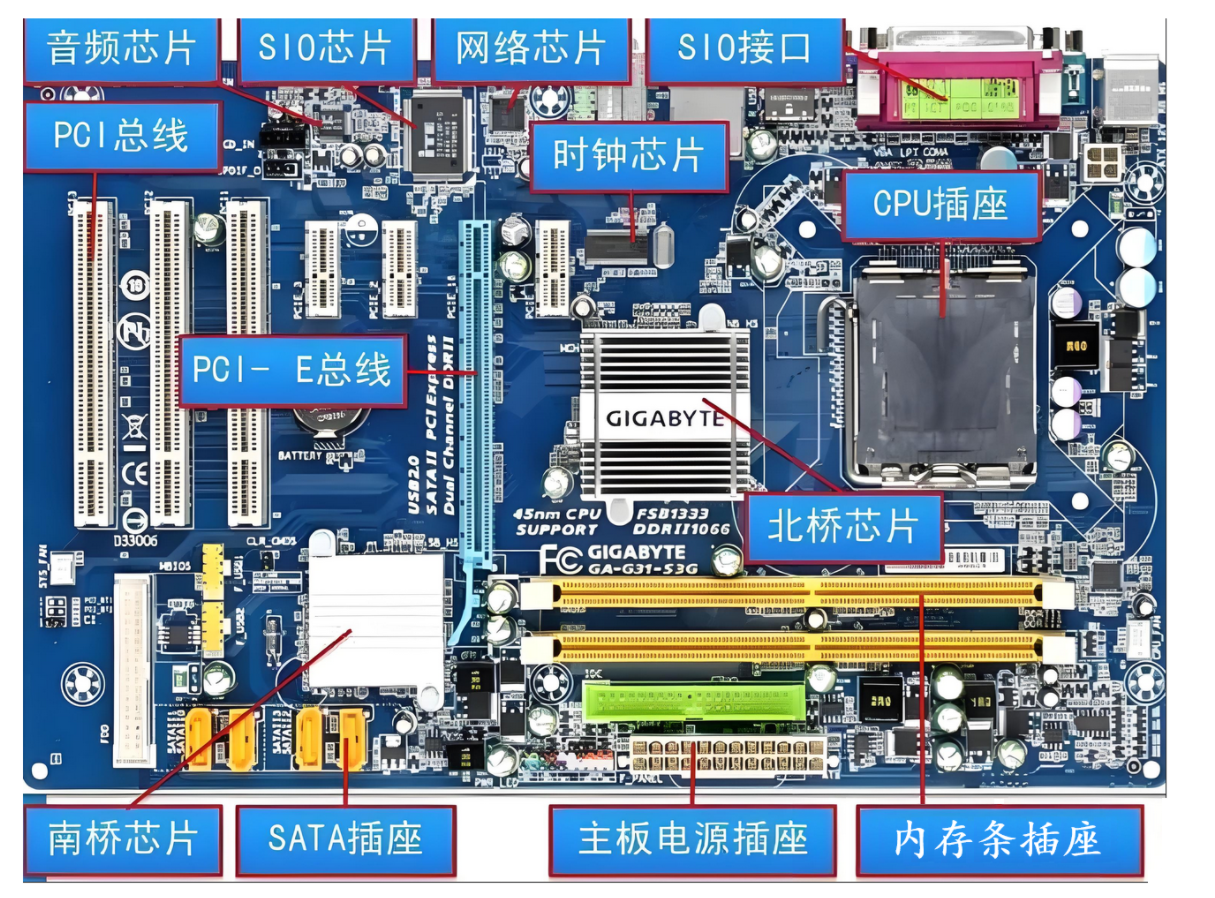

当你打开一台电脑的主板，会看到 CPU 插槽附近有许多芯片。其中，曾有两颗核心芯片默默掌控着硬件通信的全局 ——北桥（集成 DDR5 控制器）和南桥（ICH/FCH）。它们如同主板的「左右大脑」，分别负责高速与低速设备的通信。尽管如今北桥已「隐身」于 CPU 内部，但南桥依然坚守岗位，成为现代主板的核心枢纽。本文将带你回顾这对「双子星」的兴衰史，解析它们如何塑造了计算机的硬件架构。

二、北桥：曾经的高速通信王者

2.1 北桥的黄金时代：连接「核心资产」的高速枢纽

北桥因早期位于主板北侧（靠近 CPU）得名，是主板上离 CPU 最近的芯片，肩负着连接高速设备的重任，堪称计算机的「高速通信总指挥」。

核心功能：

1. CPU 与内存的「桥梁」
   • 管理内存控制器，负责 CPU 与 DDR/DDR2/DDR3 内存的数据交换，支持多通道内存技术（如双通道 DDR4）。
   • 类比：如同高速公路的「收费站」，控制内存数据的进出速度。
2. PCIe 显卡的「专属通道」
   • 提供 PCIe x16 通道（如 PCIe 2.0/3.0），直接连接独立显卡，传输图形渲染数据。
   • 示例：早期显卡需通过北桥的 PCIe 通道与 CPU 通信，带宽直接影响游戏帧率。
3. CPU 与南桥的「高速隧道」
   • 通过 DMI（Direct Media Interface）或 HyperTransport 总线与南桥连接，传输速率可达数 GB/s。

典型北桥芯片示例：

• Intel X58（2008 年）：支持三通道 DDR3 内存、PCIe 2.0 x16，曾是高端主板的象征。
• AMD 990FX（2011 年）：支持 CrossFire 多卡互联，北桥芯片需搭配主动散热风扇。

2.2 北桥的「隐退」：为什么消失了？

消失原因：

1. CPU 工艺的进步：22nm 以下制程允许将内存控制器、PCIe 控制器集成到 CPUDie 中，减少信号延迟。
2. 降低主板复杂度：北桥芯片发热量大（如早期 X99 北桥需散热片），集成到 CPU 后可简化主板设计。
3. 能效比优化：缩短信号路径，降低功耗（如 Intel Sandy Bridge 架构后，内存控制器集成到 CPU，功耗降低 30%）。

标志性事件：

• 2011 年，Intel 发布 Sandy Bridge 架构 CPU，首次将内存控制器、PCIe 控制器集成到 CPU，北桥物理芯片消失。
• AMD 随后在 Ryzen 架构中跟进，北桥功能融入 CPU 的 IOD（Input/Output Die）。

三、南桥：从「配角」到「主角」的逆袭

3.1 南桥的核心职能：管理「外围世界」的全能管家

南桥因位于主板南侧（远离 CPU）得名，早期负责连接低速设备，如今已成为主板的「I/O 控制中心」（ICH，Input/Output Controller Hub），掌控着所有外围设备的通信。

核心功能：

1. 存储设备的「调度员」
   • 支持 SATA 接口（如 SATA III 600MB/s）、M.2 接口（NVMe 协议走 PCIe 通道时由 CPU 控制，SATA 协议由南桥控制）。
   • 示例：机械硬盘通过南桥的 SATA 控制器与 CPU 通信，U 盘通过南桥的 USB 控制器传输数据。
2. 扩展接口的「总枢纽」
   • 集成 USB 2.0/3.0/4.0 控制器（如 USB4 40Gbps）、HDMI/DP 视频输出控制器（部分低端主板）。
   • 提供 PCIe x1 通道，用于连接网卡、声卡等扩展卡。
3. 硬件系统的「后勤部」
   • 管理风扇转速、温度传感器，实现智能散热；
   • 控制电源状态（如 S3 睡眠、快速启动），优化能效；
   • 集成音频控制器（如 Realtek ALC 系列）、网络控制器（如 2.5Gbps 网卡）。

现代南桥支持的前沿技术：

• USB4/Thunderbolt 4：支持 40Gbps 传输速率，外接显卡坞、高速硬盘盒。
• PCIe 5.0 x4：部分新南桥（如 Intel Z790）支持 PCIe 5.0，用于扩展 NVMe SSD 或显卡。
• Wi-Fi 6/7 集成：直接支持无线网卡，减少外接芯片占用。

3.2 南桥与 ICH 的关系：一脉相承的「I/O 中枢」

• 历史名称：早期 Intel 南桥称为 ICH（如 ICH10、ICH11），功能逐步扩展，从单纯的 USB/SATA 控制，到集成音频、网络控制器。
• 现代演进：AMD 将南桥称为 FCH（Fundamental Controller Hub），如 A520、B550 芯片组，功能与 Intel ICH 类似。

四、南北桥对比：速度与职责的分水岭

维度	北桥（已集成到 CPU）	南桥（ICH/FCH）
核心定位	高速数据枢纽（内存、显卡、CPU 互联）	低速 I/O 枢纽（USB、硬盘、扩展接口）
通信速度	内存带宽达 50GB/s+，PCIe 5.0 x16 128GB/s	USB4 40Gbps，SATA 600MB/s
物理位置	靠近 CPU 插槽（主板上方）	靠近 PCIe 插槽 / USB 接口（主板下方）
典型任务	实时渲染数据传输、内存超频	U 盘文件读写、硬盘分区管理、风扇调速
当前状态	物理芯片消失（功能集成到 CPU）	主板必备芯片（如 B660、X670）

五、现代主板架构：南北桥的「权力交接」

5.1 CPU 如何接管北桥功能？

以 Intel 13 代酷睿为例：

• 内存控制器：直接集成在 CPU 内核旁，支持 DDR5-5600，延迟降低 15%。
• PCIe 控制器：提供 20 条 PCIe 5.0 通道，其中 16 条直连显卡，4 条用于 M.2 SSD（NVMe 协议）。
• DMI 总线：CPU 通过 DMI 5.0 总线（带宽 80GB/s）连接南桥，传输 USB、SATA 等低速数据。

5.2 南桥的「新使命」：协调多元设备

• 场景示例：
  1. 用户插入 USB-C 硬盘：南桥的 USB4 控制器识别设备，通过 DMI 总线将数据传输至 CPU。
  2. 显卡渲染 4K 视频：显卡通过 CPU 直连的 PCIe 5.0 通道传输数据，南桥负责输出 HDMI 信号至显示器。

5.3 南北桥消失对用户的影响：

• 性能提升：内存延迟降低，显卡带宽提升（如 PCIe 5.0 x16 比北桥时代的 PCIe 3.0 x16 快 4 倍）。
• 主板简化：减少芯片数量，故障率降低，布线更灵活（如 M.2 接口可靠近 CPU 布局）。

六、ICH 的核心功能：不止于 “集中”，更在于 “控制”

1. 设备接口的 “万能转换器”

ICH 内置多种接口控制器，直接支持不同设备接入，无需额外芯片：

• USB 接口：连接 U 盘、鼠标等低速设备，支持热插拔；
• SATA 接口：连接硬盘、光驱，传输速度达 600MB/s；
• PCIe 接口：连接显卡、高速 SSD，支持 x1/x16 通道。
  类比：像 “多功能插线板”，但每个插孔内置智能芯片，能自动适配设备功率（数据速率）。

2. 总线通信的 “交通警察”

当多个设备同时请求传输数据（如显卡渲染视频、硬盘备份文件），ICH 通过总线仲裁机制决定优先级：

• 实时性优先：先让显卡使用 PCIe 总线（确保画面不卡顿），
• 非实时任务排队：硬盘的 SATA 请求暂时等待。
  类比：高峰期的十字路口交警，指挥不同方向的车辆轮流通行，避免拥堵。

3. 数据传输的 “免 CPU 中转站”

通过 DMA（直接内存访问）控制器，ICH 允许设备直接与内存交互，无需 CPU 参与：

• 传统模式：CPU 需亲自搬运数据（设备→CPU→内存），耗时且占用资源；
• DMA 模式：ICH 开辟 “直达通道”（设备→内存），CPU 可同时处理其他任务。
  类比：快递员绕过前台（CPU），直接将包裹存入仓库（内存），前台可专注接待访客（执行计算任务）。

总结：一句话记住 ICH

ICH 是主板上的「输入 / 输出控制中心」，它像一个智能交通枢纽，不仅集中连接各种设备，更通过逻辑控制让数据传输有序高效，是计算机硬件协作的核心大脑之一。下次看到主板上靠近 PCIe 插槽的芯片（通常覆盖散热片），不妨联想：这就是让键盘、硬盘、显卡和谐工作的 “幕后总指挥”。

七、类比说明：ICH vs. 机场控制塔

ICH 角色	机场控制塔类比	核心逻辑
连接多种设备（USB/SATA）	连接不同航空公司（南航 / 国航）	统一管理入口，适配不同标准
总线仲裁（谁先传输数据）	调度飞机起降顺序	按航班紧急程度（如急救航班优先）
协议转换（PCIe→USB）	将雷达信号转换为飞行员易懂指令	翻译不同 “语言”（信号格式 / 通信协议）
中断管理（键盘按键触发）	处理紧急事件（如飞机故障报警）	优先响应高优先级请求
DMA 控制器（免 CPU 传输）	货运飞机直接卸货至仓库	绕过指挥中心（CPU），提升效率

关键差异：机场控制塔侧重 “物理调度”，ICH 侧重 “数字信号的逻辑控制”，但两者核心都是通过集中控制实现资源高效利用。

八、如何识别主板上的南桥？

1 ，看位置与散热片：

• 位置：位于主板底部，靠近 PCIe 插槽或 USB 接口区域。
• 散热片：通常覆盖小型散热片（比 CPU 供电模块的散热片小），部分低端主板甚至无散热片。

2， 查芯片型号：

• Intel 平台：芯片组型号如 H610、B760、Z790，均指南桥（如 B760 芯片即 ICH）。
• AMD 平台：芯片组型号如 A620、B650、X670，均为 FCH 南桥。
• 查看方法：主板说明书、CPU-Z 软件的「主板」选项卡。

3， 北桥去哪了？

• 物理芯片已消失，功能集成到 CPU，可通过 CPU 参数查看支持的内存类型、PCIe 版本（如 i5-13600K 支持 DDR5、PCIe 5.0）。

九、总结：硬件演进中的「分工哲学」

从早期的南北桥分立，到如今的 CPU 集成高速功能、南桥专注 I/O 控制，主板芯片组的演进史，本质是 **「效率优先」的硬件设计哲学 **：

• 北桥的消失：让 CPU 更专注高速计算，减少数据搬运延迟；
• 南桥的进化：统一管理外围设备，降低扩展成本，提升兼容性。

下次组装电脑时，不妨留意主板上的南桥芯片（如 B660、X570），它就像一位低调的「大管家」，让键盘、鼠标、硬盘等设备有序协作。而曾经的北桥，已化作 CPU 内的精密电路，继续在高速数据的世界里驰骋。

这对「双子星」的故事，不仅是技术的迭代，更是计算机硬件从复杂到简洁、从分散到集成的进化缩影。理解它们，你将更懂计算机如何「内外兼修」，在性能与兼容之间找到完美平衡。
