2025西电通院模电大作业2——简体音频功率放大器(基于Multisim)

2025通院模电大作业思路分享

jerryhqx

1195人浏览 · 2025-06-02 01:32:55

jerryhqx · 2025-06-02 01:32:55 发布

#免责声明：模电我学的不是特别好，这次的设计估计也有很多漏洞，如果有很白痴的错误，感谢大家的批评指正，这里更多的也就是提供一个设计思路

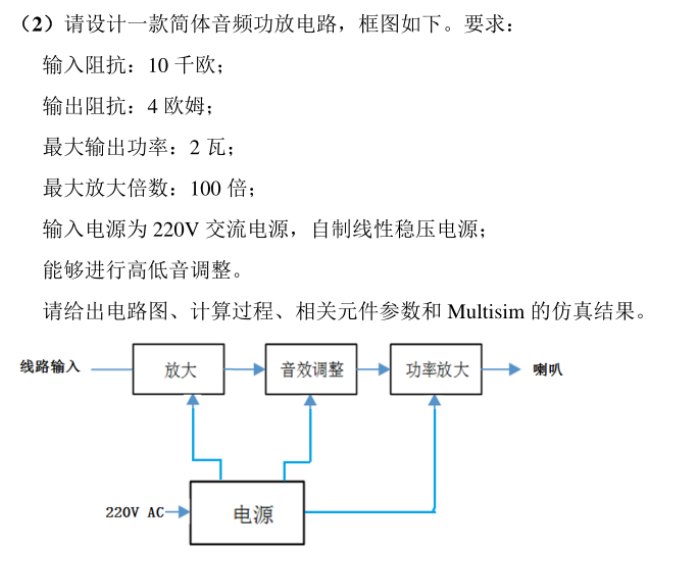

一.题目要求

二.各电路设计

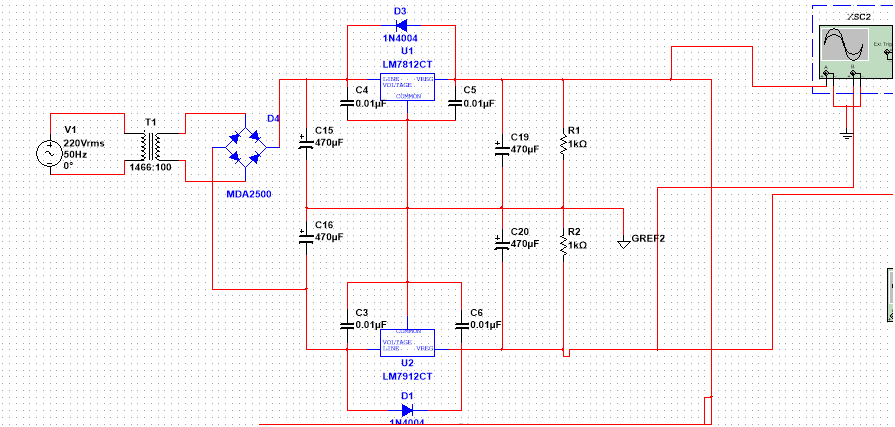

1.集成稳压电源

框图中要求220V交流源供电，但是实际的器件两端根本不能直接加220V，所以需要降压，这时我们需要设计一个电源，大家可以参考《电子线路实验（第二版）》P111那章进行电源设计，我这里给大家提供一个参考

这里可能有几点需要大家自行更正：

1.最初的交流源的频率可以更改为50HZ

2.变压器的匝数比可以自行设置，这个跟你最后需要的器件所需的电压有关系，我这里相当于14.66：1，也就是大概降压为15V左右

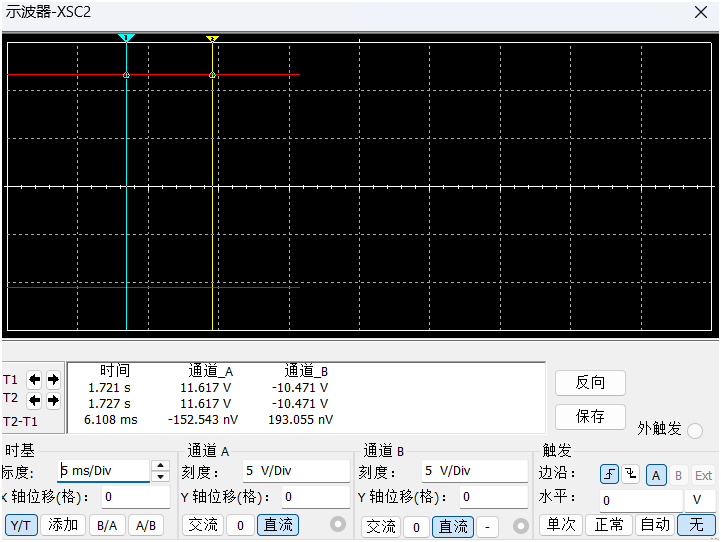

3.R1,R2为最后的负载电阻，这个也可以自行设置更改让其输出你想要的电压值，我这里设定为1K欧姆的电阻但是接了示波器以后发现一端输出11.6V，一端输出-10.47V，我也不太理解是什么原因，大部分是按书上直接做的，然后可能部分元件选的不对吧，虽然可以手动改变R1,R2的负载电阻使其变为正负12V，但是两个负载的阻值也就不一样了，而且跟书上的51欧姆相距甚远，如果有大佬懂得可以在评论区留言。

2.前置放大器

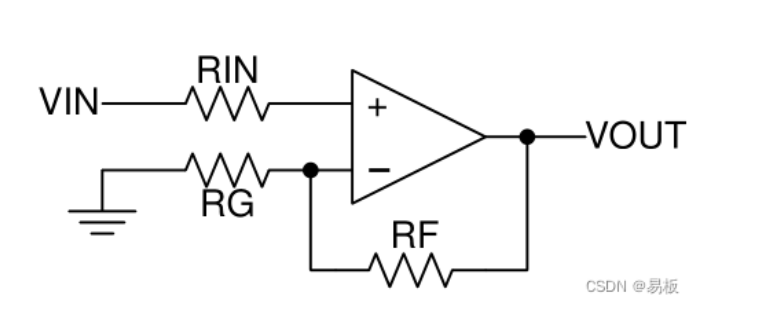

本来我是想参考电子线路书上第105页的HA1392这个音频功率放大器设计电路的，但是可能这款器件太小众了所以我在Multisim的器件库里没有找到，所以只能自己设计了。所以我选择的器件是NE5532这款经典放大器来进行前置放大器的设计，这里可以采取同相输入也可以采用反向输入，下面的示意图中放大倍数为RF/RIN，为同相输入。

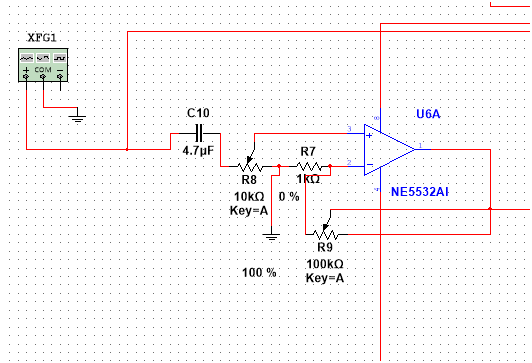

我这里设计了两个电位器R8,R9，这样可以做到放大倍数可调，最小为1倍，最大为100倍，满足题目要求，然后我这个设计为反相输入，当R8全部接入电路时，从远端看输入阻抗为10千欧（这个概念我也一直搞得不太懂，如果有大佬欢迎批评指正），我到时候会把NE5532的数据手册放在网盘里，有需要的自取，大家也可以参考里面的设计

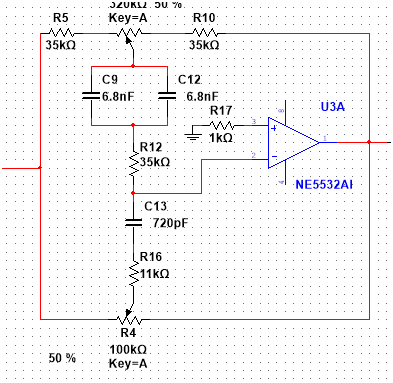

3.音频调整放大器

上边是一个低通滤波器，下面的电路部分为一个高通滤波器，大家可以算一下他们各自的截止频率，分别为620HZ和20KHZ，两个滑片向左滑动可以提高各自频段信号的增益，反之会减小增益，这个电路是我在网上抄的，应该问题不大。

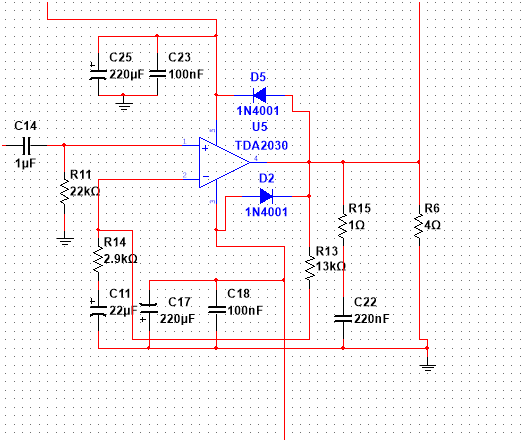

4.功率放大器

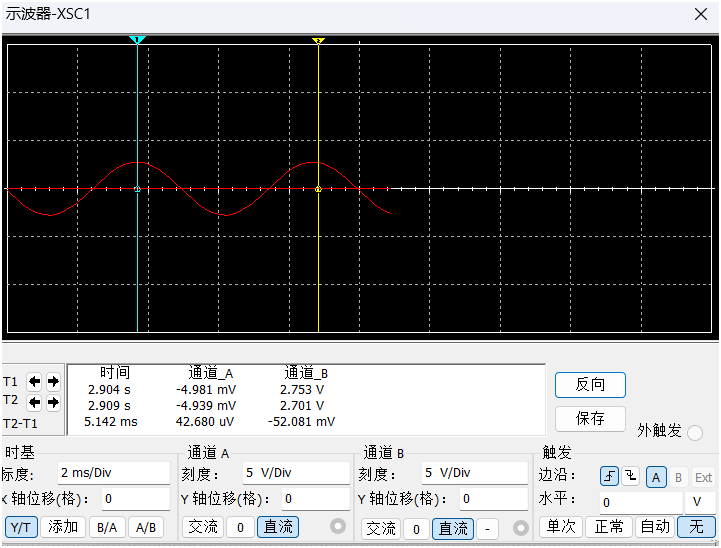

TDA2030A是一款经典的功率放大器，这里大家可以直接参考电路进行连接，4欧姆为负载电阻,(我这里没有找到合适的喇叭），因为也不知道喇叭的输出阻抗是否为4欧姆，我这里就是找到了TDA2030A数据手册里的一款经典电路进行了连接，然后改了R14的阻值，取得合适的增益。由于最大功率要求2W，根据电压的平方除以电阻，所以电压应该在2.8V左右，我这里的电阻为2.9千欧，这样在输入信号为频率为1000HZ,振幅为5mv的正弦波时，放大倍数为100，输出刚好为频率为1KHZ，振幅为2.8V左右的正弦波。
