Twincat导出Scope数据，并采用origin绘图

实验中所得数据：

Scope菜单栏下面设置采样时间，注意：与系统采样时间保持一致！

Options

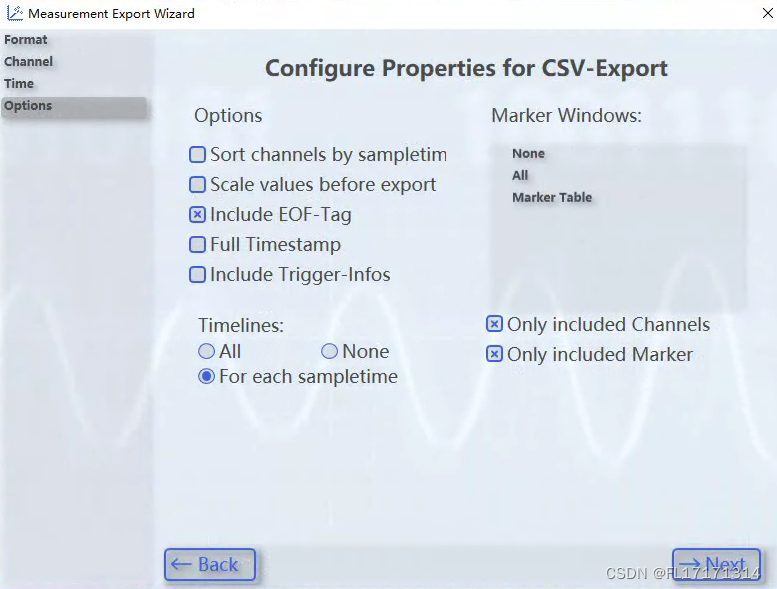

 导出数据Export：

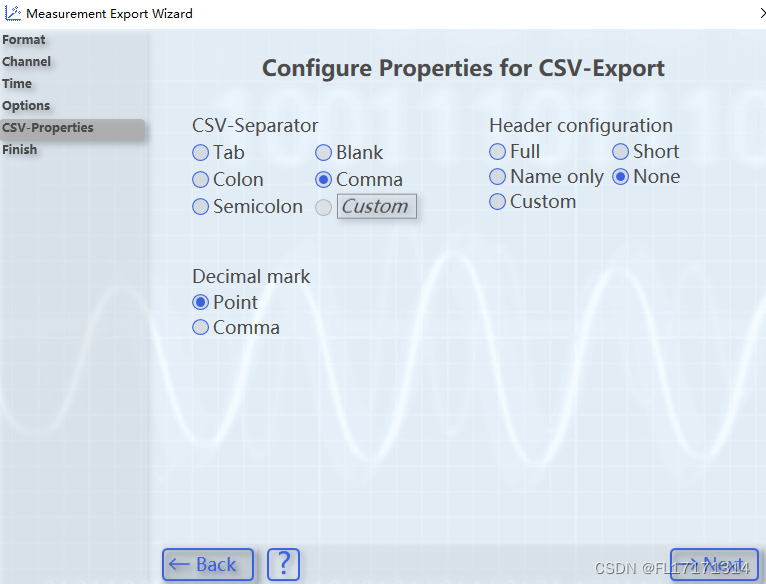

CSV格式，可用Origin或MATLAB进行导入数据，然后数据后处理，绘图。

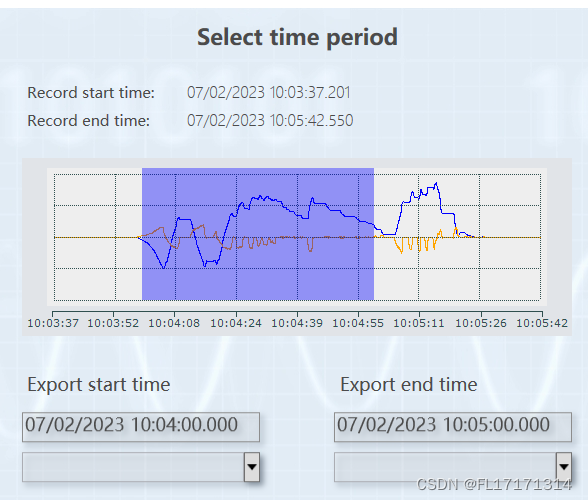

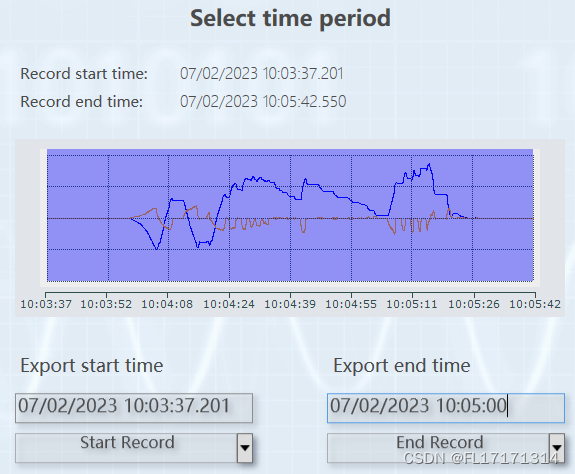

选择观测时间：

 默认的情况下：

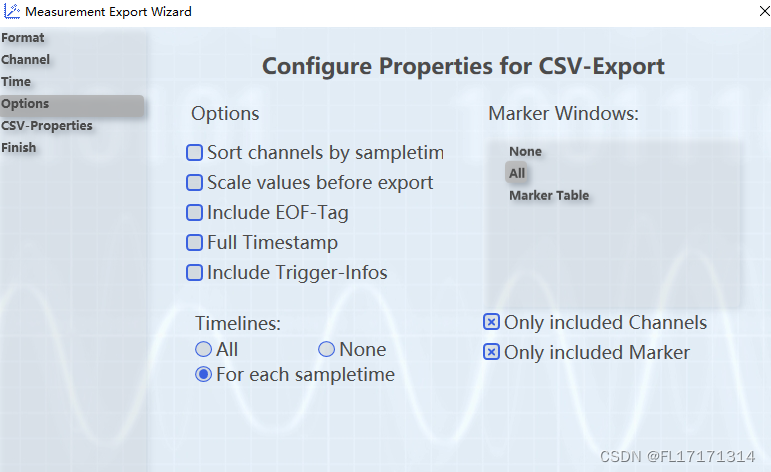

 重要！！！

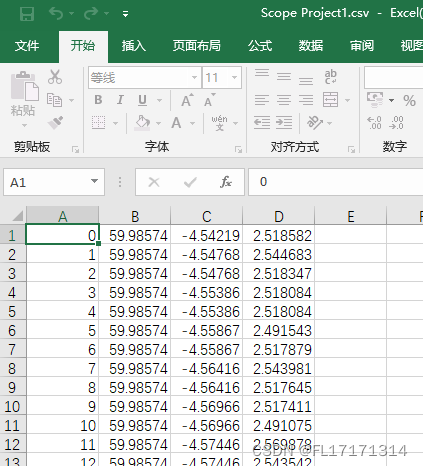

数据如下：

采样时间均为1ms！！！

 ————————————————————————————————————

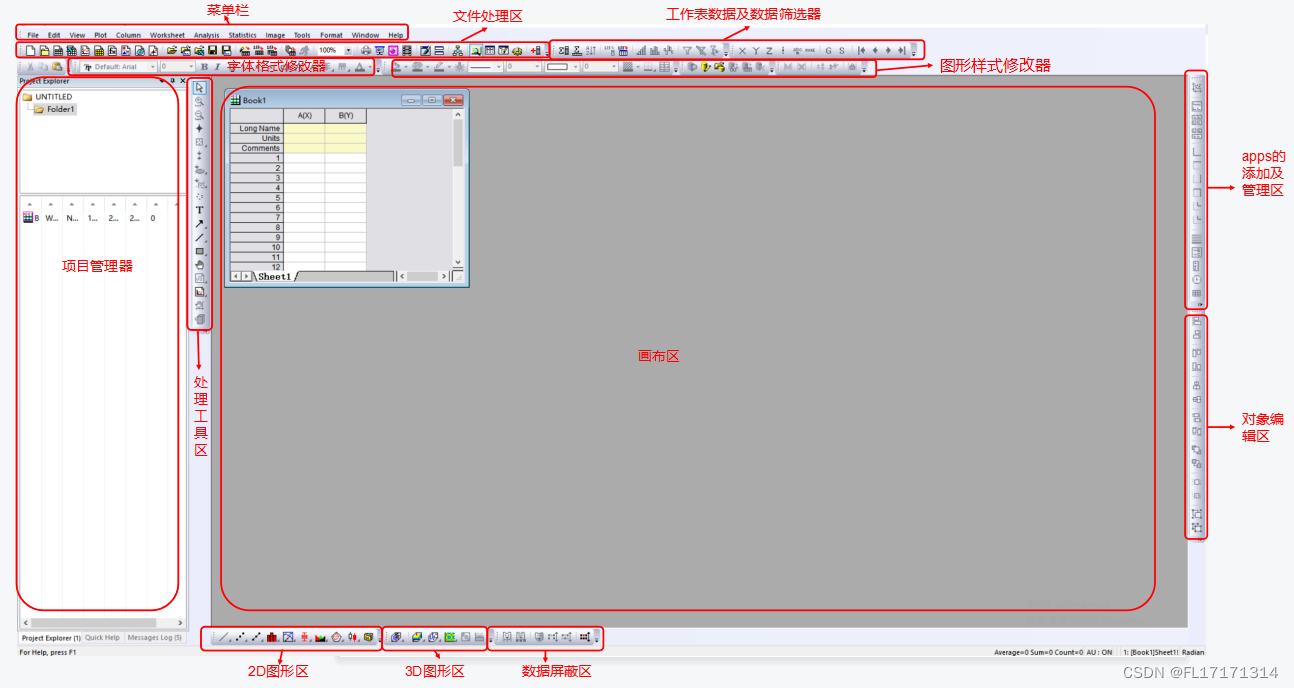

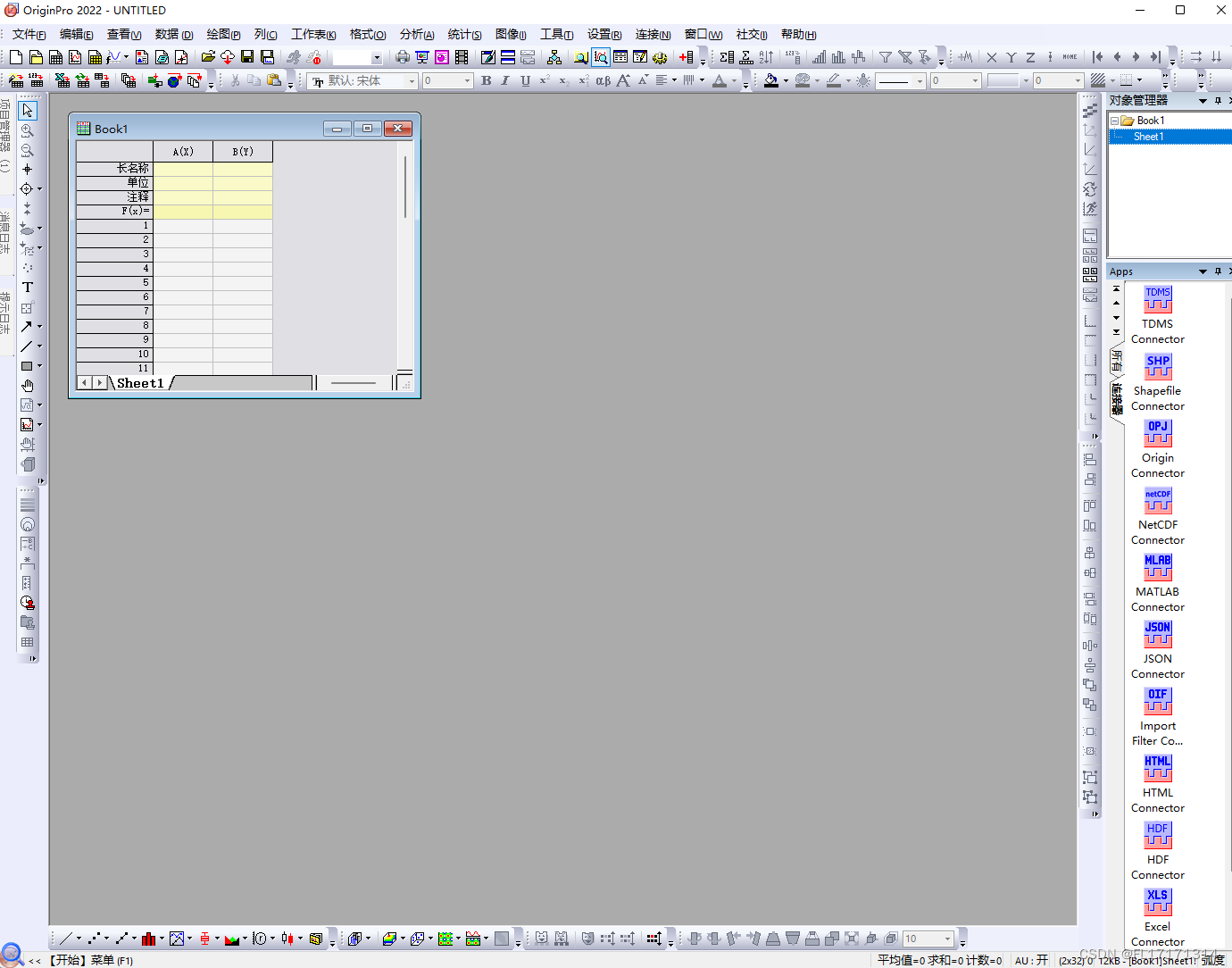

Origin界面



导入数据：

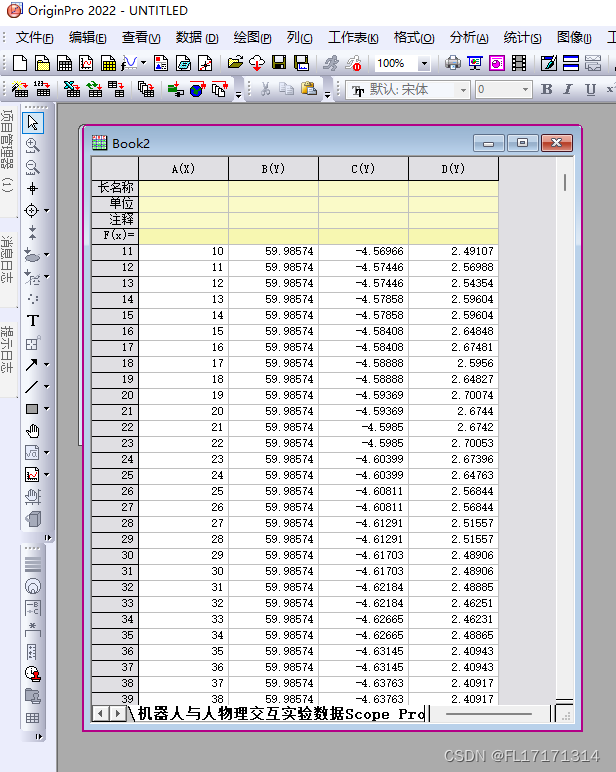

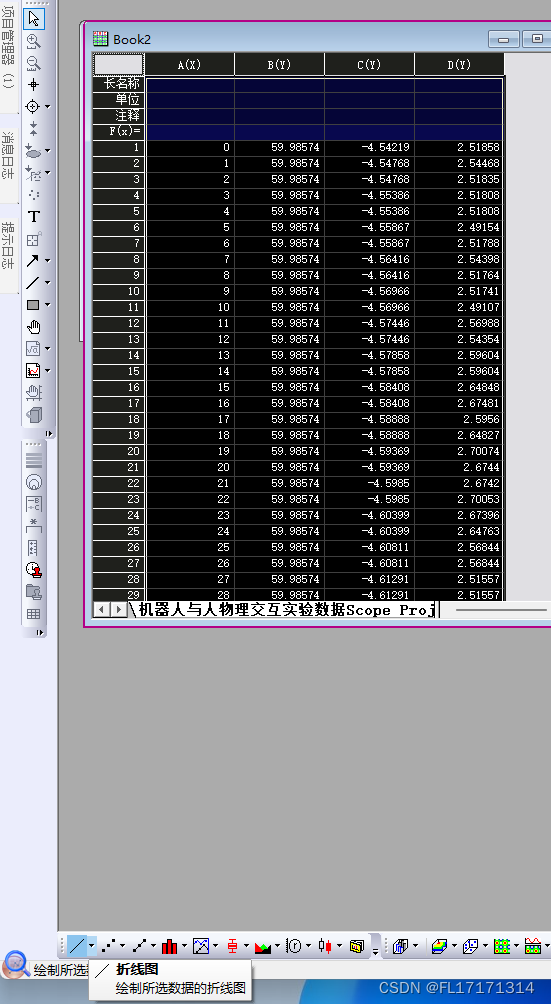

直接把文件拖进来：

左上选中！

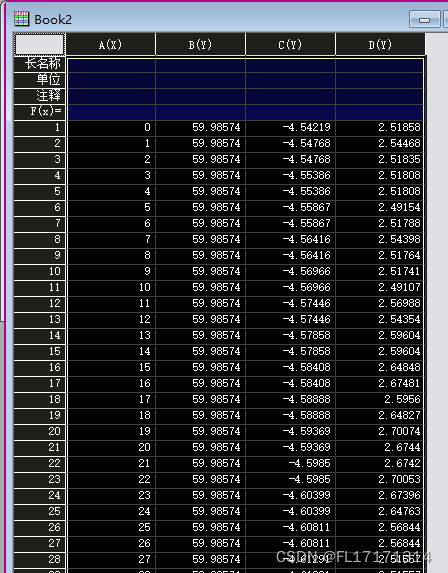

 最下面折线图！

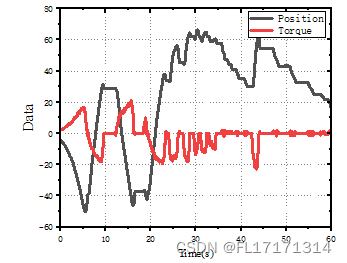

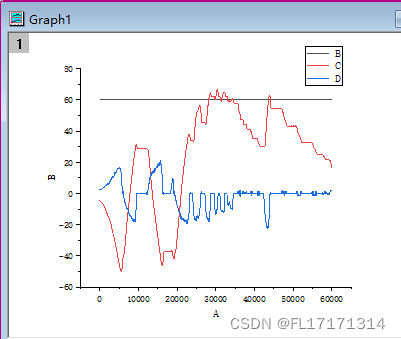

 结果如下：

 数据处理



导出：

右键

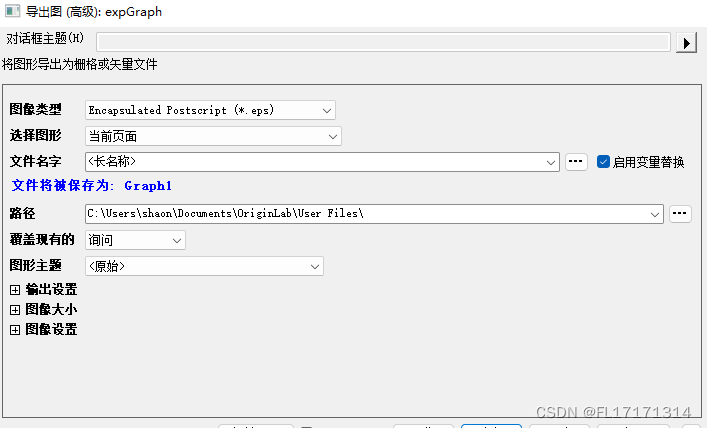

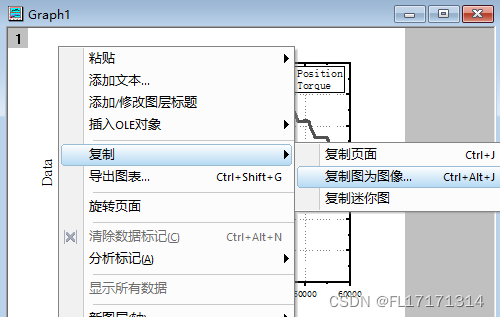

 文件-----导出图高级

选eps 矢量图因为便于修改，且放大后不会失真，所以常被用于学术论文和实验报告中。
