一、概念

简言之，就是解决之前学拓扑结构的总线型【总线争用】问题

【介质访问控制】又叫【媒体接入控制】，英文都是【MAC】

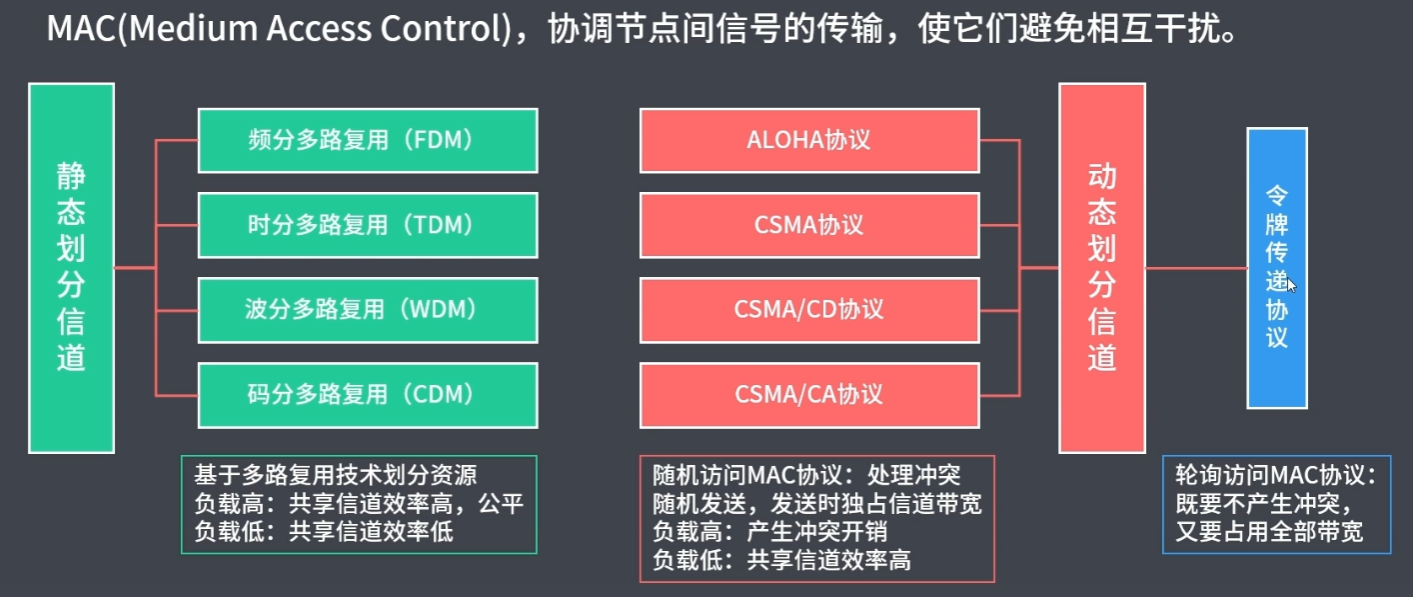

整体架构（先建立整体关系概念）

大体上分为【静态划分信道】和【动态接入控制】

这一章要学的内容

二、静态信道划分(记住特点就行)

        这里简单说一下不知道为什么明明题目很少，历年考察静态划分也很少，但是【王道】和【湖工大】的计网课程都要超级详细去将这几个知识点，我的建议是别听这一部分，直接记忆我笔记里带颜色加粗的那些特点，然后【码分复用】会考计算题，要会算一下就行了

1、疑问：为啥要弄这些东西？

        因为如果要多个主机之间相互通信，像最早时期的电报转发那样单独连接线路的话，线路造价高又浪费、而且可能还很慢。

        但是如果多个信息共用一个信道传输，那同时发送的多个信息之间会互相干扰，而且接收方也无法分清哪个信息是给自己的，所以就得在【复用一个信道】的基础上去解决信号混乱的问题

2、【信道划分】和【信道复用】概念

【信道划分】

        记住【信道划分】的核心思想就是：通过分时、分频、分码的技术手段，把一条广播信道变成一条条【点对点】的信道（多个发送方的信息混合在一个信道，就需要把一整个分开，看是哪个是主机A的、哪个是主机B的...）

【信道复用】

就是物理层面上把独立的多个信道整合成都用一条信道

但是逻辑上是还是结合信道划分和信道复用，把信道分离成独立的信道

要分清物理层面和逻辑层面的区别

3、时分复用 TDM(Time Division Multiplexing)

考点提炼：

• 1、将全部时长分为一个个等长的时间片段，成为【TDM帧】（与数据帧概念无关）
• 2、再在TDM帧里划分多个等长的时间片段，成为【时隙】
• 3、每个用户只能在每1个TDM帧里占用1个时隙发信息，呈现周期性（相当于几个人每隔一段时间轮流说话，在该发言期间每个人只准说1分钟）
• 4、信道利用率低，如果ABC发消息，即使1个TDM里BC不发信息，A也只能在它的时隙里发信息，不能用BC空闲的时隙

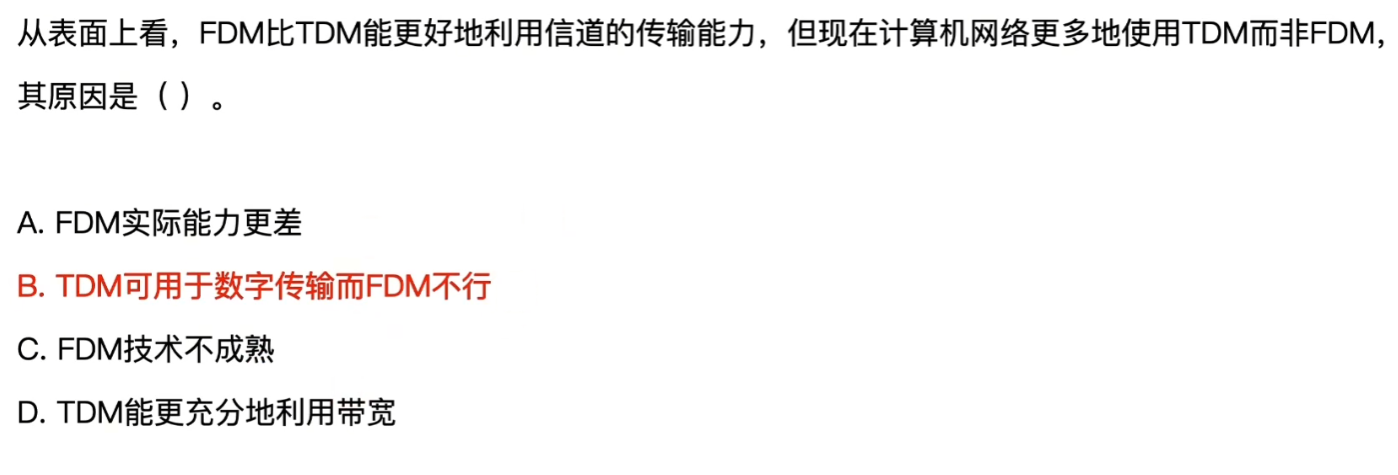

• 5、TDM适合发【数字信号】，不适合【模拟信号】！！！（而现代计算机网络更流行使用数字信号，所以更广泛使用TDM时分复用）
• 6、【介质为速率(介质的传播比特速率)  >  单个信号的位速率(单信号的传播比特速率)】简单说，就是一条路要按固定时间间隔，依次给多个 “乘客（信号）” 发车，这条路的 “发车速度（介质位速率）” 得比单个 “乘客队伍前进速度（单个信号位速率）” 快，才能把所有乘客的 “行程（数据传输）” 安排好 。
• 7、【介质带宽  >  单个信号带宽】（注意：数字信号里【带宽 = 最高传输速率】、模拟信号里【带宽 = 频率范围】）

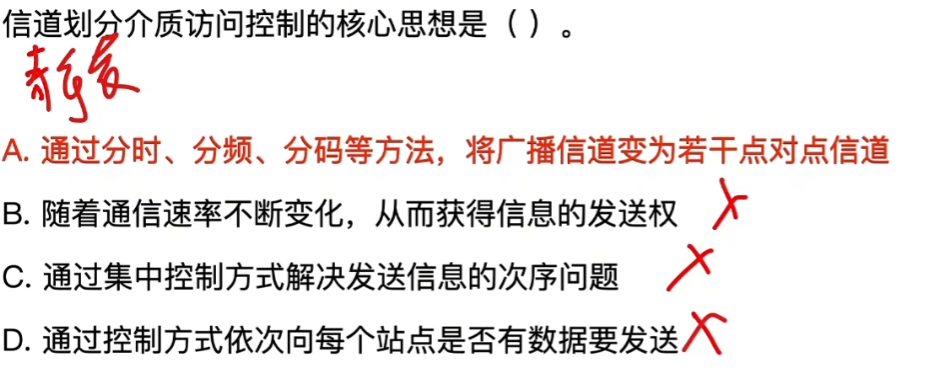

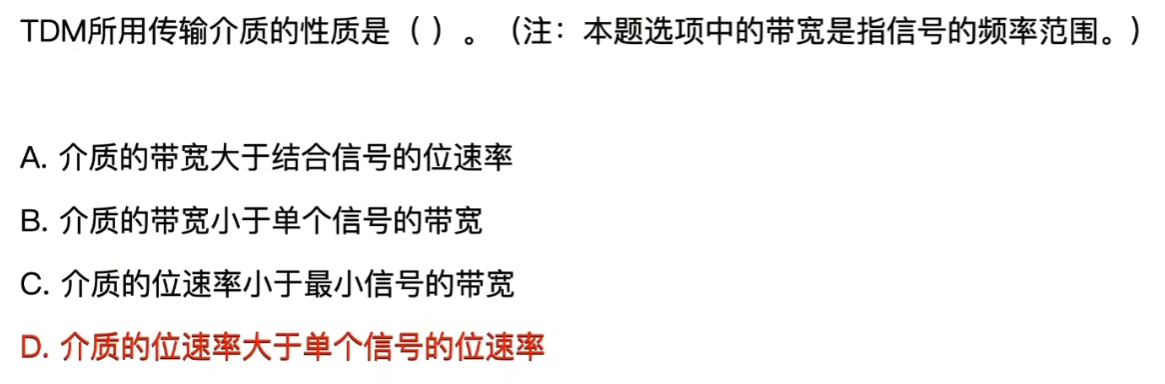

例题

注意，A这里题目指名了带宽是指：频率带宽，而位速率是速度单位，二者单位不一样不适合对比

4、统计时分复用 STDM(Statistic Time Division Multiplexing)

考点提炼：

• 1、又叫【异步时分复用】，他是时分复用的改进版，动态分配了时隙，解决了TDM时分复用信道利用率不高的问题
• 2、和时分复用的周期时间片段TDM帧一样，STDM也有固定时间片段【STDM帧】
• 3、通过【集中器（concentrator）】实现，所有发送方的信息进入集中器缓存，集中器顺序扫描缓存然后填入STDM帧，当一个STDM帧填满就发出去
• 4、因此各个用户信息在每个STDM帧内不在占固定的时隙，信道利用率提高（比如ABC发信息，某个STDM内BC不说话，而A一堆话要说，那就都让A说）

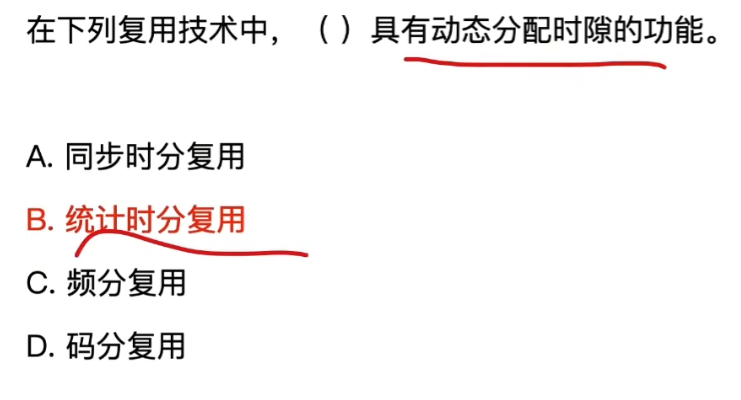

例题

5、频分复用 FTDM(Fraquency Division Multiplexing)

考点提炼：

• 1、是用声音信号来传播信息用到的技术，题目提到了频率、频带，直接选频分复用（因为这是声波的东西啊）
• 2、记住了FDM传播【模拟信号】，传不了【数字信号】！！！
• 3、各用户独立占用不同的频带(就是不同的信号频率范围)，多个信息并行的传输，完全不用互相等，充分利用信道带宽

具体细节解释，理解就行

例题

6、波分复用 WDM(Wavelength Division Multiplexing)

考点提炼：

只用记住：1、是光信号传输用的技术；2、和FTDM频分复用原理一样，只不过是换成了光信号

7、码分复用 CDM(Code Division Multiplexing)

先看总体框架

接下来是难点解释

• 1、因为计算机里传数据都是0和1，那为了区分哪些是【主机A的0和1】哪些是【主机B的0和1】......我们需要用向量的形式重新标注不同主机的0和1的形式，这些向量在这里称作【码片序列】
• 2、一个主机如果分配了M维的码片序列，那么这个码片序列就是代表1，而0就是这个码片序列的每一位取负数（比如下面例子的A的码片序列是4维的(1,1,1,1)，那就是1就是(1,1,1,1)，也可写成 a；而0就是(-1,-1,-1,-1)，也可写成 -a）
• 3、那么当一个主机发N位的一个数据，就是N个对应1或0的码片序列（比如图中A传101，就是(1,1,1,1), (-1,-1,-1,-1), (1,1,1,1)）

• 4、接收方会提前知道所有发送方的码片序列，但是它收到的信号是多个发送方信息的糅合，这个糅合的码片序列，是不同发送方发的信息之间的【向量相加】（比如图2里A发了a=1=(1,1,1,1)，B发了-b=0=(-1,1,-1,1)，那么C收到的叠加码片序列就是【a + (-b) = (每一位相加，我就不写了)】；同理图3也是）
• 5、注意要求ABC这些不同的发送方的码片序列必须互相正交！！！（解释：A和B正交就是A和B的内积为0，内积也叫—>点乘也叫—>数量积—>A·B，若A=(x1,y1)，B=(x2,y2)，则A·B = x1x2 + y1y2，正交就是要A·B = x1x2 + y1y2 = 0）
• 6、那接收方C怎么知道主机A发了什么呢？——> 利用规格化内积：【1/m * a · (C收到的叠加信息)】，只要真的有A发的数据，那么得出的结果必然是1或-1（对应真实信息1或0），这样就能得出发送方A发了什么信息了（注意m是规定的码片序列是几维，比如图片的是4维）
• 7、如果没有A发送的数据，那么用【A的码片序列】去和【C收到的叠加码片序列】做规格化内积，得出的结果必然是0

• 7、误区：题目给我们的【接收方C的收到的叠加码片序列】中
  • 并不一定都是ABC发送方一起发的信息糅合，有可能是A和B、有可能是A和C、有可能是B和C、也可能是ABC同时......我们并不知道，不过我们也不用关心
  • 当题目会问我们 “请问A发给C什么数据”，那就说明C收到的叠加码片序列必定是【A】和【其他发送方】的叠加
  • 那么我们只需要将C收到的【叠加码片序列】分别跟A进行规格化内积，就能得到A发送的每一位信号了（记得值是1代表二进制1、-1代表二进制0）
  • 原理就是因为你既然已知有A发送的信息了，然后你又得到了叠加的序列，那每一片叠加序列不就必然包含了A的信息吗？你不用管是A和谁叠加得到的，你只需要理解成你从【一堆混在一起的餐具】里挑出【筷子】就行了（同理如果问B发了什么，你就知道要从里面挑出B就行了，挑出来的办法就是【规格化内积】）

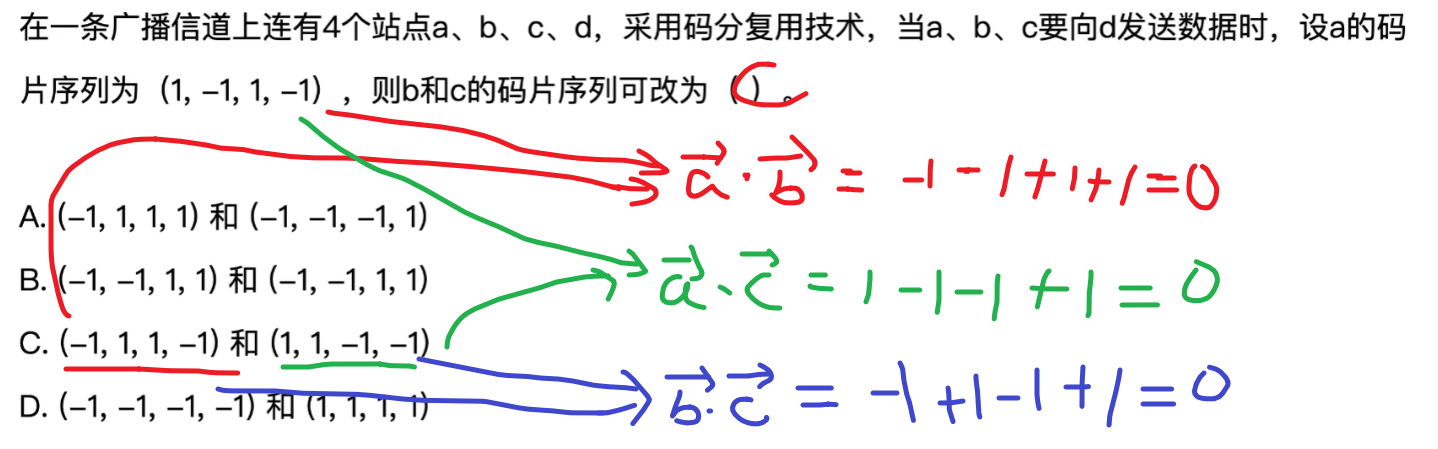

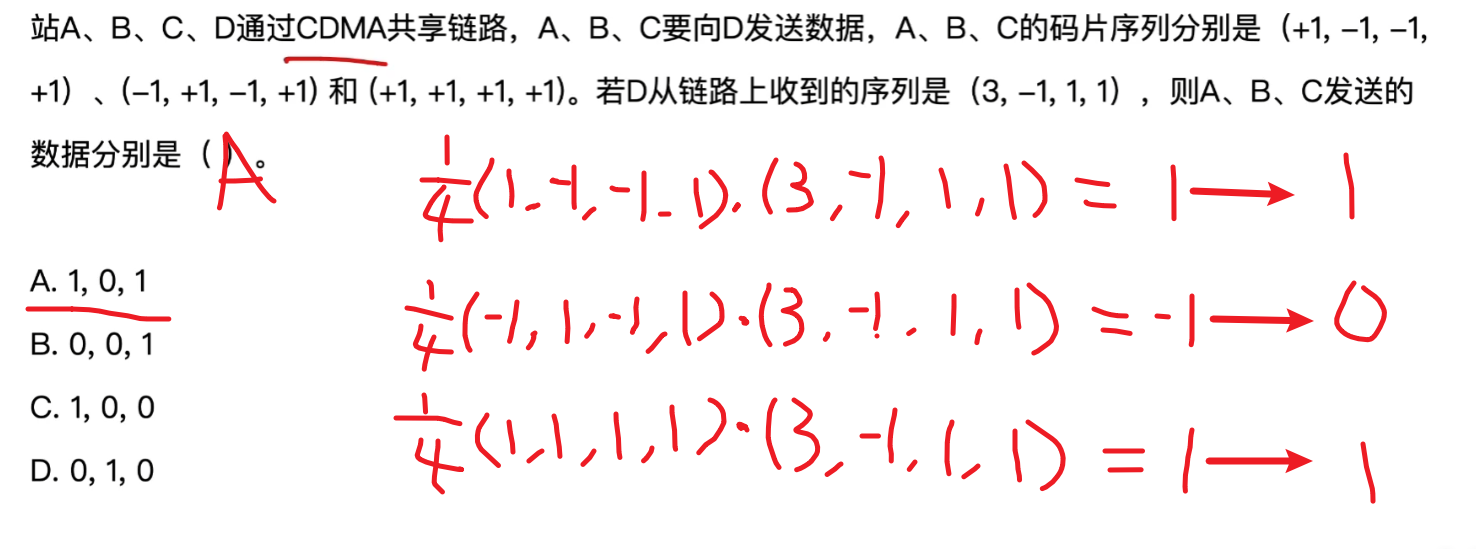

例题

求其他站的码片序列，要求【每2个站】的码片序列都要【正交（内积为0）】

；

        这道题就是典型直接问你A发送的数据是啥，就说明叠加序列必定包含A的信息，那就用A跟每一个叠加序列规格化内积，就得出答案了（记得把一整串序列分割成多个M维叠加序列）

• 这里注意：因为接收方收到的【叠加码片序列】是A、B、C的维度的倍数（ABC都是4维向量，叠加序列却是12维），所以要把【叠加码片序列】分割成多个和发送方同等维度的序列，这些每一个【叠加码片序列】再跟发送方分别进行规格化内积

；

；

下面这道题就直接不告诉ABCD谁发了，反而是问你是谁发的？

        那观察【收到的码片序列】的【维度】，可以发现和ABCD的码片序列维度一样都是8个，那么说明这是由2个发送方的码片序列叠加得到的（向量X + 向量Y的结果维度依旧和它两的维度一样）

        那直接用A、B、C、D分别和收到的叠加序列规格化内积，看得到的值是什么，如果是1或-1就说明这个发送方确实有信息包含在里面，而且结果就是这个值；如果得到的值是0，就说明这个主机压根就没发过信息，因为叠加序列里都没包含它

• 这里注意：因为接收方收到的【叠加码片序列】就已经和A、B、C、D的维度一样了（ABCD都是8维向量，叠加序列也是8维），就说明【所有发送站的信号在这 8 维内完成了一次叠加】，所以只需要让这个【叠加码片序列】和A、B、C、D分别规格化内积就行了，无需再分割

；

；

；

针对上面【叠加序列】到底为什么有的分割、有的不分割，我画个图大家理解

够直观了吗

额外知识点补充

好像有的题目会说【CDMA码分多址】，其实也是代表【CDM码分复用】；

同理【TDMA时分多址】、【FDMA频分多址】也分别可代表【TDM时分复用】、【FDM频分复用】

8、整体架构

例题

三、动态随机访问

动态信道划分其实还细分为：【动态随机访问】和【动态轮询访问】（【动态轮询访问】后面细说）

总概念

【动态随机访问】也叫【动态接入控制】，它的这些协议也叫 “争用型协议”，就是多个发送方数据争用这个总线信道

他跟【静态信道划分】很明显的区别就是：

• 【静态信道划分】：
  • 1、提前规避冲突（交通警察和路标指挥好什么车什么时候走哪条道）
  • 2、多个点对点的通信共享一个信道，共享空间和时间（小车、货车、单车、摩托都在一条大路上的不同位置同时开）
• 【动态随机访问】：
  • 1、爱怎么发怎么发，有冲突了再去解决（乱成麻的乡镇道路，车子间堵死了或者撞车车祸，才叫交警来协调处理）；
  • 2、既不共享时间也不共享空间，整个信道始终只能允许【1对点对点】收发双方（因为没有提前管控，很容易乱，所以必须限制同一时间只给一辆车往返在道路上）

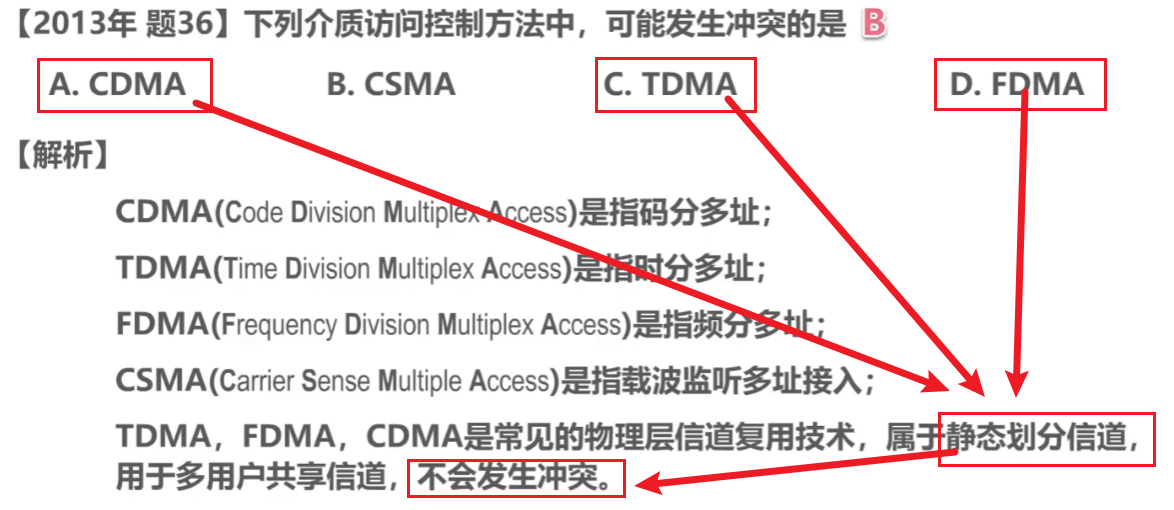

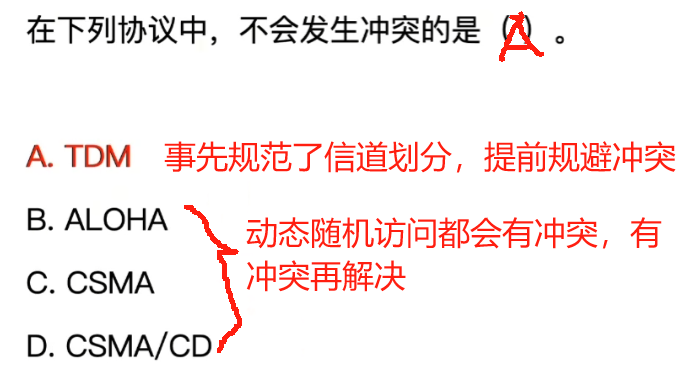

例题

1、ALOHA协议

ALOHA只是来源于“夏威夷语打招呼”，这么记就行了

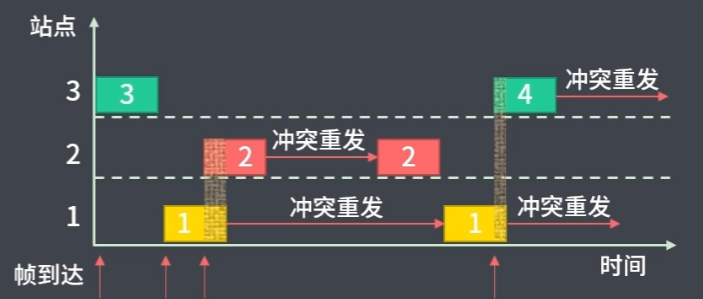

【纯ALOHA协议】

要点提炼：

• 1、发送方不监听信道
• 2、所有发送方想发就发，随时可发
• 3、有冲突了接收方会发现数据帧有问题，那就不返回ACK确认帧，等待发送方超时重传（结合滑动窗口机制知识点）
• 4、效率非常低（因为可能一直都在冲突，发送方只知道超时就一股脑发数据过去就完事）

【时隙ALOHA】

要点提炼：

• 1、在纯ALOHA基础，划分了时间片【Slot（时隙）】，数据帧只允许在每个时隙的开始进行传输

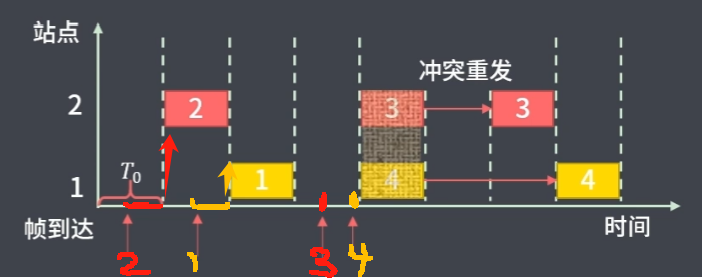

• 2、数据帧在还没到下一个时隙的开始时之前，是在缓存那等待，这个【等待时间 < 1个时隙】（比如下图，2号数据帧在 “T0等待时隙” 里等了半个时隙，然后在下一个时隙的开始马上开始发送）
• 3、不止一个时隙在一起等待下一个时隙时，当下一个时隙开始时必然会抢信道导致冲突；那么冲突后发送方和纯ALOHA一样，等待N个随机时隙再次重传
• 4、碰撞概论依旧很大（因为本质上还是没有监听）
• 5、【时隙ALOHA】的网络吞吐量比【纯ALOHA】大一倍！！！！

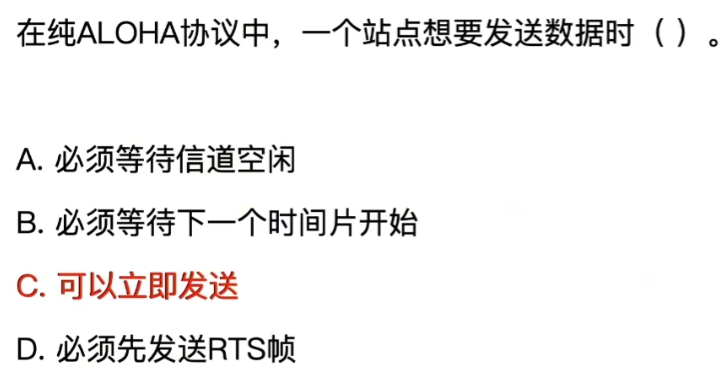

【例题】

2、CSMA协议

CSMA全拼：Carrier Sense Multiple Access ，译为 “载波侦听/监听多路访问”

• CS，载波监听/侦听多路访问协议，即载波侦听信道，发送前检测是否被占用。
• MA，多点接入，即多计算机连接在一根总线上。先听再发。

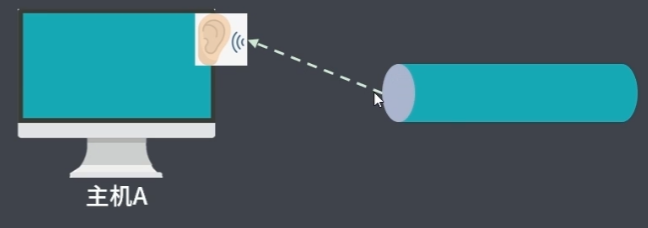

比ALOHA好的一点是，发送方会【先听再发】：提前监听信道是否冲突了（信道忙就推迟，信道闲就发送）（根据信号电压摆动值，大就说明至少已经有1个节点在信道发数据了）

【1-坚持CSMA】

• 1、发送方监听信道，信道闲则发送数据，信道忙则继续监听（【坚持】指的是信道忙的时候依旧坚持一直监听）
• 2、注意【1】的意思就是【信道闲时，发送数据的概论是1（100%）】
• 3、那么就会导致所有发送方监听到信道闲时，都会立刻100%要发数据，那么最后还是可能会导致信道冲突
• 4、冲突后，等待随机时间再次监听（就能有概率互相错开时间发信息）

理解：就像一堆狂热粉丝在明星抢票官网买票，他们坚持死死盯着屏幕，不停刷新看看网站卡不卡。如果大家都在抢着买票，网站就会很卡、一直加载进不去，那就边等待边接着死死盯着屏幕；如果发现网站通畅、可以进入网站了，那这些狂热粉丝100%一定会立马下单抢票，那这样的仍然可能导致大家同时抢票网站再次卡死。

【非坚持CSMA】

• 1、【非坚持】指当监听到信道忙时，那就先不持续监听了，等待随机时间再去监听（这就是和 “1-坚持CSMA” 的区别）
• 2、信道闲时，发送数据概论也是1（100%）（这和 “1-坚持CSMA” 的一样）

理解：就像一些又狂热、又懒得粉丝，当抢票官网顺畅时，他们铁了心100%一定要抢到票；但是他们在网站卡、加载的时候又懒得一直盯着屏幕，看心情来随意看一眼网站顺畅了没有

【P坚持CSMA】

• 1、当信道闲时，以【p】的概论进行数据传输，【1-p】的概论不传输（概论p为1的时候就会发数据了，这样就会降低信道空闲时，大家争抢信道而导致冲突的概论了）
• 2、留意：当推迟到下一个时间槽之后，当信道空闲时并不是就能直接发数据了，依旧要以【p】概论传输（这个循环会持续到p=1、或者信道忙时）
• 3、（和1-坚持一样）信道忙的时候依旧持续【坚持】监听！！！
• 4、留意：发生冲突后，他依旧会接着把数据发完
• 5、最高效、最稳妥、冲突概率最小

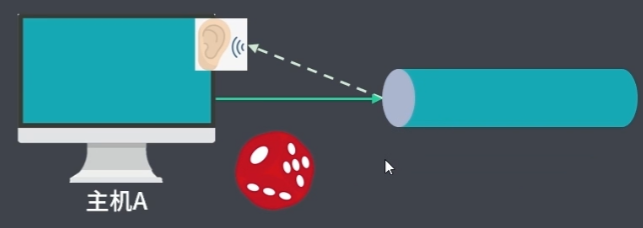

理解：这是一批佛系随缘的粉丝，他们在抢票官网顺畅的时候也不一定会马上抢票，而是看心情抛骰子来决定买不买票；但是网卡的时候他们也会一直盯着屏幕、盯着官网，一旦网站顺畅了就抛个骰子再来决定买还是不买票

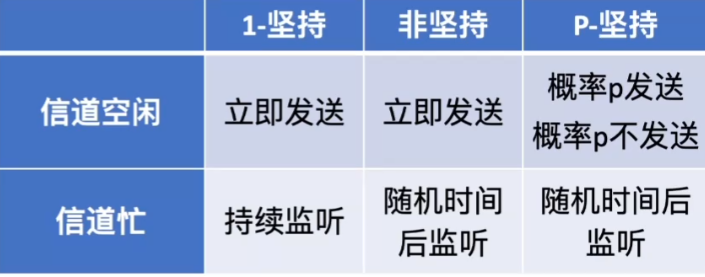

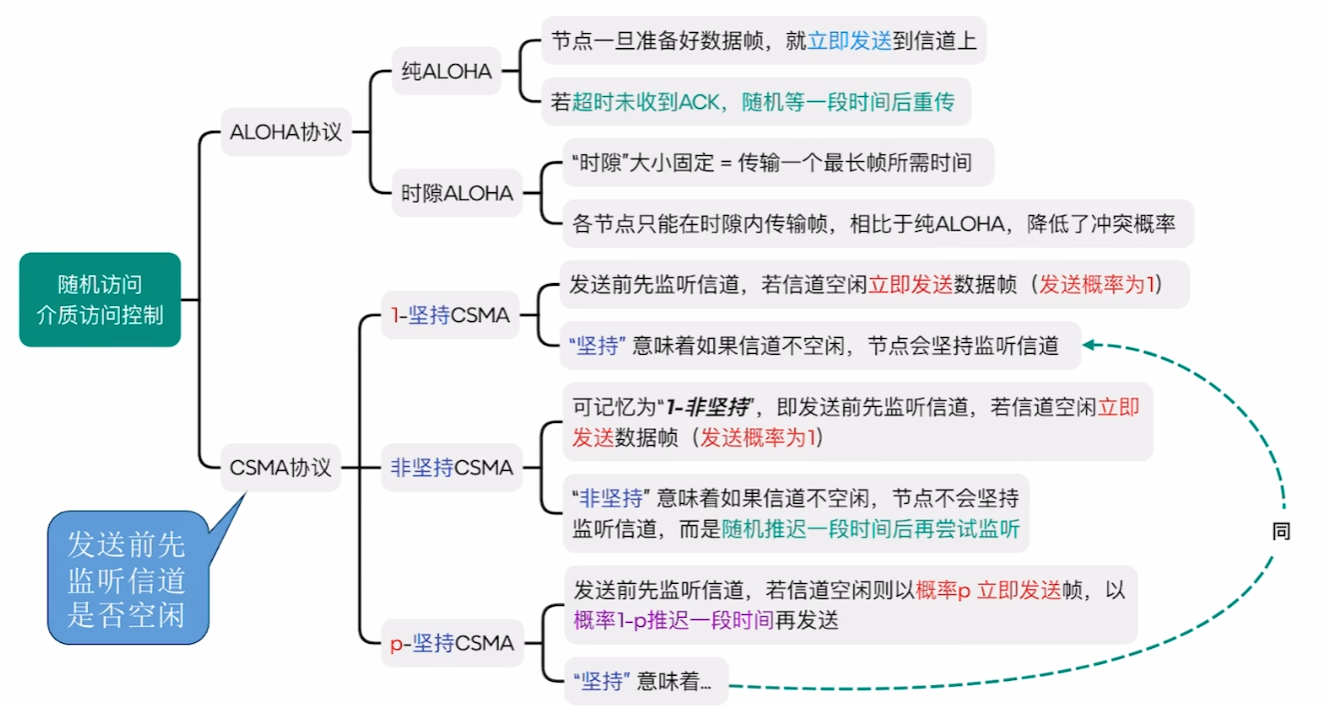

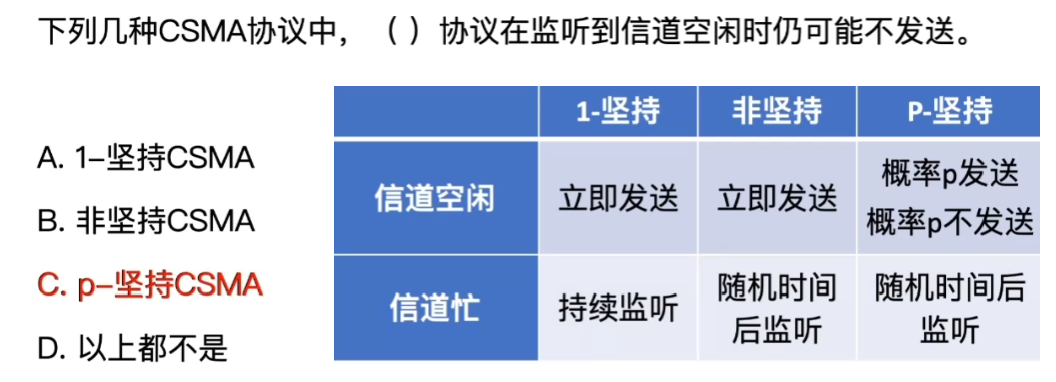

【对比】

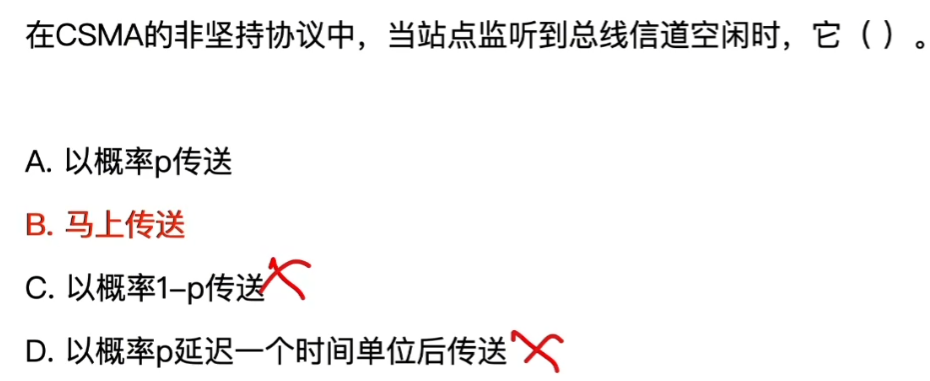

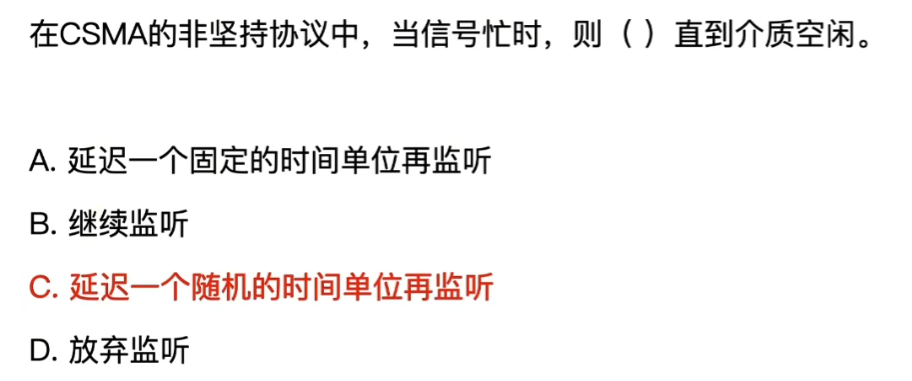

【例题】

3、CSMA/CD（总线型有线局域网）

CSMA/CD：Carrier Sense Mulptiple Access/Collision Dection：载波监听多址接入/碰撞检测

注意：用于有线以太网的“总线型”局域网，例如同轴电缆连接的多节点有线局域网、集线器连接的局域网（注意并非所有有线以太网都是总线型）

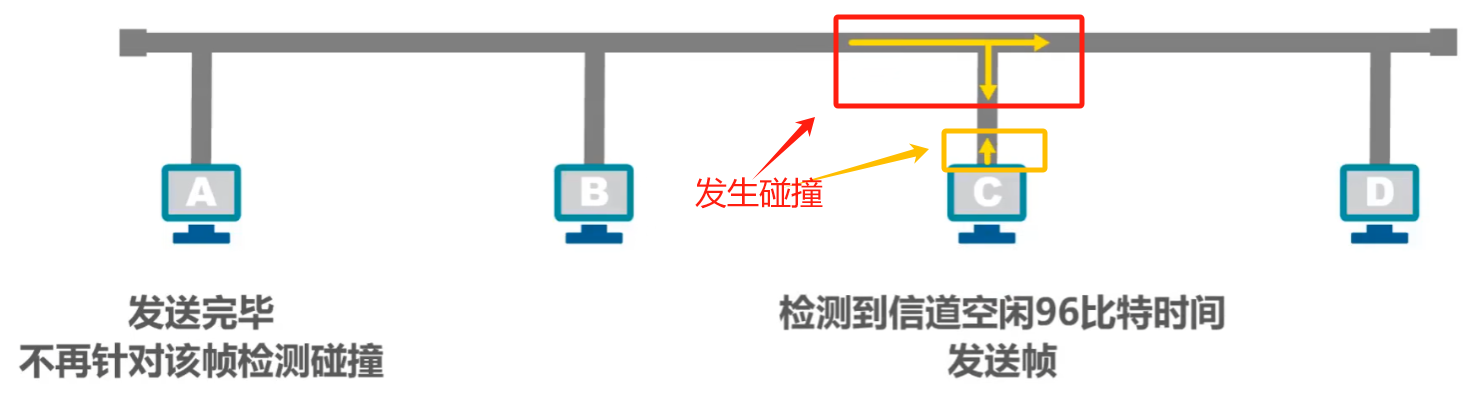

前面说了，【p-坚持CSMA】在遇到冲突之后依旧会发完数据，那你这利用信道传个垃圾信息过去就会造成资源浪费啊，CSMA/CD就是解决这个问题

（1）基础概念重点

• 1、他的基本流程是：【先听再发（延续CSMA传统）、边听边发（CD的创新点）、有冲突停发、随机重发】
• 2、基于这个机制，一旦途中发生了冲突就会监听到然后停止发送，所以不能用于【全双工通信】，只使用【半双工通信】（人话：只能同时允许发送方一人输出，不支持收发双方一起输出）

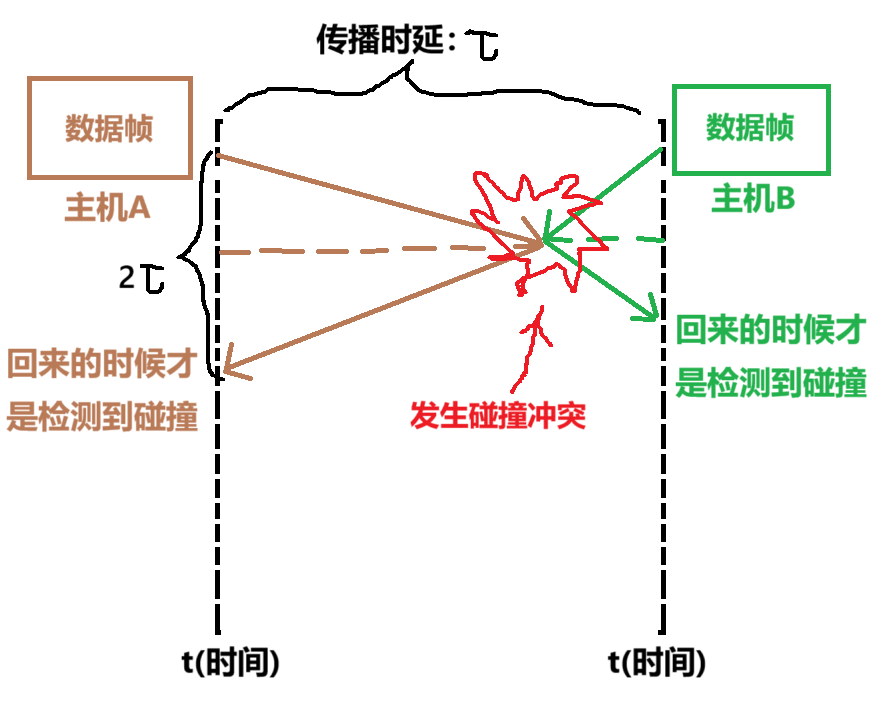

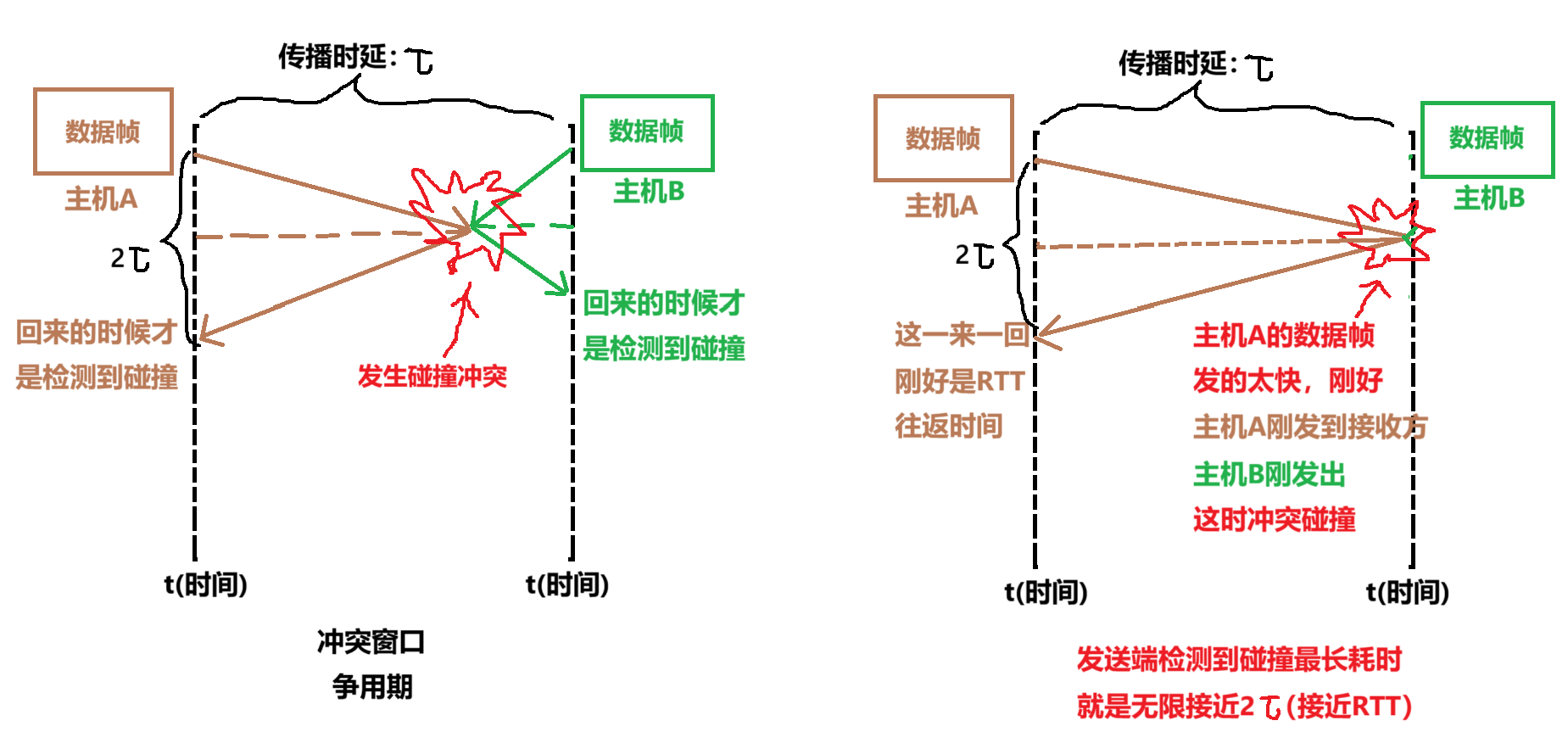

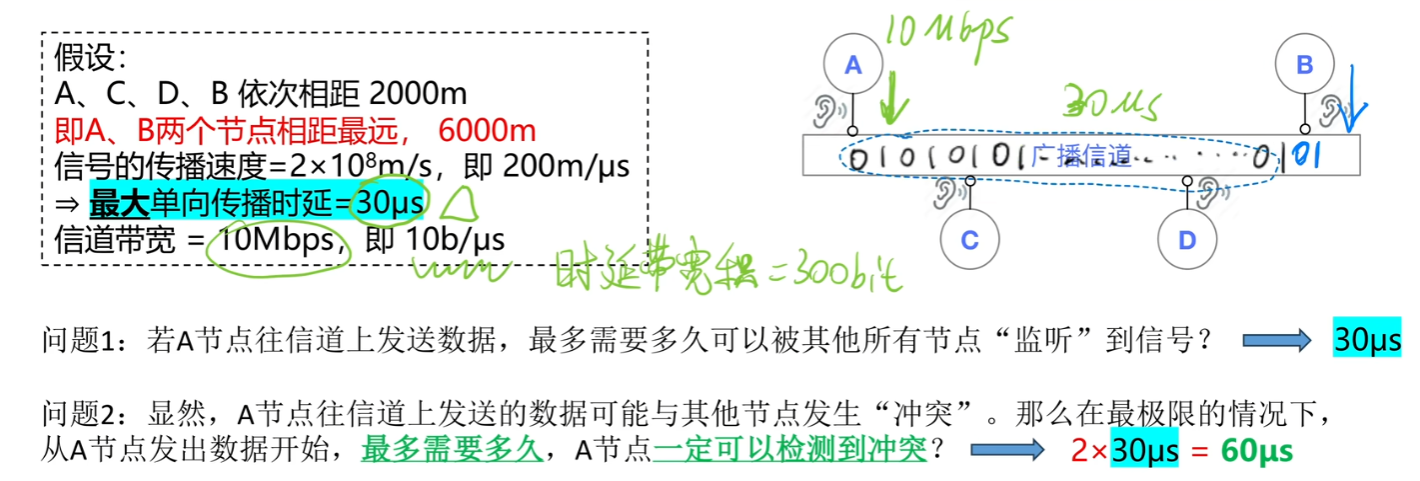

• 3、发送端检测到碰撞的时间是：【从发出到途中碰撞 + 从碰撞到返回发送方】
  • 因此人们将距离最远的两个主机之间的单向传播时延设为┏ (拼音：tao) ，
  • “ 检测到最长碰撞耗时 ” 就是：无限接近于2┏，也就是无限接近于两最远主机的RTT往返时延
  • 以太网将【最远的端到端往返传播时延：2┏】称为【争用期】或【碰撞窗口】、【冲突窗口】
• 4、CSMA/CD没有ACK机制！！！！若发送过程中未检测到冲突，发送方就认为帧发送成功了

（2）怎么确保 “冲突停发”？

那我们如何能在【发完一个数据帧之前】检测出碰撞，而不是在【一个数据帧发送完毕】才检测出？————就是要求【限制发出的数据帧的最小帧长度】！！！！

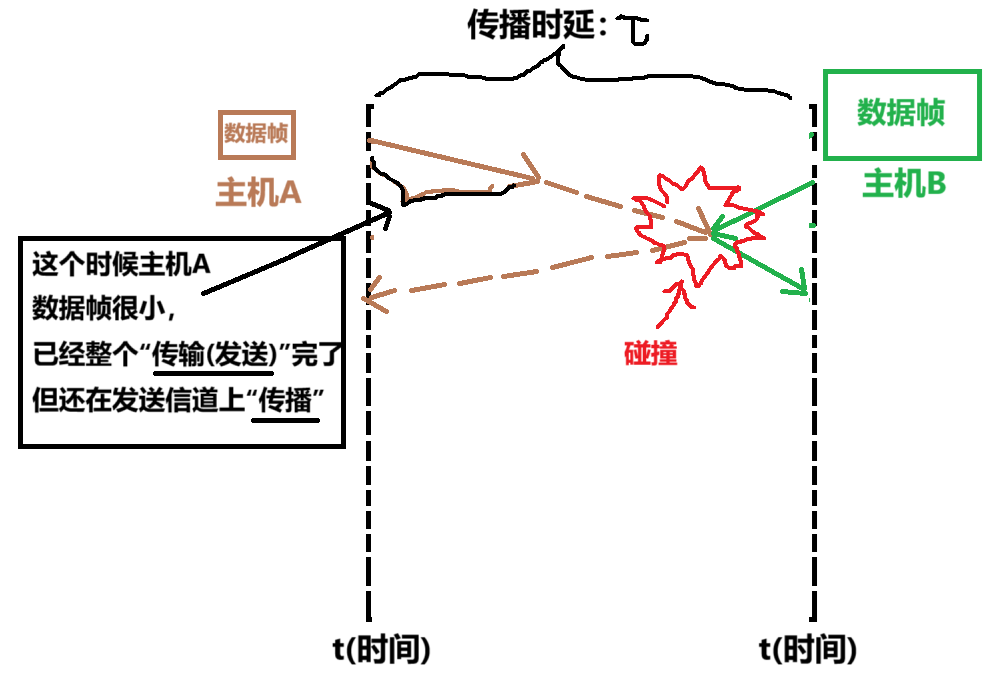

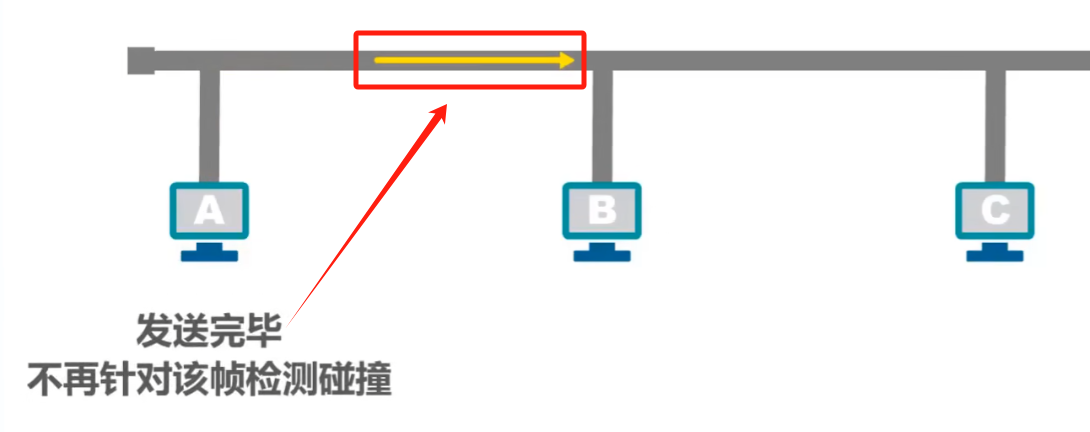

        如果数据帧太小的的话，就会导致发送方很快发完了数据帧，而数据帧还要在信道上传播一段时间才到接收方，这个时候在这个途中发生碰撞的话，发送方检测不到，就算检测到也晚了，因为都已经发完了还怎么收回来。。。。

;

;

那就要求【最小帧长】要至少大于等于【2┏ × 数据率】，也就是大于等于【RTT × 发送速率】，总之一定要记住，【最小帧长的本质】就是要求：

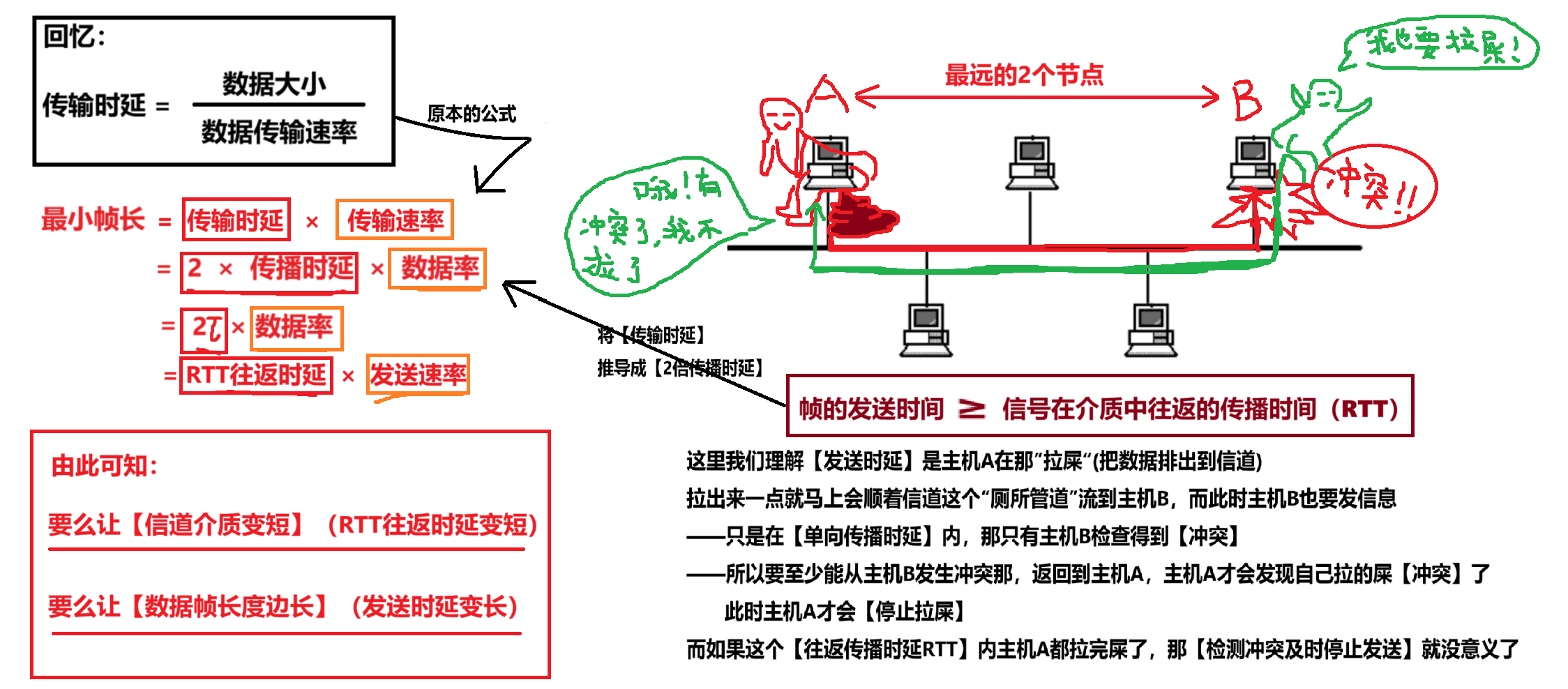

不理解的话，看公式如下图：

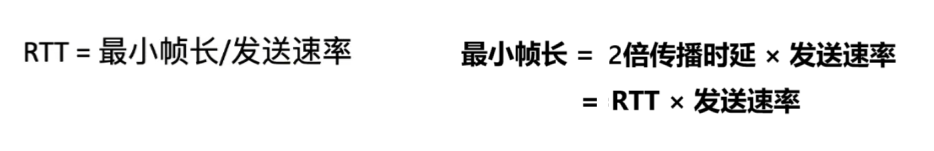

简介公式

；

；

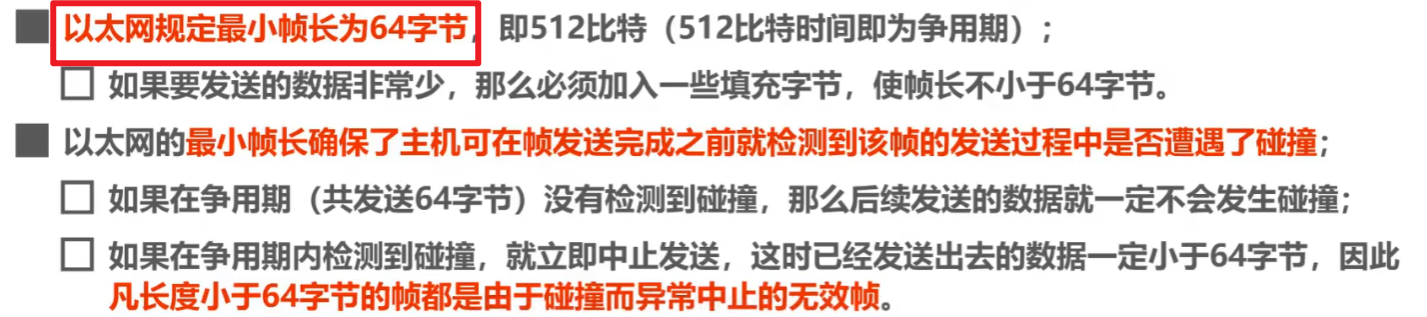

注意！！！！以太网规定了最小帧长的标准，一定要记住，考试会考

；

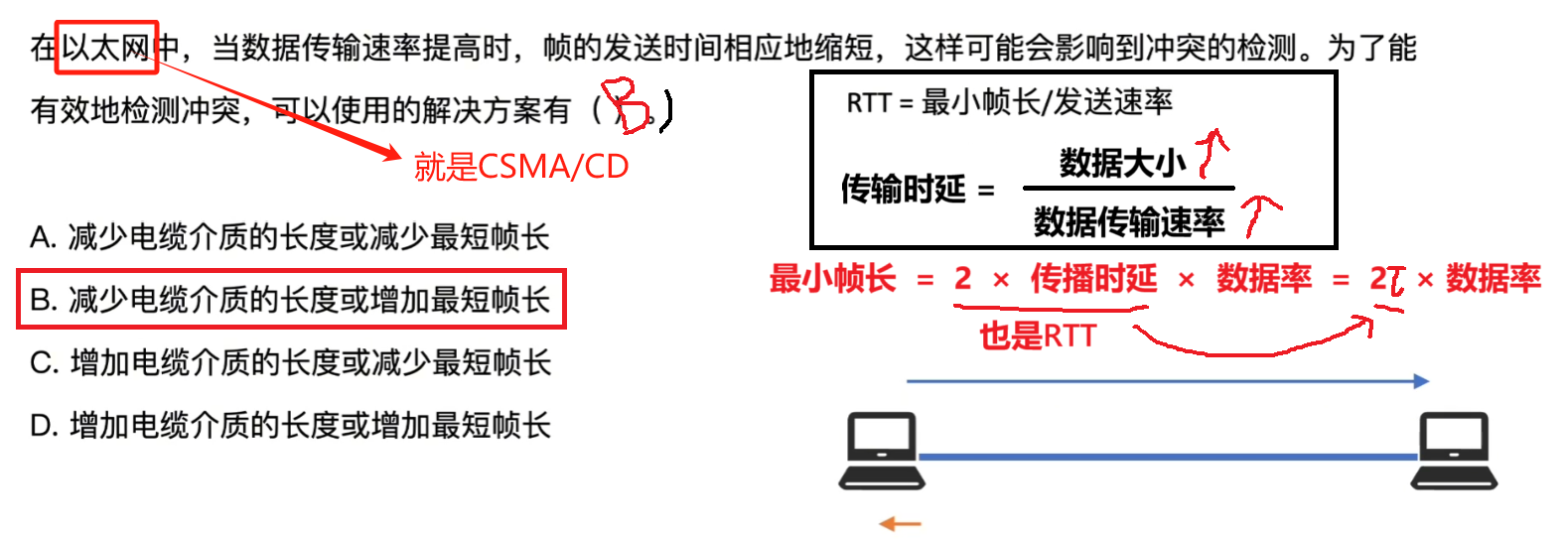

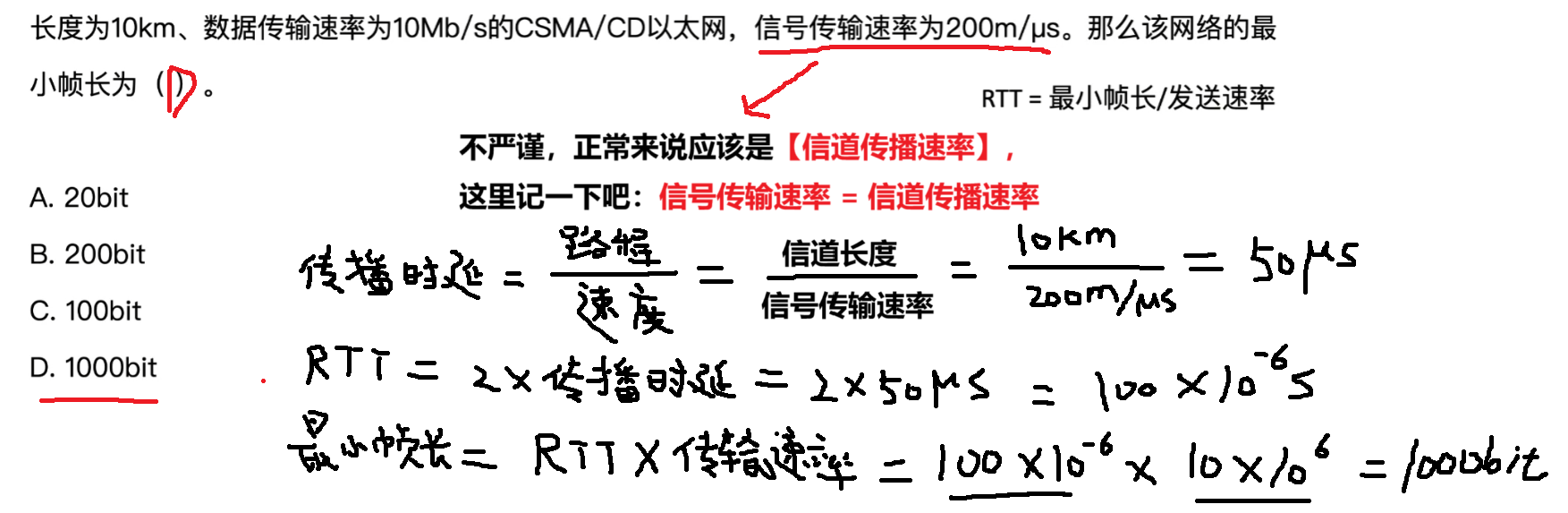

例子

（3）如何重发？

那么怎么重发呢？我们可以发现，如果各个发送方重发的时间是在【2┏ 以内】，那么很有可能再次发送碰撞冲突

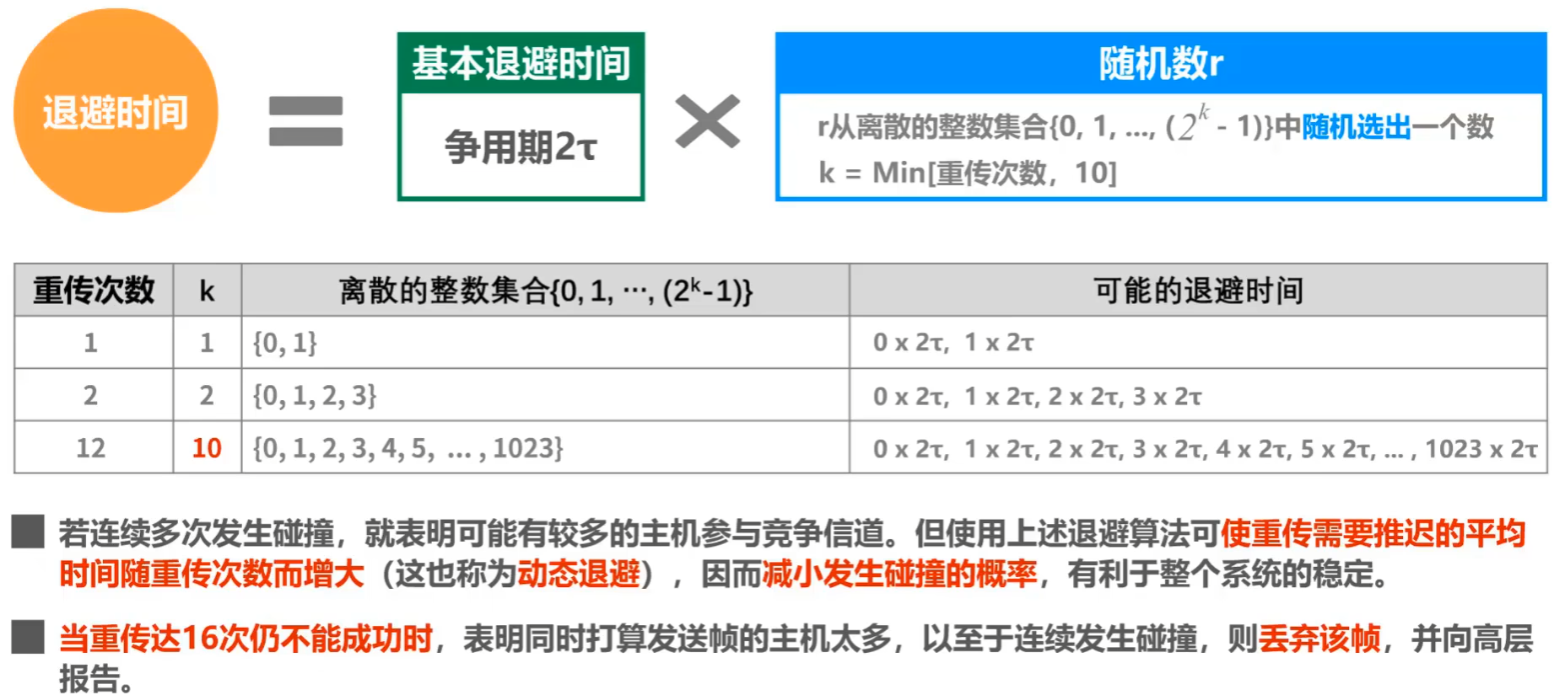

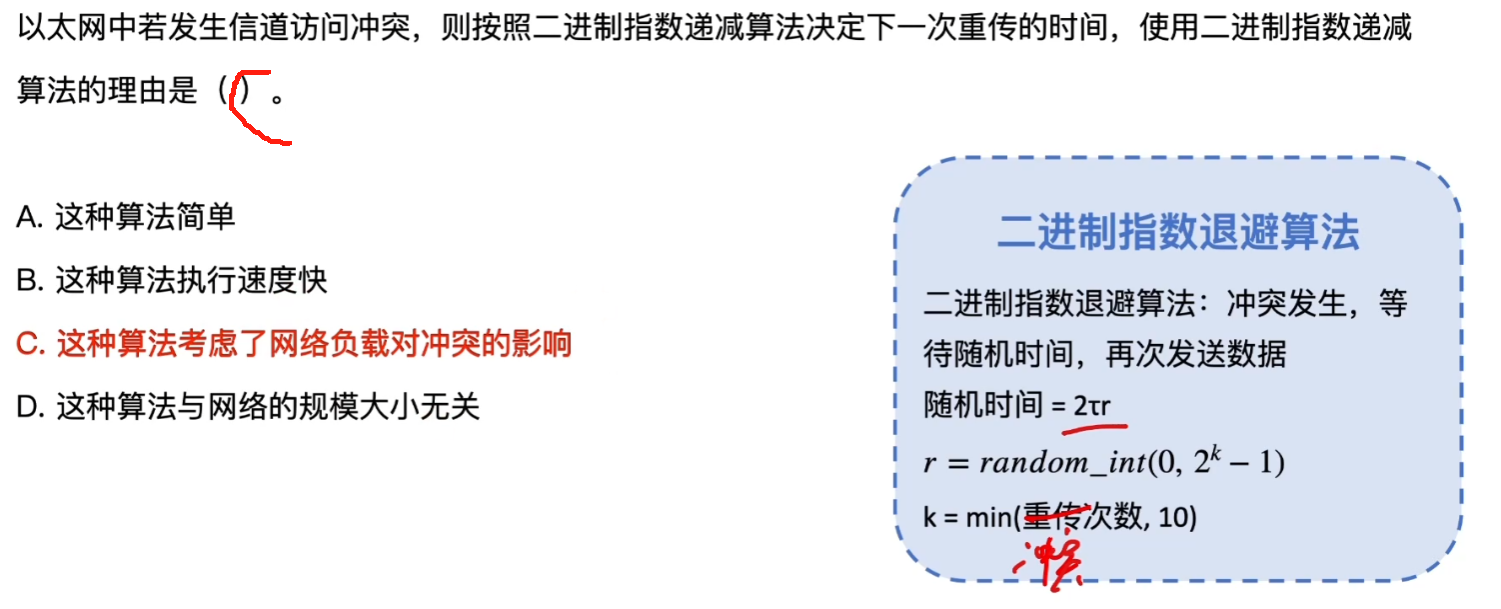

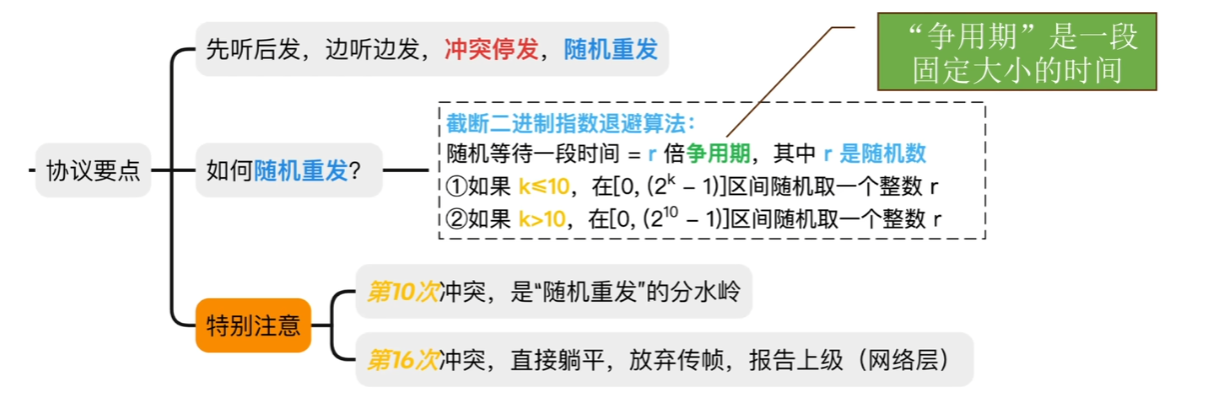

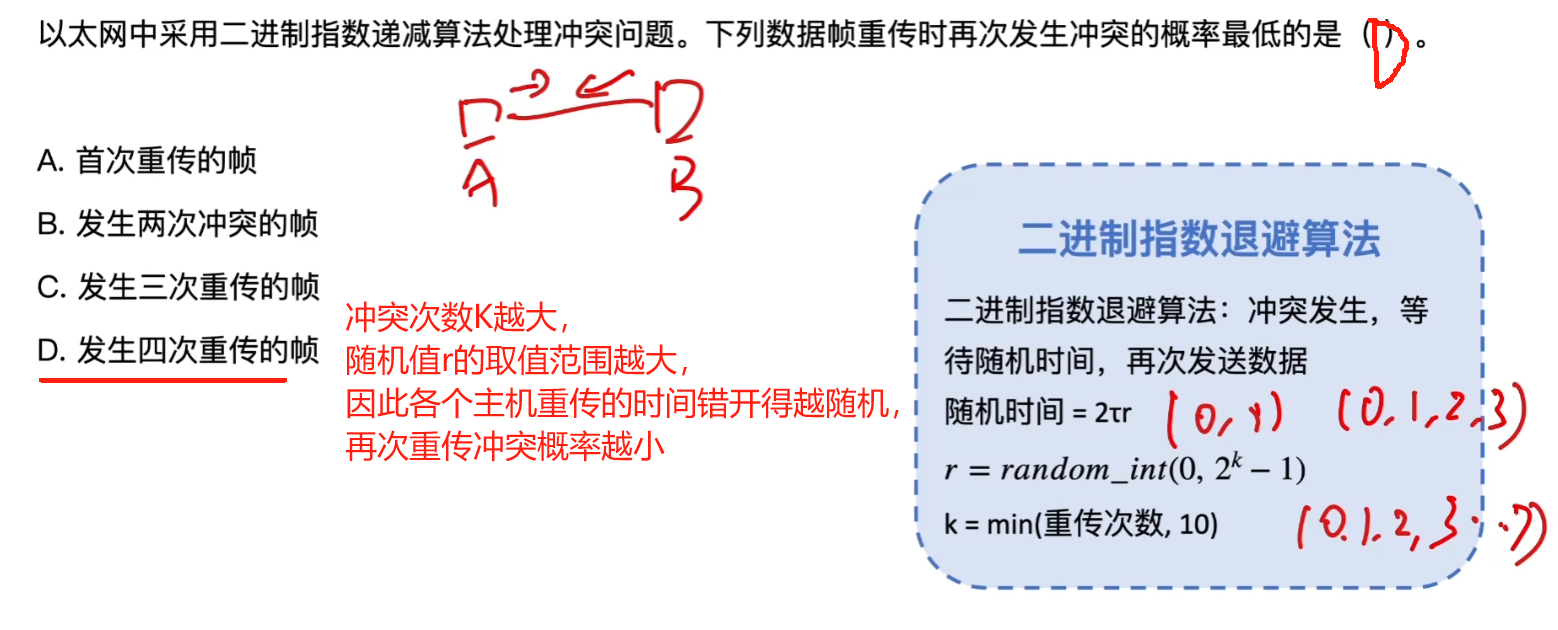

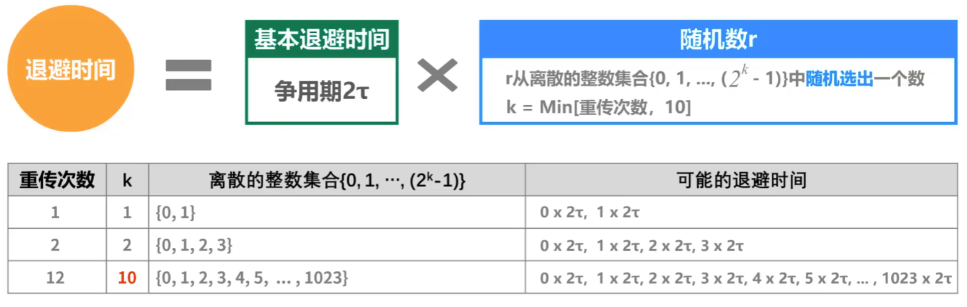

因此重传时间我们采用——【截断二进制指数退避算法】

• k=检测到的碰撞次数，r=一个随机数

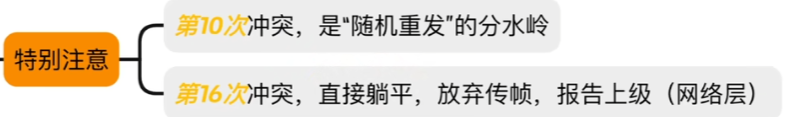

  • k<=10次时，r从[0 ~ 2^k-1]里取一个随机整数
  • k>10次时，r从[0 ~ 2^10-1]里取一个随机整数

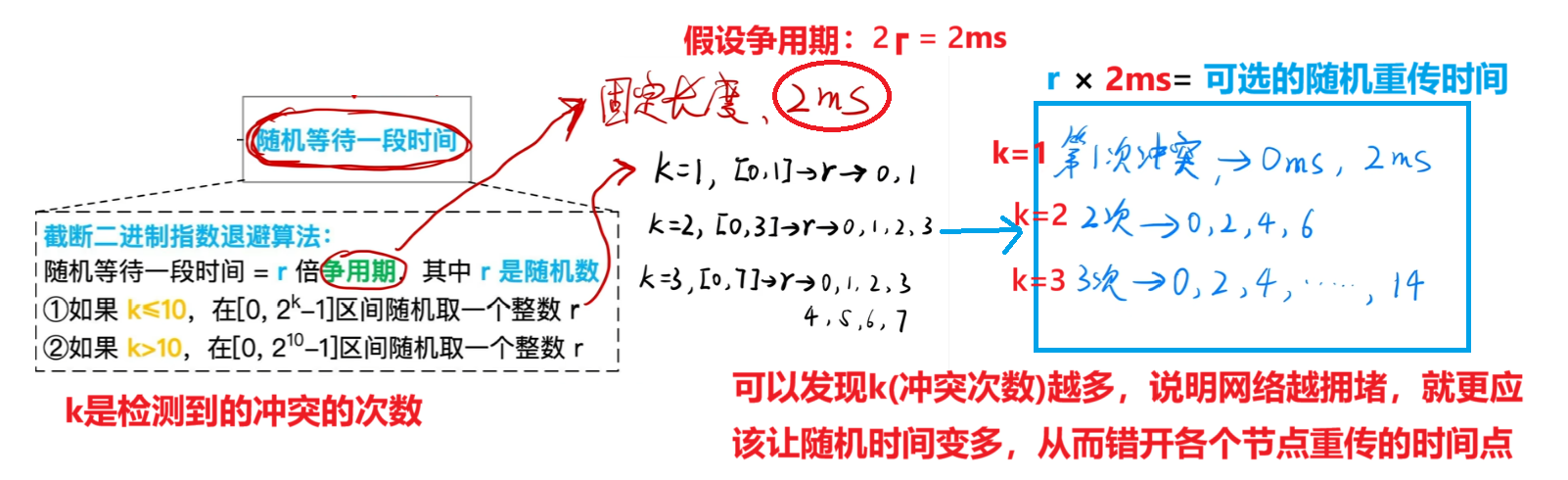

• 然后当我已知【争用期 = 2┏ 】，那么【随机等待时间】=【r】×【2┏ 】

（湖工大笔记）

（王道笔记）

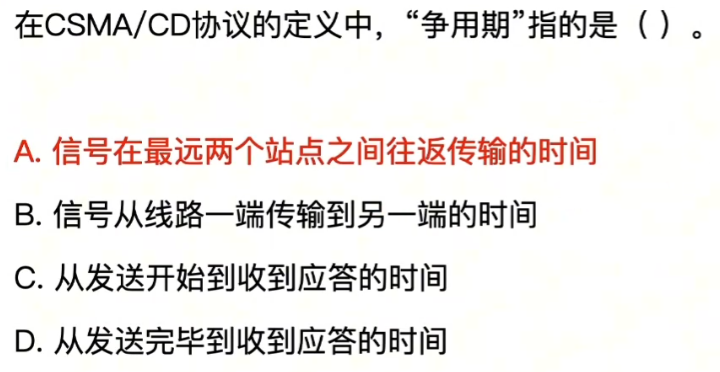

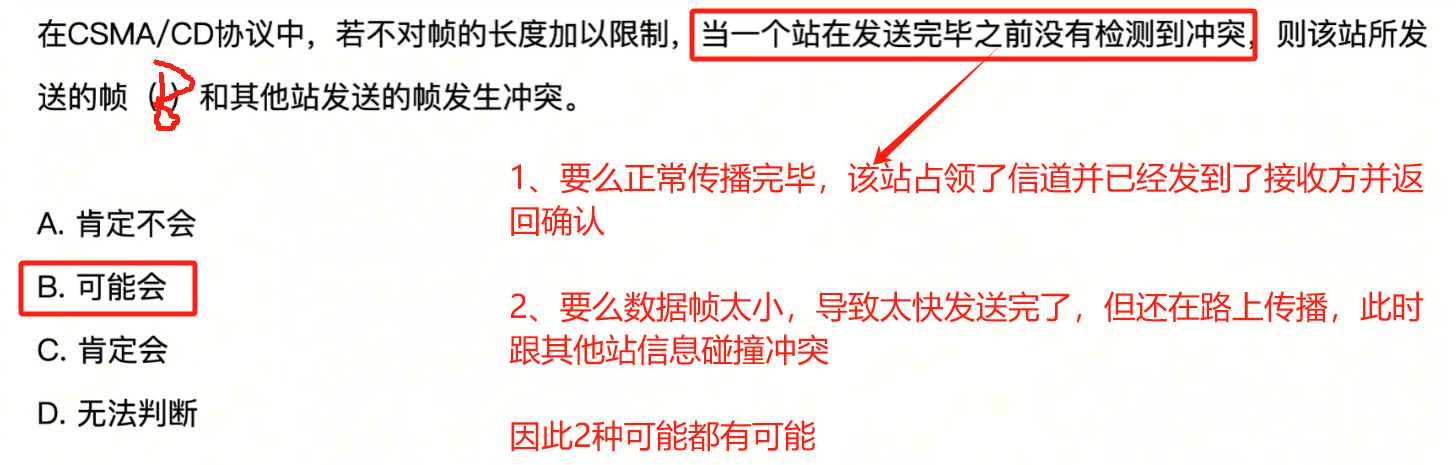

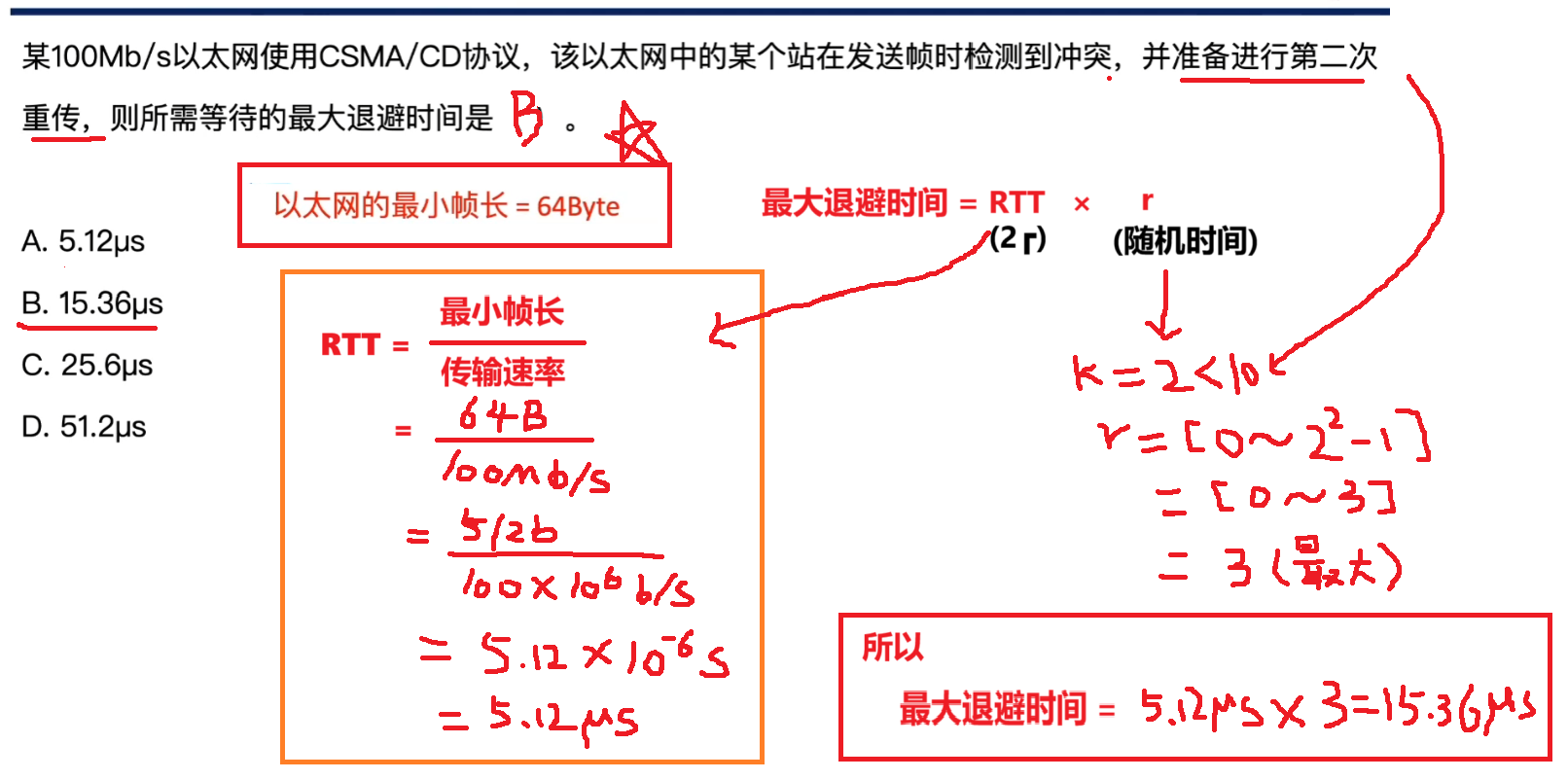

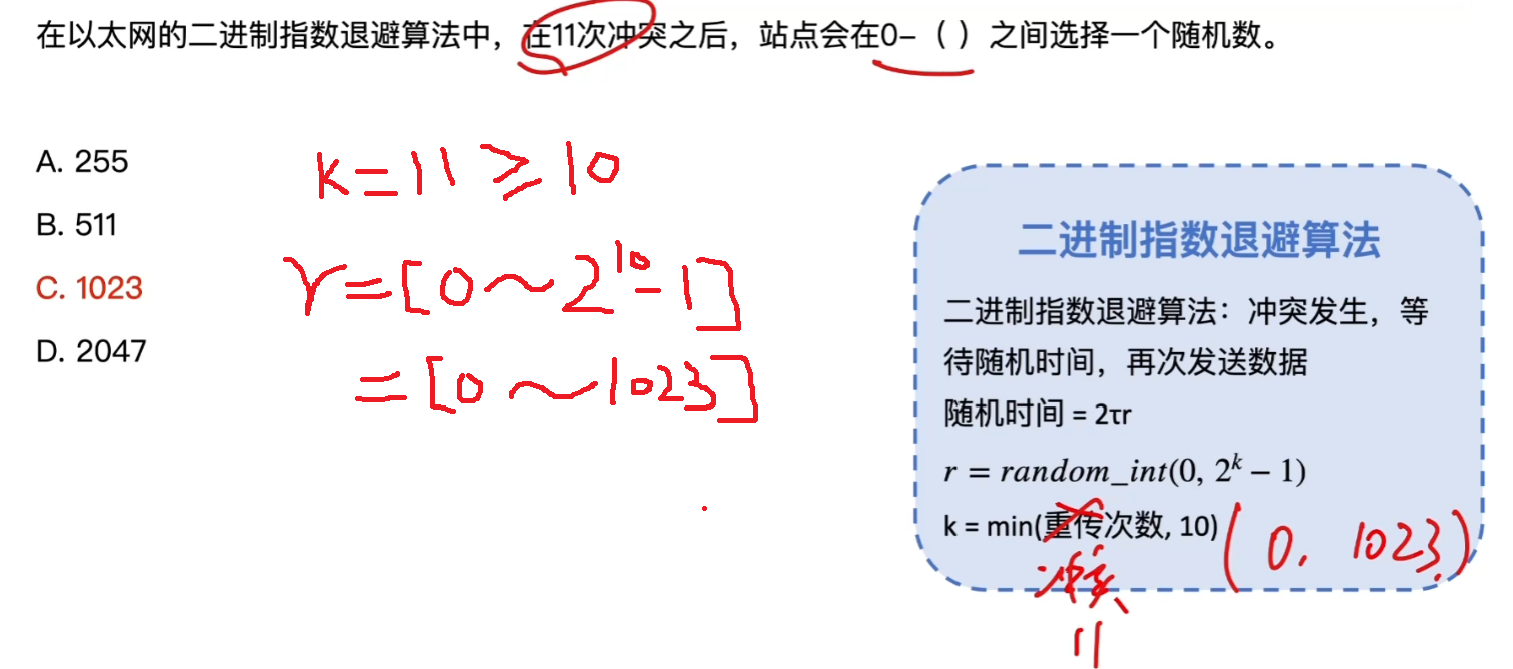

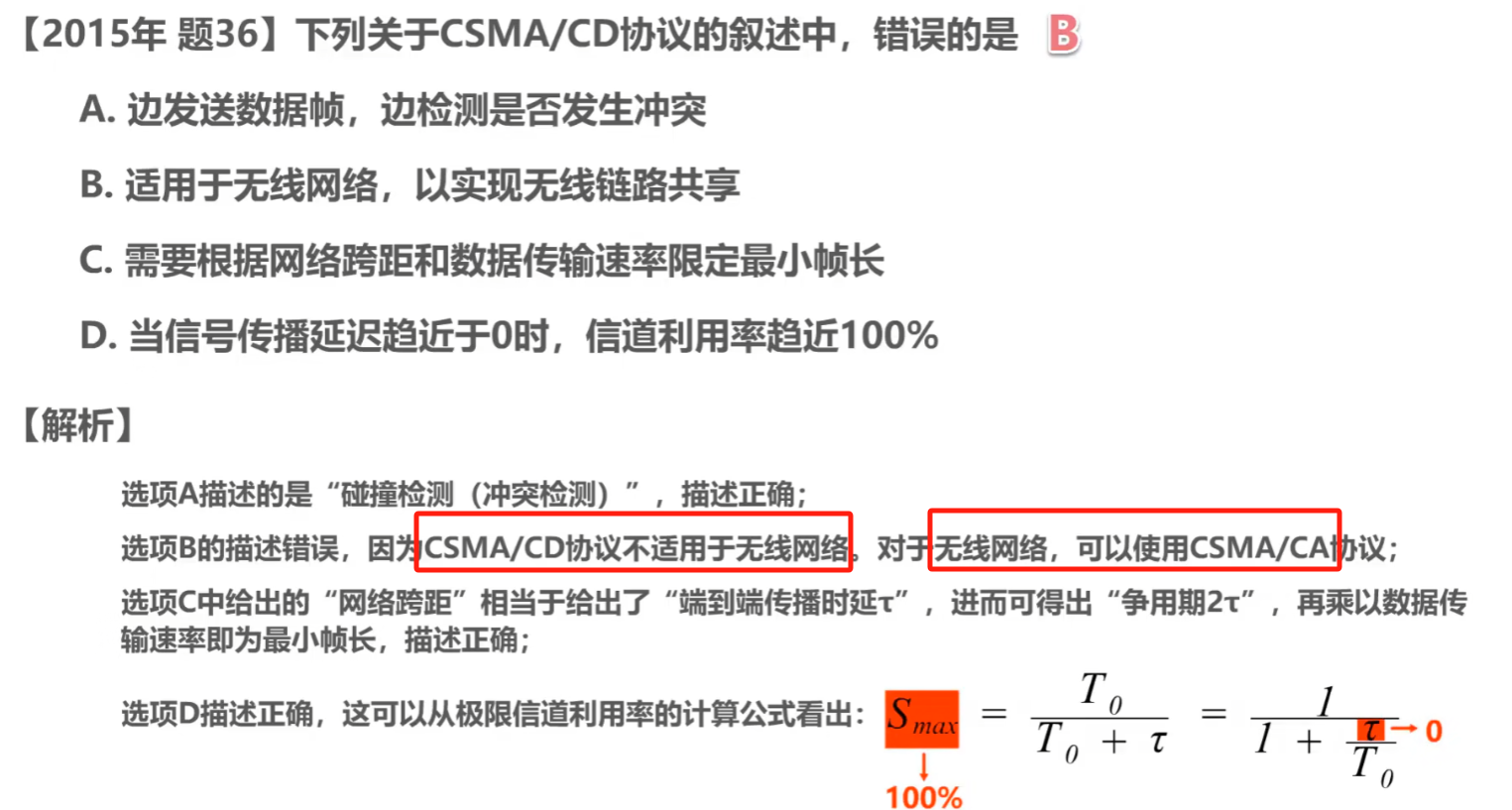

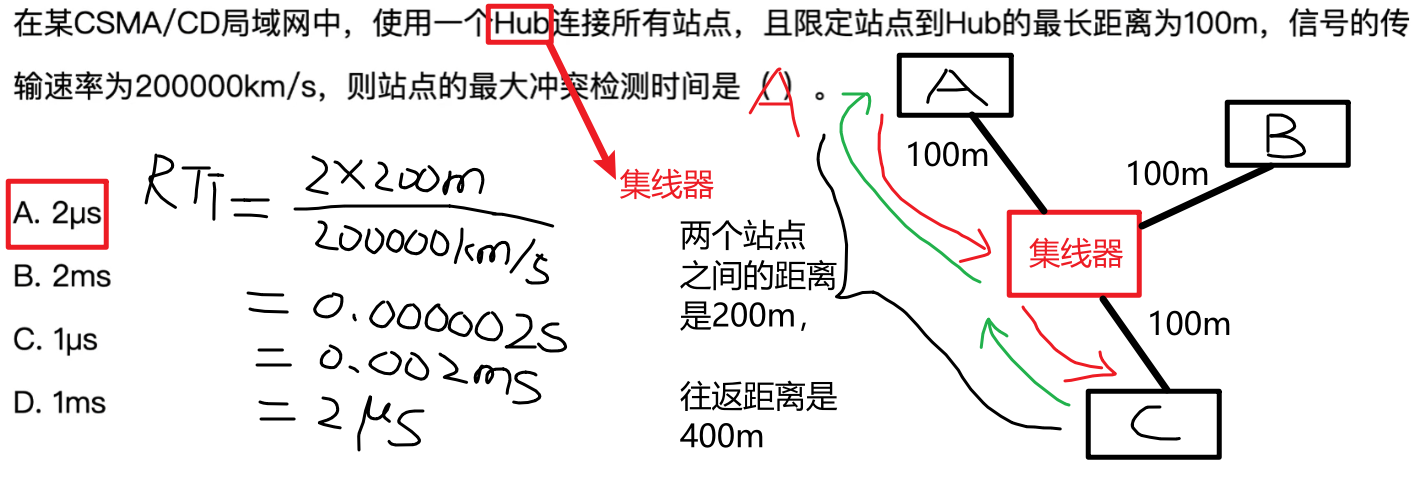

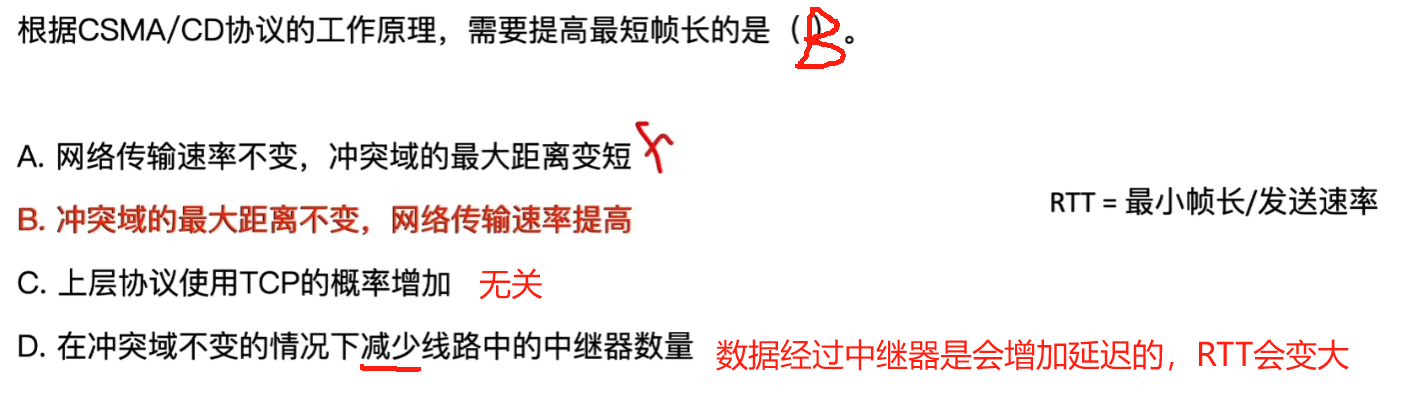

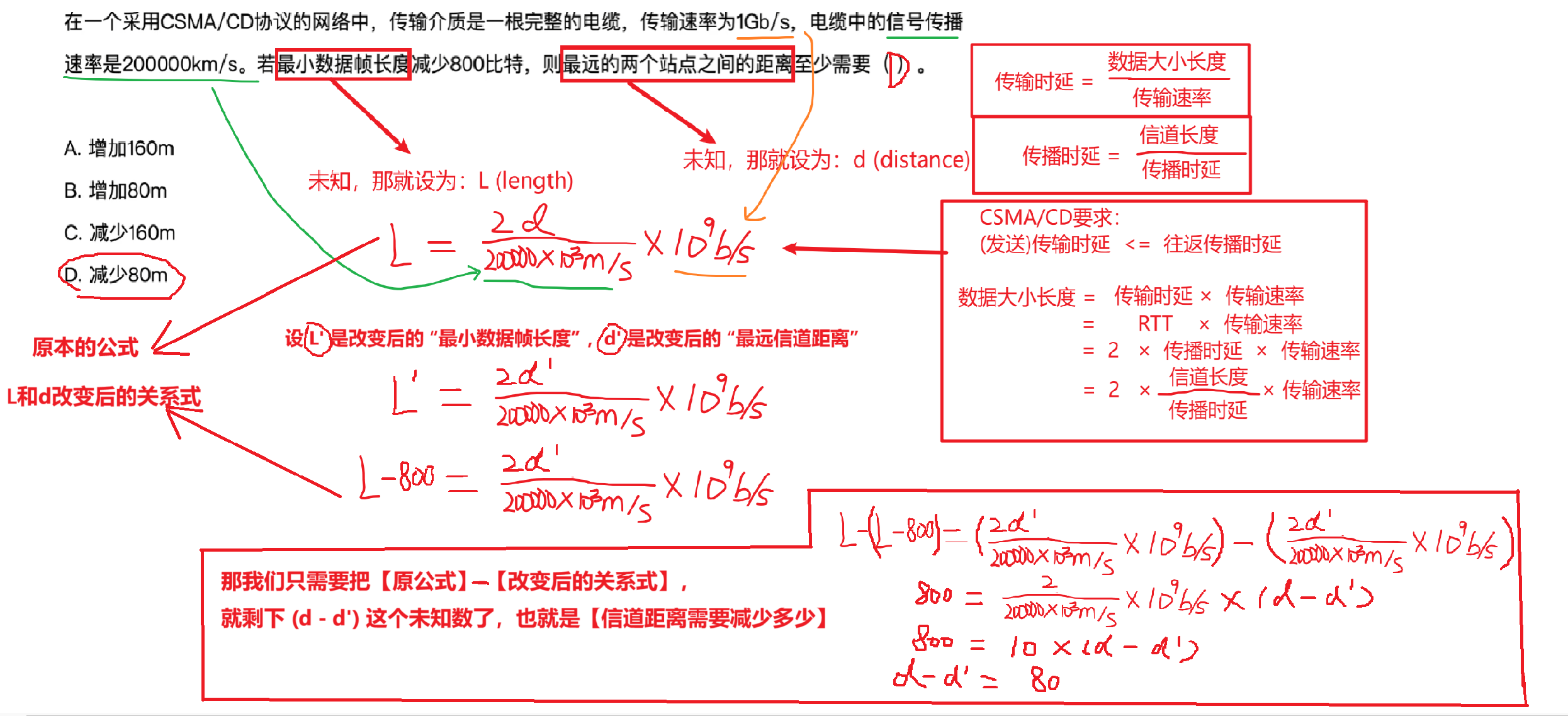

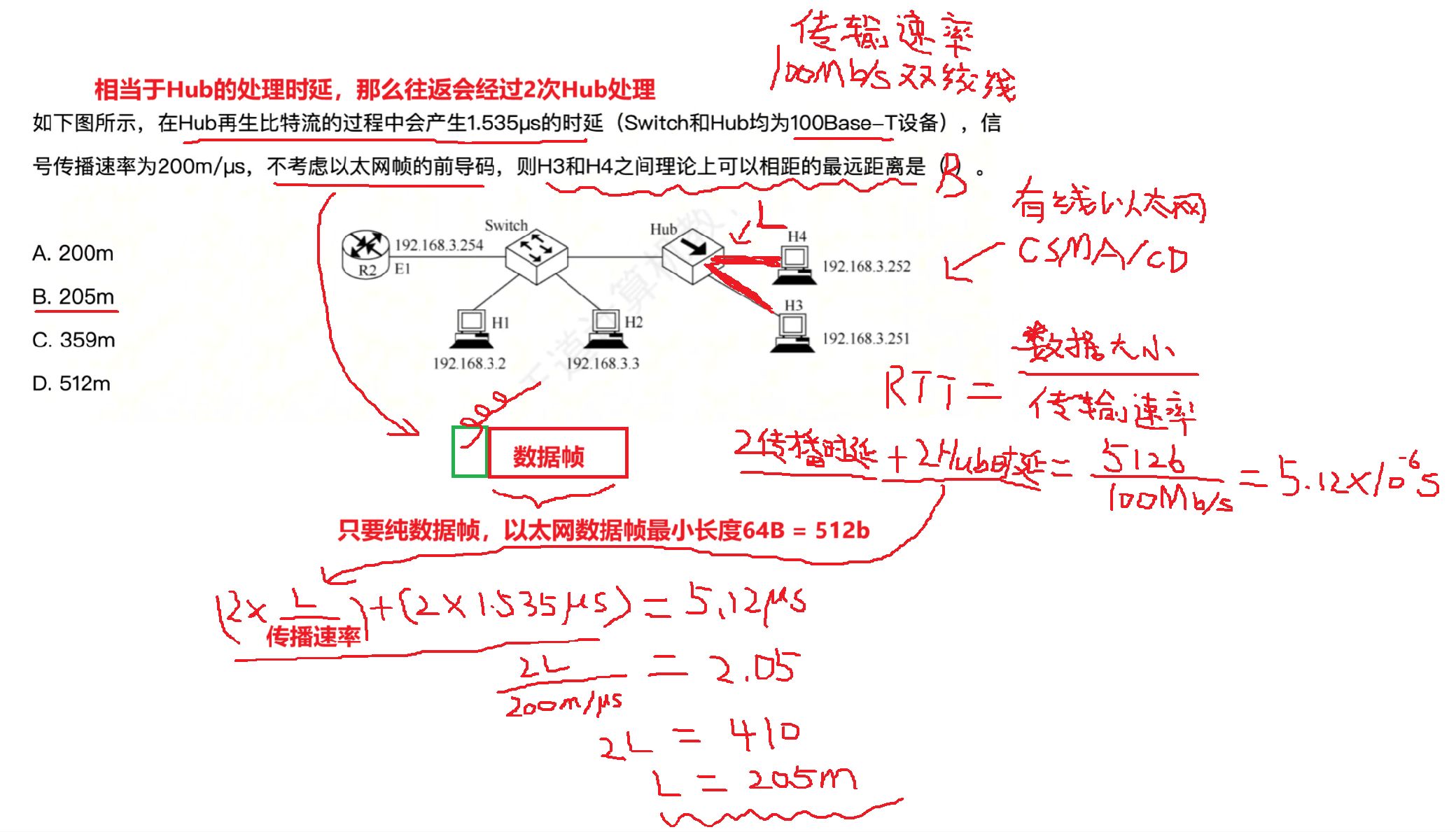

（4）例题

4、CSMA/CA（802.11无线局域网）

CSMA/CA：Carrier Sense Multiple Access / Collision Avoidance，载波监听/侦听多址接入/碰撞避免

注意：802.11无线以太网使用的是【CSMA/CA】

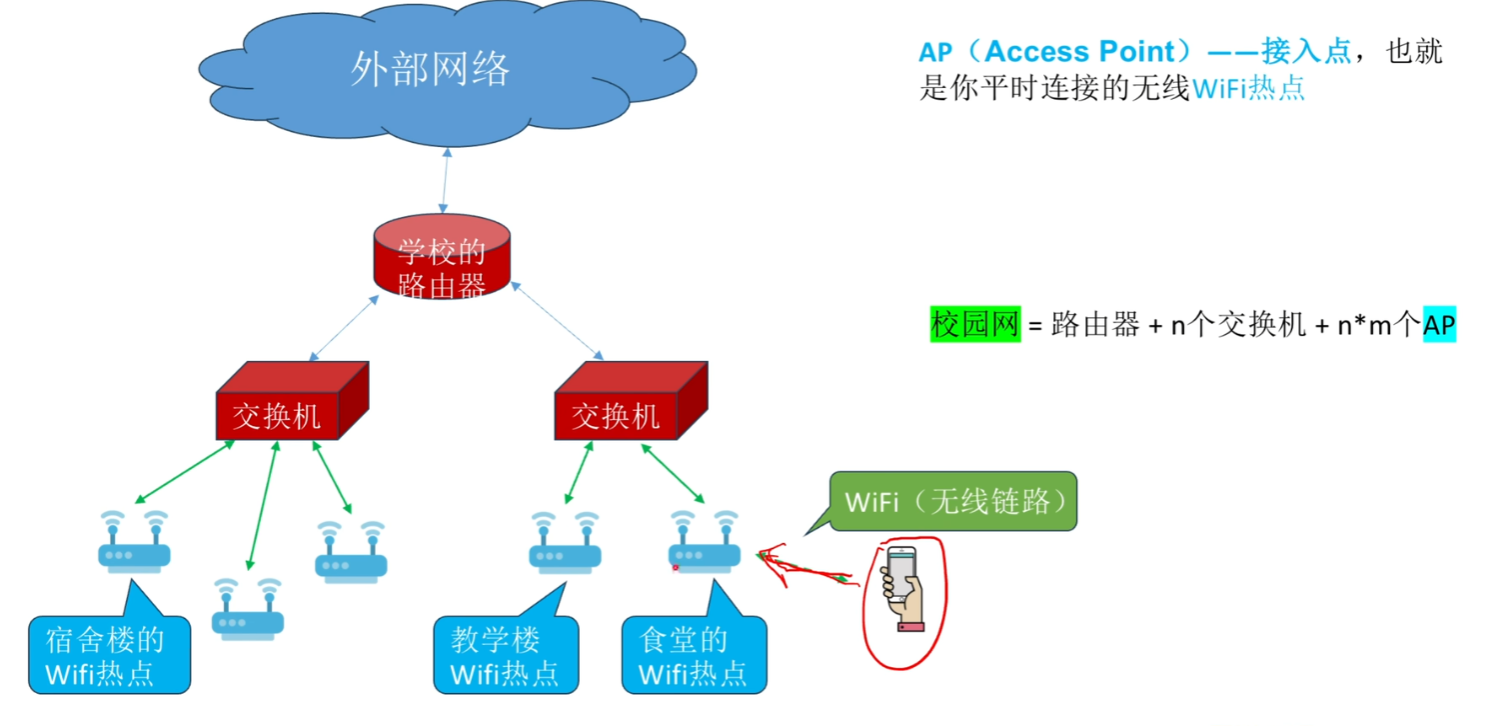

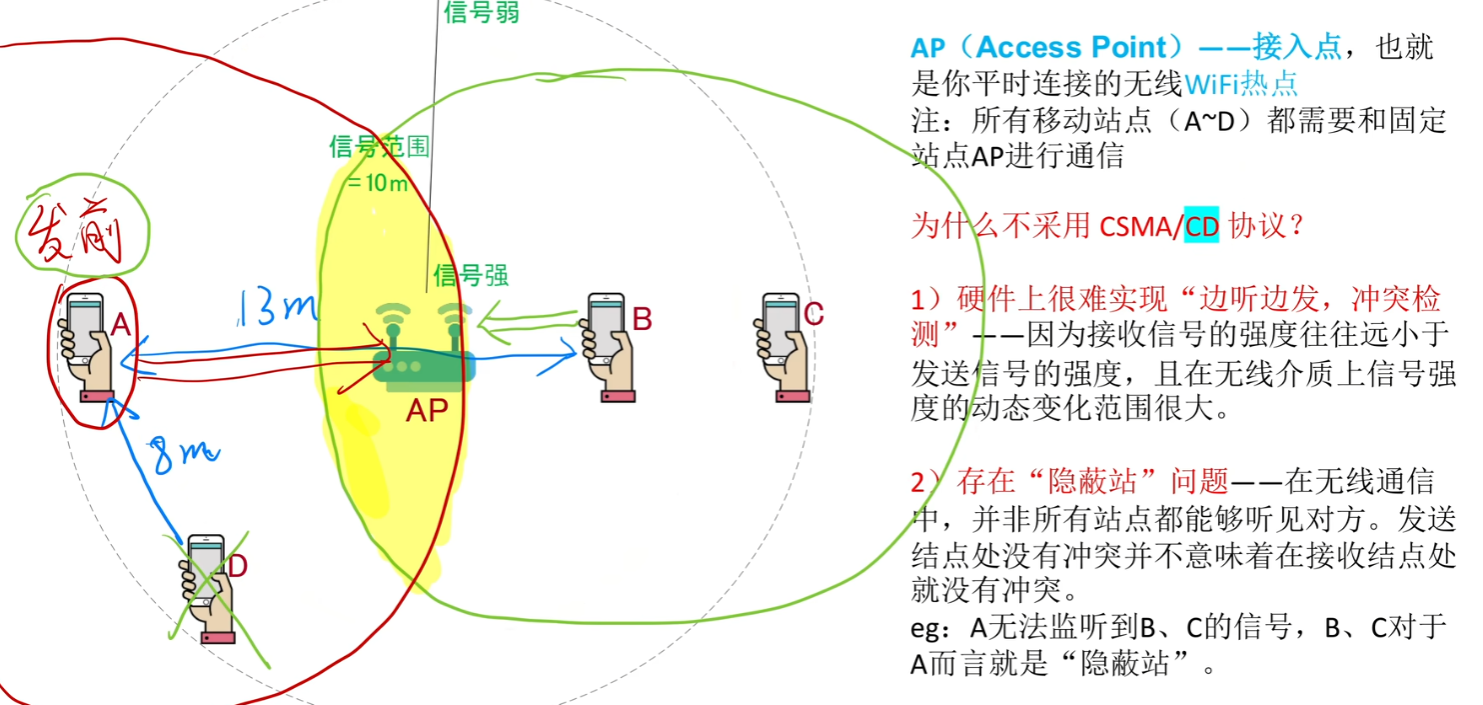

（1）什么是AP？为什么无线不用CSMA/CD？

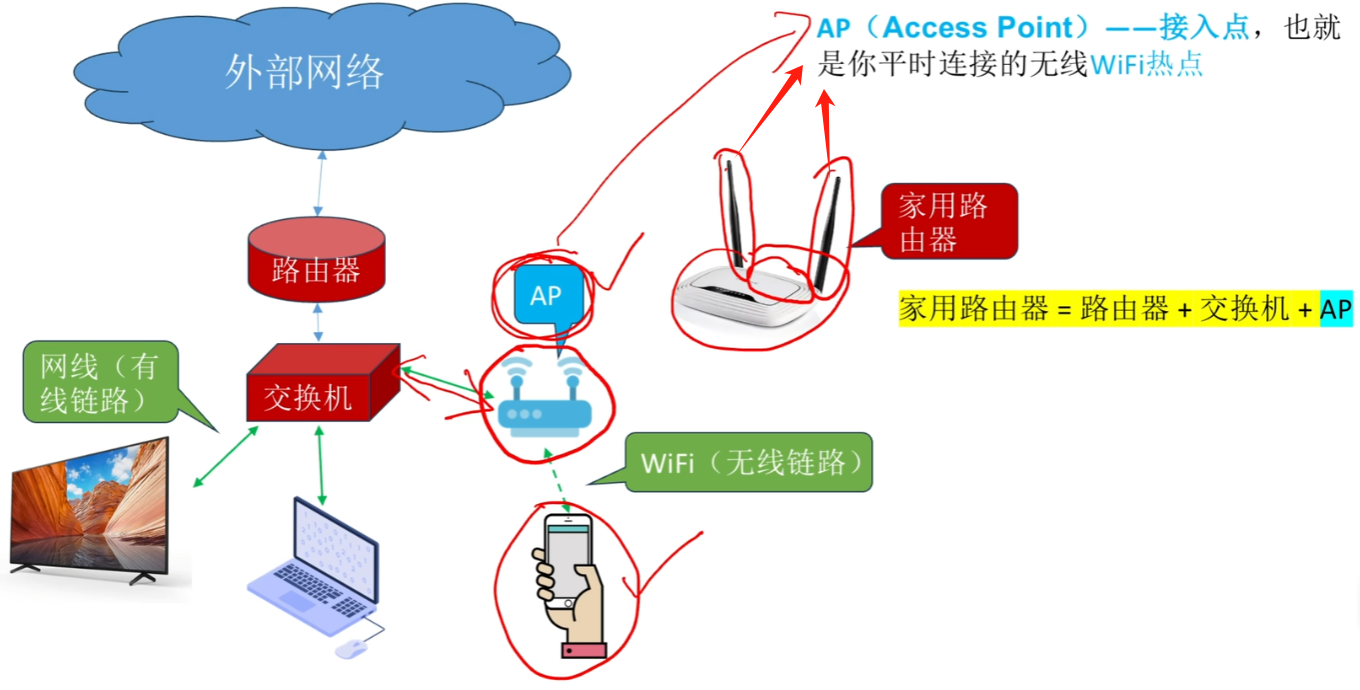

 了解一下就行，考试不考只是为了带入你理解无线网，AP就当成一个路由器的接入点就行

；

；

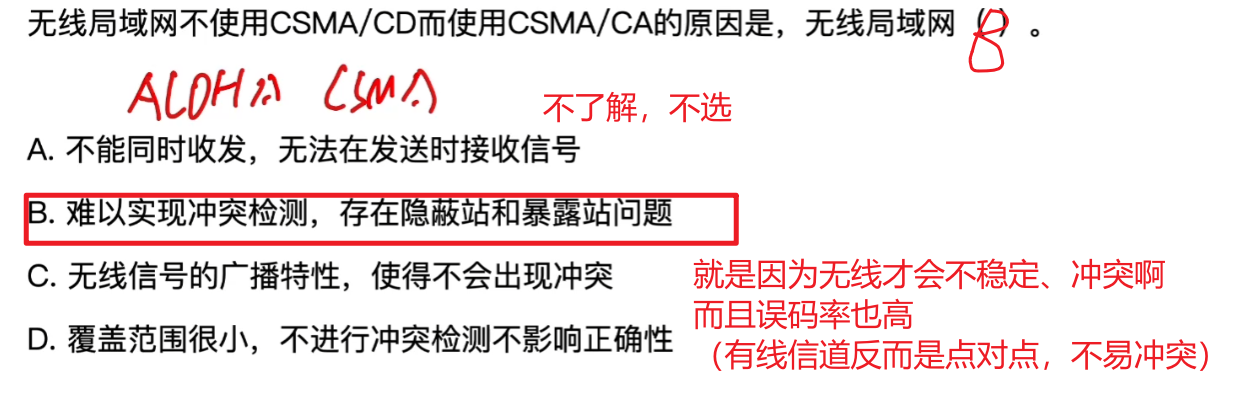

那为什么802.11无线局域网【不能用CSMA/CD】？

• ① 无线信道与有线信道不同，对硬件要求太高
  • 信号在无线信道中进行传输时衰减极快，1个站点【它接收别人的信号强度 << 它发送给别人的信号强度】，就要求碰撞检测设备在一个很大的信号强度范围内检测信号，这对硬件的要求过高

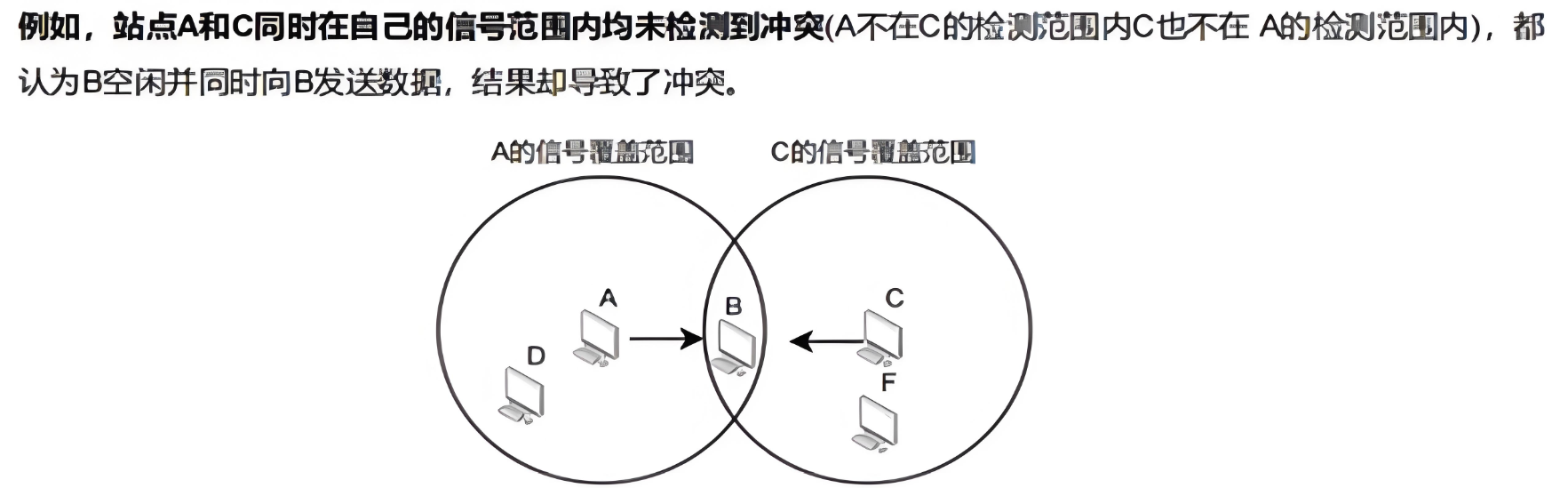

• ② 隐蔽站问题
  • 由于无线信号覆盖范围有限，一个站点往往不能接收到无线局域网中的所有其他站点的信号，就可能会让A检测不到：当它在给B发送信息的时候，同时可能C也在给B发信息

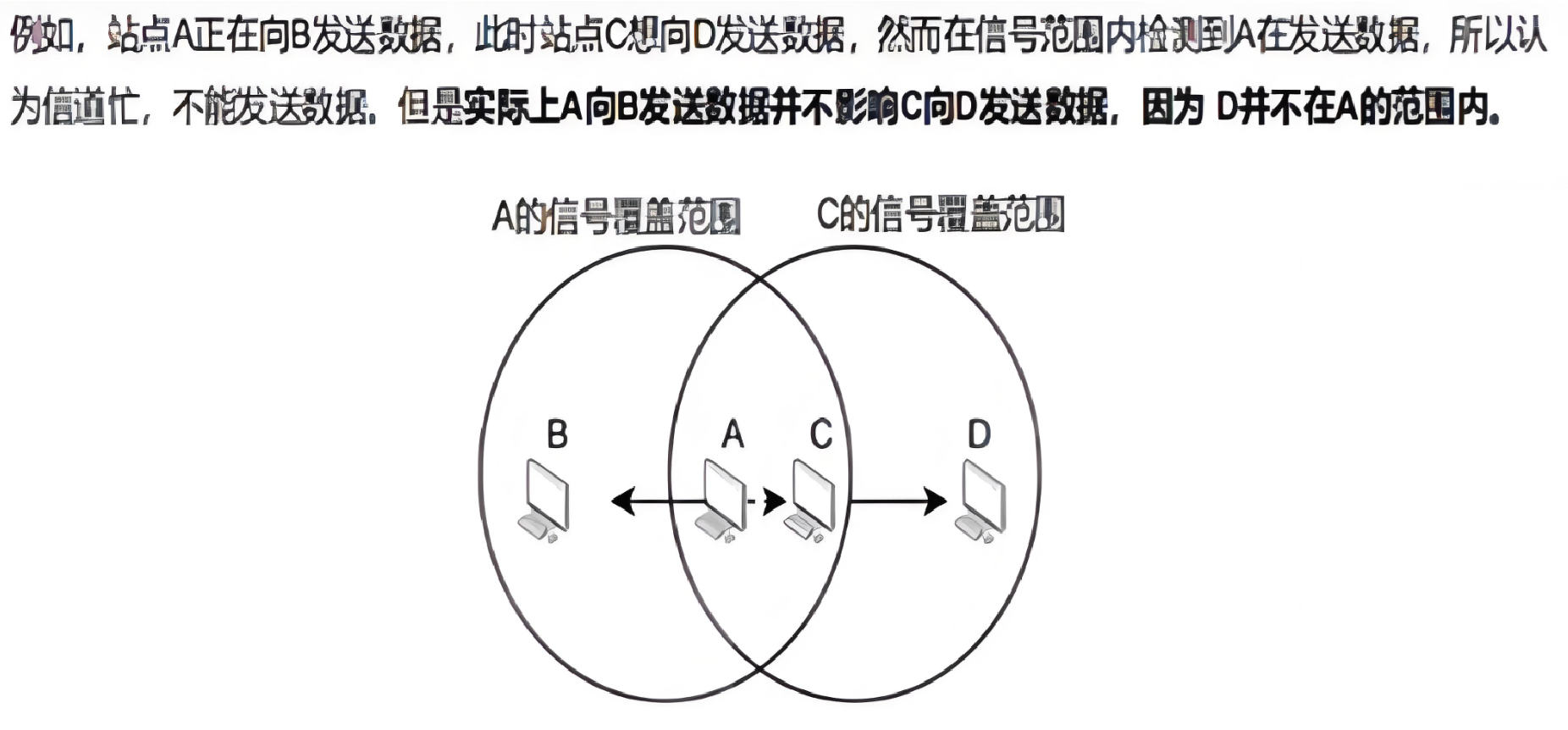

• ③ 暴露站问题
  • 无线局域网与有线网不同，无线局域网是【允许多个站点同时进行通信的】。但是如果用CD碰撞检测，那么本来可以各自独立、互不影响、同时发信息的发送方，会因为互相覆盖了对方的信号范围，而误认为当前信道拥挤不可以发信息

；

（王道这好像遗漏没提 “暴露站” 问题）

（3）CSMA/CA的【ACK机制】、【帧间间隔】

① CSMA/CA 和CSMA/CD 的【目的区别】：

为了解决上面无线网要面对的问题，802.11要求CAMA/CA做出【CA：Collison Avoidance】，也就是CAMA/CA要做的是【碰撞避免】（CAMA/CD的CD：Collison Dectection 是【碰撞检测】）

；

② CSMA/CA使用【ACK确认机制】：

然后要记得：802.11要求CSMA/CA必须采用【ACK确认机制】（因为不可能避免所有的碰撞，并且无线信道误码率较高，所以【ACK确认机制(停止-等待协议)】可以保证数据被正确接收。）

；

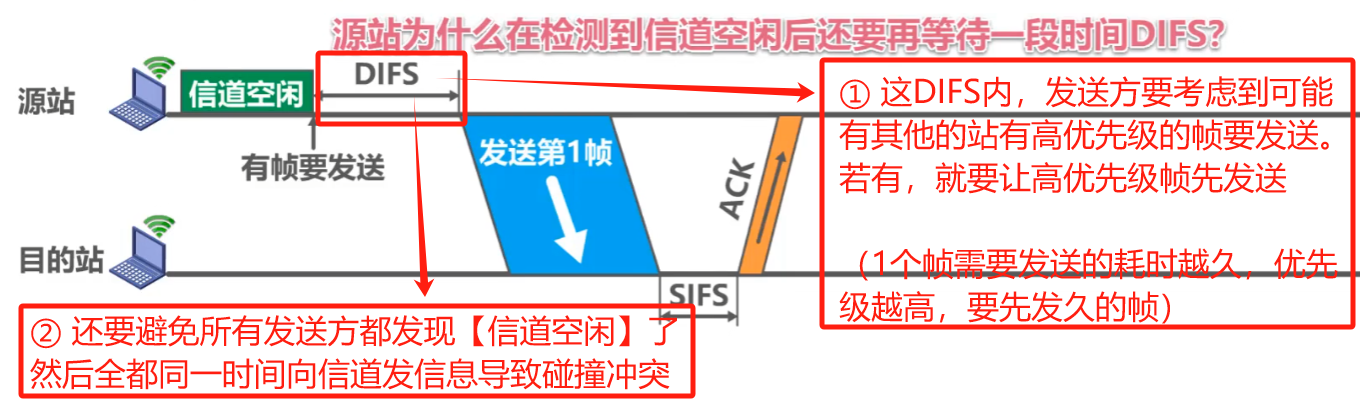

③ 那什么是【帧间间隔】：

就是802.11的CSMA/CA规定了————所有站点必须继续检测到信道空闲后，还不能马上发数据，必须等待【一段时间间隔】才能发送帧

而这个【时间间隔】就叫【帧间间隔 IFS（Inter Frame Space）】

；

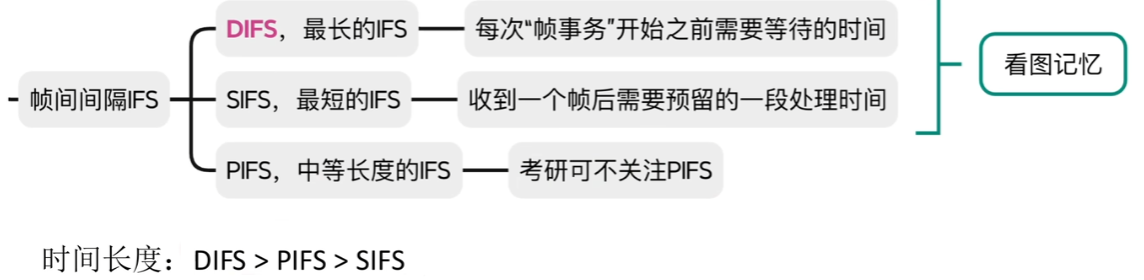

④ 【帧间间隔IFS】分为【3种】：

• 1、DIFS（DFS IFS）：又叫【分布式协调功能帧间间隔】，是【最长的时间间隔】（DIFS是发送方准备【发送数据帧】的时候的帧间间隔，这里包括： “刚准备发送、且信道空闲的时候”、“数据帧有问题需要重传的时候”）

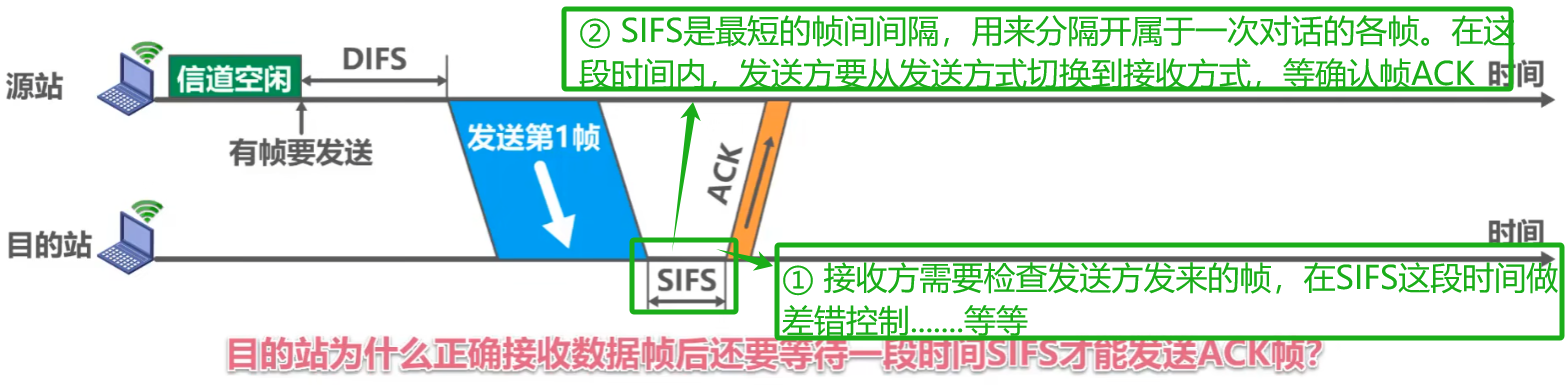

• 2、SIFS（Short IFS）：又叫【短帧间间隔】，是【最短的时间间隔】（作为最短的时间间隔，用来分隔一次对话里的各帧，发送方：要变成接收方来接收确认帧ACK；接收方：要检查发来的数据，进行一些差错检查）
• 3、PIFS（PCF IFS）：又叫【点协调功能帧间间隔】，是【中等长度的时间间隔】（考研不考，所以不用管它是干嘛的）

（4）不考虑 “隐蔽站问题” 的CAMA/CA

解释CAMA/CA的发送机制：

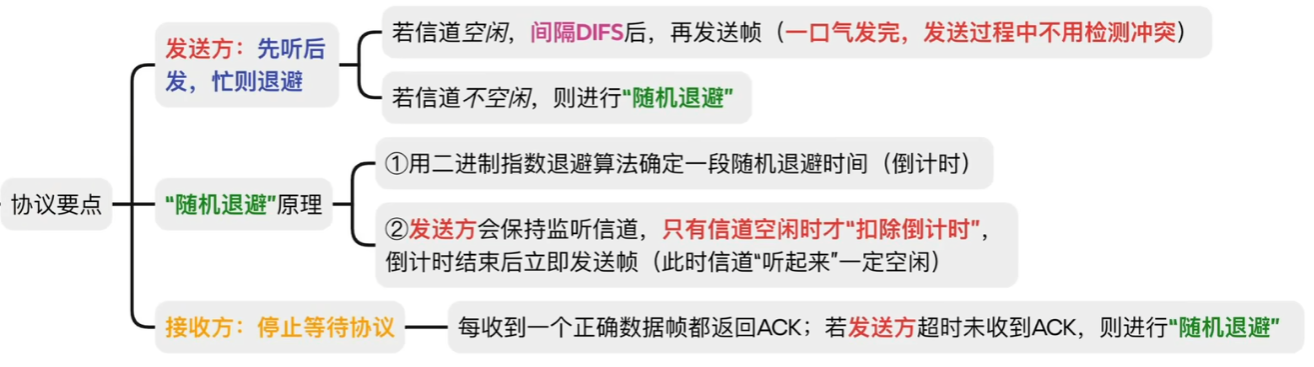

• ① 首先区别于CSMA/CD的是：CAMA/CA是【先听后发，忙则退避】；CSMA/CD是【先听后发，边听边发，冲突停发，随机重发】

• ② CSMA/CA 的 发送机制：

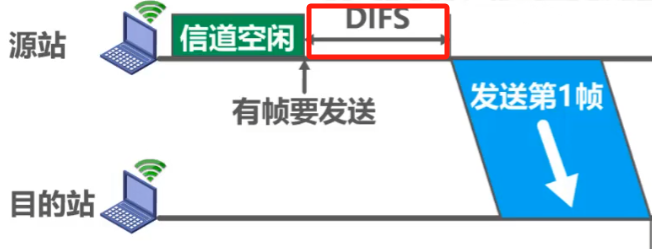

  • 【信道空闲】：等待【DIFS】时间间隔后，再一口气发完帧，发出后中途不再监听（有点类似P坚持CSMA，只不过P坚持是信道空闲后不马上发，选择【概率P】来决定 发 还是 不发）
  • 【信道忙】：进行【退避】，先依旧等待【DIFS】时间间隔后，再等一个【随机时间T】才能发送帧
    • 这个【随机时间T】是使用用【退避算法】求得的

；

；

然后来了解一下【退避算法】：

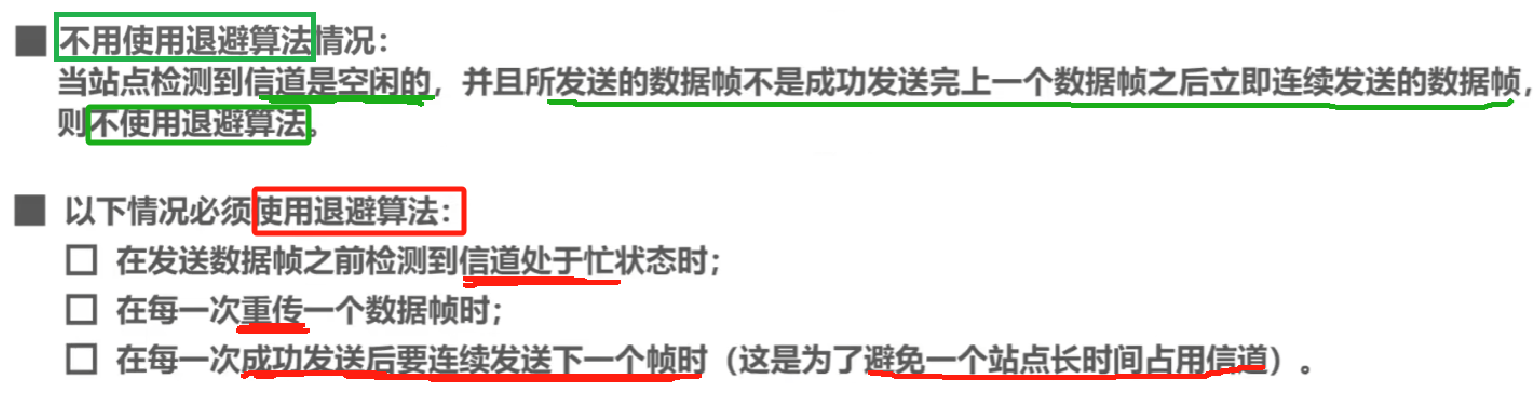

• ① 到底什么时候用【退避算法】？
• ②【退避时间】怎么算？
  • 和CSMA/CD的退避算法计算一模一样！！

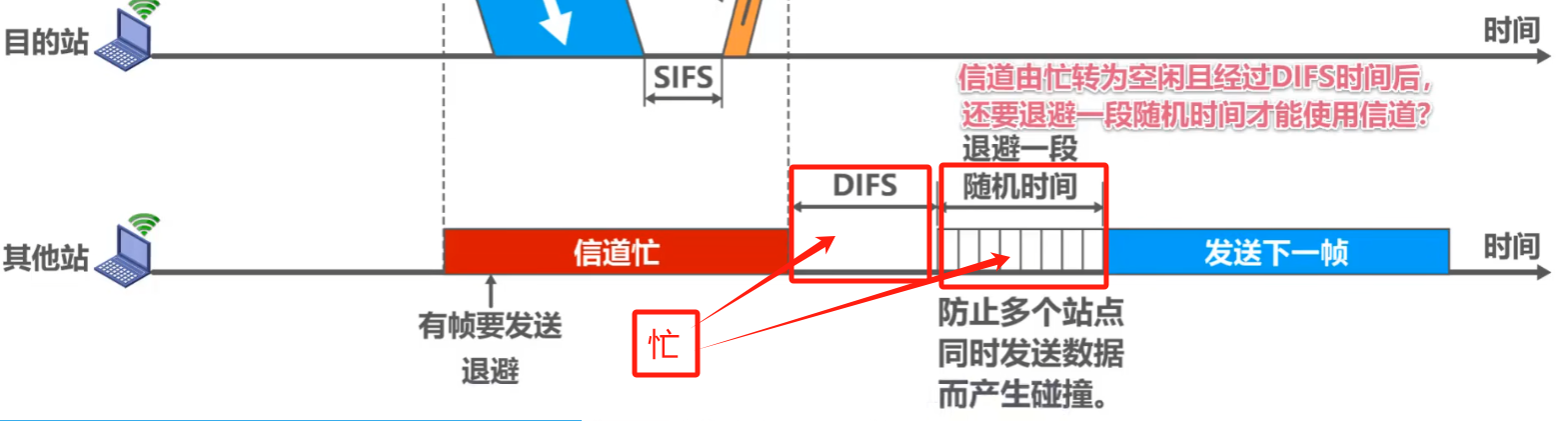

• ③ CSMA/CA具体怎么用【退避时间】

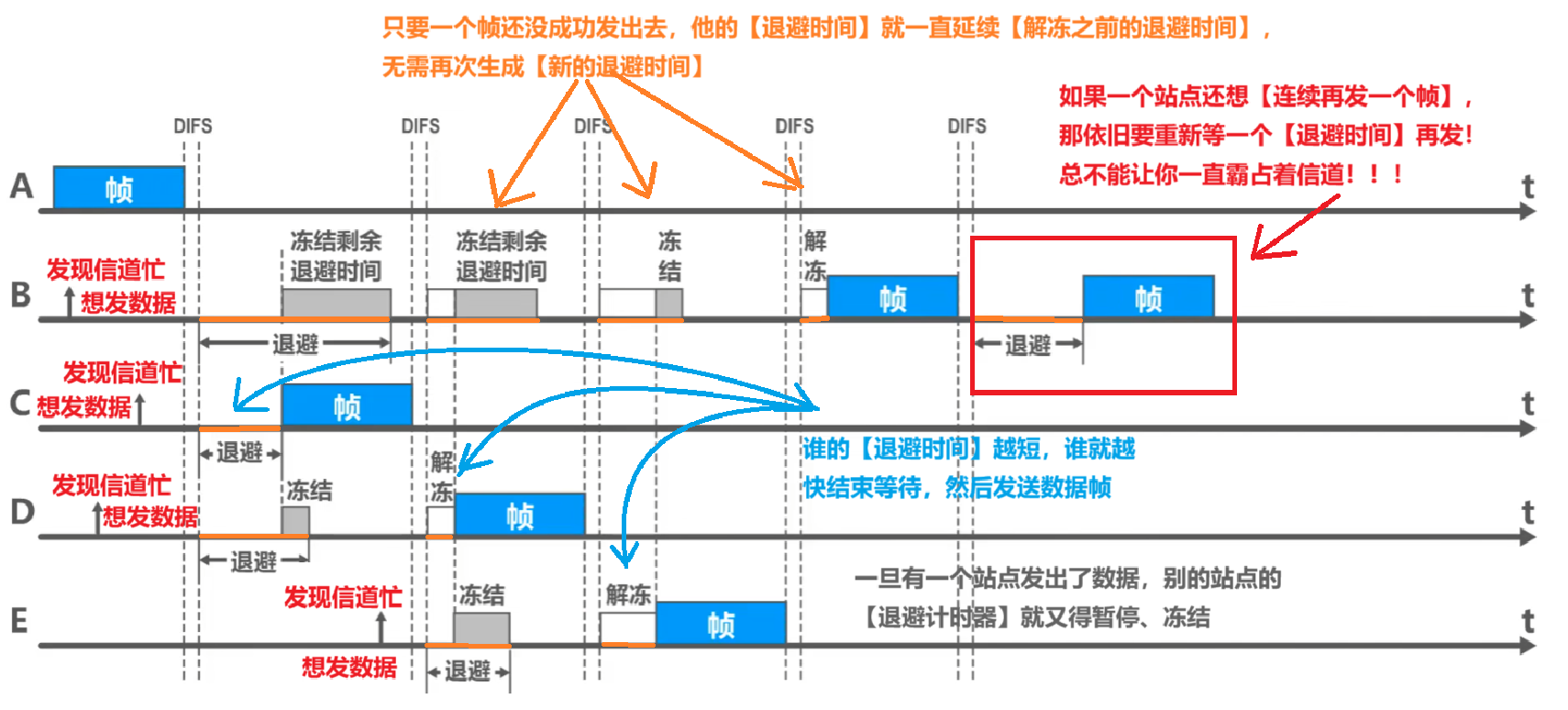

  • 自己看下面的图，主要就这几点：
  • 1、发送前监听，检测到信道在忙的话，就等【信道空闲】后等一个【DIFS】，然后各个站点再等待自己【退避计时器】生成的【退避时间T】
  • 2、【退避时间】最短的站点最先发送，此时信道再次忙了，其他站点的【退避计时器】就【冻结计时】
  • 3、直到下一次信道空闲，又是等一个【DIFS】之后，在上一次的【退避时间】基础上【解冻】，再次倒计时（无需生成一个【新的退避时间】）
  • 4、当一个主机想连续发数据帧的时候，也要重新用【退避计时器】生成【新的退避时间】，以防止一个站点一直霸占信道连续发信息

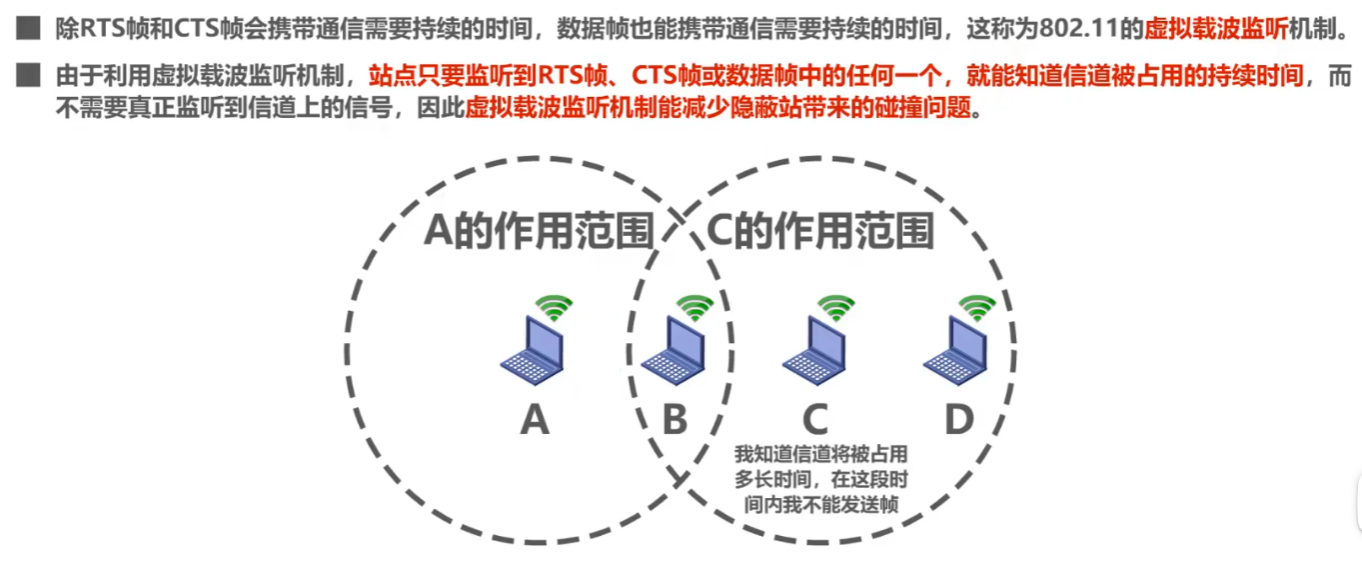

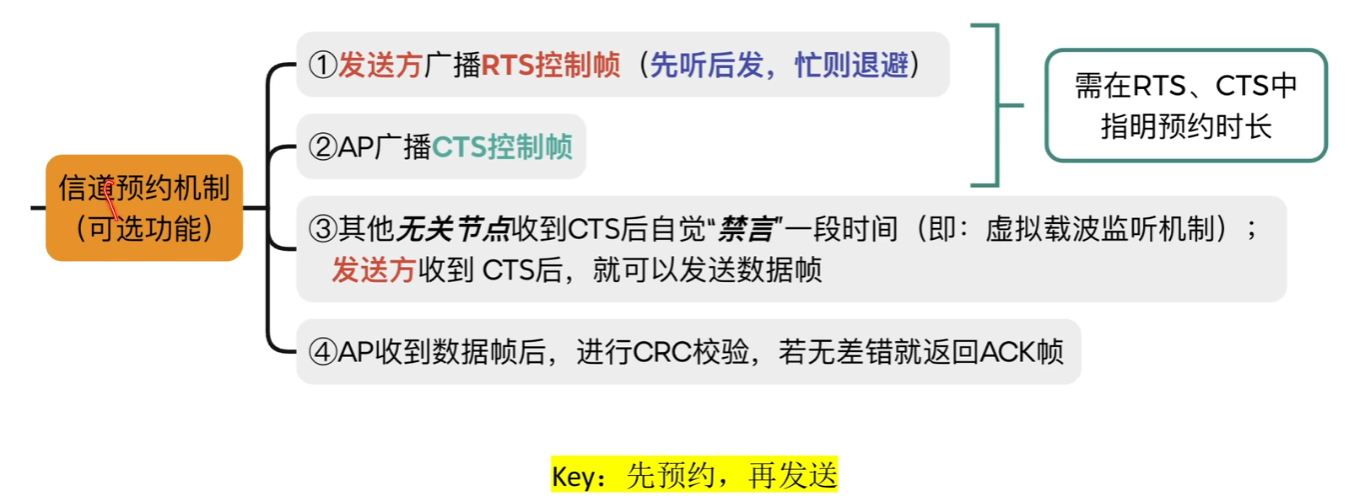

（5）解决“隐蔽站”问题 的CSMA/CA

说人话：

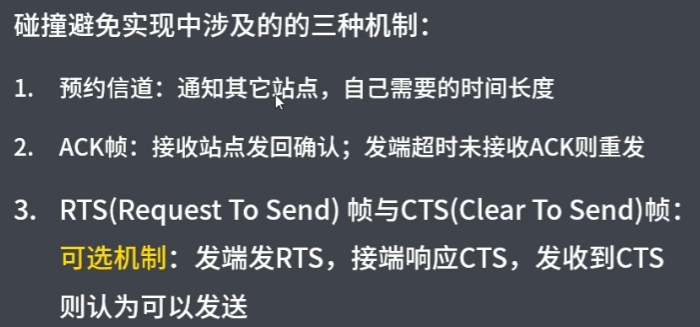

要【解决隐蔽站】问题，简单说只需要加入【预约机制】：

• 做法就是在简单的【数据帧】和【ACK确认帧】基础上又加了2个 “控制帧”：【RTS】和【CTS】
  • 【RTS（Request to Send，请求发送）】
    • 发送方在发数据帧之前，先发这个控制帧【RTS】，申请整个信道的 “预约使用权”，告知整个信道 “老子要发消息了”
    • 它包括了【源地址】【目的地址】【这次通信所需持续时间】
    • （你就当成和发送方的【普通数据帧】一样就行，只不过只在正式发数据之前发）
  • 【CTS（Clear to Send，允许发送）】
    • 接收方在收到【RTS】后，如果信道空闲允许发送方使用信道，那么久返回【CTS】
    • 它也包括了【源地址】【目的地址】【这次通信所需持续时间】
    • （你就当成和接收方的【ACK确认帧】一样就行，只不过只在正式发数据之前发）

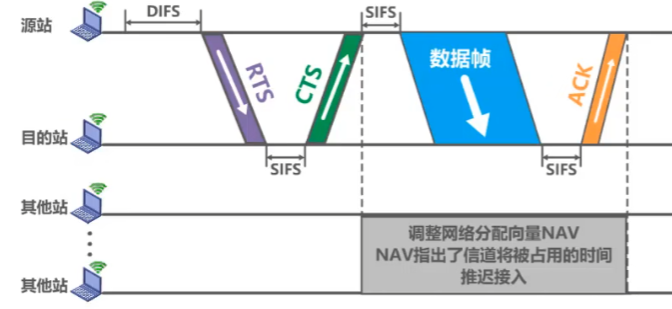

  • 发【RTS】之前和发【数据帧】一样要等一个【DIFS】才能发；发【CTS】和发【ACK确认帧】一样要等一个【SIFS】才能发，但是当发送方收到【CTS】之后不用再等一个【DIFS】，而是等一个【SIFS】就可以发【数据帧】了
  • 再说一遍！！！！加入了【预约机制】的CSMA/CA中，只有第一次发【RTC】要等【DIFS】，后面发数据都只用等一个【SIFS】就行了！！！！！！！！

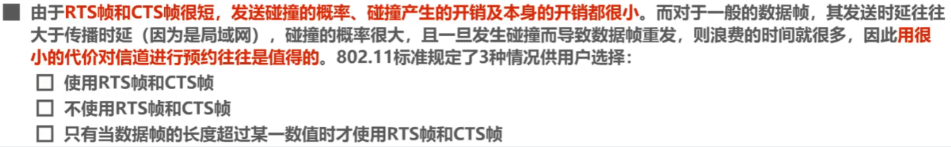

注意

；

；

；

；

总结CSMA/CA的完整发送机制

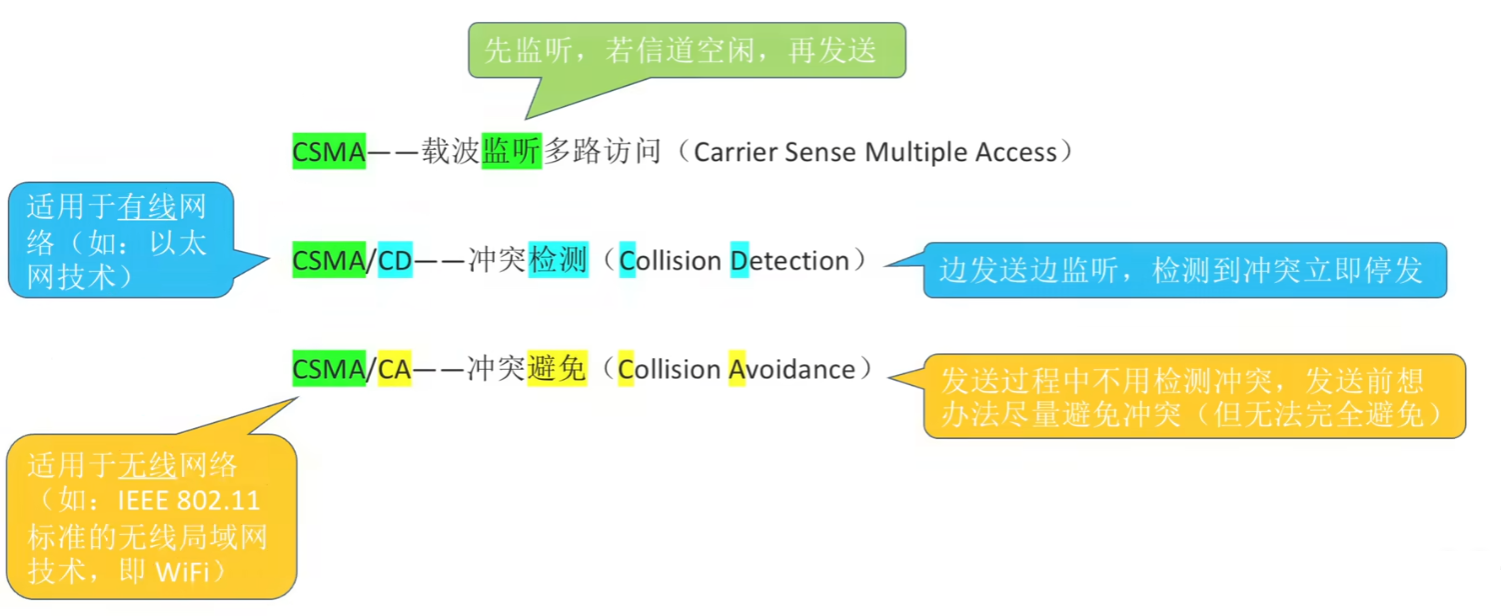

5、总结CSMA几大协议

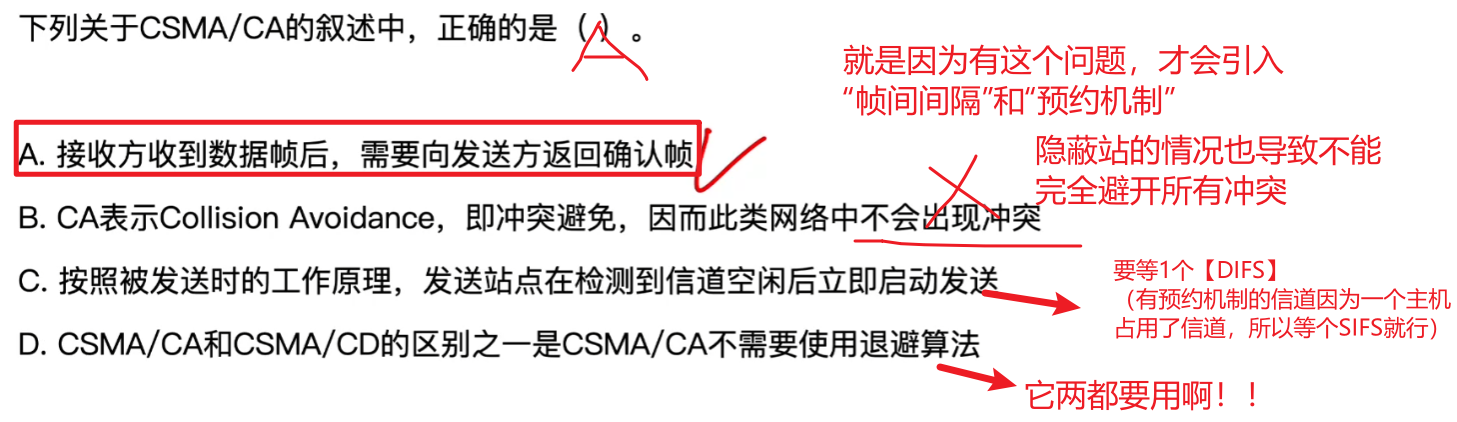

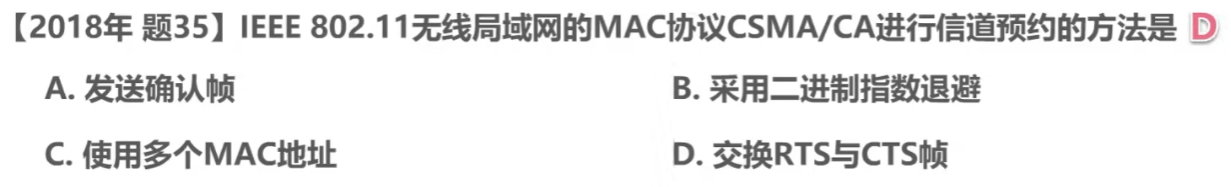

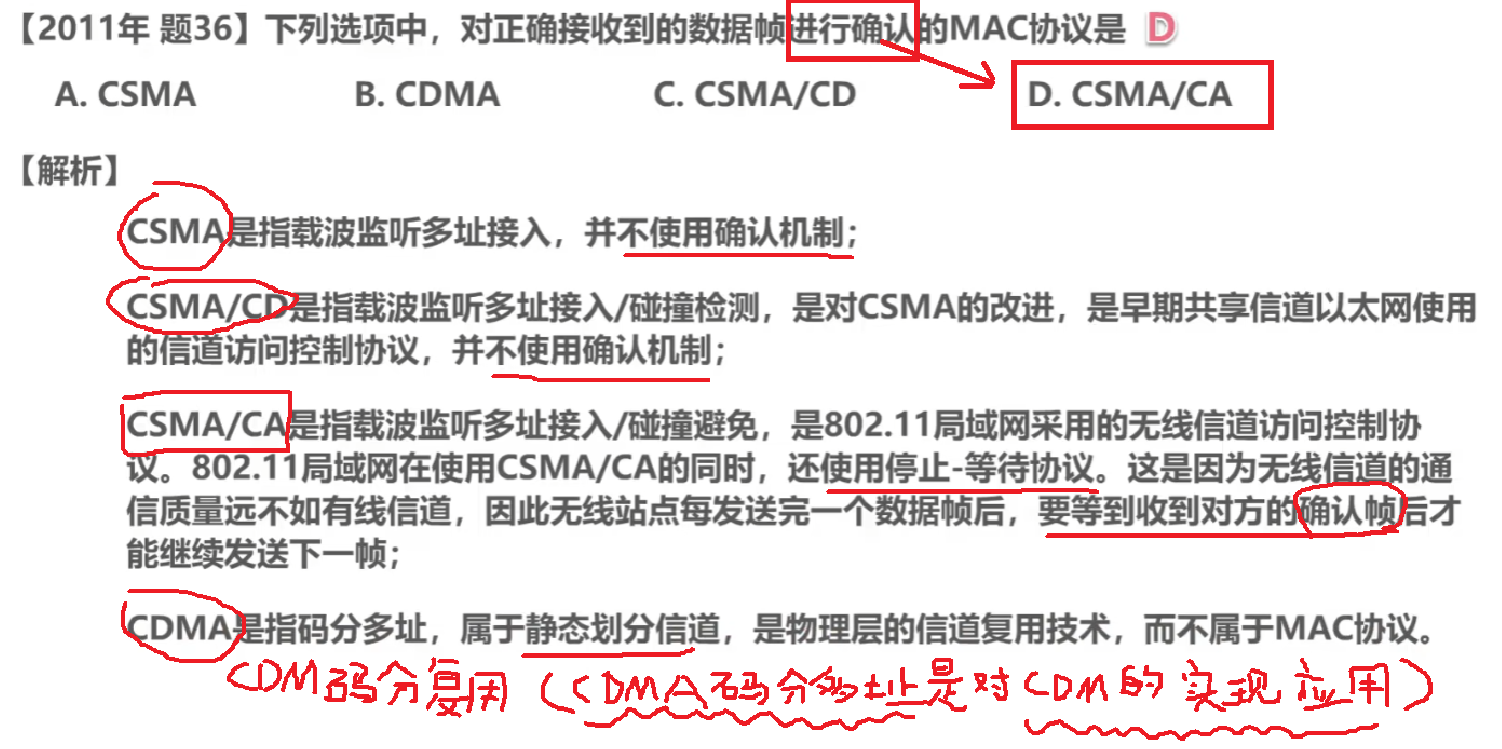

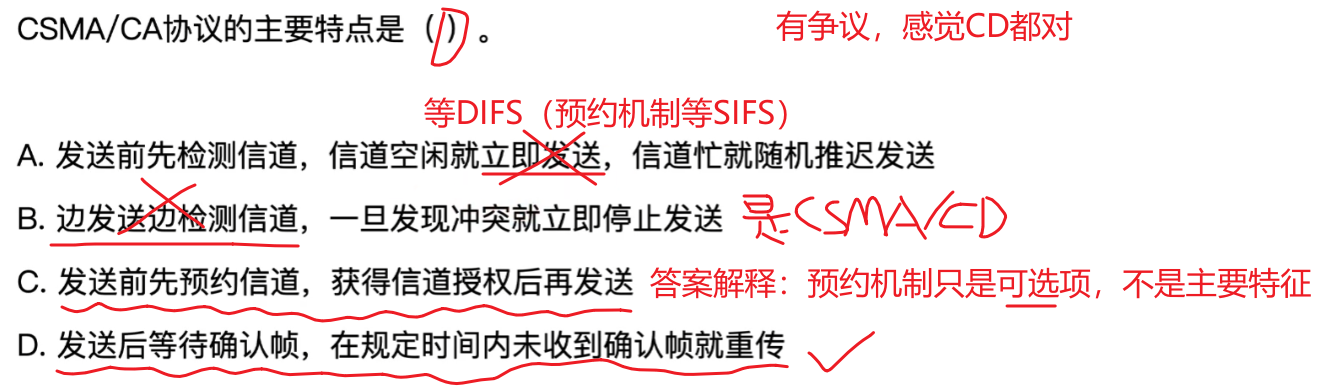

6、例题

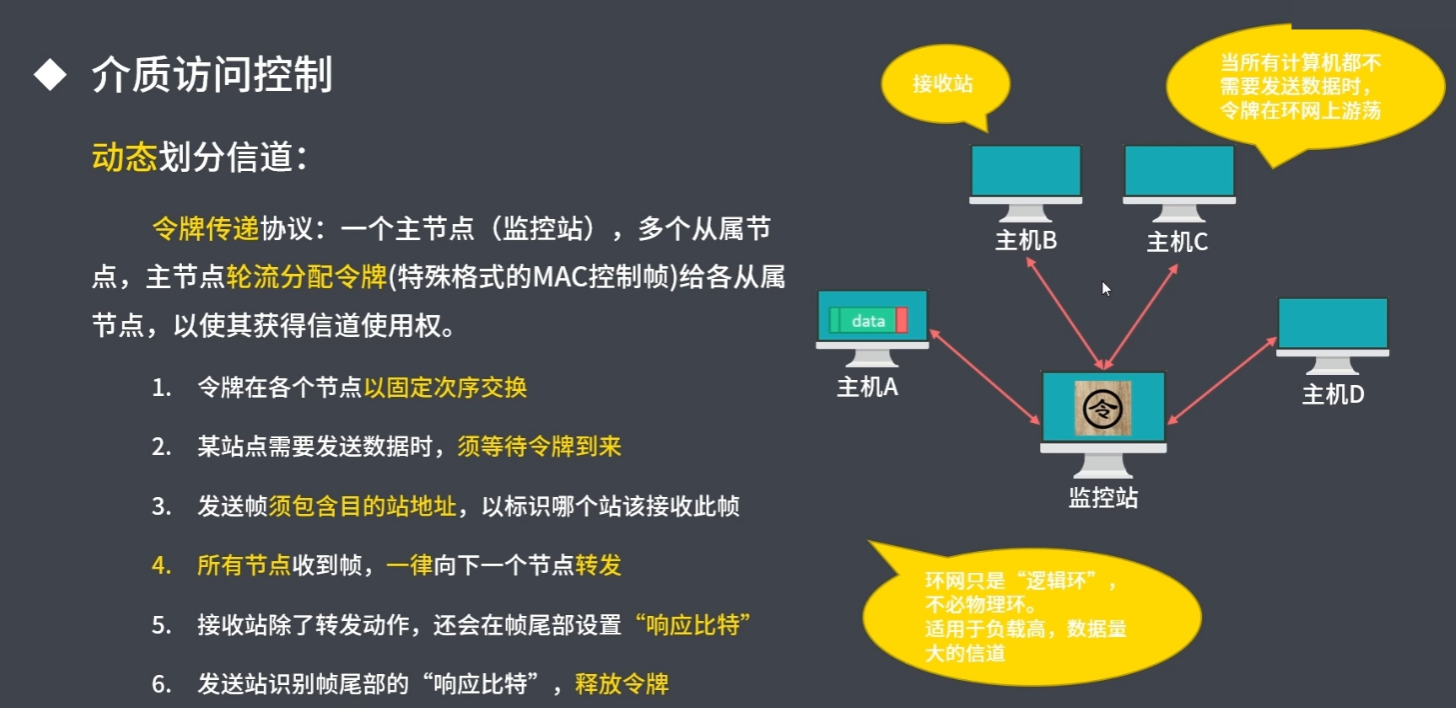

四、令牌传递协议（非重点）

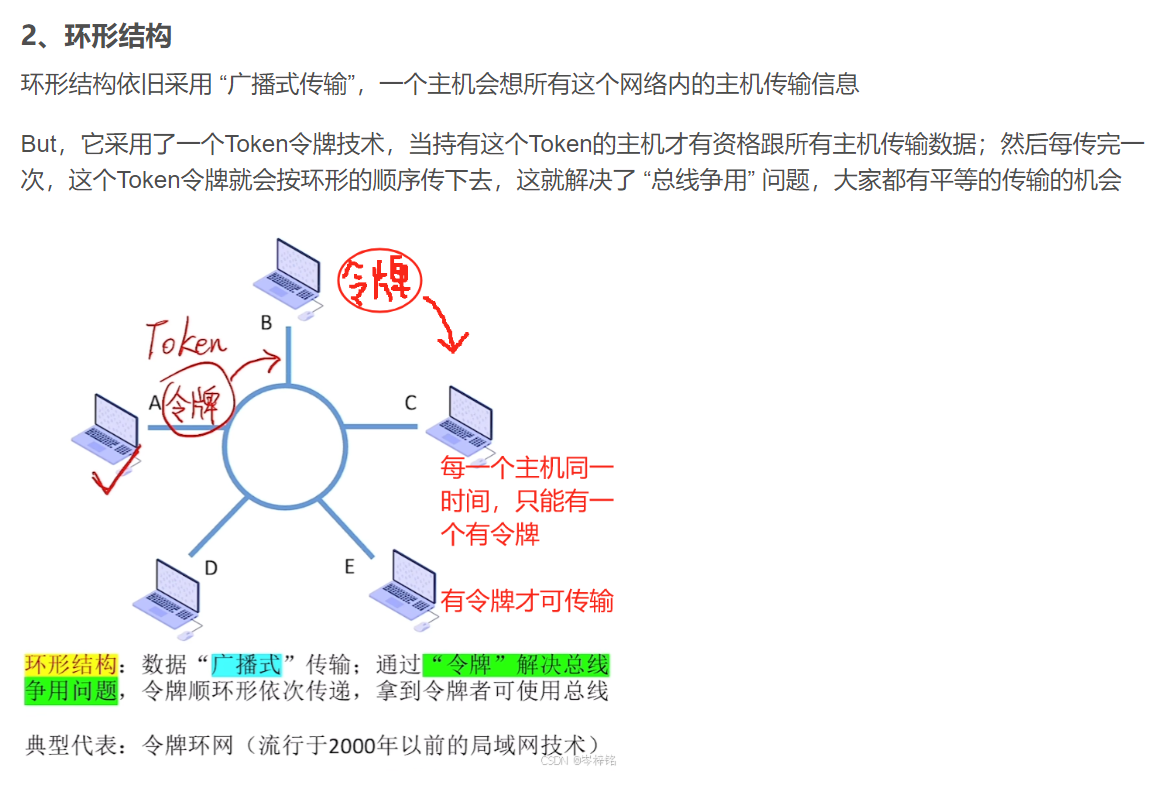

1、回顾拓扑结构

我们在最前面《计算机网络分类》里的【拓扑结构】曾经提到过

        它是【环状结构】，不存在【总线争用冲突问题】（解决了以太网总线型结构的总线冲突问题）

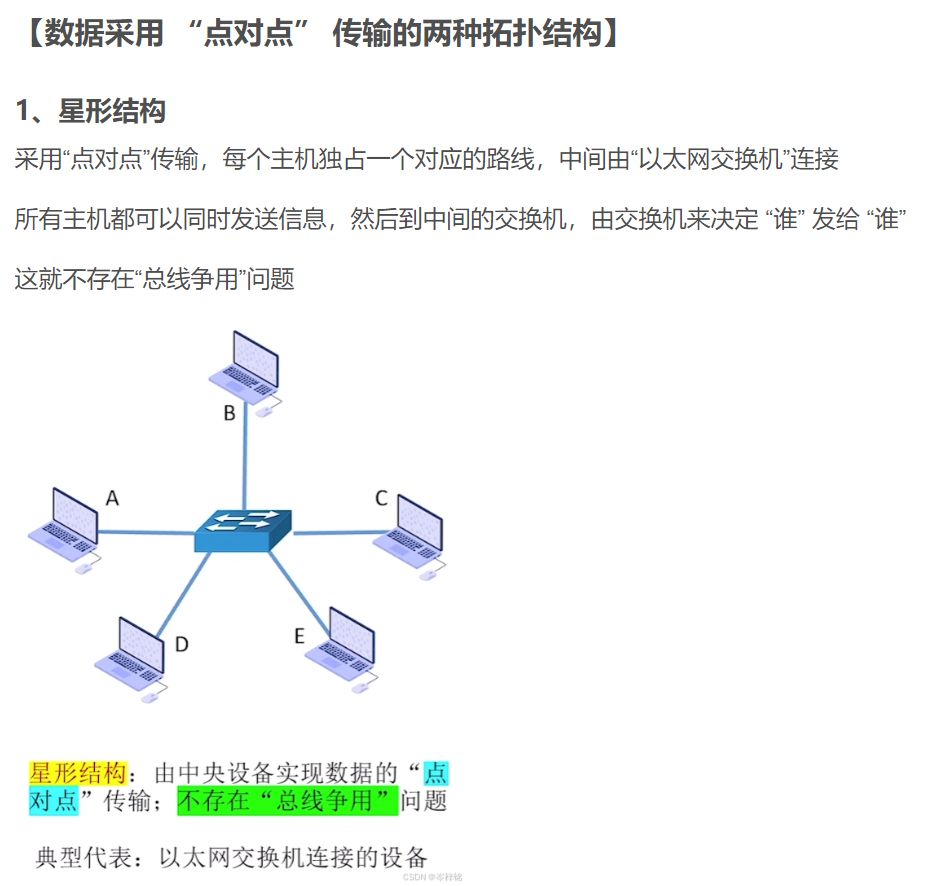

        而后期，这个技术被【星型结构】的【以太网交换机】所淘汰（以太网升级了，星型结构卷土重来！）

2、简单记住几个特性

• 1、所有站点【公平轮流获得令牌权限】，同一时刻只有一个节点可以单向传送数据！！【不存在冲突】！！！

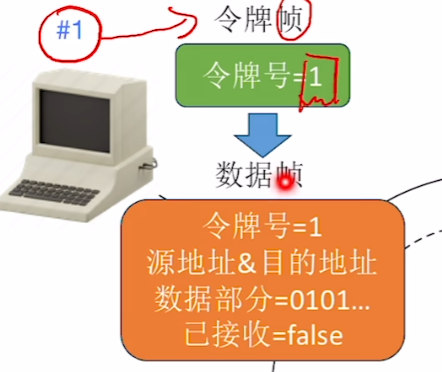

• 2、【有权限发数据】的站点，拿到令牌后可以发送数据帧，具体是【令牌帧】变成【数据帧】，并带有令牌号、源地址、目的地址......等

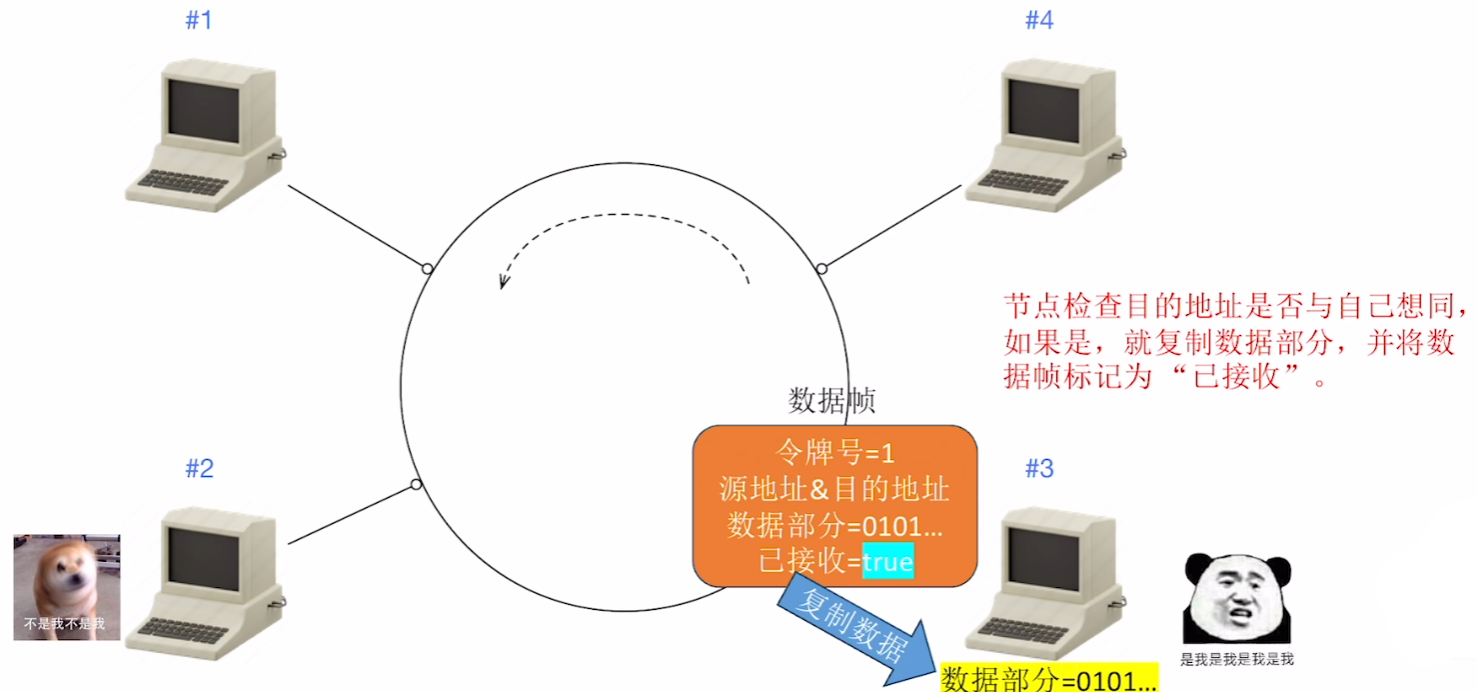

• 3、其他接收方拿到后，检查【目的地址】，不是自己就传给下一个；是自己就在【帧尾】加上已接收的【响应数据】，最终传回到【发送方】（如果经过差错控制发现有错，也可以不设置响应数据，等传回去后【发送方】发现帧尾【响应数据】没变，就自动重传数据）

• 4、发送方有限制【重传次数】，到了一定次数就不给发了；【成功发送完一个数据帧】之后也不给发了（就是为了公平，不能让你一个人霸占令牌权限这么久）

• 5、发送方发完数据后要生成【新的令牌】，给下一个人用！！！

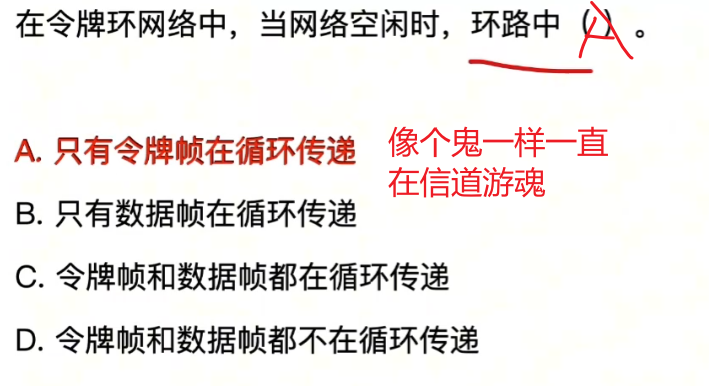

• 6、大家都没数据发的时候，信道空闲，令牌依旧【循环传递】，像个“幽魂”一样绕信道游荡

• 7、令牌环网的数据发送时间是有规律、可以计算的：
  • 一个【可以发数据的站点】的总共发送数据的耗时应该是：拿到令牌后【该令牌在这个站点被分析处理的时间】+ 数据帧发送出去后【数据帧在链路上传播并回到自己站点的时间】

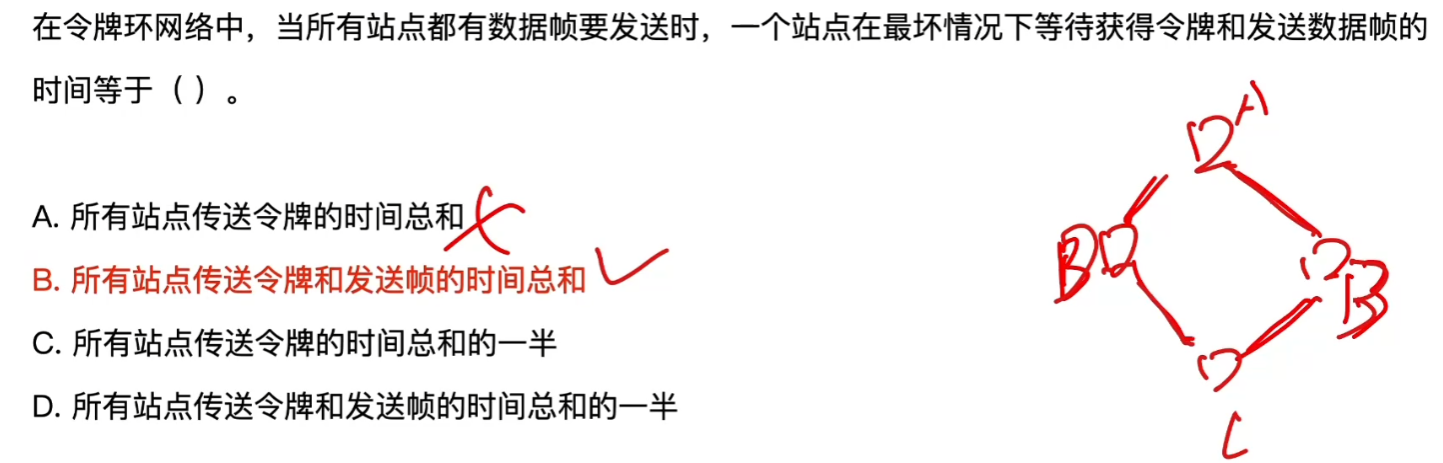

  • 那么一个站点【可以发数据】的 “最坏最久的情况” 是：【所有站点】的【传送令牌】+【数据帧传播】时间总和

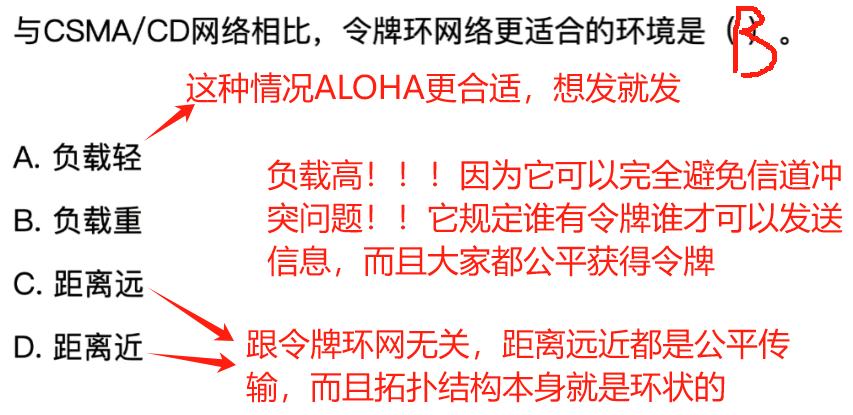

• 8、这种强制公平分配的方式更适合【负载高】的网络（你们都要抢网络信道，但令牌环网只给每个人公平使用，而且仅支持单向半双工通信，不会导致冲突！！）

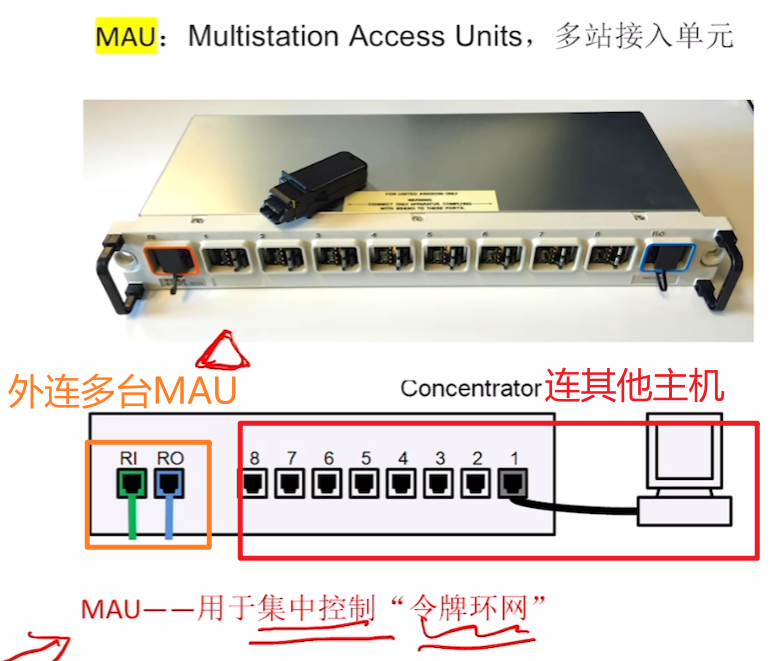

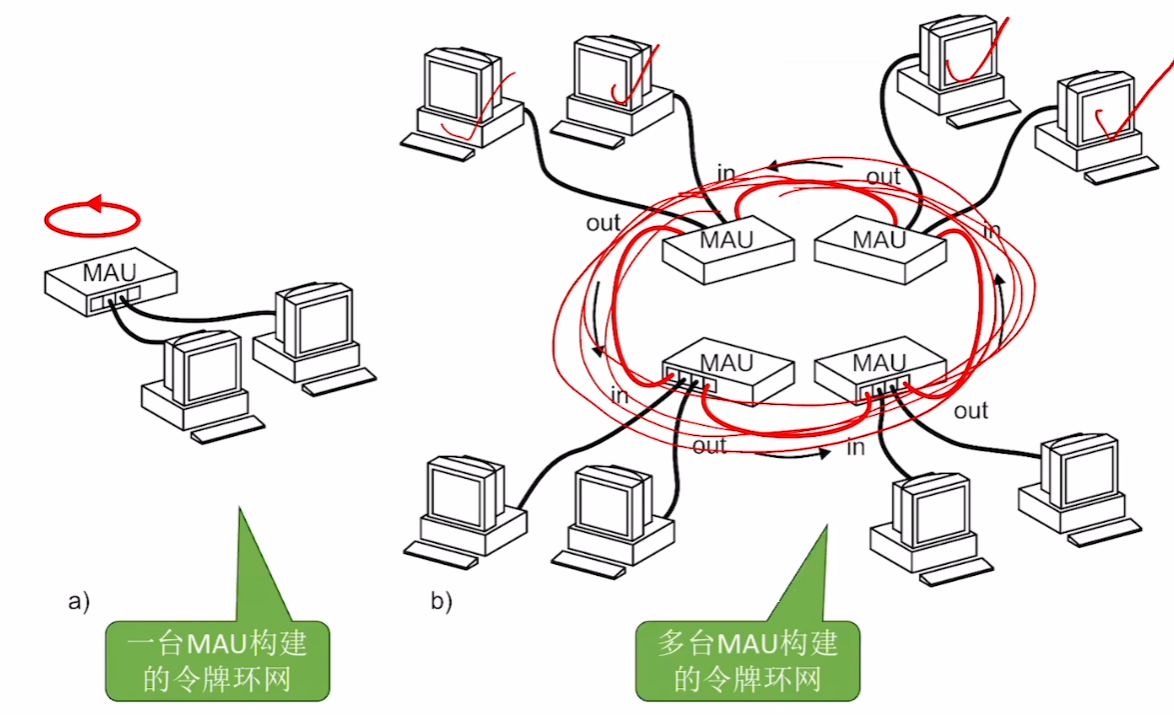

3、【MAU】令牌环网设备

MAU就是令牌环网的【中心管控设备】，由他来分配令牌、并且给多个主机分配唯一的编号

一台MAU除了连局域网内的主机以外，还可以连别的MAU，组成一个更大的局域网

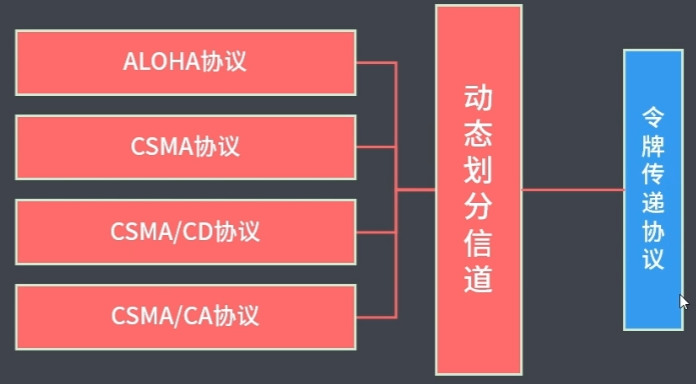

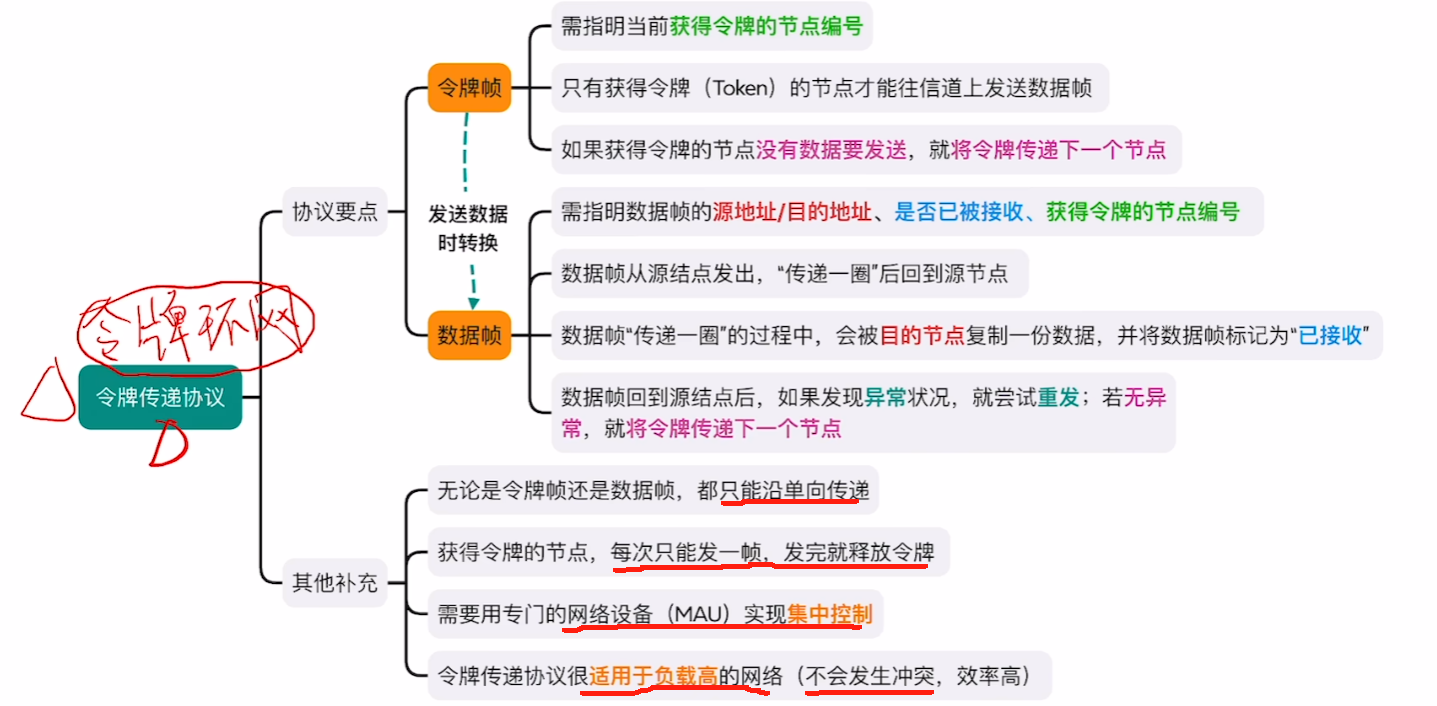

4、总结

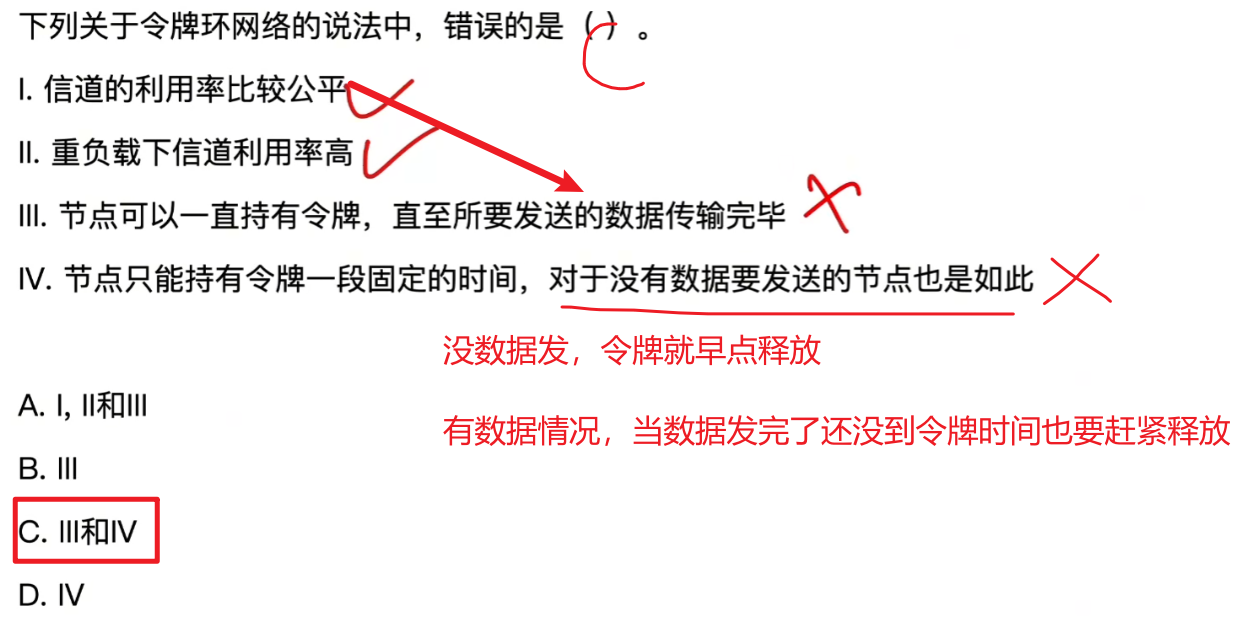

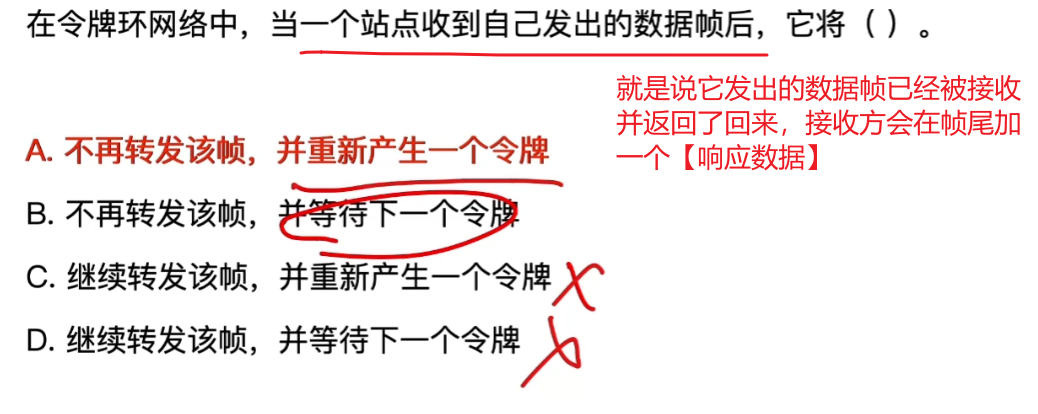

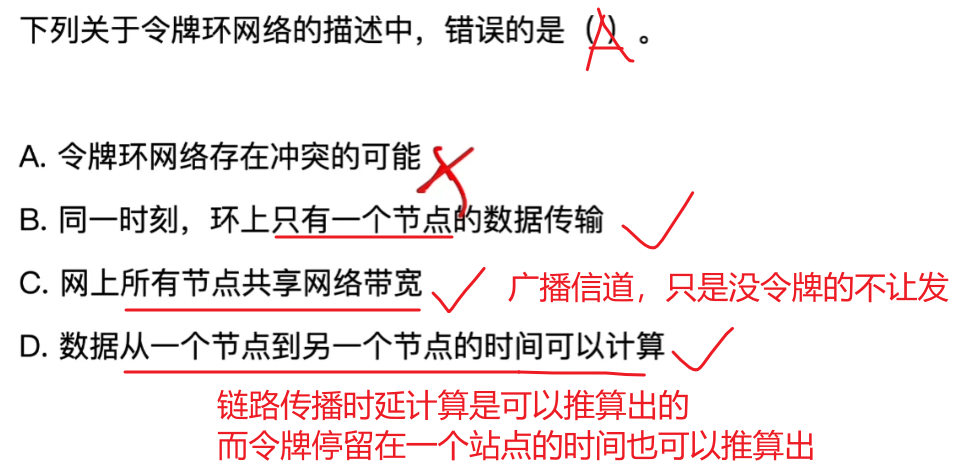

5、例题



五、大总结

补充

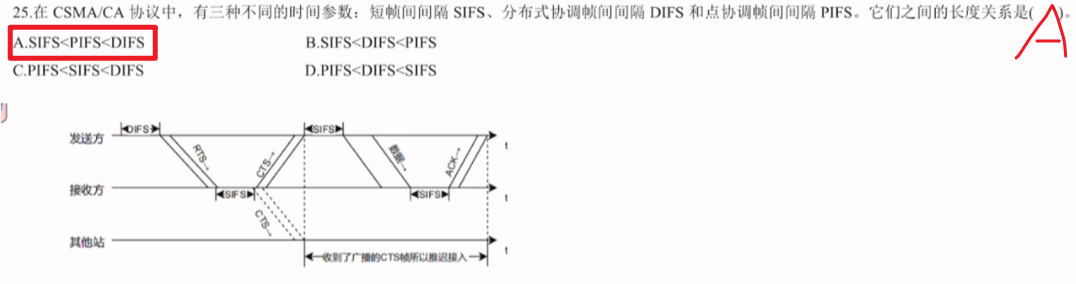

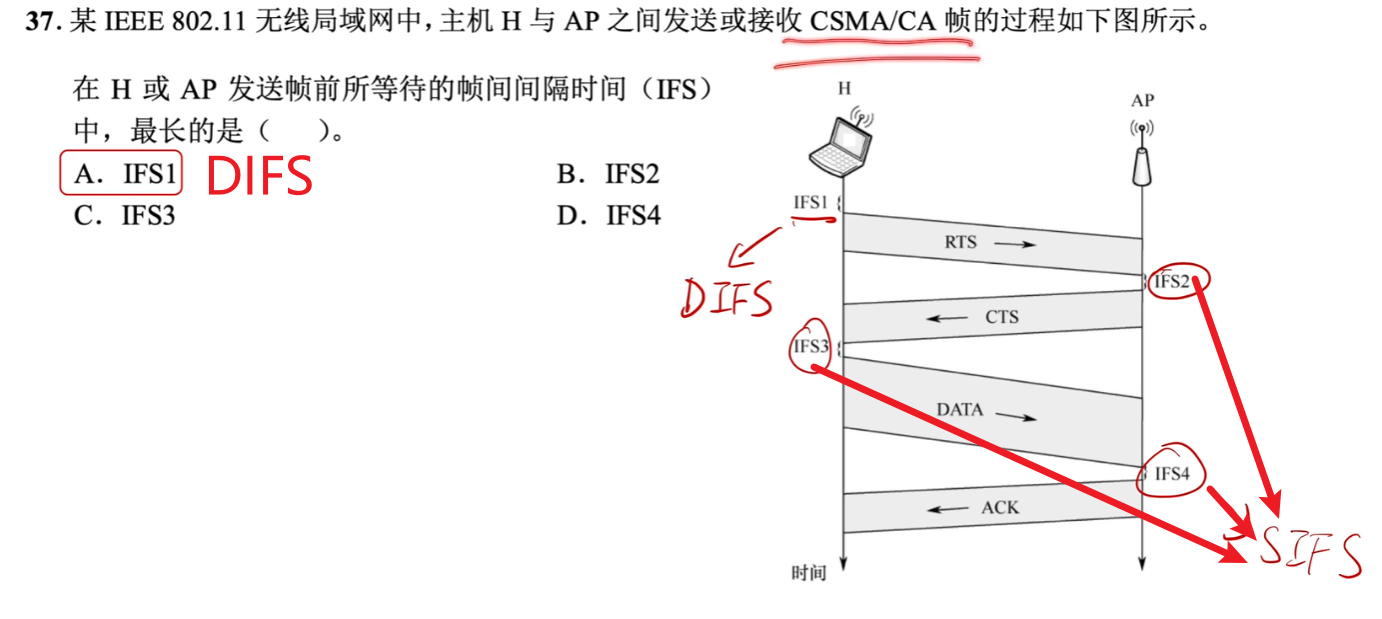

王道这一章后面最难的两个真题选择题，这里特地提出来

（这一题可以放大来看，因为我笔记写得太密集了）

；

；

这一题先回顾之前的知识点
