EH3810-518E-2911长按1秒开关机芯片技术解析与应用指南

一、核心功能与工作原理

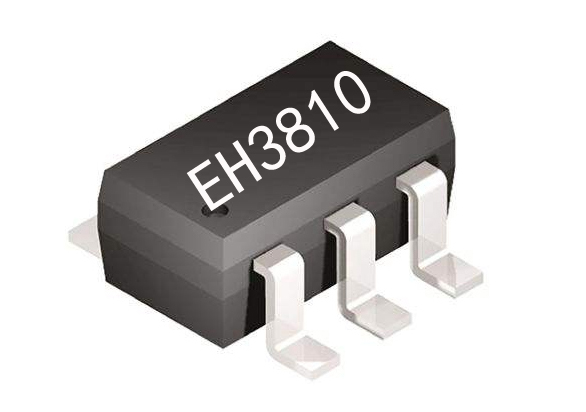

该芯片采用SOT23-6超小封装，专为低功耗场景设计，工作电压覆盖DC2.0V-3.6V，静态电流仅5μA，适用于小家电、手持设备及消费电子。其核心功能为： 1. **双路电平控制**： - 初始状态：OUTH输出低电平（0V），OUTL输出高电平（VDD）。 - 长按1秒触发开关机：OUTH翻转为高电平（VDD），OUTL降为低电平（0V）；再次长按1秒恢复初始状态。 2. **抗干扰设计**：通过1秒延时判定有效操作，避免误触导致系统异常。

二、电气参数深度分析

在VDD=3.0V、TA=25℃条件下，关键参数如下： - **功耗特性**：工作电流5μA，驱动能力达14mA（低电平）/6mA（高电平），满足多数低负载设备需求。 - **可靠性指标**： - 耐压范围2.2V-5V，支持电压波动场景； - 工作温度-20℃~+85℃，适应严苛环境； - 极限电流50mA（VDD/GND端），提供过载保护冗余。

三、典型应用场景与设计建议

1. **便携设备电源管理**： - 例：蓝牙耳机充电仓中，通过长按控制主控供电，OUTH连接PMIC使能引脚，OUTL驱动LED状态指示灯。 - 设计要点：建议在VDD端并联10μF电容以抑制电源噪声。

2. **小家电控制模块**： - 如电动牙刷的开关机逻辑，搭配MCU实现长按唤醒+短按功能切换。需注意PCB布局时，开关信号走线远离高频信号源。

3. **低功耗优化技巧**： - 若系统待机功耗敏感，可串联100kΩ电阻限制开关路径电流，进一步降低整体功耗。

四、故障排查与注意事项

- **异常锁定**：若芯片无响应，首先检查VDD是否低于2.0V，或负载电流超过驱动能力（建议预留20%余量）。 - **EMC问题**：长按失效时，可在开关引脚添加0.1μF陶瓷电容滤波。 - **焊接工艺**：SOT23-6封装需控制回流焊温度曲线，峰值温度建议≤260℃（10s内）。

五、进阶开发潜力** 通过外置MOS管扩流，可驱动更高功率负载（如电机），此时需将芯片输出作为MOS栅极控制信号，并加入续流二极管保护电路。

该芯片以极致精简的外围电路实现可靠开关机逻辑，是空间受限与低功耗设计的理想选择。开发者应充分利用其宽电压、高ESD耐受（HBM≥2kV）特性，优化终端产品体验
