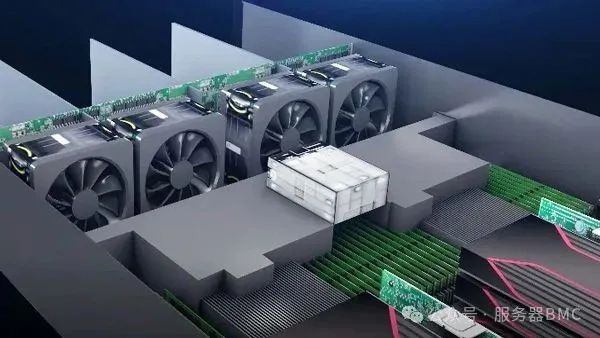

炎炎夏日，坐在桌子前就流汗，拼夕夕9.9元包邮的小风扇离不开手。但好景不长，上周被孩子摔坏了。本着勤俭持家的优良传统，利用周末时间拆开小风扇，反而修好了。看着9.9的小风扇做工粗糙、用料简单，我想到了服务器风扇。服务器的风扇控制也是BMC功能之一。

  服务器的风扇大多数是直流电机控制，通过PWM信号来控制风扇的转速。一般有以下几种：

1. 3线式接口：3线式接口包含了电源线（+12V）、地线（GND）和信号线（PWM）。这种接口类型的风扇可以通过控制信号线来调整风扇的转速。最简单的方式，信号线也最少。

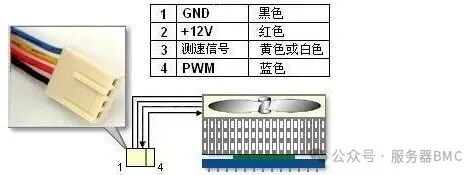

2. 4线式接口：PWM信号是输出控制风扇的，但实际无法知道风扇的状态。这就出现了4线式接口，包含了电源线、地线和信号线，另外还加入了一根传感器线（TACH/FG）。传感器线用于监测风扇的转速，并将数据反馈给主板。这也是常见的方式。



3. 5线式接口：5线式接口和4线式接口类似，除了电源线、地线、信号线和传感器线外，还加入了一根数据线（DATA）。数据线可以用于传输风扇的相关参数和状态信息。

4. 6线式接口：6线式接口是在5线式接口的基础上再增加了一根控制线（CTRL）。控制线可以用于通过外部设备或软件控制风扇的转速。

   好像5线式接口和6线式接口见得不多。

   电源和GND线不用说了，主要了解一下PWM和Tach：

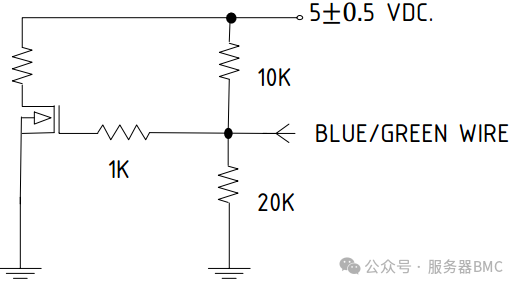

   PWM信号：风扇的转速控制一般是通过PWM来控制的，频率一般为25K到50K，占空比从10%到100%可调。PWM引脚的输入匹配电路如下图所示。从图中可以看出在风扇内部上是将输入端电平匹配到了3.3V，因此默认情况下风扇都是满速转的。关于PWM对风扇的控制，我想应该是通过PWM控制内部MOS的开关来调节风扇的输入电压，类似于开关电源的方法来控制输入给电机的电压值，电压越高对应的转速越快。

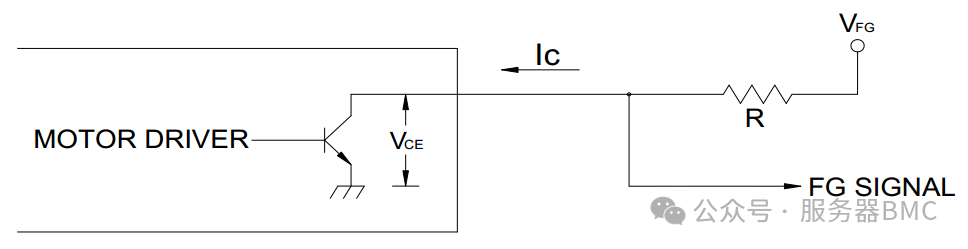

  TACH信号：全称是Tachometer，转速表的意思，一些说明书里也被称为FG（Frequency Generator）信号。Tach信号输出的是一个频率可变的方波信号。其原理是在风扇转子旁边布置了一个霍尔传感器，当电机转动的时候，电机转子的磁体经过霍尔传感器时，输出一个高电平，经过信号处理后输出一个方波。

     风扇一般是由转子和定子组成的：

     转子： 由永磁体和扇叶组成，是旋转部分。

    定子： 由线圈绕组和铁芯组成，是固定部分，产生驱动转子的旋转磁场。

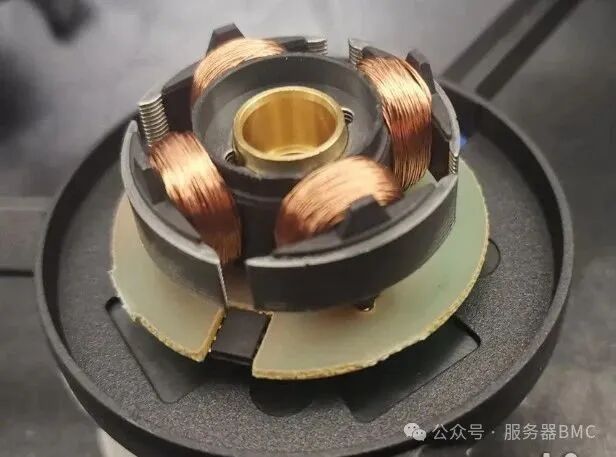

     很多直流风扇是四极风扇，即如下图的“4极转子”。风扇电机每转一圈，霍尔传感器会检测到 2个完整的电周期（因为每个电周期对应1个极对，2极对=2个电周期）。但Fach信号并不是把这2个周期都输出，而是只取其中一个周期的某个边沿（通常是上升沿或下降沿），所以Fach信号方波的2个周期时间就是电机转子转动一圈的时长。因此，电机转速rpm=freq*60/2。这些都可以在BMC程序中计算得到。当然不同的风扇，转子和定子的比例不同，需要不同比例PWM信号和Fach信号。一般来说，多转子的效率高，单转子的成本低。

   搞清楚了硬件上的东西，那就剩下软件上的事情了。有朋友跟我讲，服务器风扇控制看似简单，但实际上是很有学问的，类似电梯控制，在效率和功耗之间有很多算法考虑：

    最普通的就是PWM控制，占空比越大，转速越高，简单方便。后来又有了PID（比例-积分-微分）算法，动态调整 PWM 输出，结合温度偏差的比例、积分、微分运算实现精准温控。

    而针对复杂环境，现在又引入智能化控制管理技术：模糊控制基于经验规则（如“温度高则提速”），无需精确数学模型，抗干扰性强；神经网络控制（如 BP-PID）利用机器学习动态优化 PID 参数，提升高精度温控响应速度（如 AI 芯片散热）；多风扇协同控制通过状态矩阵或 AI 算法（如双重 Q 网络）协调负载分配，避免冲突，可用于数据中心等大型系统。

   研究了一天，发现小小的散热风扇存在着大学问。我相信风扇控制未来融合 AI 与实时数据（如 LSTM 预测 + 模糊 PID），在智能化、低噪声、高可靠等方面还有很多可以深入研究的。
