通讯协议

DP1332E支持的NFC通讯协议

• 工作在 13.56MHz 频段
• 读写器模式，支持ISO/IEC14443A/MIFARE机制
• 读写器模式，支持FeliCa机制
• 读写器模式，支持ISO/IEC14443B机制
• 卡操作模式，支持ISO14443A/MIFARE 机制
• 卡操作模式，FeliCa机制
• 支持NFCIP-1模式，ISO/IEC18092，ECM340点对点

三种NFC交互模式

三种NFC交互模式介绍
1.读/写模式
大多数情况下，NFC 都处于此模式，可通过一个支持 NFC的设备与另一设备进行交互来获取信息或发起操作。发起操作的设备可以从另一个设备读取数据，或者将数据写入那个设备。
2.点对点模式
有时称为 “P2P” 模式，可以使用此模式来在智能手机之间交换文件，或者在购物时获取会员积分。
3.卡模拟模式
此模式几乎只有 NFC 智能手机会使用，可让系统用作符合 ISO/IEC 14443 标准的非接触式智能卡。那意味着，手机可以在现有的非接触式基础设施上使用，用作票务、门禁控制、交通、收费关卡和支付等应用。该模式的功耗非常低，甚至在手机关机时也可使用。

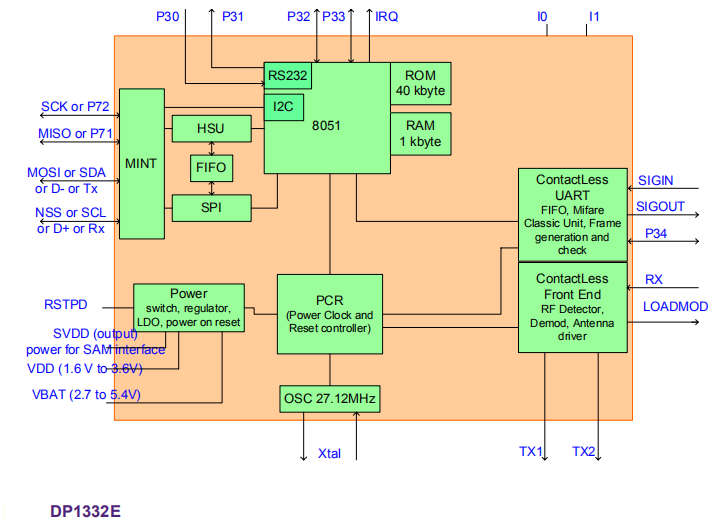

芯片特性

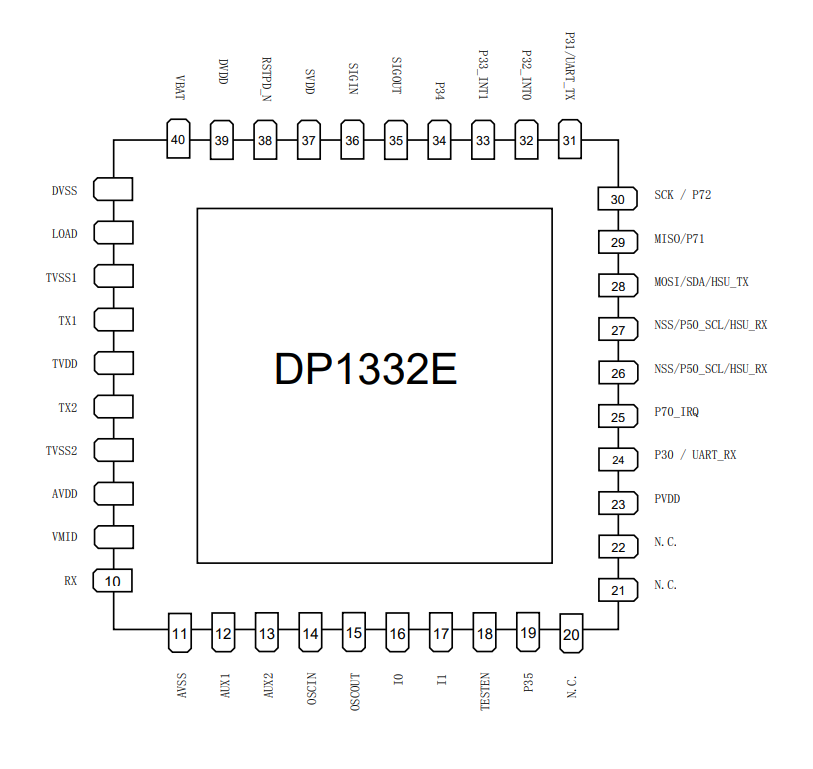

● 6*6mm 封装HVQFN40
● 带40kB ROM和1kB RAM的80C51微控制器内核
● 支持主机接口：
-SPI接口
-I2C接口
-串行UART
● 灵活的中断模式
● 低功耗模式一硬件掉电模式一软件掉电模式
● 当器件处于掉电模式时能够通过I2C、HSU和SPI接口自动唤醒
● 可编程定时器
● 石英晶体振荡器
● 2.7V~5.5V的电源
● 高度集成的模拟电路，解调和译码响应
● 输出缓冲驱动器通过最少量的外部无源器件连接天线
● 集成了RF场检测器
● 集成了数据模式检测器
● 支持ISO/IEC14443A/MIFARE
● 只在读写器模式中支持ISO/IEC14443B
● 在读写器模式中典型工作距离超过50mm，具体距离由天线尺寸、调谐和电源决定
● 在NFCIP-1模式下工作距离高达50mm，具体视天线的尺寸、调谐以及电源而定
● 在卡操作模式中典型工作距离约为100mm，具体距离由天线尺寸、调谐和外部场强度决定
● 在读写器模式中，支持MifareClassic加密，可支持212kbit/s和424kbit/s两种更高数据传输速率
● FeliCa模式下，支持106kbit/s、212kbit/s和424kbit/s的通信波特率
● 集成了NFCIP-1的RF接口，传输速率高达424kbit/s
