我将提供一个简化的SAR成像算法的MATLAB代码示例——基于距离-多普勒（RD）算法的SAR图像生成。请注意，这只是一个基础版本，实际应用中可能需要根据具体情况进行调整。

matlab
% SAR Imaging Example using Range-Doppler Algorithm in MATLAB

% 参数设置
c = 3e8; % 光速 [m/s]
fc = 5.3e9; % 载波频率 [Hz]
lambda = c / fc; % 波长 [m]
Tp = 40e-6; % 脉冲宽度 [s]
B = 50e6; % 带宽 [Hz]
Kr = B / Tp; % 调频率 [Hz/s]
Vr = 100; % 雷达平台速度 [m/s]
R0 = 1000; % 最小斜距 [m]
theta = linspace(-1, 1, 256); % 方位角范围
R = R0 + Vr theta; % 斜距变化
ta = linspace(-Tp/2, Tp/2, 256); % 时间延迟
fa = linspace(-B/2, B/2, 256); % 多普勒频率

% 目标位置设定
target_pos = [1050, 1050]; % 目标位置 [斜距, 方位]

% 计算回波信号
[TA, FA] = meshgrid(ta, fa);
[THETA, FA] = meshgrid(theta, fa);
R_eff = sqrt((target_pos(1) - R0 - Vr THETA).^2 + target_pos(2)^2);
phase = 2 pi (-2 R_eff / lambda + FA TA);
signal = exp(1i * phase);

% RD算法成像
signal_fft_r = fftshift(fft(signal,[],2),2); % 距离向FFT
signal_fft_rd = fftshift(fft(signal_fft_r,[],1),1); % 方位向FFT

% 显示结果
figure;
imagesc(abs(signal_fft_rd));
title(‘SAR Image via Range-Doppler Algorithm’);
xlabel(‘Range Cell Index’);
ylabel(‘Azimuth Cell Index’);
colorbar;

MATLAB 中的三维点云（Point Cloud）可视化，通常用于表示 三维空间中的数据点集合，常见于：
三维扫描（LiDAR、3D 扫描仪）
机器人导航
SAR/ISAR 成像后处理
逆向工程
点云重建

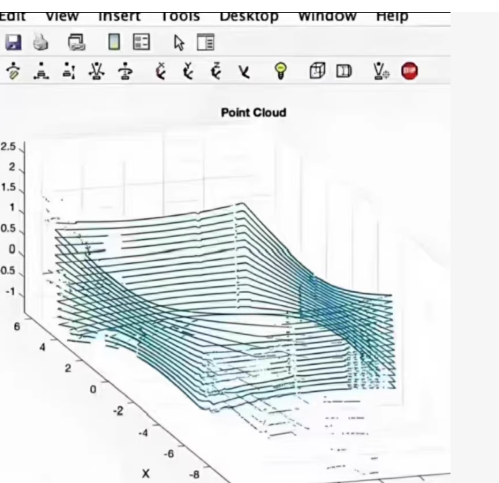

✅ 代码目标：并可视化一个三维点云（如图所示）

我们将使用 MATLAB 的 pointCloud 类和 pcshow 函数来创建类似你截图中展示的 网格状曲面点云。

🔧 MATLAB 代码示例

matlab
%% 三维点云生成与可视化
% 生成一个具有曲面特征的点云数据（类似你截图中的形状）
% 模拟一个非平面的三维结构，例如“波浪形”或“倾斜网格”

% 参数设置
x = linspace(-8, 8, 20); % X轴范围
y = linspace(-6, 6, 15); % Y轴范围
[X, Y] = meshgrid(x, y);

% 定义 Z 值：模拟一个非均匀曲面（如抛物面 + 波动）
Z = 0.1 (X.^2 - Y.^2) + 0.2 sin(X . Y / 4); % 创建复杂曲面

% 将网格展开为列向量（形成点云）
points = [X(😃, Y(😃, Z(😃];

% 添加少量噪声（模拟真实传感器误差）
noise = 0.05 randn(size(points));
points_noisy = points + noise;

% 创建 pointCloud 对象
ptCloud = pointCloud(points_noisy);

% 可视化
figure;
pcshow(ptCloud);
title(‘三维点云可视化’);
xlabel(‘X’);
ylabel(‘Y’);
zlabel(‘Z’);
grid on;
view(3); % 三维视角
axis equal;

% 可选：添加颜色映射（根据高度着色）
colormap jet;
caxis([min(Z(😃), max(Z(😃)]);

📈 输出效果说明

特性 实现

---

🟩 三维网格 使用 meshgrid 生成规则点阵
🌀 曲面形态 Z = f(X,Y) 定义非平面结构
🛠️ 噪声模拟 添加随机扰动，更接近真实数据
🎨 颜色映射 根据 Z 值着色，增强视觉效果
📊 可交互 支持鼠标旋转、缩放

🔄 如何修改以适应你的需求？
✅ 1. 从文件读取点云（如 .pcd, .ply, .txt）

matlab
% 读取 .txt 文件（三列：X Y Z）
data = load(‘point_cloud_data.txt’); % 假设是 3 列
ptCloud = pointCloud(data);
pcshow(ptCloud);
✅ 2. 从 SAR/ISAR 数据生成点云

matlab
% 示例：将 ISAR 图像坐标转换为点云
[~, ~, azim, rng] = isar_image_processing(); % 假设你有方位角和距离数据
azim_grid = linspace(-pi, pi, 100);
rng_grid = linspace(100, 200, 100);
[AZ, RNG] = meshgrid(azim_grid, rng_grid);

Z = zeros(size(X)); % 或者用速度信息作为 Z
points = [X(😃, Y(😃, Z(😃];
ptCloud = pointCloud(points);
pcshow(ptCloud);
✅ 3. 点云滤波与降噪

matlab
% 使用体素网格滤波（Voxel Grid Filter）
filteredPtCloud = pcfilter(ptCloud, ‘VoxelSize’, 0.5);
pcshow(filteredPtCloud);
✅ 4. 点云配准（ICP）

matlab
% 如果有两个点云，进行对齐
[transformedPtCloud, transform] = pcregistericp(ptCloud1, ptCloud2);

📂 文件格式支持（MATLAB）

格式 读取函数

---

.pcd pcread
.ply pcread
.txt load 或 readtable
.mat load

💡 扩展功能建议

功能 实现方式

---

🧱 生成网格表面 trimesh, delaunayTriangulation
📐 点云分割 pcsegdist, pccluster
🤖 机器人SLAM 结合 robotics Toolbox
📊 点云统计分析 计算密度、曲率、法向量
🖼️ 导出图像 print(gcf, ‘pointcloud.png’)

📝 文档参考
MATLAB 官方文档：
https://www.mathworks.com/help/vision/ref/pointcloud.html
示例：
matlab
help pointCloud
help pcshow
