接前文：矩形常压容器设计 - (2)顶板计算及软件

01 引言

矩形容器的底板可放置在整个平面上，也可放置在型钢支承上。

02 全平面支承的底板

平基础上全平面支承的底板最小厚度宜取6～8mm（或与壁板等厚），当壁板厚度小于10mm时，底板厚度不小于6mm；当壁板厚度为10～20mm时，底板厚度不小于8mm，同时考虑腐蚀裕量来确定底板的名义厚度。

03 型钢支承的底板

选择底板菜单，单击输入名称（不能和已有的计算项重复，同一份计算文件里的计算项名称不能重复），添加到当前计算（可以无限添加计算项）。

已经添加的计算项，双击名称可以修改。

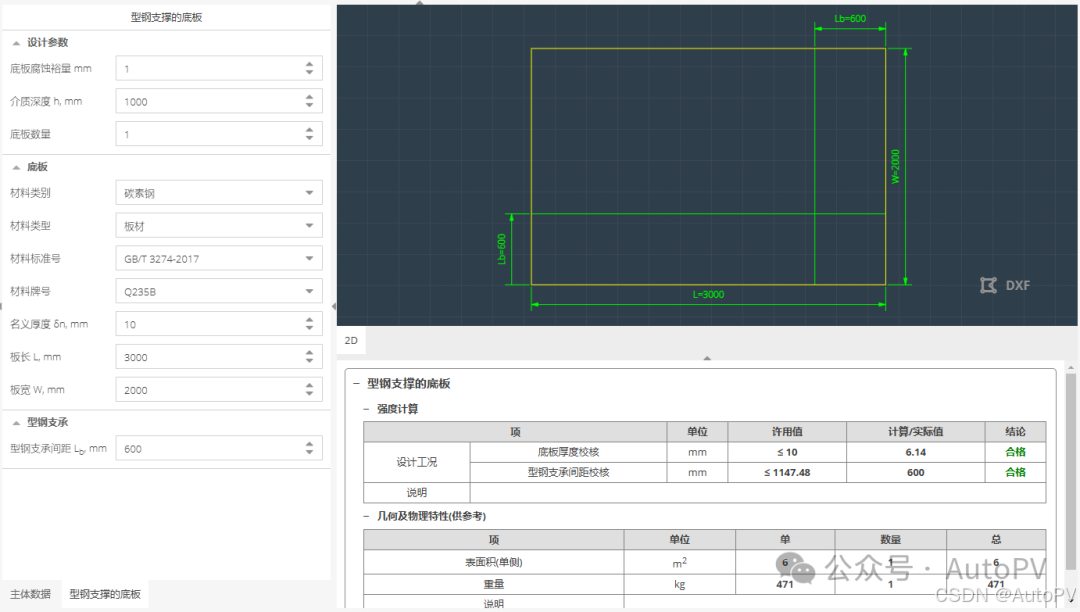

底板的输入数据如下所示：

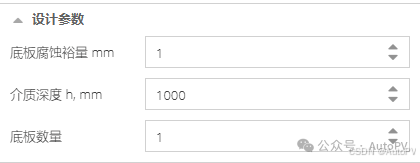

a) 设计参数 👇

介质深度：配合主体数据的介质密度计算介质静压力。

底板数量：用于计算表面积、重量，出BOM清单时也会用到，不影响强度及挠度计算。

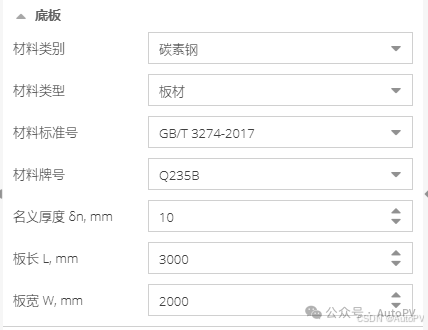

b) 底板数据 👇

材料类别、材料类型、材料标准号和材料牌号有级联关系，从上向下依次选择。

型钢支承数据 👇

输入型钢支承中心间距。

04 实时计算结果

实时计算：任何输入项的修改都会触发重新计算，以确保计算结果实时呈现。

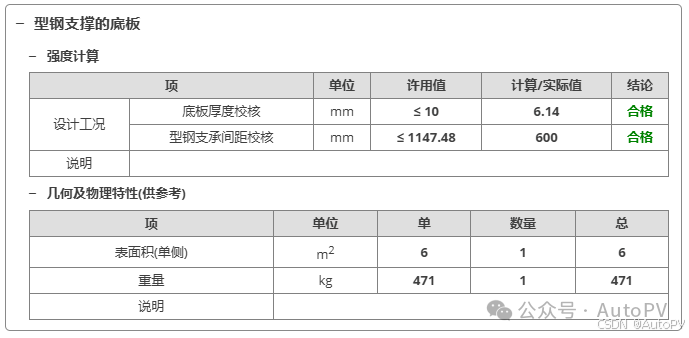

1、计算结果

2、合格判定

合格：绿色，合格项。

不合格：红色，不合格项。

05 计算书

公网只支持下载PDF格式计算书，私有部署实例支持Word计算书下载。

计算书支持中文及英文两种语言。

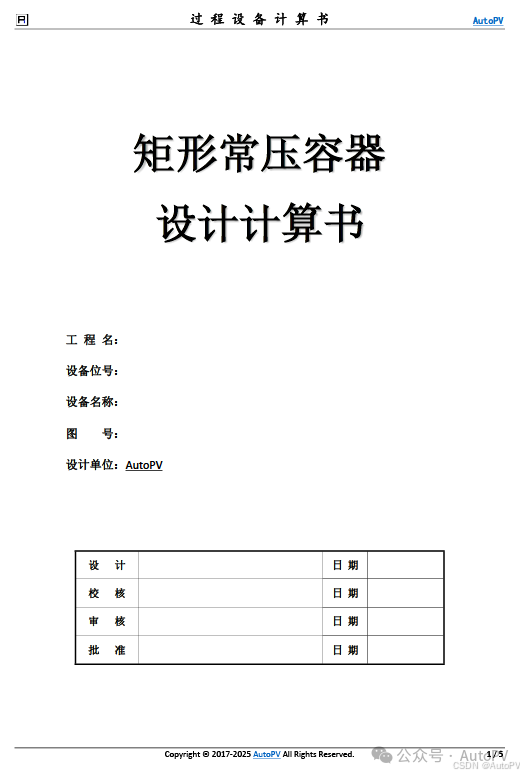

1、封面

设计单位：默认 AutoPV，当用户在个人资料里填写了公司名称时，取该名称。

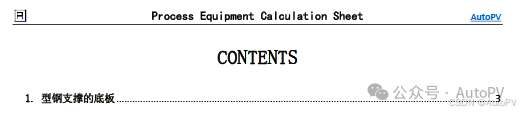

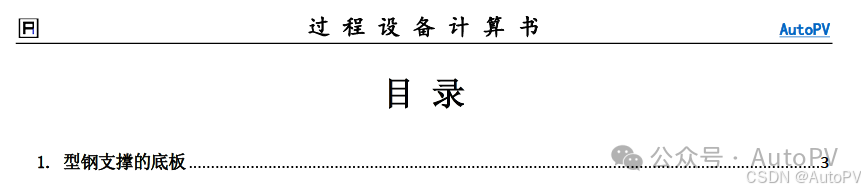

2、目录

目录根据计算项自动生成，支持单击跳转。

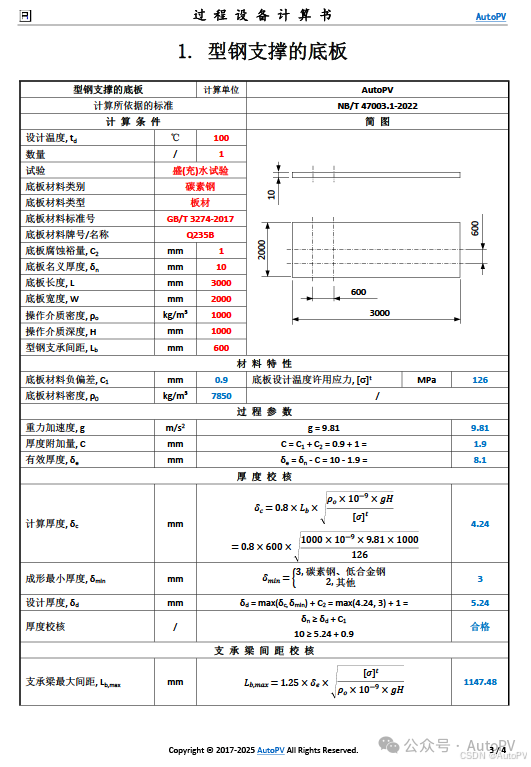

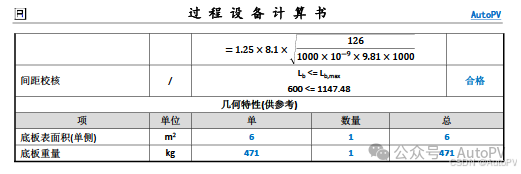

3、底板计算书

👆 说明：红色为输入项，蓝色为程序生成的数据。计算内容包括：底板厚度计算及校核，支承梁间距计算及校核，表面积、重量等几何数据。

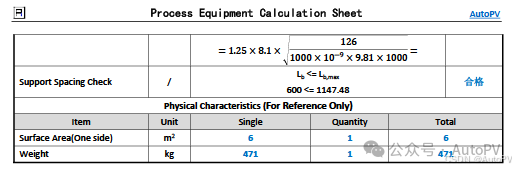

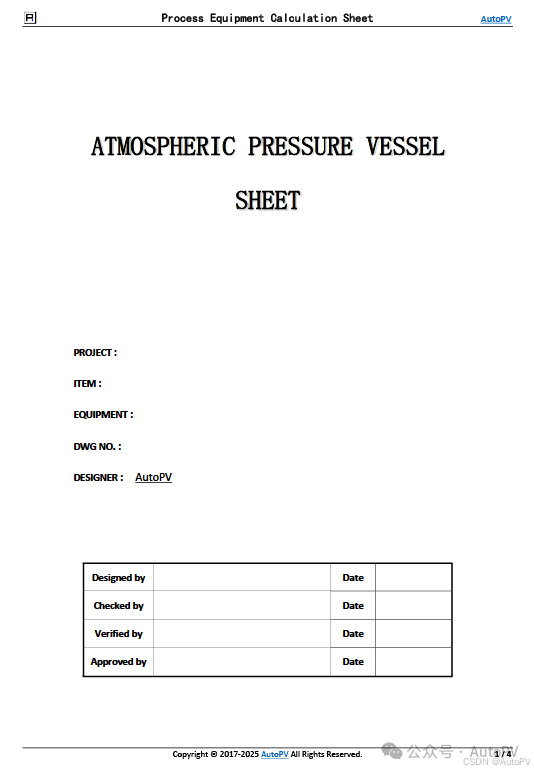

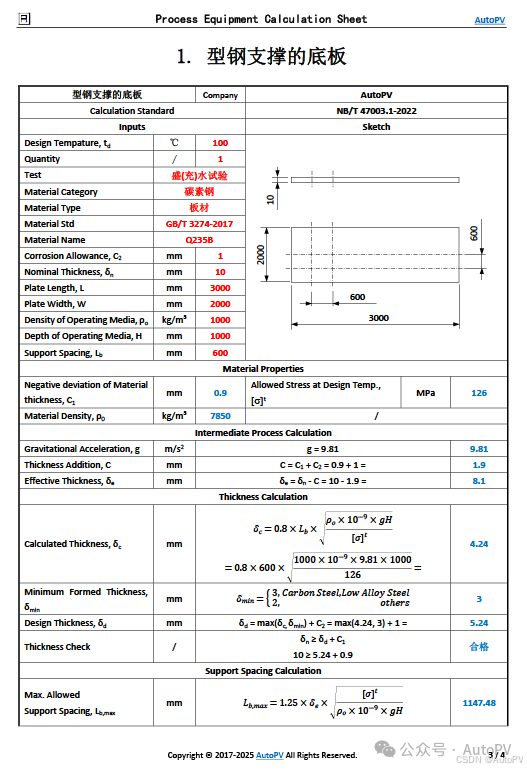

4、英文计算书赏析

06 软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

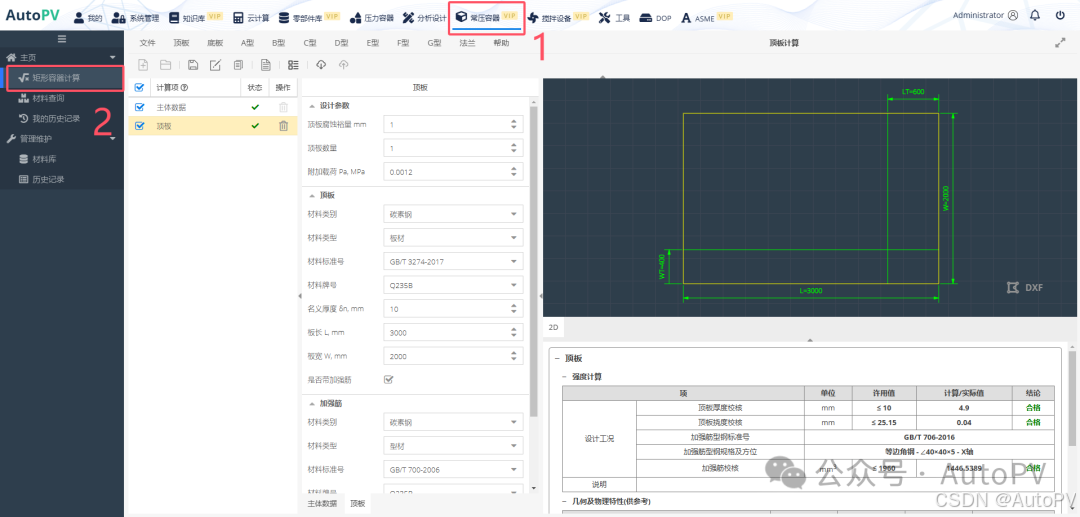

单击顶部 [常压容器] 菜单 👇

无法访问的用户，可以：

■ 将 autopv.cn 域名加入网络白名单，或者

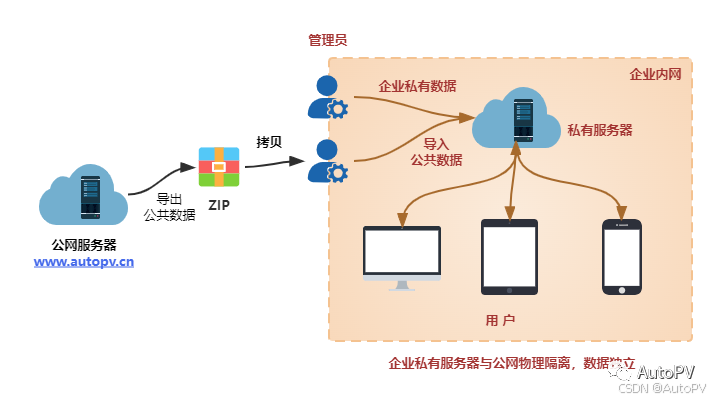

■ 企业内网私有部署：
