格拉姆差场（GADF）与卷积神经网络（CNN）结合，实现故障分类，Matlab实现。 GADF将一维信号转换为二维特征图，从而更好地与CNN相结合，CNN对这些特征图进行自适应的特征提取和分类。 该融合模型具有更高的分类检测准确率和自适应性。 格拉姆角场的优点： ①全局信息保留：格拉姆角场通过计算点积和余弦相似性，更好地保留了时序数据的全局特征。 这有助于捕捉时间序列中更为复杂的关系，尤其在存在非线性关系时表现优越。 ②不受频域分辨率限制：时频图的性能受限于频域分辨率的选择。 高频信号可能需要更高的分辨率，但这可能导致对低频部分的信息丢失。 格拉姆角场则无需进行频域变换，不受频域分辨率的限制，对不同频率范围的信号都能够更为鲁棒的表现。 ③不依赖于时间窗口选择：相较于时频图需要选择适当的时间窗口大小，格拉姆角场则不需要这一步骤。 通过考虑整个时间序列的点积和余弦相似性，格拉姆角场减少了参数选择的复杂性，使方法更为通用。 ④适用于非线性关系：格拉姆角场能够更好地捕捉非线性关系，因为它直接使用点积和余弦相似性，对于一些非线性模式更为敏感。 相比之下，时频图在处理非线性关系时可能需要更复杂的变换或更高阶的分析方法。

在故障分类领域，如何更高效准确地处理数据特征并进行分类一直是研究重点。今天咱们来聊聊将格拉姆差场（GADF）与卷积神经网络（CNN）相结合，利用Matlab实现故障分类的奇妙之旅。

格拉姆差场（GADF）的独特魅力

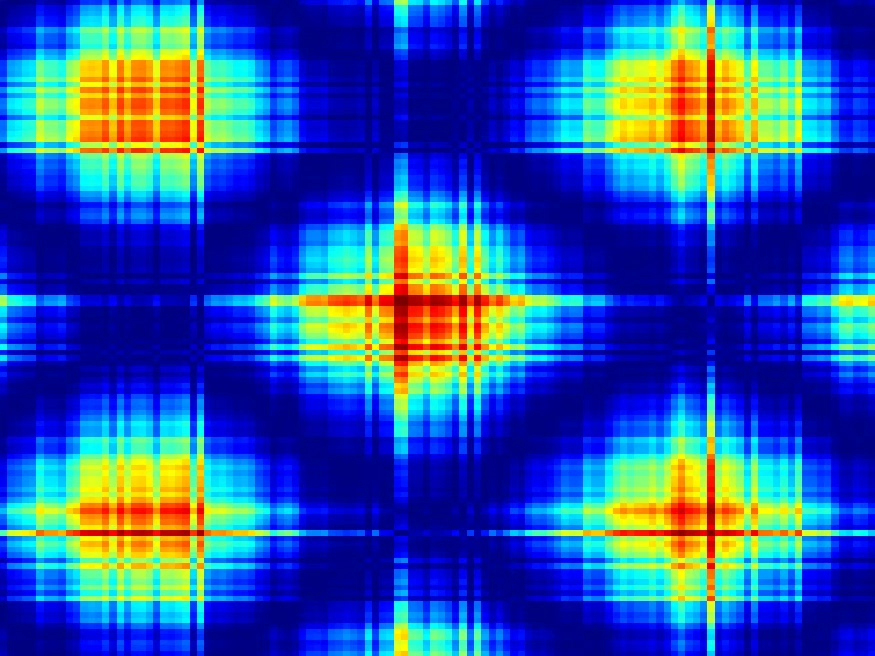

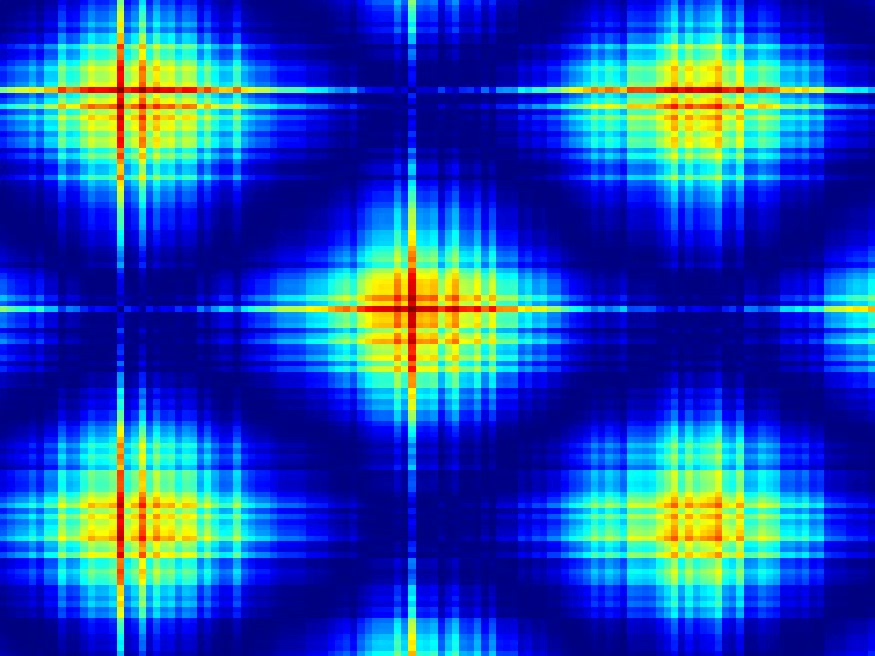

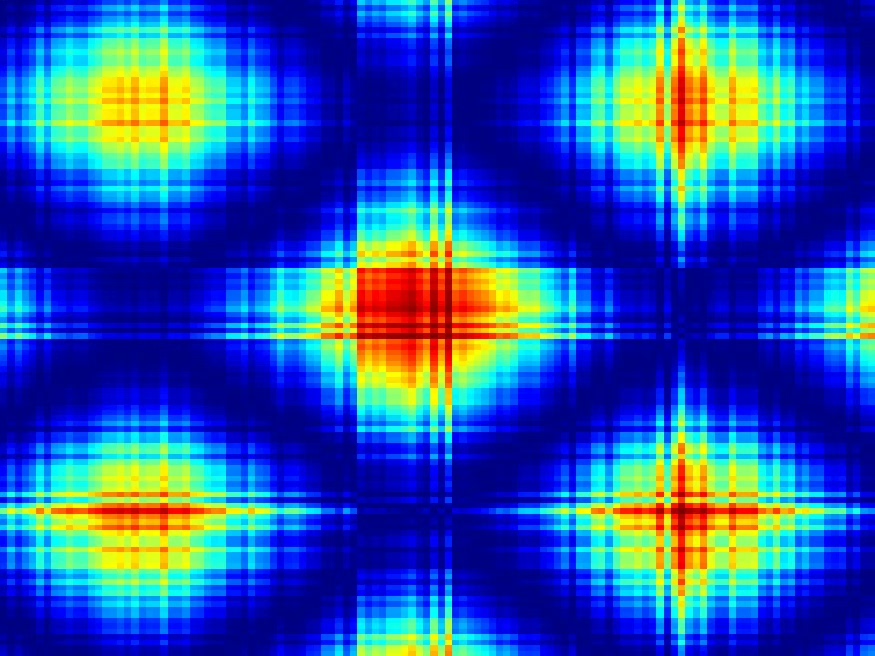

格拉姆差场（GADF）对于处理一维信号有独特的优势，它能够将一维信号转换为二维特征图，从而为后续与CNN结合做好铺垫。

1. 全局信息保留：通过计算点积和余弦相似性，GADF能更好地保留时序数据的全局特征。想象一下，在时间序列数据里，存在各种复杂的关系，尤其是非线性关系时，GADF就像一个敏锐的“观察者”，可以清晰捕捉到这些隐藏的联系。
2. 不受频域分辨率限制：传统时频图在处理信号时，频域分辨率的选择就像一把双刃剑。高频信号需要高分辨率，但这可能牺牲低频部分的信息。而GADF根本无需频域变换，对不同频率范围的信号都能稳定应对。
3. 不依赖于时间窗口选择：时频图常常需要精心挑选时间窗口大小，而GADF则跳过这一麻烦步骤，通过考虑整个时间序列的点积和余弦相似性，降低了参数选择的复杂度，通用性更强。
4. 适用于非线性关系：GADF对非线性关系特别敏感，因为它直接运用点积和余弦相似性，相比之下，时频图处理非线性关系可能就得大费周章。

GADF与CNN结合的模型优势

结合之后的模型在分类检测准确率和自适应性方面都有显著提升。CNN可以对GADF转换得到的二维特征图进行自适应的特征提取和分类。这就好比GADF先将杂乱的一维信号整理成规整的二维“图纸”，CNN再按图索骥，精准提取特征并分类。

Matlab代码实现

下面咱们来看一些关键的Matlab代码及分析：

生成格拉姆差场（GADF）

function gadf = generateGADF(signal)
    % 将一维信号转换为极坐标表示
    r = abs(signal);
    theta = angle(signal);
    % 计算格拉姆角场（这里以格拉姆差场为例）
    gadf = cos(theta * ones(size(theta',2),1) - ones(size(theta,1),1) * theta');
    gadf = gadf * r * r';
end

这段代码首先将一维信号转换为极坐标表示，这是GADF构建的重要一步。接着通过三角函数计算出格拉姆差场矩阵。其中，利用了信号的幅度和相位信息，通过巧妙的矩阵运算得到最终的GADF矩阵。

CNN模型构建

layers = [
    imageInputLayer([size(gadf,1), size(gadf,2), 1])
    convolution2dLayer(3,16,'Padding','same')
    reluLayer
    maxPooling2dLayer(2,'Stride',2)
    convolution2dLayer(3,32,'Padding','same')
    reluLayer
    maxPooling2dLayer(2,'Stride',2)
    fullyConnectedLayer(128)
    reluLayer
    fullyConnectedLayer(numClasses)
    softmaxLayer
    classificationLayer];

这里构建了一个简单的CNN模型。首先通过imageInputLayer输入GADF生成的二维特征图，尺寸根据GADF矩阵确定。然后通过一系列的convolution2dLayer进行卷积操作提取特征，reluLayer引入非线性，maxPooling2dLayer进行下采样减少数据量同时保留主要特征。最后通过全连接层和softmaxLayer输出分类概率，classificationLayer用于计算分类损失。

训练与测试

options = trainingOptions('adam',...
    'MaxEpochs',50,...
    'MiniBatchSize',32,...
    'InitialLearnRate',0.001,...
    'Shuffle','every-epoch',...
    'ValidationData',{XValidation,YValidation},...
    'ValidationFrequency',30,...
    'Verbose',false,...
    'Plots','training-progress');
net = trainNetwork(XTrain,YTrain,layers,options);
YPred = classify(net,XTest);
accuracy = sum(YPred == YTest)/numel(YTest);

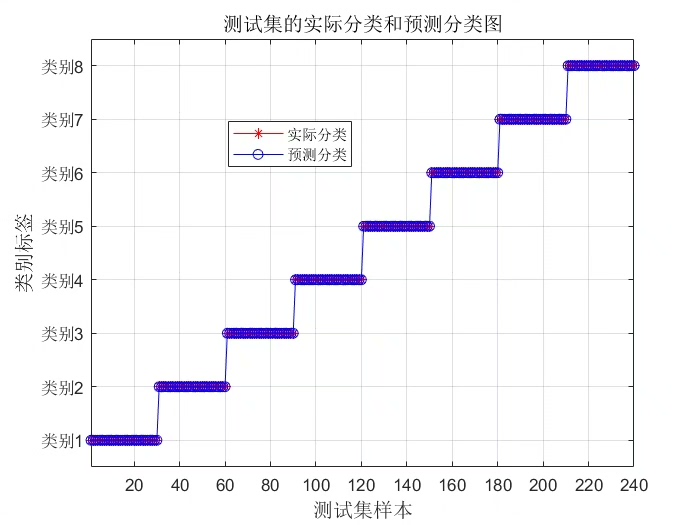

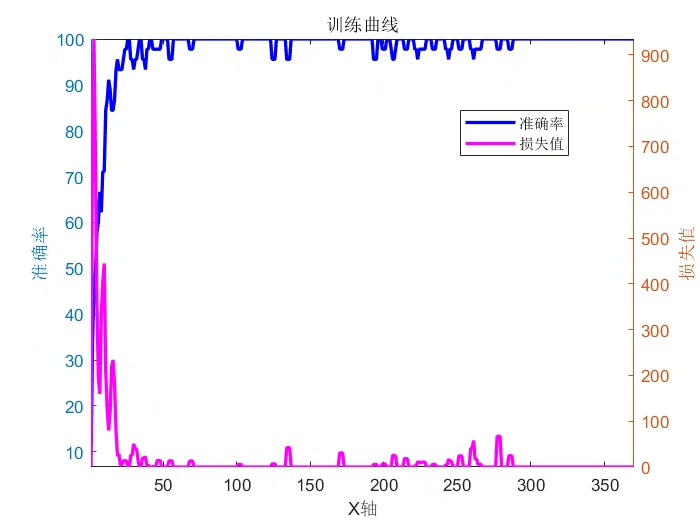

在训练部分，使用trainingOptions设置训练参数，这里选择adam优化器，设置了最大训练轮数、小批量大小、初始学习率等。然后使用trainNetwork训练网络，最后对测试数据进行分类预测并计算准确率。

通过上述GADF与CNN结合，并利用Matlab实现的方法，我们能够在故障分类任务中取得不错的效果，充分发挥两者的优势，为实际应用提供有力支持。希望这篇文章能给大家在相关领域的研究和实践带来一些启发。
