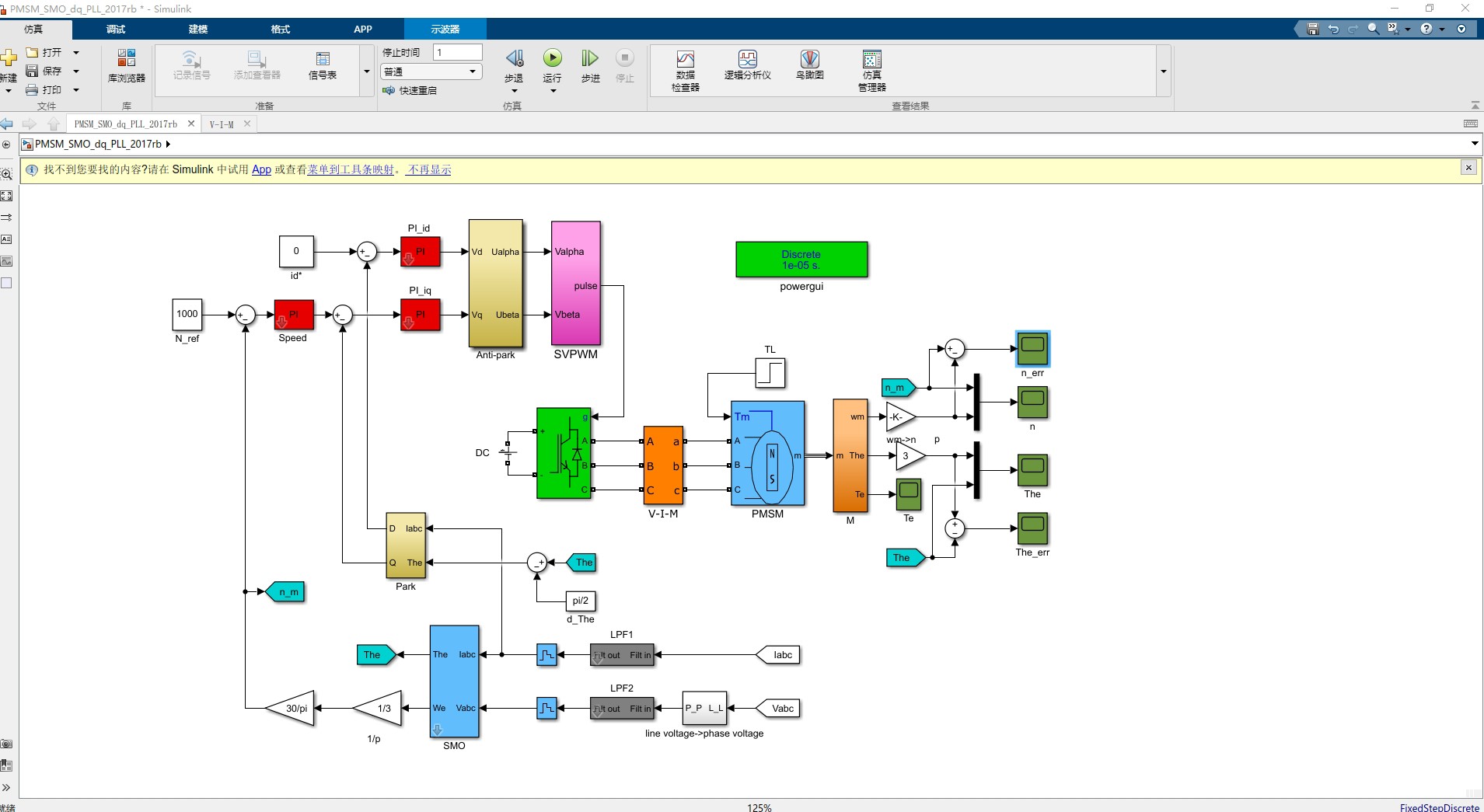

foc滑膜观测器(SMO+PLL)matlab模型,仿真里面是闭环启动的效果，当然这是仿真，应用到硬件肯定要加开环启动，目前已经在硬件中实现了，效果还不错，现在出这个模型，matlab 的版本是2014以上 滑膜加锁相环 滑膜加pll

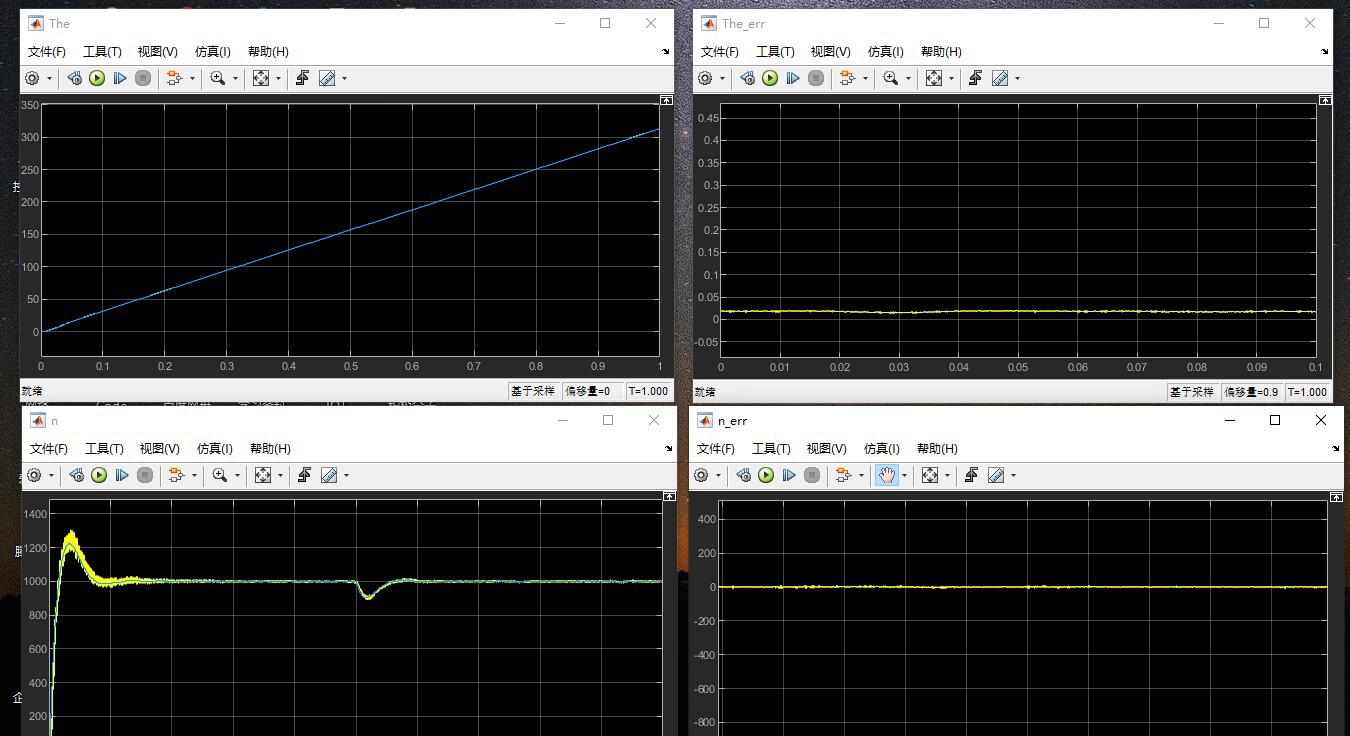

最近在搞无感FOC的滑膜观测器方案，发现SMO+PLL的结构在低速段表现挺有意思。这个组合有点像玩跷跷板——滑膜负责怼噪声，锁相环负责稳住相位。手头这个Matlab模型用的是2016a版本写的，闭环启动仿真效果能跑到50rpm不抖，不过真上硬件还得改开环启动策略。

先上段核心代码：

% SMO部分
function [e_alpha, e_beta] = smo_core(v_alpha, v_beta, i_alpha, i_beta)
    persistent z_alpha_prev z_beta_prev;
    if isempty(z_alpha_prev)
        z_alpha_prev = 0; z_beta_prev = 0;
    end

    k = 500; % 滑膜增益
    Rs = 2.3; % 定子电阻
    Ls = 0.005; % 电感

    e_alpha = v_alpha - Rs*i_alpha - Ls*(i_alpha - z_alpha_prev)/Ts;
    e_beta = v_beta - Rs*i_beta - Ls*(i_beta - z_beta_prev)/Ts;

    % 符号函数处理
    z_alpha = k * sign(e_alpha);
    z_beta = k * sign(e_beta);

    z_alpha_prev = z_alpha;
    z_beta_prev = z_beta;
end

这段滑膜观测器的精髓在符号函数处理，用k值硬刚反电动势的噪声。不过实际调试时会发现k值太大容易引发高频振荡，太小又跟踪不上。有个野路子——把k设成速度的函数，低速时给个1.5倍系数，高速回归正常值。

foc滑膜观测器(SMO+PLL)matlab模型,仿真里面是闭环启动的效果，当然这是仿真，应用到硬件肯定要加开环启动，目前已经在硬件中实现了，效果还不错，现在出这个模型，matlab 的版本是2014以上 滑膜加锁相环 滑膜加pll

锁相环部分更讲究相位补偿：

% PLL角度跟踪
function [theta_est, omega_est] = pll_tracking(e_alpha, e_beta)
    persistent theta_prev omega_prev;
    if isempty(theta_prev)
        theta_prev = 0; omega_prev = 0;
    end

    kp_pll = 300;   % 比例系数
    ki_pll = 9000;  % 积分系数

    theta_error = atan2(e_beta, e_alpha) - theta_prev;
    omega_est = omega_prev + kp_pll * theta_error;
    theta_est = theta_prev + omega_est*Ts + ki_pll*theta_error*Ts;

    theta_prev = theta_est;
    omega_prev = omega_est;
end

这个PLL实现用了类二阶环结构，kp负责动态响应，ki抑制静差。注意atan2函数的相位跳变问题，硬件上要加个相位补偿器，不然在过零点会抽搐。仿真时把ki_pll设得比实际大3倍，因为真实环境有延迟补偿。

仿真模型里电机启动阶段直接闭环容易崩，所以硬件上加了个开环强拖策略——前0.2秒用固定频率斜坡给磁链，等反电动势起来再切滑膜观测。实测从零速拉到100rpm只要0.4秒，比纯闭环启动稳定多了。

最后分享个调参技巧：把观测器输出的反电动势波形放大到满屏，调整k值直到波形边缘出现均匀的"毛刺"，这种状态说明滑膜增益刚好卡在临界点。再配合PLL的带宽调整，能让角度估计误差控制在±5度以内。
