目  录

摘要

1 绪论

1.1 研究的目的及意义

1.2开发现状

1.3研究的主要目标

1.4论文结构与章节安排

1.5 spring boot框架介绍：

2 在线租房系统分析

2.1 可行性分析

2.1.1 技术可行性：技术背景

3.2经济可行性

3.3操作可行性：

2.2 系统功能分析

2.2.1 功能性分析

2.2.2 非功能性分析

2.3 系统用例分析

2.4 系统流程分析

2.4.1 数据新增流程

2.4.2 数据删除流程

2.5本章小结

3 在线租房系统总体设计

3.1 系统功能模块设计

3.1.1整体功能模块设计

3.1.2用户模块设计

3.1.3 评论管理模块设计

3.1.4房屋信息管理模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.3.2 数据库逻辑结构设计

3.4本章小结

4 在线租房系统详细设计与实现

4.1用户功能模块

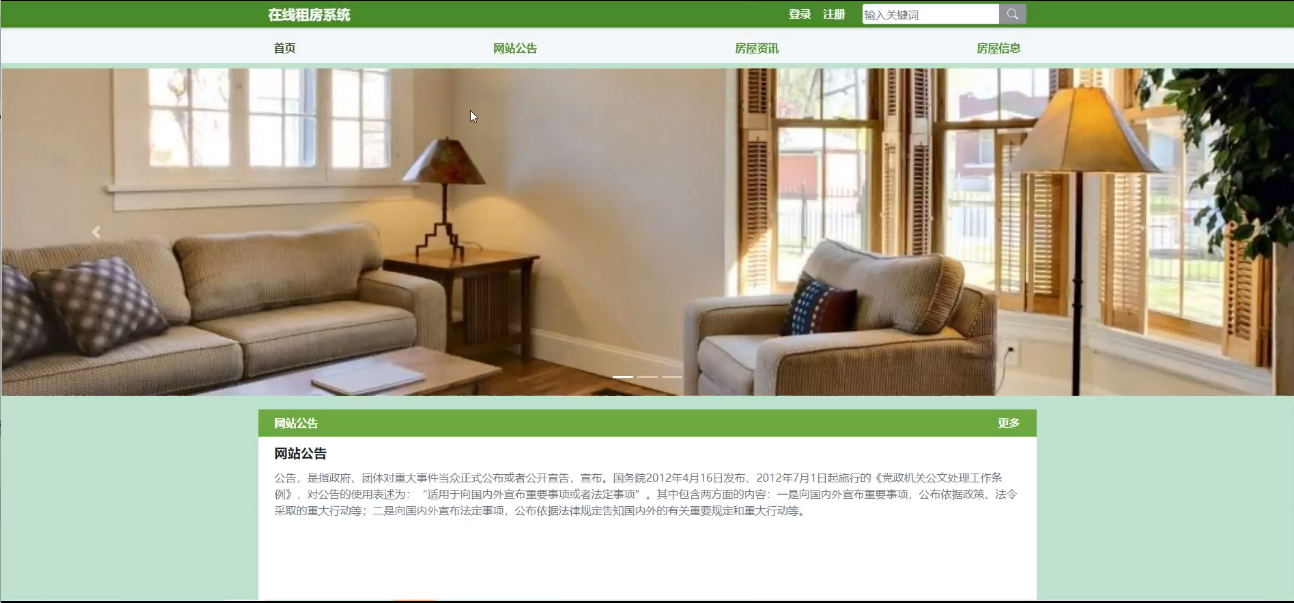

4.1.1 前台首页界面

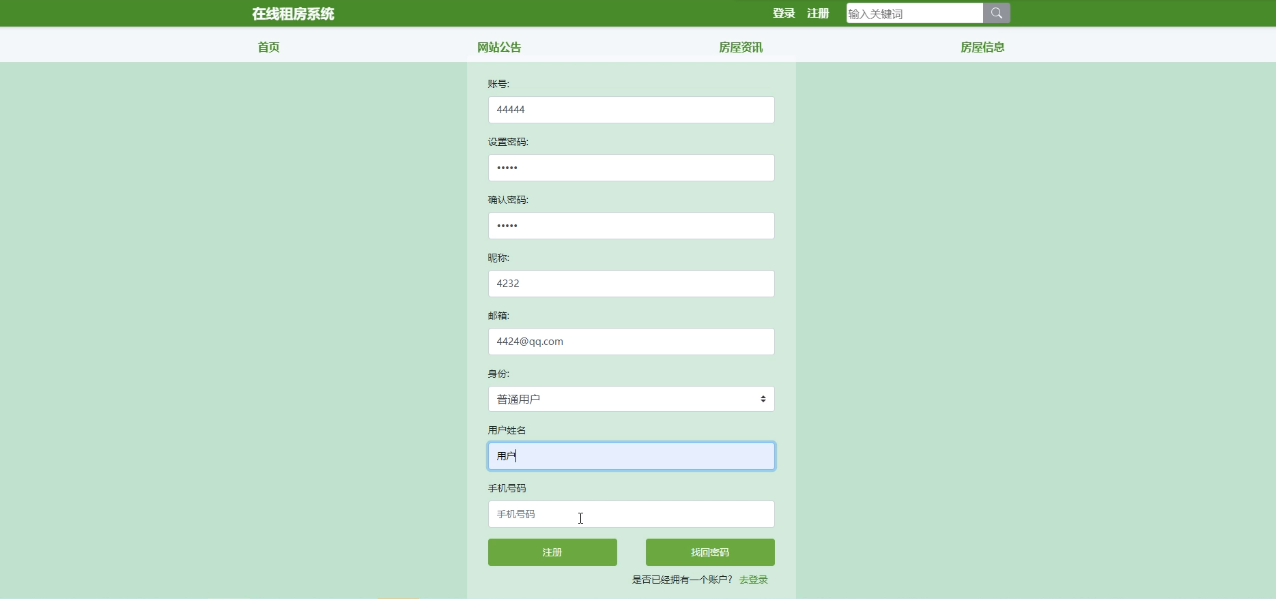

4.1.2 用户注册界面

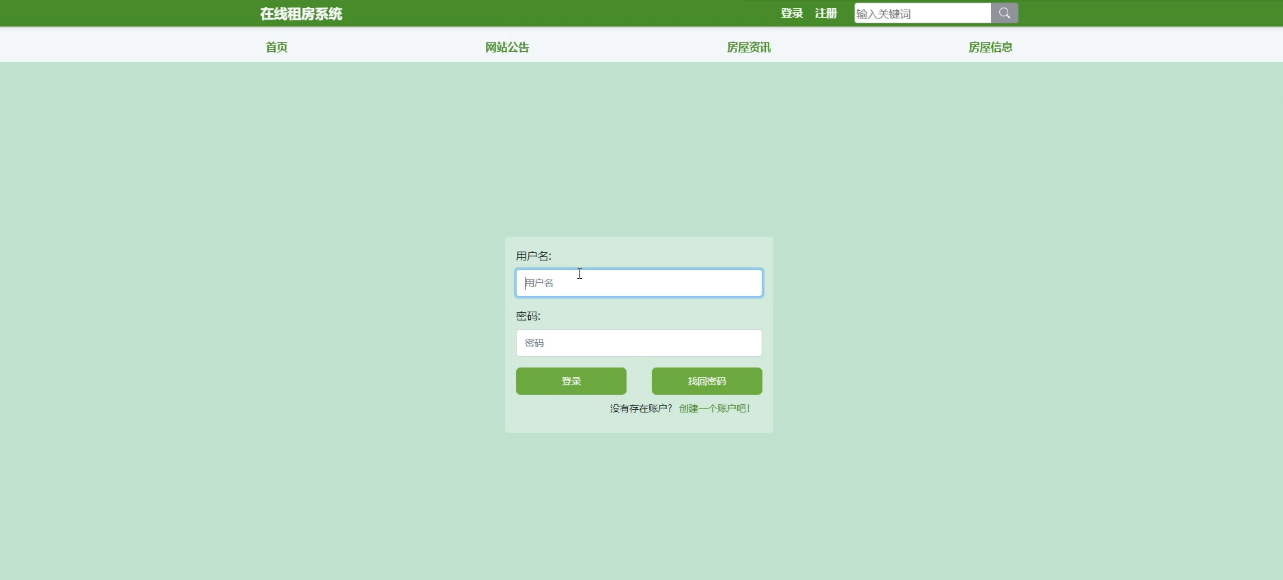

4.1.3 用户登录界面

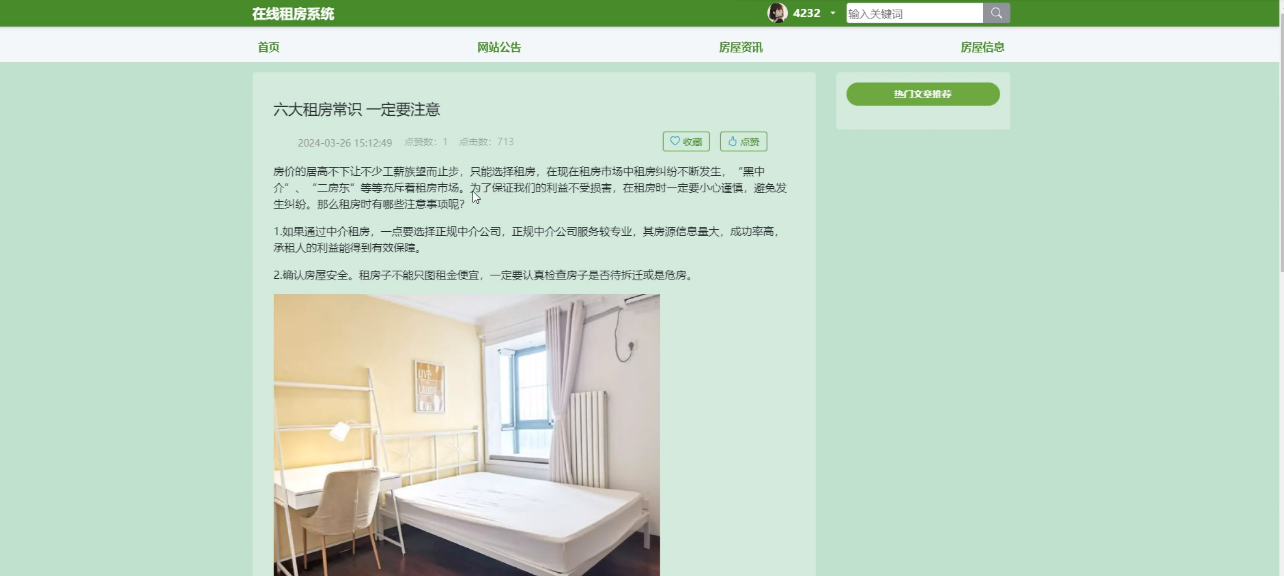

4.1.4 租房资讯界面

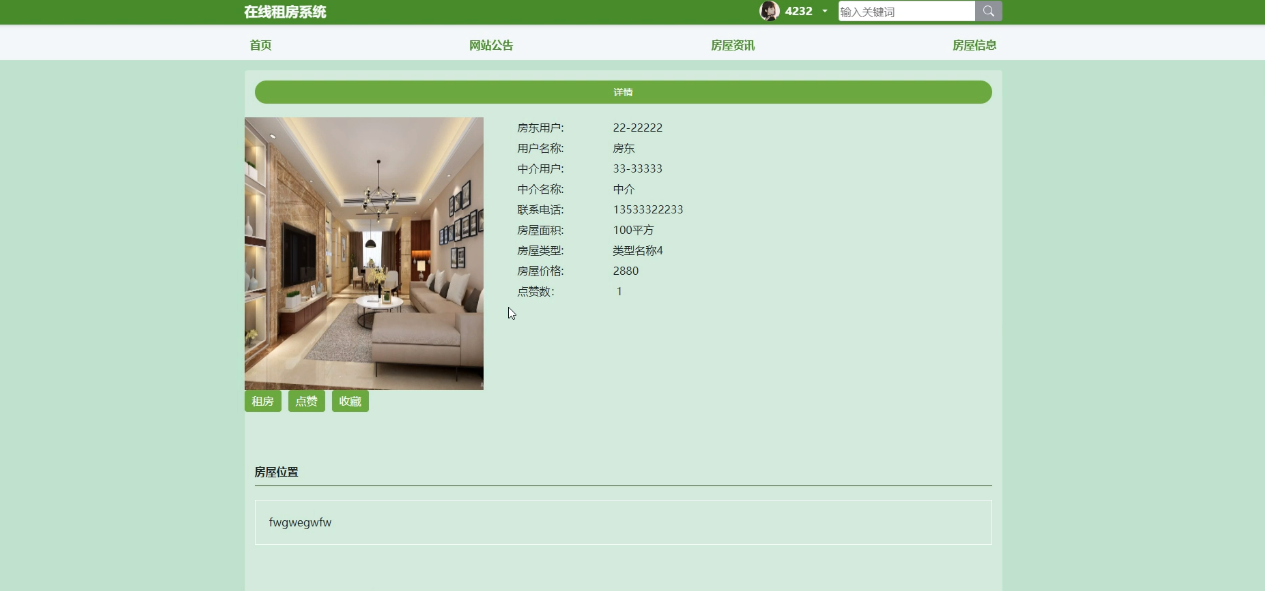

4.1.5房屋信息详情界面

4.2房东/中介功能模块

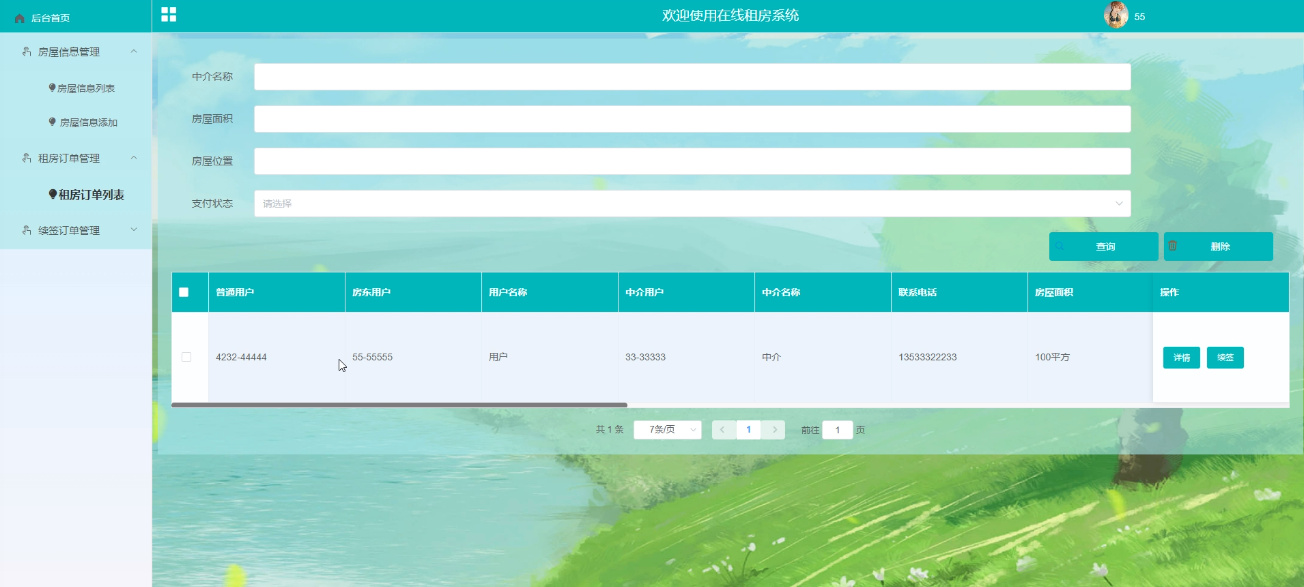

4.2.1租房订单管理界面

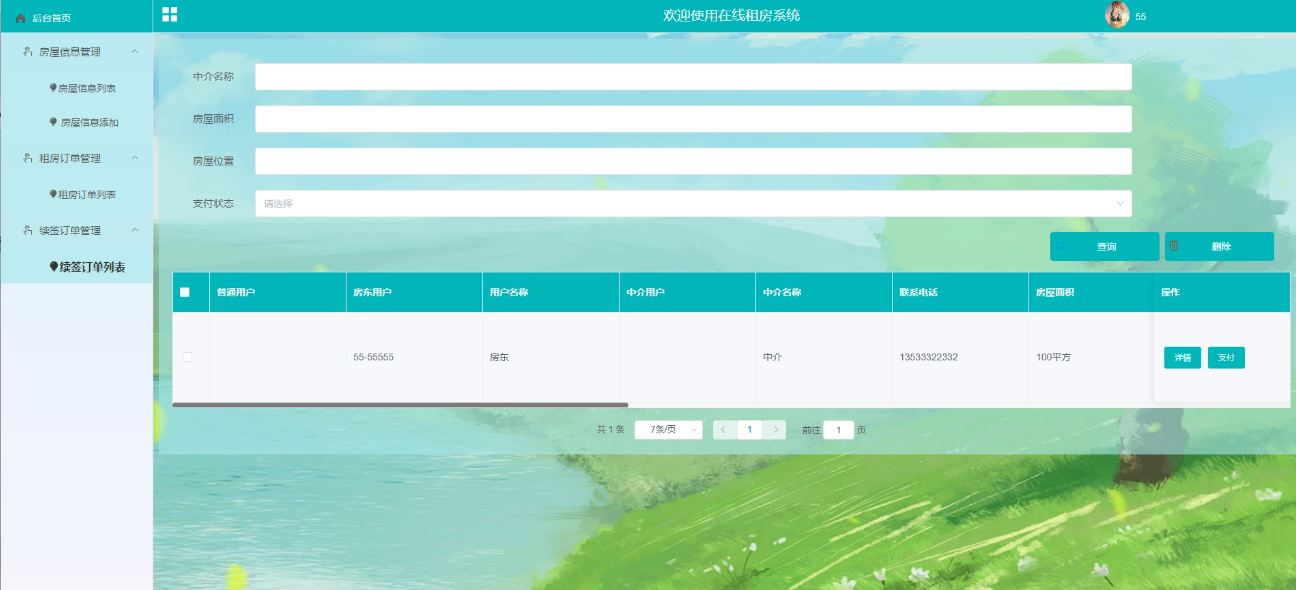

4.2.2续签订单管理界面

4.3管理员功能模块

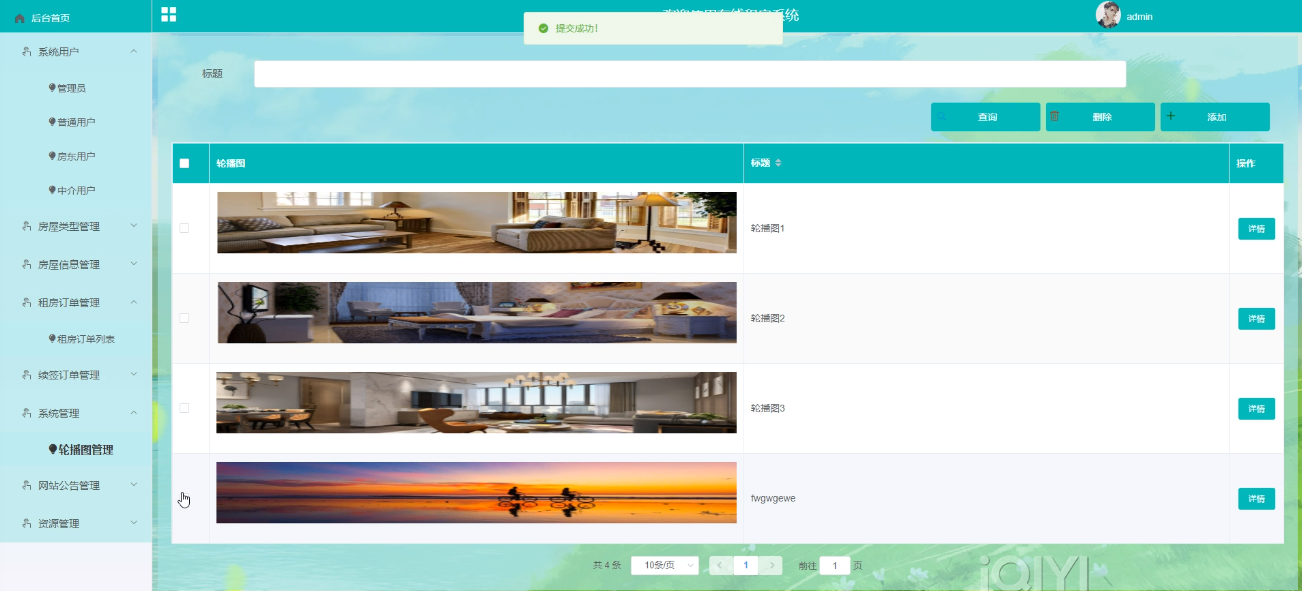

4.3.1系统管理界面

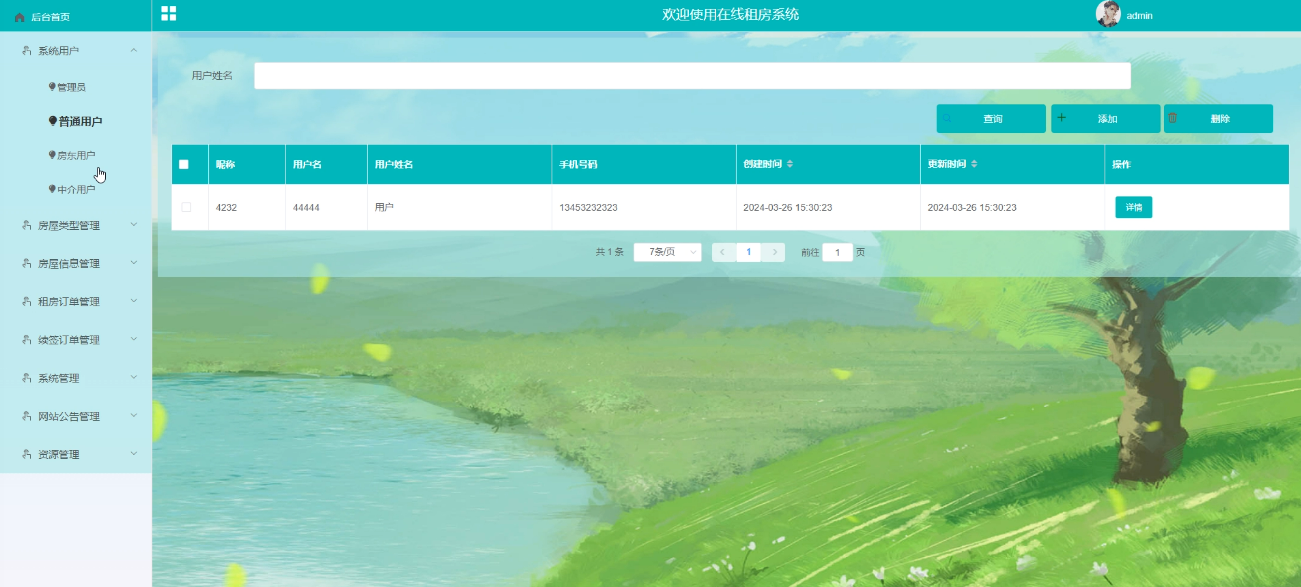

4.3.2系统用户界面

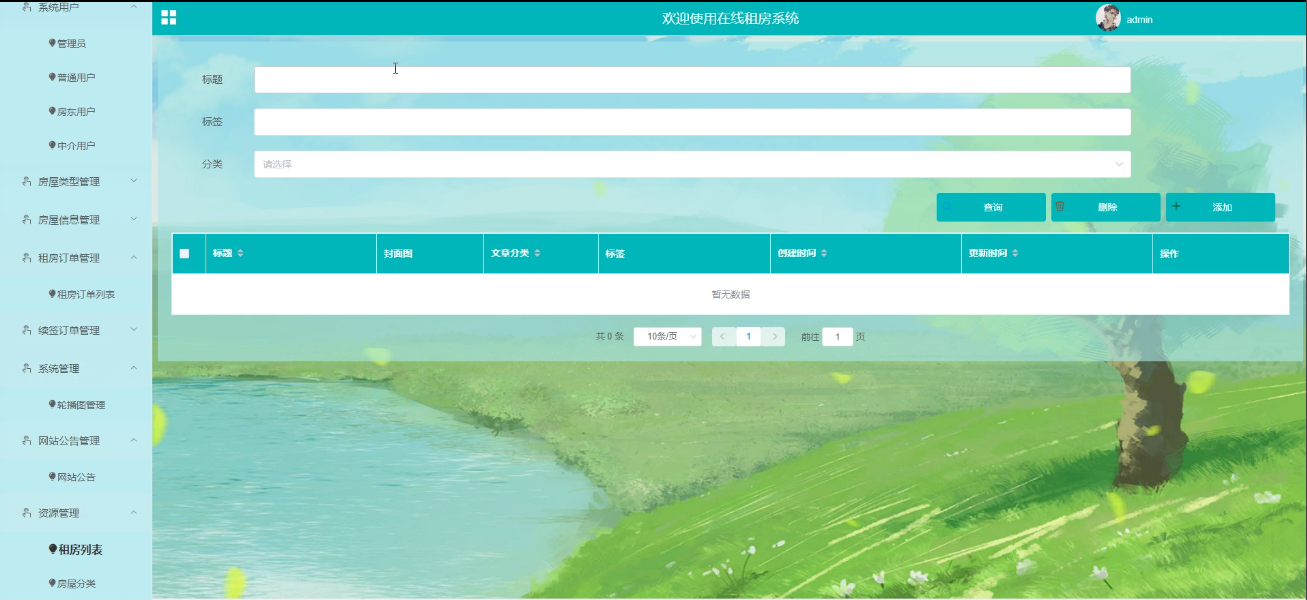

4.3.3资源管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

摘要

随着城市化进程的加速和人们生活水平的提高，租房需求日益旺盛，传统的租房方式已经无法满足现代人的高效、便捷需求。因此，开发一款基于Spring Boot的在线租房系统成为了行业发展的必然趋势。本系统通过整合互联网技术，实现了房屋信息的在线展示、租客与房东的在线沟通、订单处理等功能，为用户提供了更加便捷、高效的租房体验。同时，系统采用Spring Boot框架，具有高度的可扩展性和可维护性，为后续功能的扩展和优化提供了坚实的基础。本系统的开发与应用，不仅有助于提升租房市场的效率，也将为租客和房东带来更加优质、智能化的服务。

本系统以Spring Boot框架和Java语言为基础，利用MySQL数据库作为后端数据存储，旨在实现一个功能完善的在线租房系统平台。该系统涵盖了管理员、普通用户、房东用户、中介用户四大核心模块，为各方提供了便捷、高效的管理和交互体验。

关键词：在线租房系统 ；MySQL数据量；JAVA语言；Spring Boot框架；

Abstract

With the acceleration of urbanization and the improvement of people's living standards, the demand for rental housing is becoming increasingly strong, and traditional rental methods can no longer meet the efficient and convenient needs of modern people. Therefore, developing an online rental system based on Spring Boot has become an inevitable trend in the industry's development. Through the integration of Internet technology, this system has realized the online display of housing information, online communication between tenants and landlords, order processing and other functions, providing users with a more convenient and efficient rental experience. At the same time, the system adopts the Spring Boot framework, which has high scalability and maintainability, providing a solid foundation for the expansion and optimization of subsequent functions. The development and application of this system not only helps to improve the efficiency of the rental market, but also brings more high-quality and intelligent services to tenants and landlords.

This system is based on the Spring Boot framework and Java language, using MySQL database as the backend data storage, aiming to achieve a fully functional online rental system platform. The system covers four core modules: administrator, regular user, landlord user, and intermediary user, providing convenient and efficient management and interaction experience for all parties.

Keywords: Online rental system; MySQL data volume; JAVA language; Spring Boot framework;

1 绪论

1.1 研究的目的及意义

随着信息技术的飞速发展，互联网已经渗透到人们生活的方方面面，传统租房方式因其效率低下、信息不透明等问题，已难以满足现代人对高效、便捷租房服务的需求。因此，开发一款基于Spring Boot的在线租房系统，旨在通过运用先进的互联网技术，打破传统租房方式的局限，为租客和房东提供一个更加透明、高效的租房平台。

该系统不仅能够实现房屋信息的在线展示和实时更新，使租客能够轻松浏览并筛选合适的房源，同时也为房东提供了便捷的管理工具，能够实时掌握房源出租情况，提高房源出租率。此外，系统还集成了在线沟通、订单处理等功能，使得租客与房东之间的沟通更加顺畅，提高了租房交易的效率和成功率。

而采用Spring Boot框架进行开发，更是为系统的稳定性和可扩展性提供了有力保障。Spring Boot的模块化设计使得系统易于维护和扩展，为后续功能的增加和优化提供了坚实的基础。同时，Spring Boot的自动化配置和简化开发流程的特点，也大大提高了开发效率，缩短了开发周期。

综上所述，研究基于Spring Boot的在线租房系统，不仅有助于推动租房市场的数字化转型，提升租房服务的效率和质量，同时也为租客和房东带来了更加便捷、智能的租房体验，促进了租房市场的健康发展。因此，该系统的研究与应用具有重要的现实意义和广阔的市场前景。

1.2开发现状

随着互联网的深入普及和技术的日新月异，租房市场正经历着前所未有的变革，而基于Spring Boot的在线租房系统作为这一变革的重要推动力量，正吸引着越来越多的开发团队和企业投身其中。

这些系统不仅充分利用了Spring Boot框架的优势，实现了高效、稳定的运行，更在功能上进行了不断的拓展和创新。除了基本的房屋信息展示、在线沟通、订单处理等功能外，许多系统还融入了数据分析、用户行为预测等高级功能，通过深度挖掘用户数据，为房东和租客提供更加精准、个性化的服务。

此外，随着云计算、大数据、人工智能等前沿技术的不断发展，基于Spring Boot的在线租房系统也在不断优化和升级。借助云计算的弹性伸缩能力，系统能够轻松应对高峰期的流量压力；利用大数据的分析能力，系统能够为用户提供更加智能的推荐和决策支持；而人工智能的应用，则使得系统能够自动处理一些常规任务，提高工作效率。

总体而言，基于Spring Boot的在线租房系统开发正呈现出多元化、智能化、高效化的发展趋势。未来，随着技术的不断进步和市场的持续扩大，我们有理由相信，这一领域将涌现出更多优秀的产品和服务，为租房市场的健康发展注入新的活力。

1.3研究的主要目标

基于Spring Boot的在线租房系统研究的主要目标是开发一款功能强大、操作便捷且具备高度可扩展性的在线租房管理平台。通过深入研究租房市场的需求和痛点，我们旨在构建一个能够整合各类房屋信息、实现租客与房东高效沟通、支持订单处理与支付功能的系统。同时，我们追求用户体验的优化，通过界面设计、搜索推荐算法等方面的改进，为用户提供更加流畅、个性化的服务体验。此外，我们还致力于将大数据分析融入系统中，以提升系统的智能化水平，为用户提供更加精准、智能的租房服务。最终，我们的目标是打造一款能够引领行业发展的在线租房系统，为租房市场带来更高效、便捷的管理和服务体验。

1.4论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

1.5 spring boot框架介绍：

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

2 在线租房系统分析

系统需求分析在系统开发过程中占据至关重要的地位，它不仅是系统设计与实现之间的桥梁，更是确保系统能够精准满足现实需求的关键步骤。准确的需求分析能够直击问题核心，为后期系统的顺利实现奠定坚实基础。反之，若分析不到位，则可能导致系统设计与实际需求脱节，进而影响整个系统的质量和效果。因此，在系统开发过程中，必须高度重视需求分析环节，确保分析的准确性和全面性，从而为系统的成功开发奠定坚实基础。

2.1 可行性分析

系统可行性分析旨在对系统的实施可能性进行全面评估。评估过程中，我们重点关注技术可行性、经济可行性和法律可行性这三个核心方面。只有当这三个方面均得到充分的论证和认可，我们才能认为该系统具有较高的可行性。

2.1.1 技术可行性：技术背景

在线租房系统是在Windows操作系统中进行开发运用的，而且目前PC机的各项性能已经可以胜任普通网站的web服务器。系统开发所使用的技术也都是自身所具有的，也是当下广泛应用的技术之一。

系统的开发环境和配置都是可以自行安装的，系统使用Java开发工具，使用比较成熟的Mysql数据库进行对系统前台及后台的数据交互，根据技术语言对数据库，结合需求进行修改维护，可以使得网站运行更具有稳定性和安全性，从而完成实现网站的开发。

硬件可行性分析；房屋信息管理分析的设计对于所使用的计算机没有什么硬性的要求，计算机只要可以正常的使用进行代码的编写及页面设计就可行，主要是对于服务器有些要求，对于平台搭建完成要上传的服务器是有一定的要求的，服务器必须选择安全性比较高的，然后就是在打开网站必须顺畅，不能停顿太长时间；性价比高；安全性高。

因此，我们进行了可行性研究，可以看出系统的开发没有问题。

3.2经济可行性

在在线租房系统开发之前所做的市场调研及与其相关的其他管理系统，都是没有任何费用的。所有的调查研究都是通过开发者自己的努力，所有的工作也都是自己亲力亲为的。在碰到自己比较难以解决的问题时，大多数是通过指导老师和同学的帮助进行相关问题的解决。所以对于在线租房系统的开发在经济上是完全可行的，没有任何费用支出的。

使用比较成熟的技术，系统是基于Java的开发，采用Mysql数据库。所以系统在开发人力、财力方面的要求不高，具有经济可行性。

3.3操作可行性：

可操作性主要是对在在线租房系统完成后，用户的使用体验度，以及管理员可以通过系统随时管理相关的数据信息，并且对于管理员、普通用户、房东用户、中介用户四个角色，都可以简单明了的进入到自己的系统界面，通过界面导航菜单可以简单明了地操作功能模块，方便用户信息的操作需求和管理员管理数据信息。对于系统的操作，不需要专业人员都可以直接进行功能模块的操作管理，所以在线租房系统  的可操作性是完全可以的。本系统的操作使用的也是界面窗口进行登录，所以操作人员只要会简单的电脑操作就完全可以的。

2.2 系统功能分析

2.2.1 功能性分析

在线租房系统我划分为了普通系统用户模块、房东系统用户模块和管理员模块及中介模块这四大部分。

普通系统用户模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现房屋信息的收藏评论等，就必须有这个系统的账号，如果没有账号的话，可以注册成用户进行相关的操作，同时用户还可以对个人信息以及操作的信息进行管控。

（2）网站公告：当用户点击“网站公告”这一菜单按钮，会显示管理员在后台发布的所有的网站公告，可以查看详情；

（3）租房资讯：当用户点击“租房资讯”这一菜单按钮，会显示管理员在后台发布的所有的租房资讯，可以查看详情，进行收藏、点赞、评论等；

（4）房屋信息：当用户点击“房屋信息”这一菜单按钮，会显示管理员在后台发布的所有的房屋信息，支持通过关键词对房屋信息进行搜索，选择需要的房屋信息点击可以进入到房屋信息详细的介绍界面，同时可以进行租房、点赞、收藏、评论操作；

（5）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改的信息进行管控。

（6）个人中心：在“个人中心”这一菜单下，我们会看到个人首页、租房订单、续签订单、收藏等信息进行操作。

房东/中介用户模块：

1. 用户注册登录：房东用户注册登录后可以查看首页信息包括首页、房屋信息管理、租房订单管理、续签订单管理、个人信息、修改密码等。

（2）租房订单管理：送水员可以查看到所有用户的租房订单信息，可以对租房订单信息进行管理。

（3）续签订单管理：送水员可以查看到所有用户的续签订单信息，可以对续签订单进行管理。

（4）个人信息：点击“个人信息”按钮，可以对个人的头像、昵称、手机号码等信息进行更新。

（5）修改密码：点击“修改密码”按钮，可以对登录密码进行更改，首先输入原密码，然后再输入新密码和确认密码，当原密码正确，输入两次新密码一致，则修改成功，否则给出错误提示信息。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

（2）系统管理：管理员点击“系统管理”这一菜单会显示轮播图这个子菜单，管理员可以对前台展示的轮播图进行设置；

（3）系统用户：管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员、普通用户、房东用户、中介用户等。

（4）资讯管理：管理员点击“资讯管理”菜单能够对其下子菜单租房列表、房屋分类等信息进行增删改查。

（5）网站公告管理：进入后台首页工具栏点击“网站公告管理”这个按钮可以查看所有网站公告信息，可以进行详情查看、删除、查看评论等操作。

（6）房屋类型管理：管理员点击“房屋类型管理”会显示出所有的房屋类型信息，支持通过房屋类型进行查询，如果想要添加新的房屋类型信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条房屋类型信息，点击“删除”进行删除。

2.2.2 非功能性分析

在线租房系统的非功能性需求比如在线租房系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1在线租房系统非功能需求表

安全性	主要指在线租房系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指在线租房系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响在线租房系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着在线租房系统的页面展示内容进行操作，就可以了。
可维护性	在线租房系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

在线租房系统的完整UML用例图分别是图2-2、图2-4。

图2-2就是普通用户角色的用例展示。

图2-2在线租房系统普通用户角色用例图

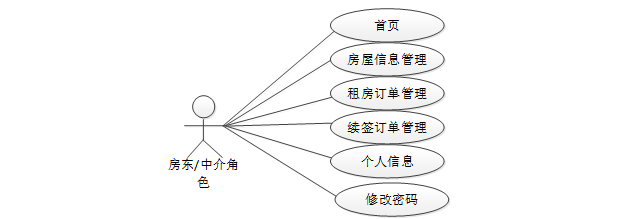

图2-3就是房东/中介用户角色的用例展示。

图2-3在线租房系统中介/房东用户角色用例图

图2-4就是管理员角色的用例展示。

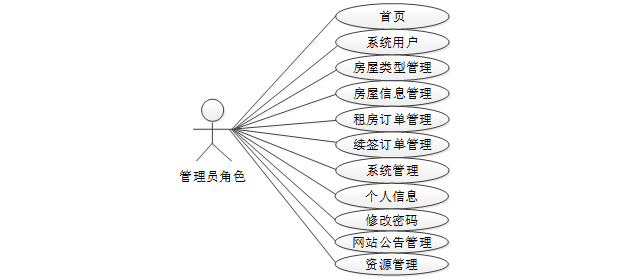

图2-4 在线租房系统管理员角色用例图

2.4 系统流程分析

2.4.1 数据新增流程

用户成功登入系统后就能够实现增加数据的操作，增加数据的编号由系统生成，用户不能随意填写，除了编号以外，其他增加信息用户自己填写，填写后的信息经过系统验证，验证通过后即可完成数据新增，数据新增的流程图如下图2-4所示。

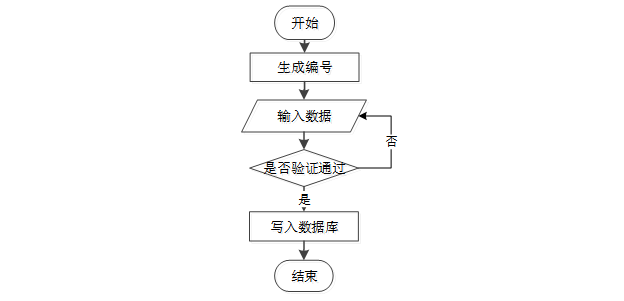

图2-4  数据新增流程图

2.4.2 数据删除流程

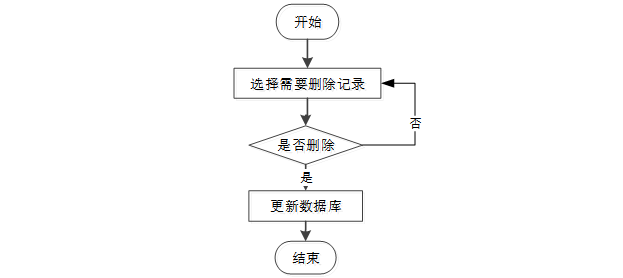

如果系统里面存在一些没有用的数据，相关的管理人员还可以对这些数据进行删除，数据删除时流程图如下图2-5所示。

图2-5 数据删除流程图

2.5本章小结

本章主要通过对在线租房系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个在线租房系统要实现的功能。同时也为在线租房系统的代码实现和测试提供了标准。

3 在线租房系统总体设计

本章主要讨论的内容包括在线租房系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本在线租房系统中的用例。那么接下来就要开始对本在线租房系统的架构、主要功能和数据库开始进行设计。在线租房系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

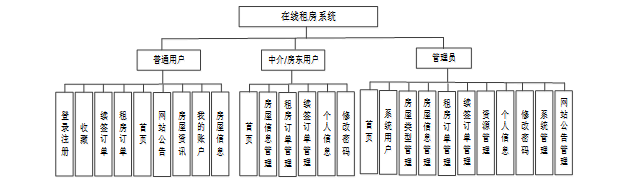

图3-1 在线租房系统功能模块图

3.1.2用户模块设计

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.3 评论管理模块设计

在线租房系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

3.1.4房屋信息管理模块设计

在线租房系统中需要存储不少房屋信息，其模块功能结构，具体的结构图如下：

图3-4房屋信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

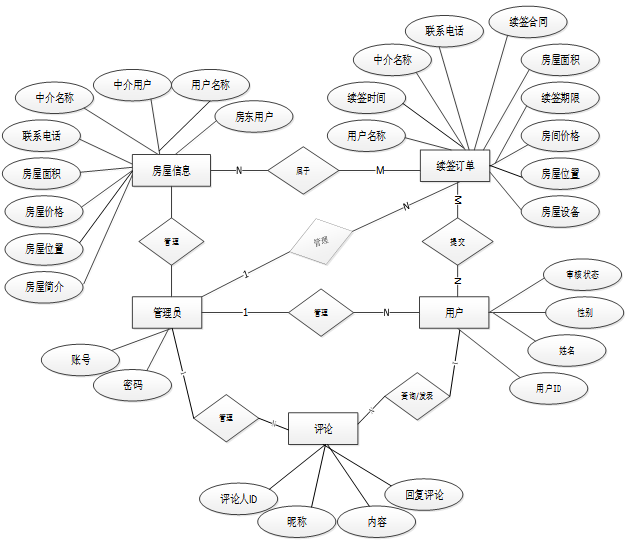

下面是整个在线租房系统中主要的数据库表总E-R实体关系图。

图3-5 在线租房系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中在线租房系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表house_type (房屋类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	house_type_id	int	10	0	N	Y		房屋类型ID
2	type_name	varchar	64	0	Y	N		类型名称
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表housing_agency (中介用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	housing_agency_id	int	10	0	N	Y		中介用户ID
2	intermediary_name	varchar	64	0	Y	N		中介名称
3	contact_phone_number	varchar	16	0	Y	N		联系电话
4	examine_state	varchar	16	0	N	N	未审核	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表housing_information (房屋信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	housing_information_id	int	10	0	N	Y		房屋信息ID
2	landlord_users	int	10	0	Y	N	0	房东用户
3	landlord_name	varchar	64	0	Y	N		房东名称
4	intermediary_users	int	10	0	Y	N	0	中介用户
5	intermediary_name	varchar	64	0	Y	N		中介名称
6	contact_phone_number	varchar	64	0	Y	N		联系电话
7	house_name	varchar	64	0	Y	N		房屋名称
8	housing_area	varchar	64	0	Y	N		房屋面积
9	house_type	varchar	64	0	Y	N		房屋类型
10	house_pictures	varchar	255	0	Y	N		房屋图片
11	house_prices	varchar	64	0	Y	N		房屋价格
12	location_of_the_house	text	65535	0	Y	N		房屋位置
13	house_equipment	text	65535	0	Y	N		房屋设备
14	introduction_to_the_house	longtext	2147483647	0	Y	N		房屋简介
15	hits	int	10	0	N	N	0	点击数
16	praise_len	int	10	0	N	N	0	点赞数
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表landlord_users (房东用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	landlord_users_id	int	10	0	N	Y		房东用户ID
2	landlord_name	varchar	64	0	Y	N		房东名称
3	contact_phone_number	varchar	16	0	Y	N		联系电话
4	examine_state	varchar	16	0	N	N	未审核	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order_information (租房订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_information_id	int	10	0	N	Y		租房订单ID
2	regular_users	int	10	0	Y	N	0	普通用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	landlord_users	int	10	0	Y	N	0	房东用户
5	landlord_name	varchar	64	0	Y	N		房东名称
6	intermediary_users	int	10	0	Y	N	0	中介用户
7	intermediary_name	varchar	64	0	Y	N		中介名称
8	contact_phone_number	varchar	64	0	Y	N		联系电话
9	house_name	varchar	64	0	Y	N		房屋名称
10	housing_area	varchar	64	0	Y	N		房屋面积
11	house_prices	varchar	64	0	Y	N		房屋价格
12	location_of_the_house	varchar	64	0	Y	N		房屋位置
13	house_equipment	varchar	64	0	Y	N		房屋设备
14	rental_time	date	10	0	Y	N		租房时间
15	end_time	date	10	0	Y	N		结束时间
16	rental_period	varchar	64	0	Y	N		租房期限
17	rental_remarks	text	65535	0	Y	N		租房备注
18	rental_contract	varchar	255	0	Y	N		租房合同
19	pay_state	varchar	16	0	N	N	未支付	支付状态
20	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
21	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
22	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	mobile_phone_number	varchar	64	0	Y	N		手机号码
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表renewal_order (续签订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	renewal_order_id	int	10	0	N	Y		续签订单ID
2	regular_users	int	10	0	Y	N	0	普通用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	landlord_users	int	10	0	Y	N	0	房东用户
5	landlord_name	varchar	64	0	Y	N		房东名称
6	intermediary_users	int	10	0	Y	N	0	中介用户
7	intermediary_name	varchar	64	0	Y	N		中介名称
8	contact_phone_number	varchar	64	0	Y	N		联系电话
9	house_name	varchar	64	0	Y	N		房屋名称
10	housing_area	varchar	64	0	Y	N		房屋面积
11	house_prices	varchar	64	0	Y	N		房屋价格
12	location_of_the_house	varchar	64	0	Y	N		房屋位置
13	house_equipment	varchar	64	0	Y	N		房屋设备
14	renewal_time	date	10	0	Y	N		续签时间
15	renewal_end	date	10	0	Y	N		续签结束
16	renewal_period	varchar	64	0	Y	N		续签期限
17	renewal_remarks	varchar	64	0	Y	N		续签备注
18	renewal_of_contract	varchar	255	0	Y	N		续签合同
19	pay_state	varchar	16	0	N	N	未支付	支付状态
20	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
21	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
22	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个在线租房系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 在线租房系统详细设计与实现

在线租房系统的详细设计与实现主要是根据前面的在线租房系统的需求分析和在线租房系统的总体设计来设计页面并实现业务逻辑。主要从在线租房系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入在线租房系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是租房资讯，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

在线租房系统的游客和普通用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下：

/**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

在线租房系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当普通用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到在线租房系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

4.1.4 租房资讯界面

当访客点击在线租房系统中导航栏上的“租房资讯”后将会进入到该“租房资讯”列表的界面，然后选择想要看的租房资讯，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作，租房资讯界面如下图4-4所示。

图4-4房屋资讯界面图

4.1.5房屋信息详情界面

当用户点击“房屋信息”这一菜单按钮，会显示管理员在后台发布的所有的房屋信息，支持通过关键词对房屋信息进行搜索，选择需要的房屋信息点击可以进入到房屋信息详细的介绍界面，在详细界面可以查看到房屋信息的房东用户、房屋名称、房屋房型、房屋面积、房屋朝向等信息，同时可以进行租房、点赞、收藏、评论等操作，房屋信息界面如下图4-6所示。

图4-5房屋信息详情界面图

4.2房东/中介功能模块

4.2.1租房订单管理界面

房东/中介可以查看到所有租房订单管理，可以对租房订单进行管理。界面如下图4-6所示。

图4-6租房订单管理界面图

4.2.2续签订单管理界面

房东/中介可以查看到所有续签订单管理，可以对续签订单进行管理。界面如下图4-7所示。

图4-7续签订单管理界面图

4.3管理员功能模块

4.3.1系统管理界面

管理员点击“系统管理”这一菜单会显示轮播图这个子菜单，管理员可以对前台展示的轮播图进行设置，界面如下图4-8所示。

图4-8系统管理界面图

系统管理关键代码如下：

 @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.3.2系统用户界面

管理员点击“系统用户”这一菜单会显示管理员、房东用户和普通用户及中介管理这四个子菜单，管理员可以对这三个角色的信息进行增删改查操作。界面如下图4-9所示。

图4-9系统用户界面图

4.3.3资源管理界面

管理员点击“资源管理”菜单能够对其下子菜单租房资讯和租房资讯的分类进行增删改查。界面如下图4-10所示。

图4-10资源管理界面图

5 系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、房屋信息展示功能测试、房屋信息添加、房屋信息搜索、密码修改、预约看房功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

房屋信息查看功能测试：

表5-2 房屋信息查看功能测试表

用例名称	房屋信息查看
目的	测试房屋信息查看功能
前提	用户登录
测试流程	点击房屋信息列表
预期结果	可以查看到所有房屋信息
实际结果	实际结果与预期结果一致

房东用户添加房屋信息界面测试：

表5-3 房东用户添加房屋信息界面测试表

用例名称	添加房屋信息测试用例
目的	测试房屋信息添加功能
前提	房东用户正常登录情况下
测试流程	1）房东用户点击房屋信息，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的房屋信息
实际结果	实际结果与预期结果一致

房屋信息搜索功能测试：

表5-4房屋信息搜索功能测试表

用例名称	房屋信息搜索测试
目的	测试房屋信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的房屋信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写在线租房系统的测试用例，已经检测完毕用户登录模块、房屋信息展示模块、房屋信息添加模块、房屋信息搜索模块、密码修改模块功能测试，通过这5大模块为在线租房系统的后期推广运营提供了强力的技术支撑。

结论

本文详细阐述了在线租房系统的设计与实现原理，以及整个开发流程。该系统基于Spring Boot框架构建后端架构，并采用Tomcat作为中间件服务器。为了高效地管理数据，系统采用了开源的Mysql数据库平台。前端方面，采用了JQuery框架与Validate校验框架，以简化前端代码编写并提升用户体验。整个前端展示主要依赖于HTML页面技术。

该系统成功整合了房源信息、在线沟通、订单处理等功能，为租客和房东提供了一个高效、便捷的租房平台。通过优化系统架构和界面设计，我们提升了用户体验，使得租房过程更加流畅和个性化。同时，我们积极融入新兴技术，如大数据分析、智能推荐等，使得系统能够更精准地满足用户需求，提供智能化的租房服务。总体而言，基于Spring Boot的在线租房系统为租房市场带来了革命性的变革，提升了租房效率和服务质量，具有广阔的市场前景和应用价值。
